福建南平16米跨拱形屋顶钢结构设计详解

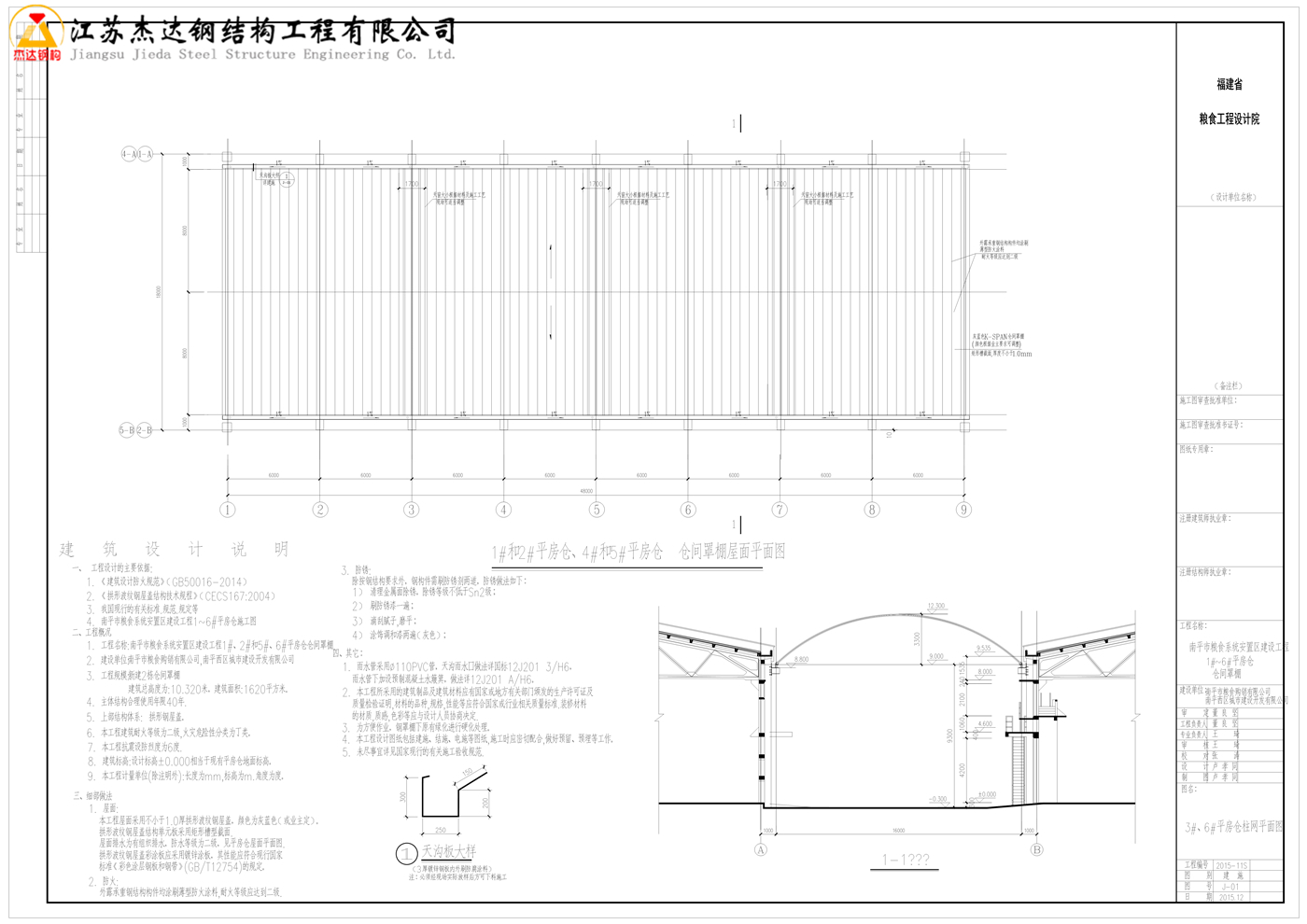

福建南平16米跨拱形屋顶是一座为粮食储备库专业定制的钢结构建筑，由杰达钢构设计施工。该拱形屋顶位于南平西区城市开发建设中心，为粮食储备库内仓间提供罩棚保护，跨度16米，拱高3.3米，总长度48米，建筑内配置三道通长采光带以满足库内采光需求。

拱形屋顶结构参数与设计规范

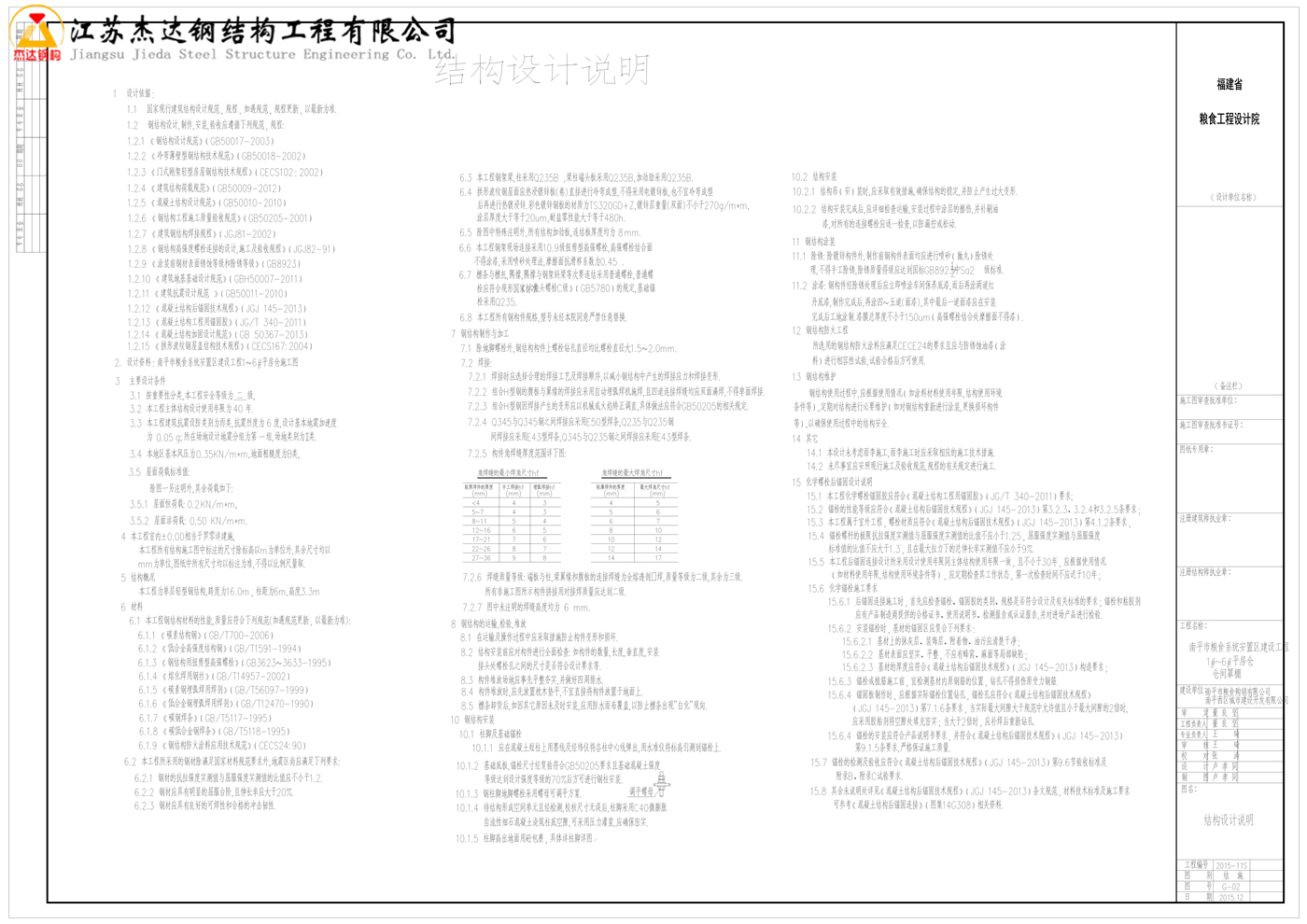

本工程钢结构设计遵循国家现行建筑结构设计规范、钢结构设计规程等多项强制性标准，确保结构安全性。主要设计依据包括：

• 钢结构设计规范GB50017-2003
• 冷弯薄壁型钢结构技术规程GBJ50018-2002
• 建筑抗震设计规范GB50011-2010
• 混凝土结构设计规范GB50010-2010
• 钢结构工程施工质量验收规范GBJ50205-2001
• 建筑地基基础设计规范GBJ50007-2011

设计基本条件与工程参数

• 工程安全等级：二级
• 设计使用年限：40年
• 抗震设防烈度：6度，设计基本地震加速度0.05g
• 基本风压：0.35KN/m²
• 屋面恒荷载：0.2KN/m²
• 屋面活荷载：0.50KN/m²
• 结构跨度：16.0m
• 柱距间距：6m
• 建筑高度：3.3m（拱高）

钢结构材料与焊接标准

本工程采用Q235B钢材作为主体结构材料。钢架梁柱、梁柱端头板、加劲肋均采用Q235B，确保材料性能稳定。焊接工艺采用自动埋弧焊机施焊，焊接质量等级要求：端板与柱、梁翼缘和腹板的连接焊缝为全熔透剖口焊，质量等级为二级；其余为三级。图纸未注明的焊缝高度统一为6mm。

屋面覆盖与防腐处理

拱形波纹钢屋面采用热浸镀锌板冷弯成型，不采用电镀锌板。彩色镀锌钢板材质为TS320GD+Z，镀锌层厚度（双面）不小于270g/m²，涂层厚度≥20微米，耐盐雾性能≥480小时。除镀锌构件外，其他钢构件经喷砂除锈处理后进行防腐涂装，涂漆总厚度不小于150微米。

螺栓连接与现场安装

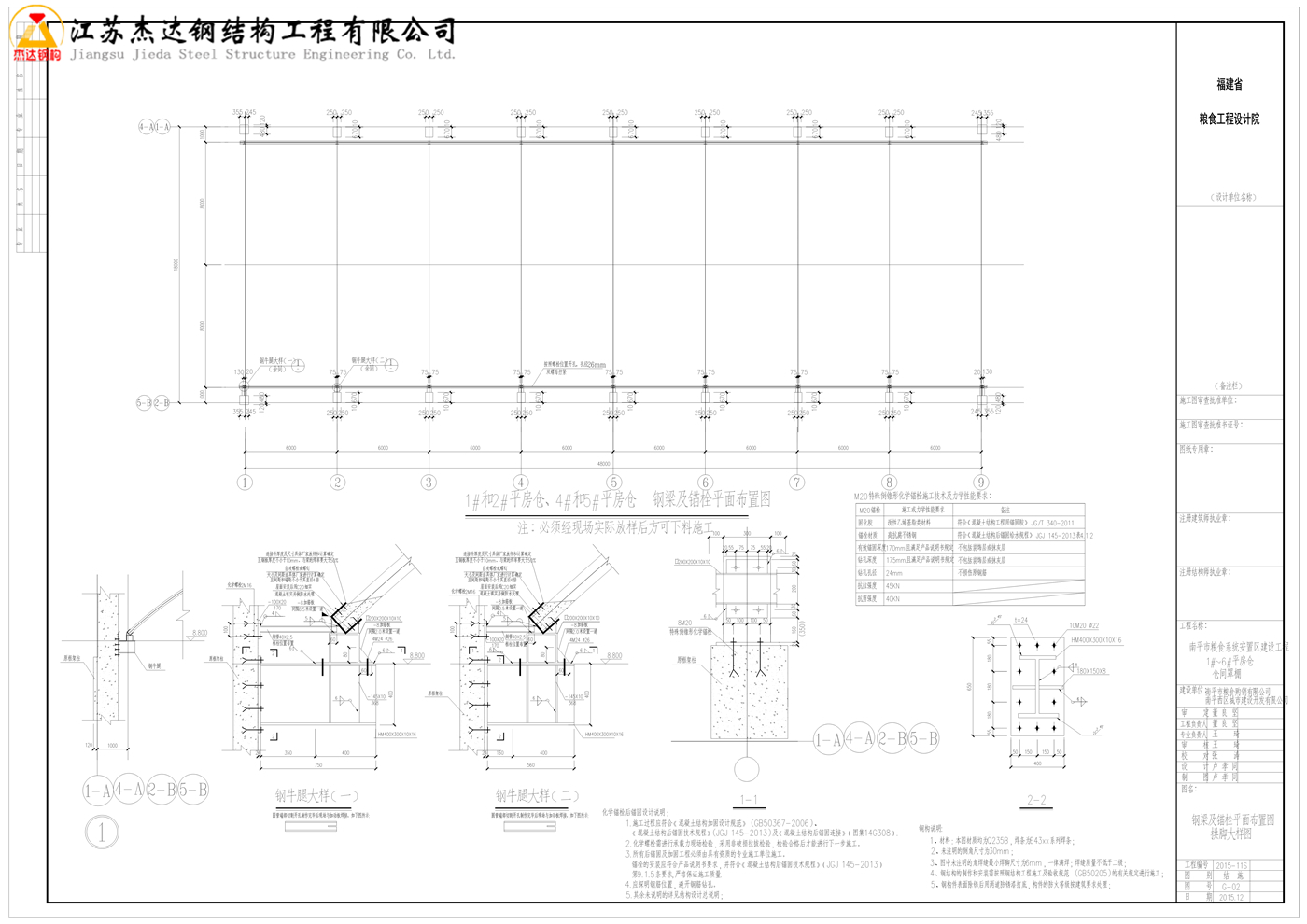

本工程钢架现场连接采用10.9级扭剪型高强螺栓，高强螺栓结合面不涂漆，采用喷砂处理，摩擦面抗滑移系数为0.45。檩条与檩托、隅撑等次要连接采用普通螺栓，基础锚栓采用Q235材质。所有螺栓钻孔直径均比螺栓直径大1.5-2.0mm。

安装前应对混凝土基础强度进行检测，混凝土强度达到设计强度等级的70%后方可进行钢柱安装。柱脚采用可调螺母方案进行精确找平，待结构形成空间单元且经检测校核无误后，采用C40微膨胀自流性细石混凝土浇筑柱底空隙，确保密实。

运输、堆放与质量检验

运输及操作过程中应采取措施防止构件变形和损坏。结构安装前需全面检查构件数量、长度、垂直度、安装接头处螺栓孔尺寸是否符合设计要求。堆放场地应事先平整夯实并做好排水，构件应先放置枕木垫平，不宜直接接触地面。

化学螺栓后锚固设计

本工程化学螺栓锚固胶应符合《混凝土结构工程用锚固胶》（JG/T340-2011）要求。锚栓螺杆的极限抗拉强度实测值与屈服强度实测值的比值不小于1.25，屈服强度实测值与标准值的比值不大于1.3，最大拉力下的总伸长率不小于9%。后锚固连接设计使用年限同主体结构一致，不小于30年，应根据实际情况定期检查工作状态。

常见问题

拱形屋顶与传统平屋面相比有什么优势？

拱形屋顶的优势在于：一、拱形设计能更有效地承载和分散重量，降低钢材消耗；二、拱形的自重中心靠下，增强结构稳定性；三、拱形屋顶排水性能好，不易积水；四、美观性与工业感兼具，适合现代仓储建筑。

钢结构防腐为什么需要多道涂装？

多道涂装是为了形成防护膜厚度足够、粘着力强的保护层。通常采用底漆+中间漆+面漆的组合，能够有效隔离钢材与空气、水分接触，防止生锈，延长使用寿命。南平等南方潮湿地区尤其需要重视防腐处理。

化学螺栓为什么要定期检查？

化学螺栓的锚固胶具有一定的使用年限，在长期荷载、温度变化、环境侵蚀等作用下，其粘着力可能逐步衰减。定期检查（第一次不迟于10年）能及时发现问题，采取加固或更换措施，确保结构安全。

项目小结

福建南平16米跨拱形屋顶是一座为粮食储备专业定制的精工结构。江苏杰达钢结构工程有限公司在拱形屋面、波纹钢屋盖等特殊钢结构领域具有深厚的技术积累。该工程充分体现了现代钢结构设计与施工的工业标准，为南平地区粮食仓储基础设施的现代化提供了可靠的技术方案。需要下载相关CAD图纸或获取技术咨询，欢迎联系杰达钢构。
