今天杰达钢构拱形技术员胡子豪先生给大家带来一份图纸，施工地点位于云南保山。

施工图纸是厂家的燃料库安装拱形屋顶的图纸，由我来为大家讲解一下。

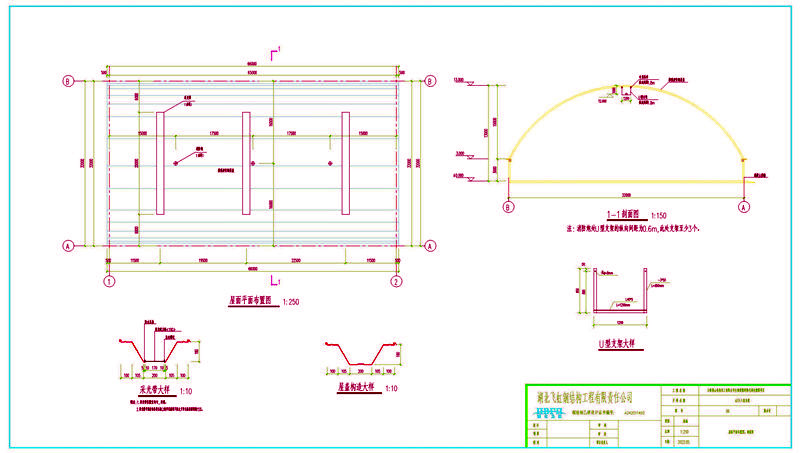

首先这是拱形屋顶的屋面布置图和剖面图，它的跨度是32米，拱形屋顶的上方有专用吊件，纵向间距1.8m。消防炮处U型支架的纵向间距为0.6m,此处支架至少3个。

下面U型支架纵向间距1.8m，拱形屋顶的拱高为10米。下面立柱的高度为3米。矢跨比为0.32。

采光带位置宜均匀，美观采光带开洞，在每条单元板上的开孔面积不应大于单元板表面积的15%。

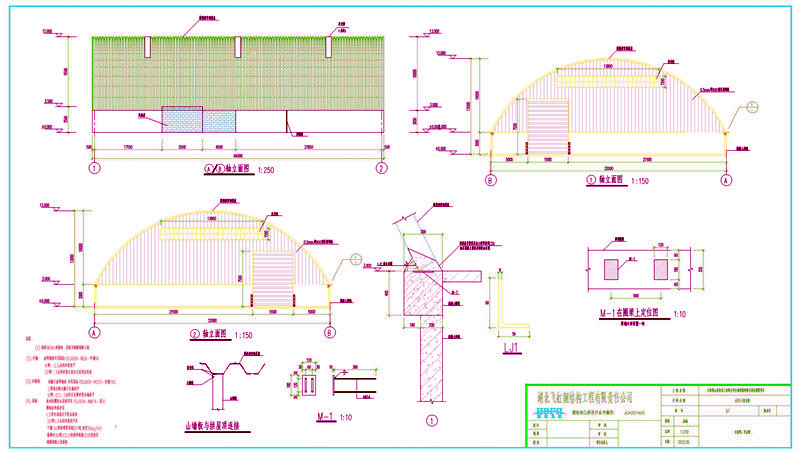

这是拱形屋顶的轴立面图，山墙端的尺寸为0.5mm厚900型压型钢板，山墙端的采光带尺寸为13.8米和1.5米。

拱形屋顶的拱脚和连接件用自攻螺栓打在一起，待屋盖安装完后由土建单位用C20填充，细石混凝土填实并作防水处理。

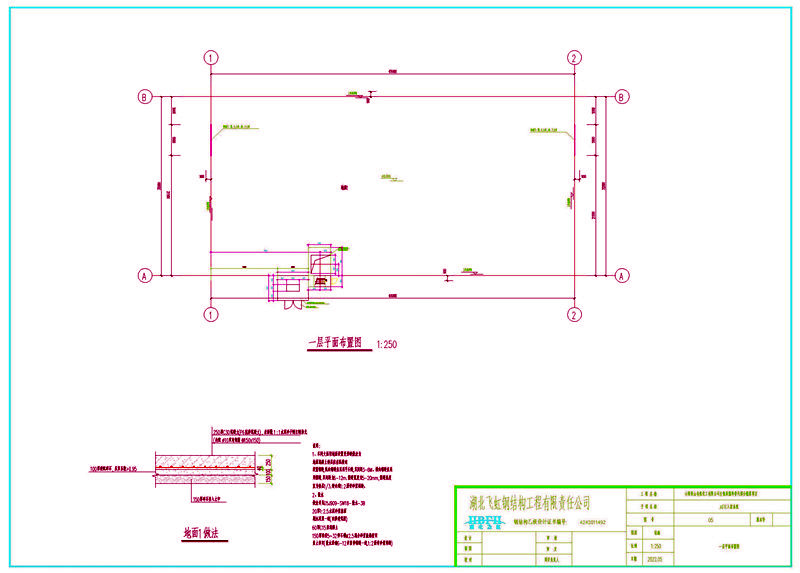

这是拱形屋顶的一层平面图，它的长度为65米，总面积为2080平方米，我们杰达专业施工团队需要7天即可完成施工。

说明:

1、车间大面积地面设置变形缝做法为地面混凝土垫层应在纵横向设置缩缝,纵向缩缝应采用平头缝,其间距3-6M。横向缩缝应采用假缝.其间距为6-12m.假缝宽度为5-20mm,假缝高度宜为垫层1/3.缝内填1:2沥青砂浆填缝。

2、散水做法详见05J909-SW18-散水-3B20厚1:2.5水泥砂浆抹面刷水泥浆一道(内掺建筑胶)60厚C15素混凝土150厚粒径5~32卵石灌M2.5混合砂浆振捣密实素土夯实(散水沿墙6-12米留伸缩缝一道,1:2沥青砂浆填缝)。
