云南迪庆某车间安装拱形屋顶图纸

拱形屋顶厂家 2023-04-16 23:23:55 图纸图集 877 ℃ 0 评论

云南迪庆某车间安装拱形屋顶图纸成为当前各类建筑的热门话题之一。新型屋面材料和钢结构等技术的不断发展，使得拱形屋顶以其稳固性、美观性、通风性等优点成为建筑领域中备受关注的设计方案。

今天杰达钢构拱形屋顶技术员胡子豪给大家看一下这张图纸。

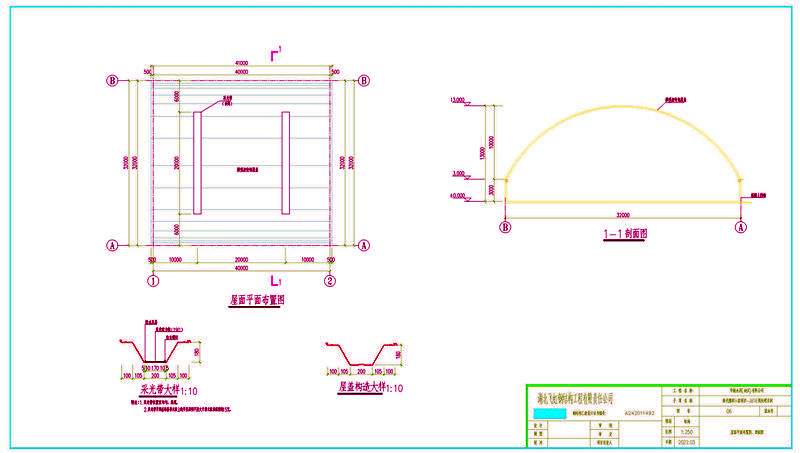

这是一张拱形屋顶的屋顶平面布置图和剖视图，它的跨度为32米，立柱的高度为3米。

拱形屋顶的拱高为10米，矢跨比为0.3。长度为40米，它的面积为1280平方米。我们杰达专业施工团队需要4天即可完成施工。

上面设置采光带，长度为20米的采光带每隔20米设置一个。

这是一层平面布置图，地面做法是先将150厚碎石倒入土中，然后100厚级配碎石。

最后250厚C30混凝土，内配双向钢筋。左右两端个有一个门方便出入。

设计方考虑到当地多雨的气候特点，采用了防水保温材料，以增强其使用寿命和性能表现。

在图纸数据上，从每个支撑柱的位置、尺寸要求，到具体板材的连接方式和角度都有着详细说明，这也为工程施工的顺利进行提供了有效的指导。

由此可见，云南迪庆某车间安装拱形屋顶图纸是一份极具实用性的文档，对于建筑业者和施工人员来说都是宝贵的参考资料。其详细展示了该车间屋面材料、结构和各类参数的全貌，并将其设计与环境特点完美结合起来，体现出建筑工程在进行核心技术时所具备的卓越能力。

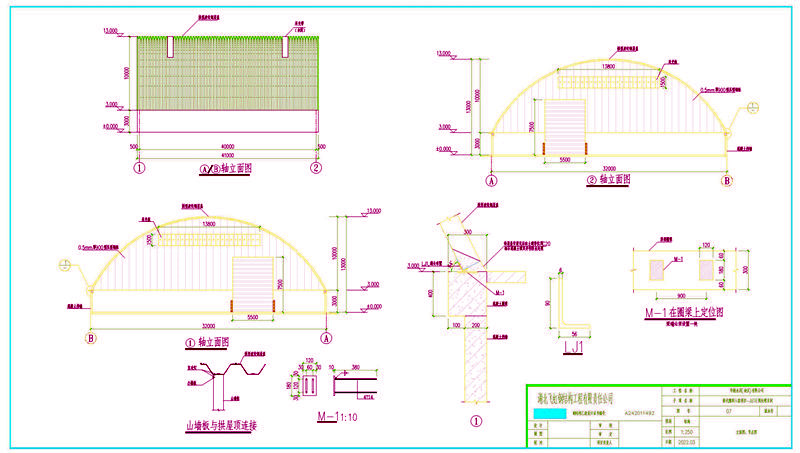

这是拱形屋顶的轴立面图，拱形屋顶的拱脚和连接件用自攻螺栓打在一起，之后待屋盖完成后用C20细石混凝土填充并做防水处理。

该车间拱形屋面采用钢结构和混凝土结构相结合的方式，通过K形柱支撑龙骨，再利用板材将整个屋顶成型。

同时，总而言之，云南迪庆某车间安装拱形屋顶图纸中凝聚着建筑业发展的先进思想和最新技术，为景区工业化转型升级带来了更高的标准和更优质的产品服务。
