大家好，又是新的一天了，欢迎大家点击阅读这篇文章，首先施工地点位于安徽。

它的跨度为19.95米，需要安装拱形屋顶，杰达钢构技术员胡子豪先生带大家来看一下。

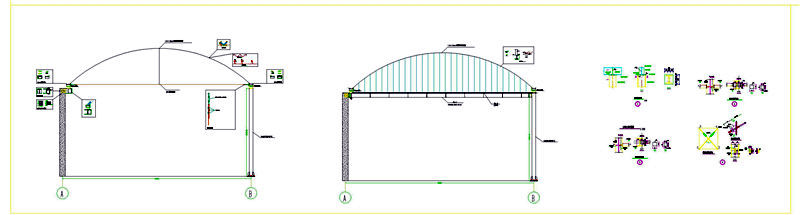

这是拱形屋顶的山墙立面图和剖面图，首先我们可以看出拱形屋顶的跨度为19.95米，上面采用的拱形钢板的厚度为1.0~1.2mm厚拱形波纹钢屋盖。

50*50镀锌角钢@1000，5mm厚钢板天沟。预埋件的尺寸为400*500*18。

钢牛腿的尺寸为上翼缘板：650*380*12，加筋板：436*160*12，下翼缘板：650*380*12，封头板：460*380*12。

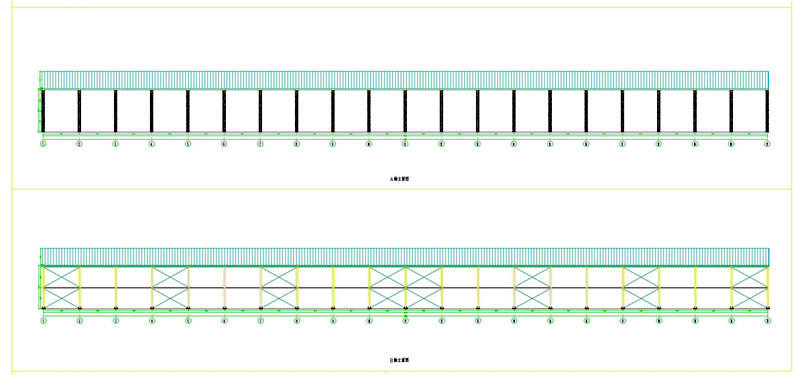

这是两边的轴立面图，总长度为160米，总共21根立柱。

每隔16米在两根钢柱中间有柱间支撑，柱间支撑的宽度为8米。

拱形屋顶的拱高为3.8米，矢跨比为0.2。

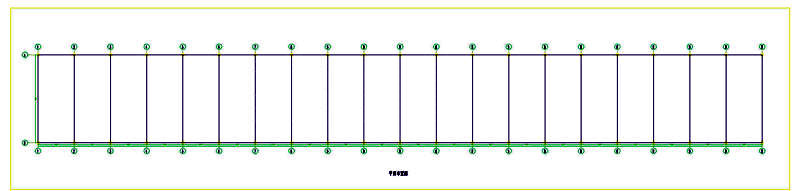

这是拱形屋顶的平面布置图，可以看出每隔8米设置M12镀锌钢绞线，下面钢梁的尺寸为HW400x300x10x16。
