安徽某粮食储备库安装仓间罩棚图纸

拱形屋顶厂家 2023-04-17 11:06:20 图纸图集 642 ℃ 0 评论

大家好，粮食储备库是近年来安装拱形屋顶或者仓间罩棚最多的行业，这次的施工地点位于安徽，

是在粮食储备库内安装仓间罩棚，由杰达钢构技术员胡子豪为大家讲解。

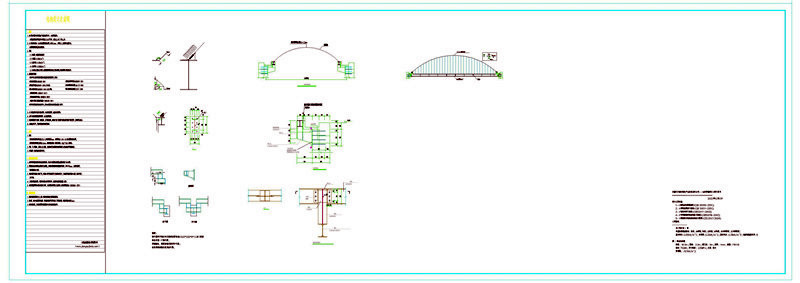

这是仓间钢罩棚剖面示意图和山墙面立视图，颜色为海蓝色拱形钢板,厚度1.0~1.2mm。

山墙端自攻螺丝将小檐板和拱型波纹钢屋盖打在一起，下面钢梁的尺寸为HW400x300x10x16。

说明：

钢牛腿延申部分如无特殊说明均有H300*200*8*12加工做成

每柱安装一个钢牛腿；

伸缩缝处，视现场情况使用中牛腿；

边柱视现场情况使用边牛腿；

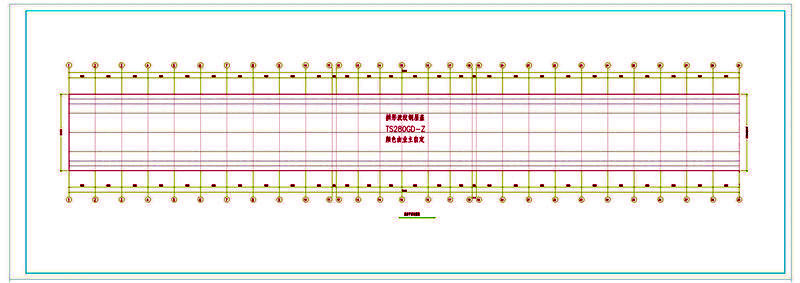

这是屋面平面布置图，拱形波纹钢屋盖TS280GD-Z颜色由业主自定

1、本图中的钢结构构件必须在有相应资质的、具有专门机械设备的建筑金属结构制造厂加工制作。

2、焊接型钢应采用埋弧自动焊或半自动焊接，双面贴角焊缝的焊缝厚度除图中者外，均不小于6mm，长度均为满焊，钢板边缘应加工处理。

3、钢结构制作依据加工图纸下料，钢构加工图中所注板件尺寸为钢构成品尺寸，所以放样时应考虑加工余量，核对无误后，方可下料。

4、上部结构钢结构制作、安装和验收除本设计图要求外，尚应满足相关国家规范、规定。

5、钢构件拼接焊缝均应满足结构受力要求，所有焊接材料焊接工艺应满足《钢结构焊接规范》（GB50661-2011）。

上面就是关于安徽某粮食储备库安装仓间罩棚图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
