无锡某公司安装拱形波纹钢屋盖图纸

拱形屋顶厂家 2023-04-19 13:56:51 图纸图集 436 ℃ 0 评论

无锡某公司最近进行了一项安装拱形波纹钢屋盖的工程，这项工程对于来说，即可以省事还可以方便出入。

本文由杰达钢构技术员胡子豪先生对该工程的图纸、设计以及施工过程进行介绍。

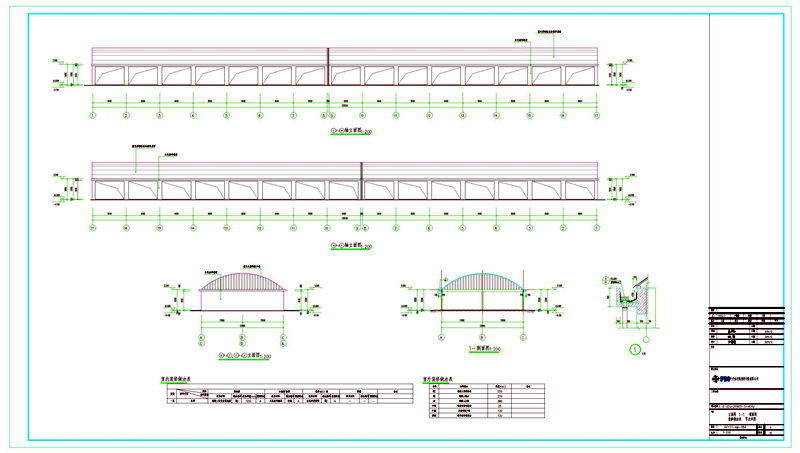

这是拱形屋顶的立视图和剖视图，它的跨度为22米，山墙端采用的是蓝色压型钢板外墙，外墙是白色涂料墙面。

混凝土柱的高度为5.1米，每个车位的宽度为0.9米。天沟内的宽度为0.5米。天沟内设置落水口。

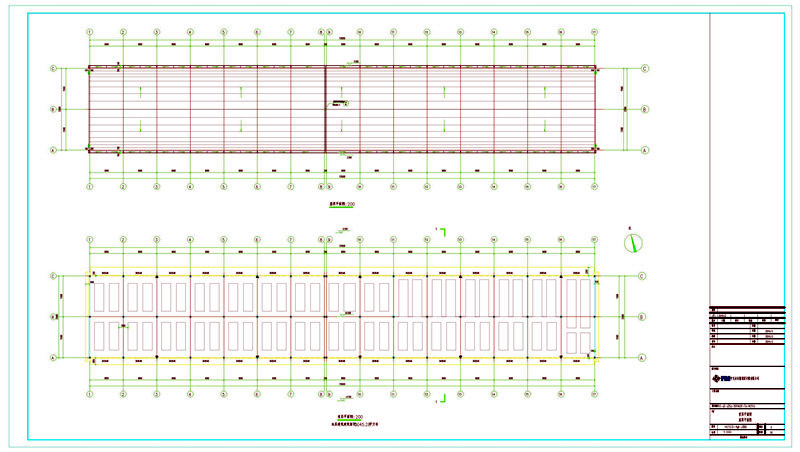

这是拱形屋顶的屋顶平面图，长度为135.55米，每隔9米设置一个落水孔。总面积为2982平方米，我们杰达钢构专业施工团队需要9天即可完成。

其次，该工程的图纸对于工程质量的保证非常重要。图纸通常由3D建模或Autocad软件制作而成，可以直观地展示出每一个步骤。清晰准确的图纸才能指导施工人员完成每一个步骤，并按照规范执行。在制作过程中，需要考虑各种因素，如材料选择、设计负载和风向等，以确保整体平衡、美观和强度。

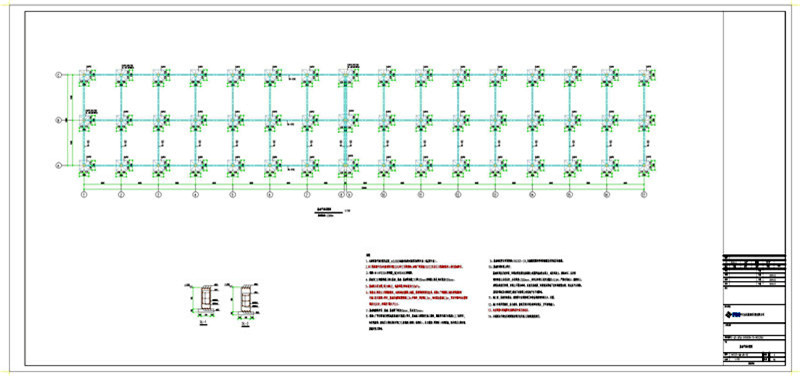

这是基础平面布置图，我们提供了无锡某公司安装拱形波纹钢屋盖的图纸，并对设计方案进行了详细描述。该设计方案充分考虑了拱形波纹钢屋盖的特点和应用，具有良好的稳定性和抗风能力。图纸包含了钢结构件的各种规格和尺寸，同时也对制造过程中需要注意的环节进行了详细阐述。

总之，无锡某公司安装拱形波纹钢屋盖图纸是一项非常重要的结构设计工程，需要技术人员凭借丰富的经验和技能进行认真制作。我们在设计方案和图纸上下了很大的功夫，希望给施工团队提供最佳的指南，保证每一个步骤都处于最优状态。通过提供清晰、准确的图纸和完善的设计方案，我们相信项目将会得到圆满完成。

如果您有任何关于文章的问题或建议，请随时与我们联系，我们将很高兴听取您的意见。
