江西余江粮食储备库的安装是一项重要的基础设施工程,其中拱形屋顶和仓间罩棚的图纸设计至关重要。
本文将针对该工程的设计和施工过程进行介绍。

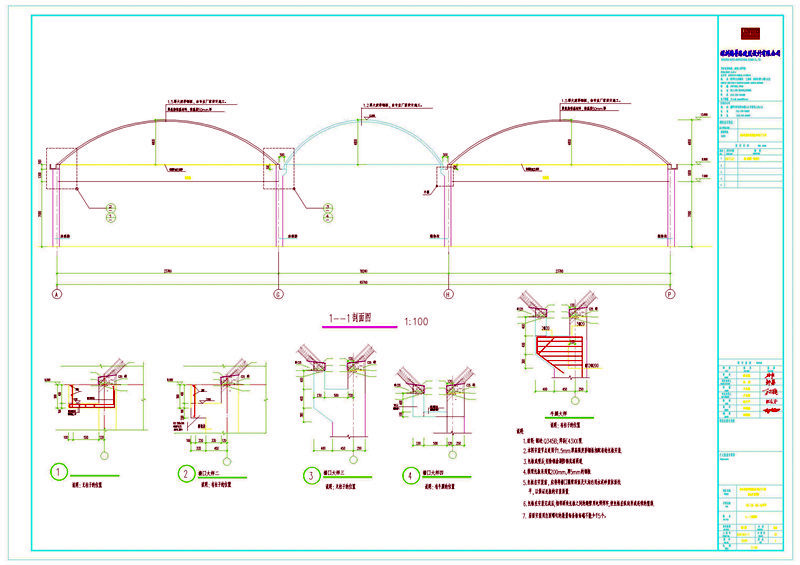

这是拱形屋顶和仓间罩棚的剖面图,拱形屋顶的跨度为23.76米,仓间罩棚的跨度为18.24米。
这是双拱形屋顶中间为仓间罩棚,拱形屋顶采用的是1.5厚大波彩钢板,由专业厂家设计施工。内侧聚氨脂保温材料,保温层50mm厚。
仓间罩棚为1.2厚大波彩钢板,由专业厂家设计施工。立柱的高度为8.3米。拱高为4.2米,矢跨比为0.2左右。

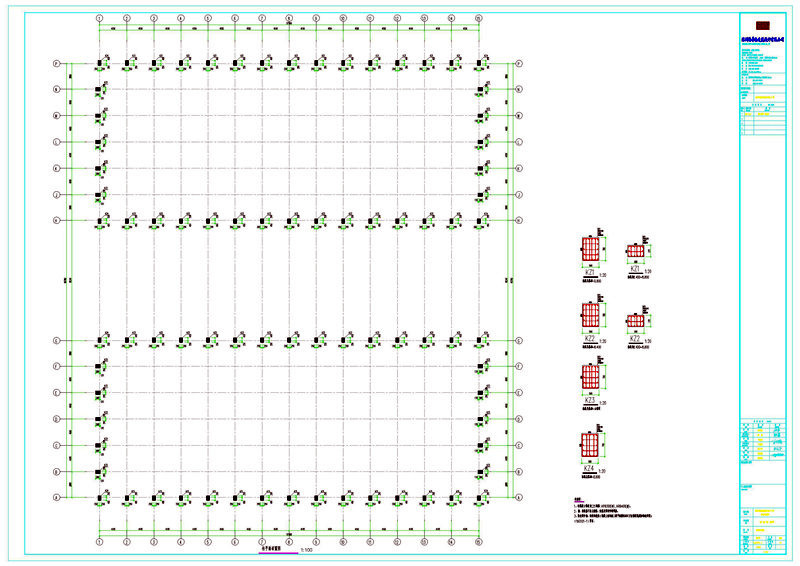

这是柱平面布置图,总长度为57.5米。总面积为1366.2这是拱形屋顶的面积。1048.8这是仓间罩棚的面积。
每隔4.1米设置一根立柱,一排下来总共15根。柱混凝土等级为C25钢筋:HPB300(%%130),HRB400(%%132)。
墙、柱纵筋不应与箍筋、拉筋及预埋件等焊接。除注明外墙、柱的构造按《混凝土结构施工图平面整体表示方法制图规则和构造详图》(16G101-1)要求。

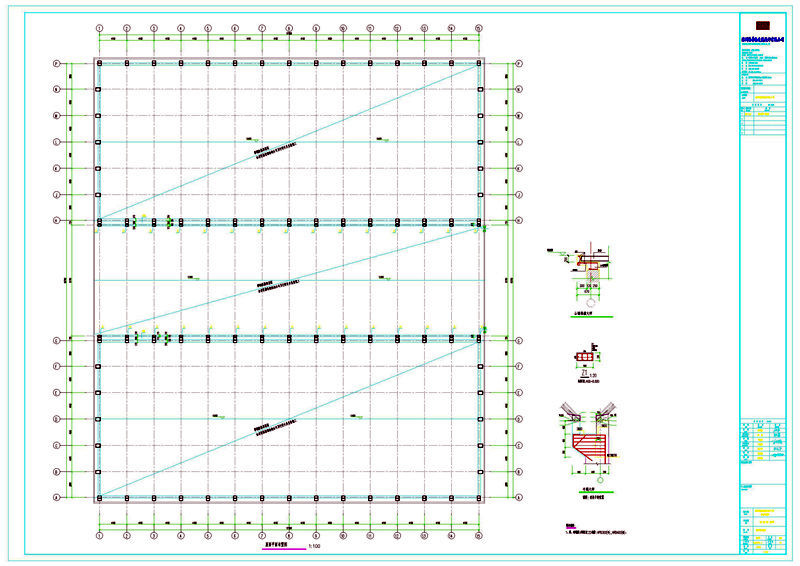

这是屋面平面布置图,江西余江粮食储备库的安装包括了拱形屋顶和仓间罩棚的设计,制图和实际施工过程。
以上所述内容旨在着重强调设计与制图质量的重要性,以及实际场景下施工人员的专业能力和技术实践的实用性。通过完善的设计规划和标准化操作流程,在建筑领域中大规模应用拱形屋顶和仓间罩棚的设计方案,可以极大程度上优化建筑物结构、提高空间利用率、增加生产效率和储值物品的安全性。
您可以在评论区发表您对本文的想法和观点,我们会认真考虑并回复您的留言。
