这次的施工地点位于四川彭州,四川厂家联系我们去视察场地。
这是某处厂家安装车库拱形屋顶的工程,本次图纸解说由杰达钢构技术员胡子豪先生。

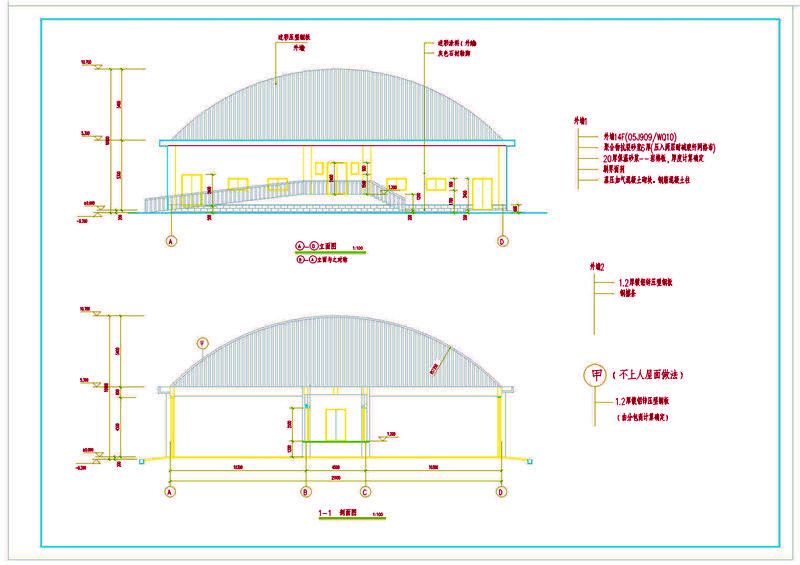

这是拱形屋顶的立视图和剖视图,拱形屋顶的跨度为25.1米,山墙端迷彩压型钢板,外墙为灰色石材勒脚迷彩涂料(外墙)。
外墙14F(05J909/WQ10),聚合物抗裂砂浆6厚(压入两层耐碱玻纤网格布)20厚保温砂浆——岩棉板,厚度计算确定。
屋面不上人1.2厚镀铝锌压型钢板。

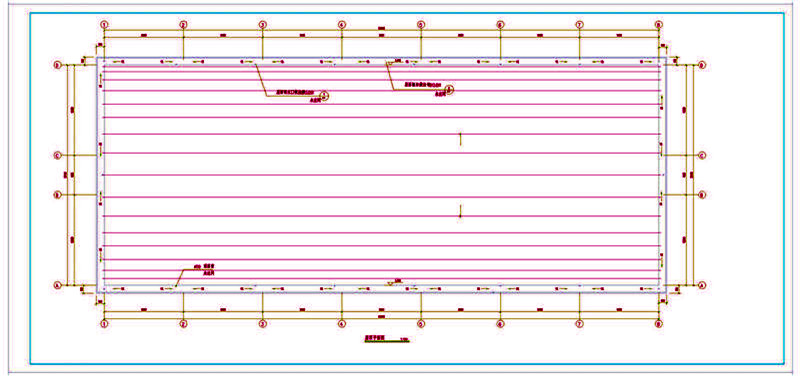

这是拱形屋顶的屋顶平面图,拱形屋顶的长度为63米,总面积为1581.3平方米。我们杰达专业施工队需要5天即可完成。
两边设置天沟,天沟内装110的落水管,每隔9米设置一个落水管。长的边八个立柱。
这是拱形屋顶的立面图,屋面工程:
1.屋面工程执行《屋面工程技术规范》【GB50345-2012】和地方有关规程规定。
2.本工程的屋面防水等级为Ⅰ级,施工时应按照厂家的有关说明及操作程序进行施工,整个屋面的防水性及保温隔热性等均应符合现行有关施工收规范的要求。且雨水口部分采用防护罩,雨水管下部要经试水成功后,再接通下水系统。水落口周围500直径范围以内排水坡度为3%-5%。
3.屋面与高出屋面砌体交接处的抹灰均须做成圆弧形或135度钝角,并应附加一道带胎增强材料的防水涂膜。
4.做屋面防水层前须仔细检查穿屋面管井或管道留洞是否有遗漏,避免做好防水层后再打洞。
5.出屋面管道及泛水以上穿管须在安装后用细石砼封严,管根周围嵌以防水胶,与防水层闭合,出屋面管道应沿管道周边附加一道带胎体增强材的防水涂膜,高出屋面300,并用密封材料封口。
6.屋面找坡层、防水层不得积水不得渗漏。
7.找坡层采用轻集料混凝土,应使其中的水份全部蒸发后才可继续做找坡层以上的
构造,否则就必须采取排汽措施。
8.本工程屋面防水施工时应按照厂家的有关说明及操作程序进行施工,整个屋面的防水性及保温隔热性等,均应符合现行有关施工验收规范的要求。
9.选用的防水材料须有产品合格证及出厂证明,其物理性能及外观质量应符合国家规范要求,施工操作须有专业资质及上岗证书。
10.屋面防水层选用APP防水卷材3+4厚(自带保护层),混凝土屋面板为P6防水混凝土。
11.屋面保温层选用挤塑聚苯乙烯泡沫板,厚度详节能设计专篇。
12.找坡层采用轻集料混凝土,应使其中的水份全部蒸发后才可继续做找坡层以上的构造,否则就必须采取排汽措施。
上面就是关于四川彭州某车库安装拱形屋顶图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
