福建粮管所安装拱形波纹钢屋盖及仓间罩棚图纸

拱形屋顶厂家 2023-04-19 18:53:33 图纸图集 487 ℃ 0 评论

大家好,今天杰达钢构技术员要给大家带来的是福建粮管所安装拱形波纹钢屋盖及仓间罩棚图纸。

首先要感谢大家一直以来那么久的陪伴,一直坚持阅读我们的文章,你们的支撑就是我们最大的动力。

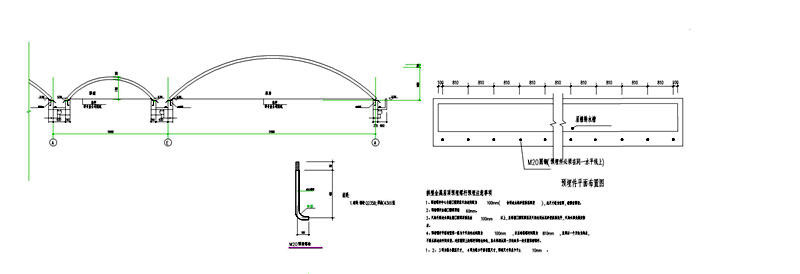

这是仓间罩棚和拱形屋顶的剖视图,拱形屋顶的跨度为21米,仓间罩棚的跨度为10米。

仓间罩棚的拱高为1.7米,拱形屋顶的拱高为4.8米,矢跨比都为0.2左右。内侧喷涂30mm厚聚氨酯保温层

拱型金属屋顶预埋螺杆预埋注意事项

1、预埋螺杆中心与檐口圈梁靠天沟边间距为100mm(含梁边水泥砂浆抹面厚度),此尺寸最为重要,请慎重预埋。

2、预埋螺杆出檐口圈梁顶面60mm

3、天沟外梁边必须比檐口圈梁顶面高出100mm以上,且将檐口圈梁顶面及天沟内用水泥砂浆抹面找平,天沟必须先做好防水。

4、预埋螺杆平面布置第一根与于天沟内边间距为100mm,以后每根螺杆间距为810mm,且须以一个方向为起点,不要从两边向中间安装。对应圈梁上的螺杆预埋也如此,且必须都从同一方向向另一边安装预埋螺杆。123项为最小截面尺寸项为最小平面布置尺寸,预埋尺寸误差少于%%p10mm

这是拱形屋顶的拱脚出细节图,在天沟内,拱形屋顶的拱脚和钢托板用自攻螺丝连接在一起。

该部分待屋顶安装后用C20细石混凝土灌实,土建单位应做好圈梁、天沟和拱脚部位混凝土回填的防水处理。

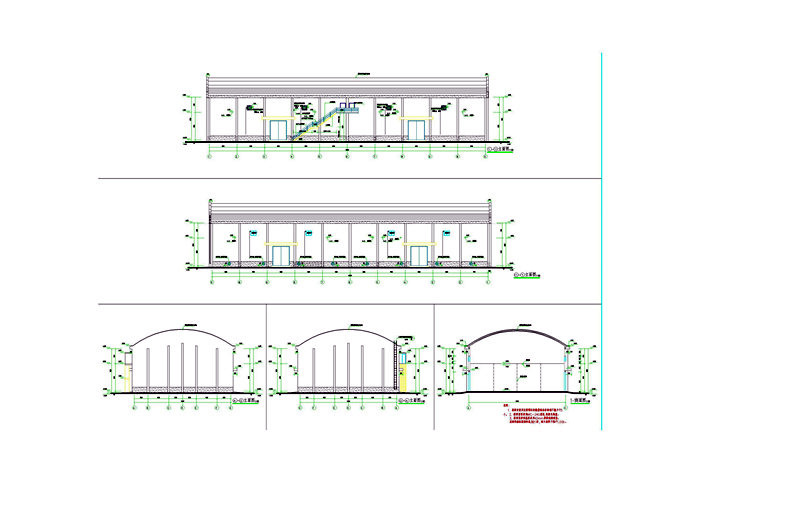

这是拱形屋顶的立面图和仓间罩棚的立面图,拱形波纹钢屋盖的制作与加工:

1、屋面板成型设备安装就位,将金属平板压成直槽板,然后再将直槽板压成拱型屋盖板。五、构件的运输、检验、堆放1、在运输和操作过程中应采取措施防止构件变形和损坏。

2、在安装前应对构件进行全面检查:如数量、长度、角度等。

3、构件堆场应事先平整夯实,并做好四周排水。六、拱形波纹钢屋盖安装1、连接钢托板将制作成型钢托板焊接于顶层圈梁预埋件上。(预埋件应在同一水平线上)2、拱形波纹钢屋盖安装在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接钢托板上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。3、焊接焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形。Q235Q235焊接采用E43型焊条。图中未注明焊缝高度均为6mm

我们的目标是为读者提供最好的内容,因此如果您对我们的文章有任何问题或建议,请随时与我们联系。
