四川某站安装无梁拱图纸

拱形屋顶厂家 2023-04-20 09:03:57 图纸图集 516 ℃ 0 评论

在四川某站进行无梁拱的安装过程中,图纸的作用举足轻重。准确而详细的图纸设计可以帮助施工人员理解结构原理,调整构造方案,最终保证施工效率和工程质量。

本次杰达钢构技术员带大家了解一下关于四川某站安装无梁拱图纸。

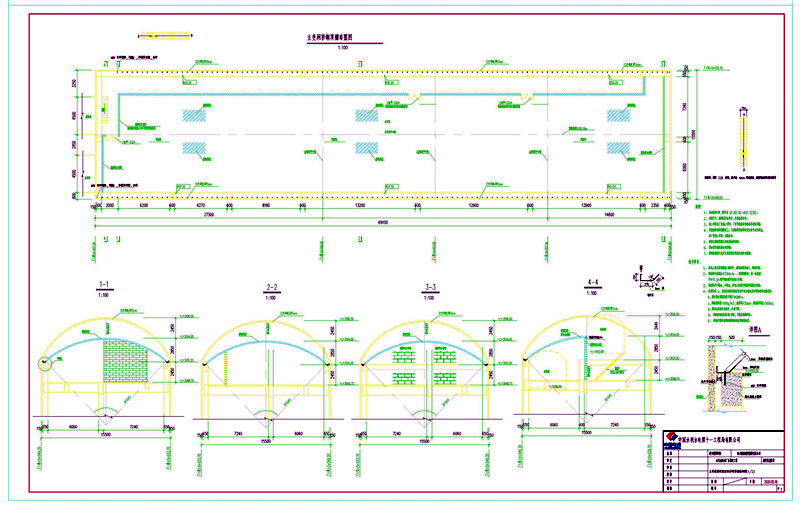

这是拱形屋顶的顶棚结构图和立视图,跨度为15.5米,长度为69.1米。

总面积为1071.05平方米,杰达专业施工队需要4天即可完工。

技术要求:

1、承包人应负责顶棚施工图设计,材料采购及加工,现场安装。

2、顶棚设计荷载应大于2KN/m 。在顶拱附近,设一条宽度2不小于1.2m铺平的经常行走的人行道。

3、顶棚要求不漏水,不积水,承包人应自行设置顶棚排水设施。

4、材质要求:

a,所有使用材料都应具有产品合格证及必要的材料试验报告。

b,彩板母材屈服强度不低于340MPa。

c,彩板镀锌量≥180g/m2;涂层厚≥20um;耐盐雾性能≥500hd,

d,彩板内层颜色为浅色,外层不限。

5、彩钢波纹板应采用U形板,不得采用梯形板。

6、顶棚安装误差按轻型钢结构有关规范执行。

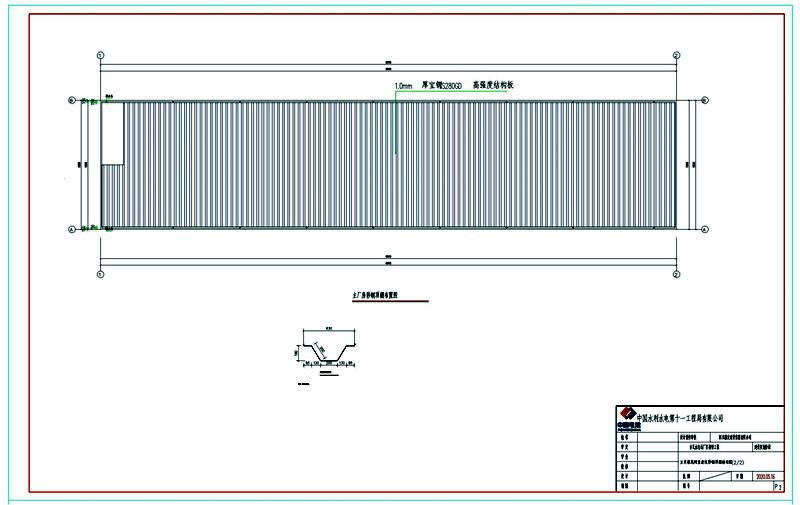

这是主厂房彩钢顶棚布置图,采用的是TS280GD高强度结构板,上海宝钢,厚度为1.0mm。

此处在混凝土厂房洞壁的山墙上植D16的钢筋,中间拉D9镀锌钢绞线,用花篮螺栓连接,钢绞线长度和彩钢板顶棚一样长每端按350的垂直间距向上排布3根。

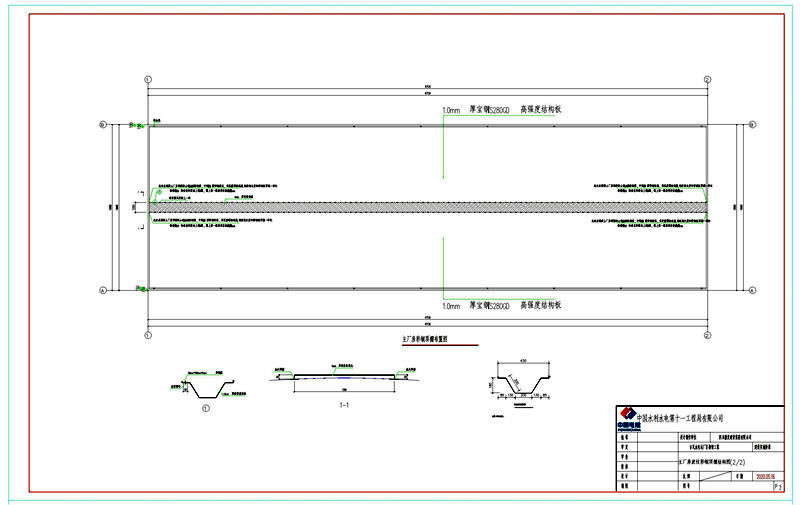

这是主厂房彩钢顶棚布置图,根据了解,这项无梁拱工程是为了满足该站所需的室内大跨度钢结构架设需要,采用无梁拱结构。为了使结构稳定可靠、建筑美观实用,该公司主要采用三维数字化模型分析、计算和绘制各部位的连接和支撑方式。

经过多次论证和反复修改,设计团队制作了非常准确的无梁拱图纸。在整个工程过程中,施工人员严格按照图纸来执行作业,并一边施工一边进行质量把关,确保每一个节点都能够无误地上线完成。

需要注意的是,只有合理精准的图纸设计方案,才能够使工程质量达到客户的要求和预期标准。同时,稳定清晰的无梁拱结构不仅可以直接减少施工难度,提高工作效率和现场安全性,也满足了用户对建筑的相应需求。

总之,在这个工程项目中,无梁拱图纸的设计被证明是成果必要的一环,它在整个生产制造过程中起着至关重要的作用。

如果您有任何关于文章的问题或建议,请随时与我们联系,我们将很高兴听取您的意见。
