福建省储粮库仓间罩棚维修工程图

拱形屋顶厂家 2023-04-21 08:22:33 图纸图集 615 ℃ 0 评论

大家好，今天又是新的一天了，首先在这里感谢大家这么久以来一直阅读我们的文章。

今天杰达钢构技术员给大家讲解的是福建省储粮库仓间罩棚维修工程图。

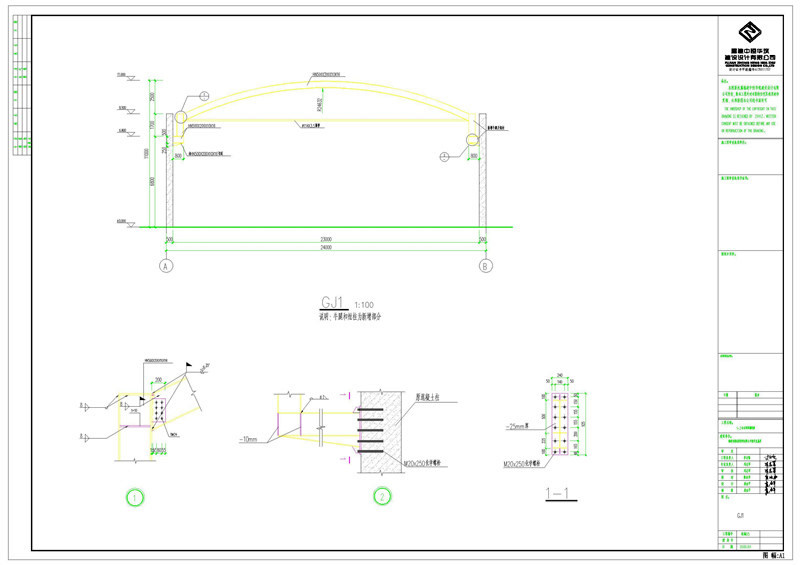

这是仓间罩棚的图纸，我们可以看出它的跨度为23米，上面HN500X200X10X16，114X3.5圆管。

拱高为2.5米，天沟内H钢的尺寸为HN500X200X10X16，横梁由HN500X200X10X16切成。

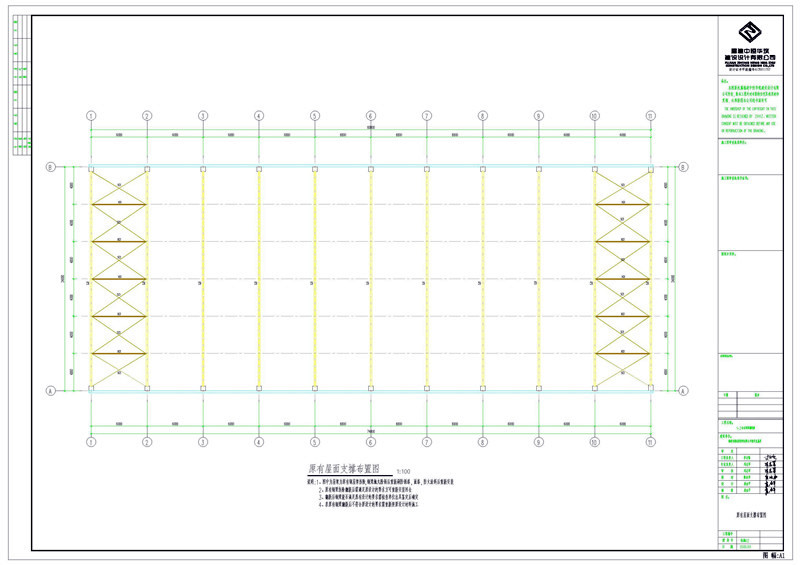

这是原有屋面支撑布置图，说明：

1、图中为屋架为原有钢屋架拆除,钢梁抛丸除锈后重新刷防锈漆，面漆，防火涂料后重新安装。

2、原有钢梁拆除翻新后需满足原设计的要求方可重新安装回去。

3、翻新后钢梁能否满足原有设计的要求需检查单位出具鉴定后确定。

4、若原有钢梁翻新后不符合原设计的要求需重新按原设计材料施工。

每个柱间支撑的间距为6米，福建省储粮库仓间罩棚维修工程图应包含1:100的比例绘图，而且必须精确描绘每个构件、管道、电路等之间的连接方式和安装位置，以确保整个仓间罩棚坚固稳定。

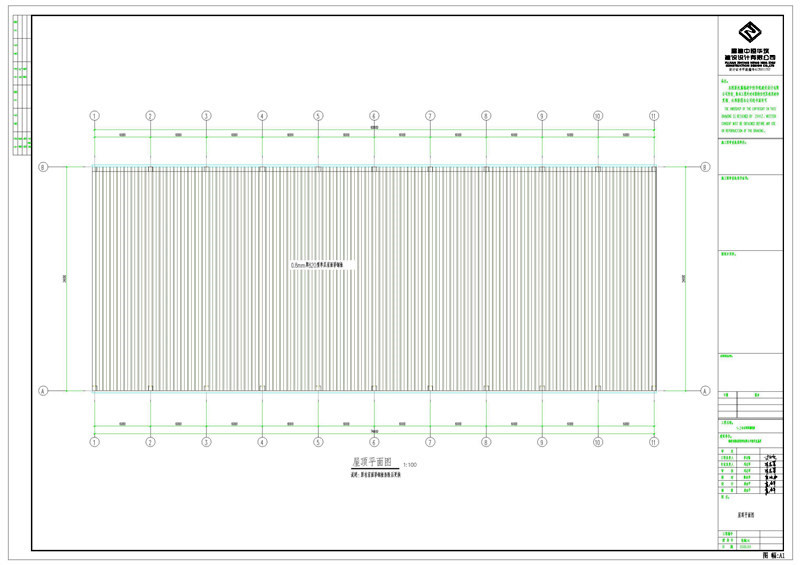

这是仓间罩棚的屋顶平面图，长度为74米，每隔6米设置一个立柱，长度边共11个。总面积为1702平方米。

同时，在进行工程图绘制时需要考虑到诸如防水、透气性、排水性、保温等多项因素，以适应不同的使用环境和天气条件。此外，针对原有仓间罩棚的维修工程，还必须特别关注受损部分和老旧设备的更新等方面。

在完成维修工程图的绘制之后，还需要进行实际的施工过程。这个过程需要根据具体情况，判断并检查仓间罩棚的各个构件是否完好无损，并进行必要的修复和更换工作。同时，在施工过程中还应严格遵守有关安全、环保等各项规定，确保整个工程的高质量完成。

总之，福建省储粮库仓间罩棚维修工程图是一个十分重要且细致的工程，它为今后的实际运营操作提供了重要参考，并为相关承包商提供了必要的指导。这种工程需要我们充分认识到它的重要性和技术难度，并始终坚持质量至上、规范施工、科学管理的原则，以确保该设备的长期使用和惊人效益。

上面就是关于福建省储粮库仓间罩棚维修工程图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
