山东某厂家雨棚安装彩钢瓦图纸

关于拱形屋顶图纸，本人也发了许多，在这种行业里，只有经验是很有用的东西。

随着人们对生活质量的不断追求，雨棚等户外设施的需求越来越高。为了满足这种需求，在制作雨棚时，很多人都选择使用彩钢瓦，因为其防腐性能好，耐久性高，而且颜色种类繁多，可以根据需要选择搭配不同颜色的缝合线。

接下来就由杰达钢构技术员胡子豪先生带大家来看一下。

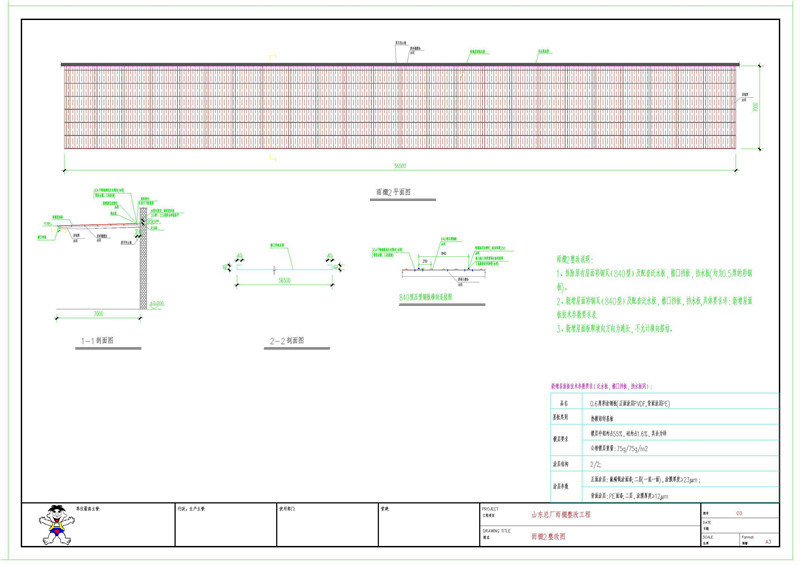

这是雨棚的立面图和平面图，雨棚1整改说明：

1、拆除原有屋面彩钢瓦（840型）及配套屋脊盖板，挡水板(均为0.5厚的彩钢板)。

2、新增屋面彩钢瓦（840型）及配套屋脊盖板，挡水板,具体要求详：新增屋面板技术参数要求表.

3、新增屋面板顺坡向方向为通长，不允计横向搭结。

整个的跨度为19.4米，雨棚屋脊盖板盖住雨棚屋面板。正面涂层：氟碳辊涂面漆;二层(一底一面)，涂膜厚度≥23μm，背面涂层：PE面漆;二层，涂膜厚度≥12μm。

屋脊做法大样图，304不锈钢燕尾自攻螺丝(余同)(带防水帽、乙丙胶垫)，泡沫堵头专用不干胶粘贴。雨棚屋脊盖板汰换图集01J925-1第26页屋脊盖板A型。

挡水板专用不干胶粘贴其中瓦型为840型彩钢瓦。

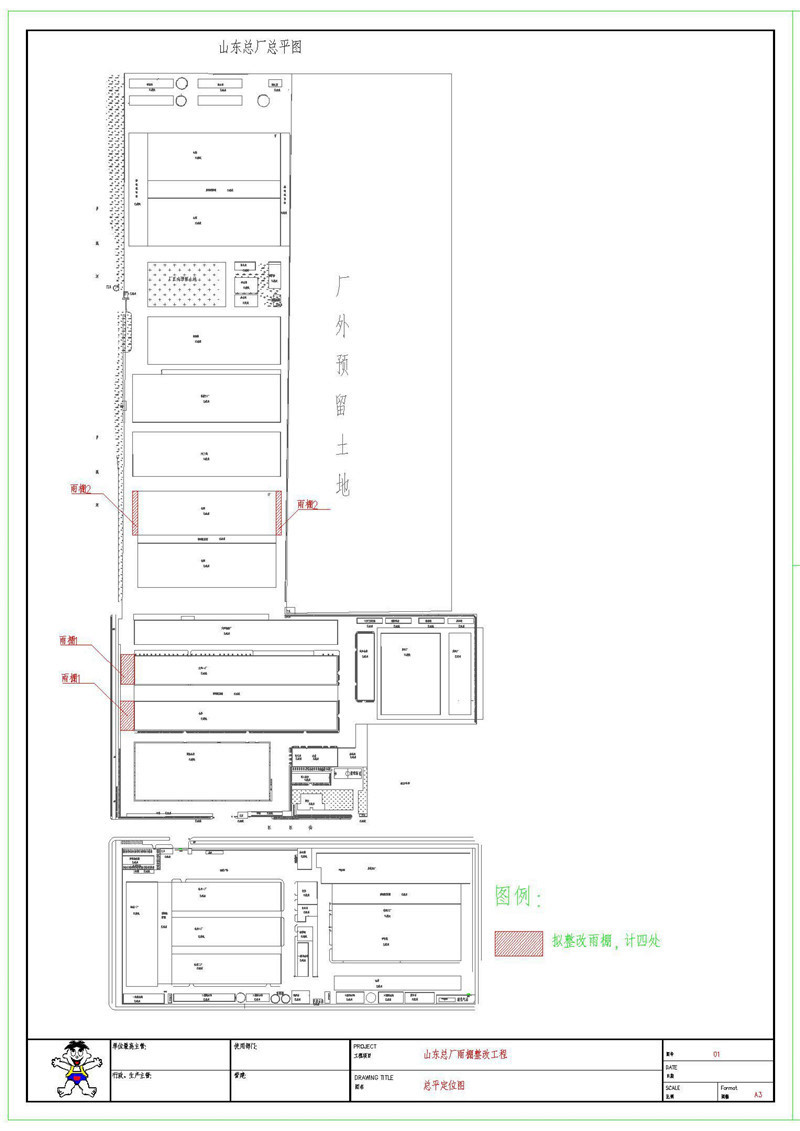

这是厂外预留土地，这篇厂区里四个雨棚。您需要准备一系列工具和材料：钻头、铅笔、冰钉、木制或金属骨架、标准大小的彩钢瓦板、尺子、铅垂仪、扳手、螺丝刀、电钻、轧板机等。这些材料能够保障您能够正确地进行彩钢瓦的安装。

接下来，您需要分配工作区域并知道每个部件的位置。在安装之前，请确保骨架有足够的支撑能力，并将主梁和次梁之间的距离设置为所选彩钢瓦板的宽度。通常情况下，间隔宽度是21.5英寸。一旦确认了这些距离和尺寸，就可以开始制作被覆层支架和承载框架。

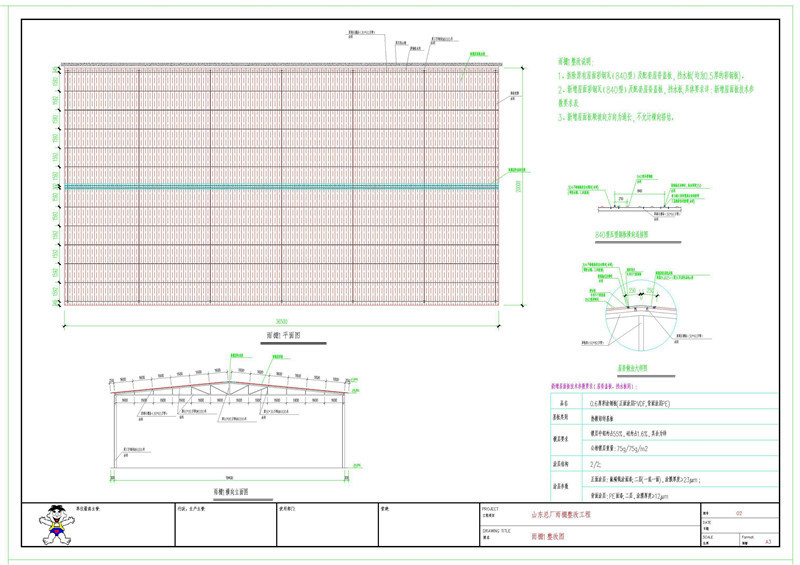

这是雨棚的平面图，它的长度为56.5米，雨棚屋面板和原有混凝土柱连接，采用304不锈钢燕尾自攻螺丝，将泛水板和屋面板连接起来。

如果您正在考虑制作雨棚，并打算使用彩钢瓦，那么您既需要选择适合自己的材料，也要找到可靠的图纸和安装方案。下面介绍的是一份适用于山东某厂家的雨棚彩钢瓦安装图纸。

一旦决定了框架的高度和大小，下一步是开始安装彩钢瓦板。首先，需要用轧板机加工所有板块的长度，并根据需要将仍需钻孔的余料剪除。然后开始加固每个板的边缘，以确保它们牢固地固定在骨架上。最后，将任何漏水区域涂覆防水胶，然后彩钢瓦安装即可完成。

如果您对整个过程还有一些疑问，建议您咨询我们交流，获取更多的建议和帮助。
