随着工业、商业和城市化的快速发展,建筑设计变得越来越重要。拱形屋顶设计是一个不错的选择,它可以提供美观、现代化的外观,同时增加其稳定性和结构耐久性。
近日,江苏泰兴市一家粮油生产企业也进行了拱形屋顶的改造。下面由杰达钢构技术员胡子豪带大家了解该公司拱形加固屋顶改造的步骤。
这是拱形屋顶的三张轴立面图和一张剖视图,拱形屋顶的跨度为24米,长度为106米。
拱形波纹钢屋盖厚度为1.2mm,型号为热镀锌彩涂板TS280GD+Z,颜色海蓝色。山墙板为梯形槽单元山墙板,板厚1.2mm,颜色白色,下侧为山墙女儿墙。

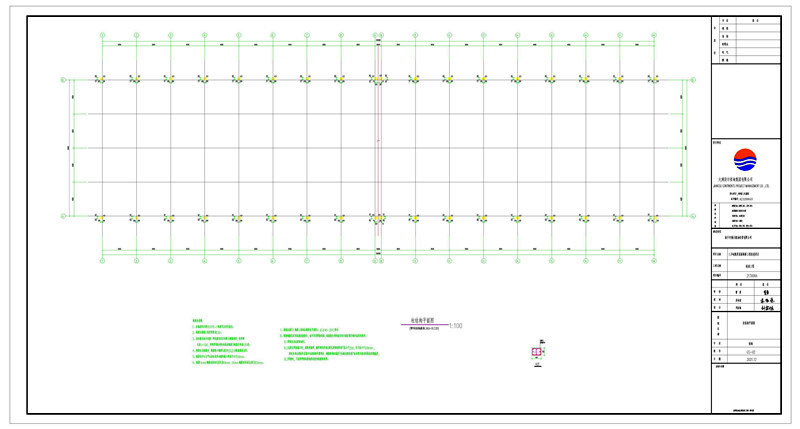

这是柱结构平面图,框架柱说明:
1、柱构造要求按16G101-1框架节点要求执行。
2、框架柱混凝土强度等级为C30。
3、柱拉筋为组合拉筋:即拉筋直径及间距与箍筋相同,但弯钩长应>=10d,弯钩要同时钩住柱纵向钢筋与箍筋并弯成135度。
4、框架柱为植筋柱,植筋最小锚固长度为15D,D为纵筋截面直径。
5、植筋孔中心与平仓房边柱外边缘的最小距离不小于50mm。
6、植筋14mm钢筋对应钻孔直径为18mm,16mm钢筋对应钻孔直径为20mm。
7、植筋应满足《混凝土结构后锚固技术规程》 JGJ145-2013要求
8、植筋钢筋宜采用机械连接接头,也可采用焊接连接,连接接头的性能应符合国家现行相关标准的规定。
8.1焊接宜在注胶前进行。
8.2注胶后焊接施工时,应断续施焊,施焊部位距离注胶孔顶面的距离不应小于20d,且不应小于200mm,同时应用水浸渍多层湿巾包裹植筋外露部分,钢筋根部的温度不应超过胶粘剂产品说明书规定的最高短期温度;
8.3焊接时,不应将焊接的接地线连接到植筋的根部。

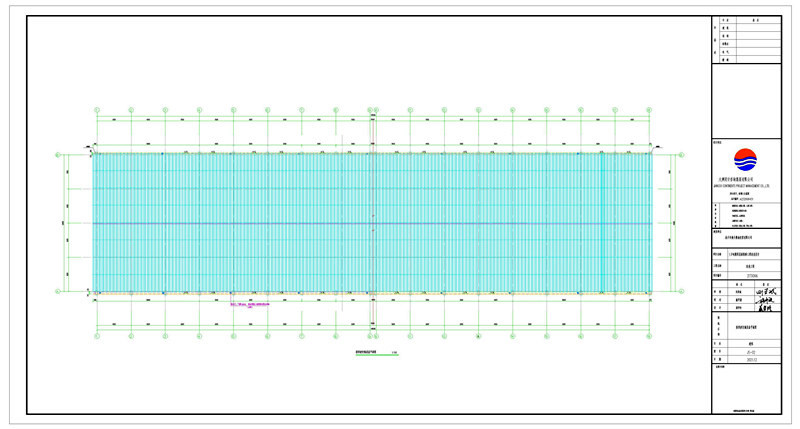

这是拱形波纹钢屋盖平面图,它的总面积为2544平方米。我们杰达专业施工队需要8天即可完成施工。
需要为拱形屋顶制作支撑结构。每个支撑结构组件都需要定制,并严格遵循设计图纸规定以确保其准确性。由于拱形屋顶需要更多的水平支撑,所以必须根据精确测量结果合理地安装铁杆、底部梁和其他适当的支持式结构。
在所有支持结构组件完全就位后,应按照实际尺寸和数量将金属板剪裁成正确的长度,并进行第一次模拟排列。这可以帮助确定固定方式并简化施工过程。随后是预先构建各个部分、调整细节然后开始此项目的最重要阶段-搭建金属板覆盖层。每块板都需要小心地拿到较高位置,然后再使用电钻在支架上打入弹簧螺丝。
最后,涂层和饰面也是最重要的决策之一。应选择合适耐久性的外膜,以保护新屋顶免受日晒、雨淋等天气因素的侵害。门窗也应具有与屋面相同的样式和颜色,以实现最佳视觉效果。
上面就是关于江苏泰兴某粮油公司屋面改造拱形屋顶图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
