随着工业的快速发展,越来越多的企业开始采用拱形波纹钢屋盖结构。这种设计不仅外观美观、现代化,还可以提供更好的防水和散热性能,并且其稳定性也得到了加强。
下面让杰达钢构技术员胡子豪介绍一份适用于哈尔滨某工厂的拱形波纹钢屋盖图纸及建造步骤。

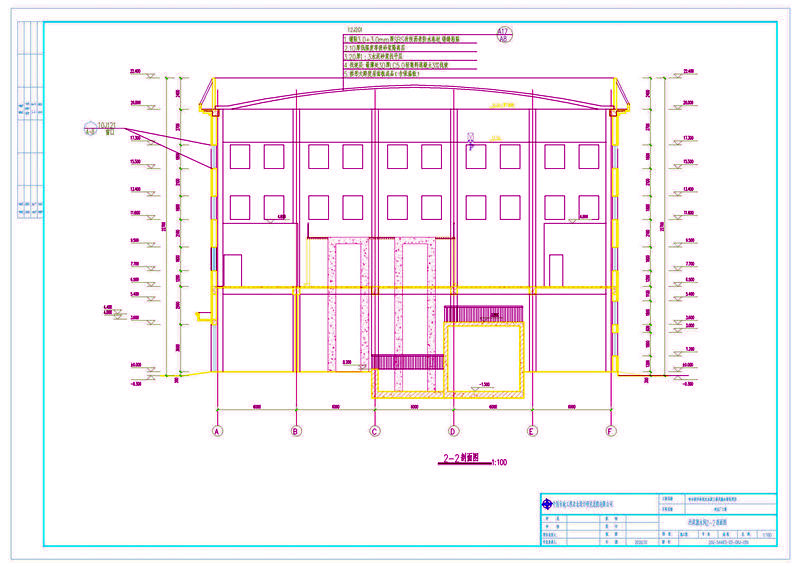

这是30米跨度的拱形屋顶图纸,这个建筑的高度很高,最高处为22.4米,拱高为2.4米,矢跨比为0.08。
1.铺贴3.0+3.0mm厚SBS改性沥青防水卷材,错缝粘贴
2.10厚低强度等级砂浆隔离层
3.20厚1:3水泥砂浆找平层
4.找坡层:最薄处30厚LC5.0轻集料混凝土3%找坡
5.拱形大跨度屋面板成品(含保温板)

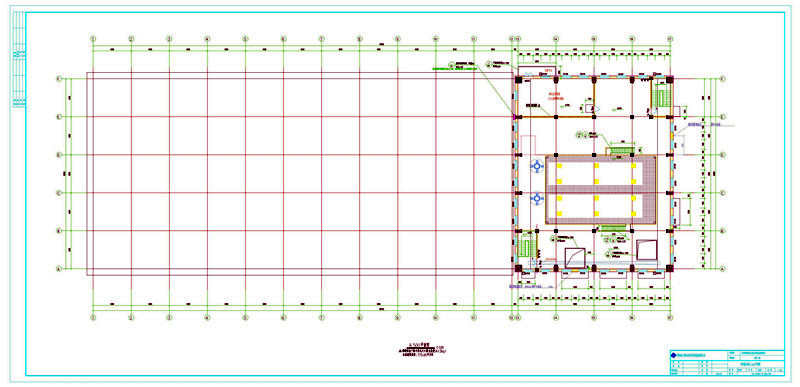

这是6.500的平面图,长度为90.95米,总面积为2729平方米。
工程师需要对建筑物进行全面测量和设计,绘制出详细的图纸。这些图纸不仅显示所有主要元素(如立柱、檩条和斜杠),还应包含特殊地区和设备的要求。在此过程中,建筑师还应根据地段条件确定拱形的高度和角度,以确保其完美地融入场地环境。
然后就是材料准备。波纹钢屋盖通常由彩涂板、角钢和型钢等材料组成。为了确保最佳质量,需使用高耐久性的彩涂板,并配合其他合适的金属制品。对于大型工厂,还需要采用具有高强度和稳定性的型钢和角钢。

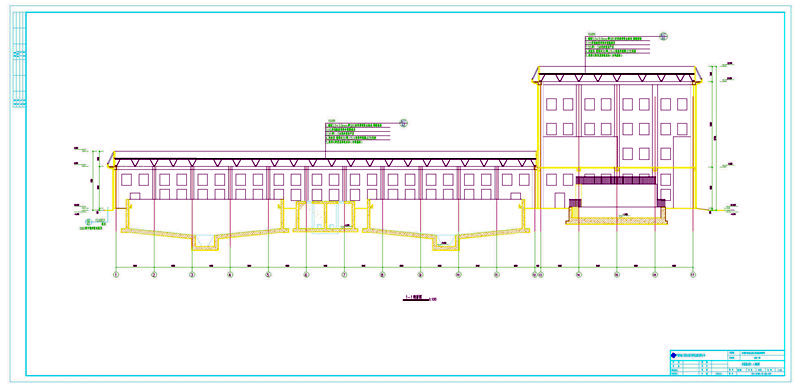

这是厂房的剖面图,开始搭建支撑结构。由于拱形波纹钢屋盖具有相对较长和弯曲的设计,因此需要所有框架部件都精确计算,并进行适当加固以保证整体承重能力。在安装过程中,应当小心谨慎地测量并放置立柱、斜条和连接器等零部件,以确保轻型钢配合精确。其他详细模块如壁纸、檩条和伸缩多边形要格外注意,并遵循准确定位原则,特别是在CNC钣金等方面,更不能出差错。
之后是拱形波纹钢屋盖覆盖材料的选择。这其中主要是彩涂板,需要根据场地条件选择板材颜色、厚度和类型。一旦决定,就可以根据图纸进行砍板操作和预剪裁,然后将片材绑定和固定在拱形上,最后打入不锈钢钉子,完成拱形波纹钢屋盖的施工。
拱形波纹钢屋盖是一种环保的、经济的和耐用的建筑方案,越来越受到工业企业的欢迎。在安装过程中,务必请专业公司负责设计和施工,并确保根据标准要求进行建造。如果您需要更多关于拱形波纹钢屋盖相关信息的话,请向合适的建筑师或业内专家咨询。
如果您对本文中的某些信息有疑问或需要更多的解释,请不要犹豫向我们提出,我们将尽快回复您。
