粮食是国计民生的重要物资。棚式库是目前我国用于粮食保管的主流形式之一。为提高单位面积存储量和使用效率,使储存设施现代化改造成为必要,增加一些先进、共性强、适应性好的设备来疏解存储压力,保障国家粮食安全是当前急需解决的问题。
本文以安徽蚌埠市为例,详细介绍了18米跨罩棚图纸设计方案及其实施过程。

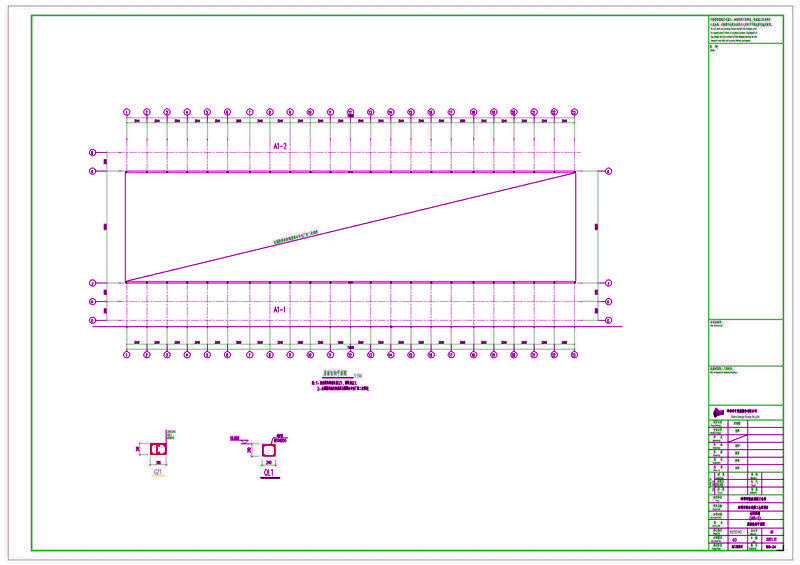

这是罩棚的屋面结构平面图,18米跨度,72米的长度,总面积为1296平方米。
每隔大约3.5米左右就有一根立柱,共23根一边。金属拱形波纹钢屋面由专业厂家二次制作。

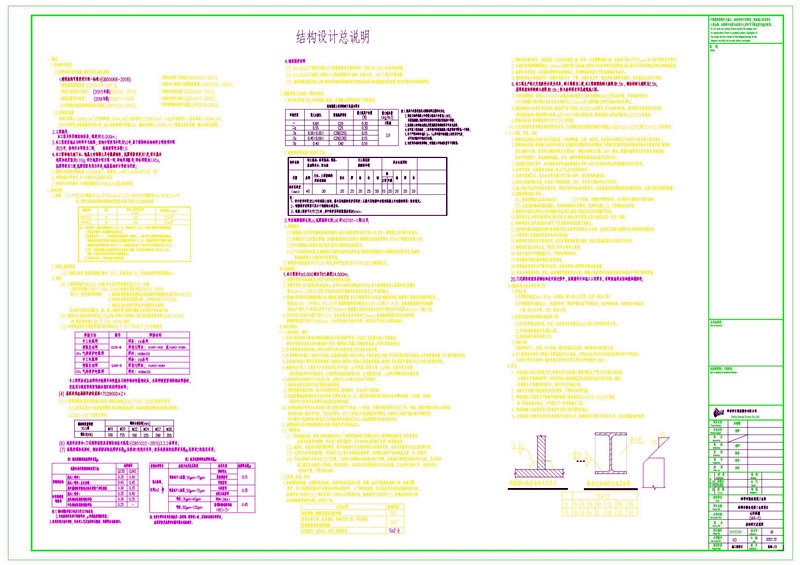

这是结构设计总说明,钢结构的运输、安装、堆放:
1.钢结构安装前应对构件进行全面检查,如构件数量、长度、垂直度、安装接头处螺栓孔之间的尺寸是否符合设计要求;
2.钢结构的安装必须按施工组织设计进行,并用临时支撑固定以保持稳定,不得强行安装导致结构或构件的永久塑性变形;刚架应先安装靠近山墙、有柱间支撑的刚架及支撑系统,调整正确锁定支撑、系杆、檩条、隅撑和墙梁等后再安装其他榀刚架;除边开间刚架外,其他榀刚架檩条、系杆、墙梁和隅撑的螺栓均应校准后再拧紧;
3.在运输及存放过程中,应对钢构件采取相应措施防止变形,对发生变形的构件在安装前整形后方可使用;
4.构件吊装时,应采取适当措施,防止产生过大的弯扭变形;
5.结构吊装就位后,应及时系牢支撑及其它联系构件,保证结构的稳定性;
6.所有上部结构的吊装,必须在下部结构就位,校正,并系牢支撑构件后方可进行;
7.施工单位可选用合适的吊装方案,将有关构件组合成安装单元,在地面进行现场焊接组装后整体吊装,以减少高空现场焊接量。
8.高强度螺栓施工要求:
(1):高强度螺栓孔应采用钻成孔;
(2):安装前,将螺栓和螺母配套,并在螺母内部涂抹少量矿物油;
(3):在高强度螺栓连接范围内,构件的接触面采用喷砂,抗滑移系数0.35,不得刷油漆或污损。
9.檩条的安装应待刚架主结构调整定位后进行,檩条安装后应用拉杆调整平直度;
10.檩条卸货后,如因其他原因未及时安装,应用防水雨布覆盖,以防止檩条出现‘白化’现象;

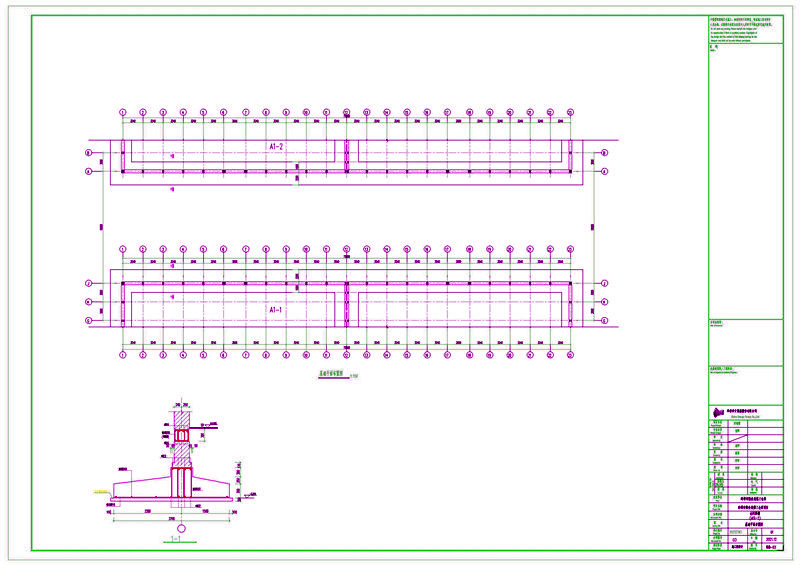

1.地基处理
(1) 应采用桩基承载体系,桩径500mm,桩长20m,筏板混凝土采用C50标号混凝土,厚度150mm,并根据实际情况设置内外墙斜撑头部钢梁架,保证整个基础的稳固与坚固。
2.结构设计
(1) 架构设计:考虑到场内设备安排、路径等因素,18米跨的钢构框架是最为实用的选择。构件材料使用高品质碳素钢,强度大,耐腐蚀性好。
(2) 墙体设计:墙面采用活动板法结构,其优势在于可适应不同的工作环境及应变,同时也方便维修、更新等问题。
(3)屋面设计: 屋面采用玻璃纤维增强塑料板。(彩色采光板)
总之,18米跨罩棚在蚌埠市粮食储备库的使用中发挥了十分重要的作用。通过本文对其设计方案和实施过程的详细阐述,不仅能够让人更全面地认识和理解该技术方案,还为今后粮食储备库的现代化改造提供了参考价值。
如果您有任何关于文章的问题或建议,请随时与我们联系,我们将很高兴听取您的意见。
