安徽某粮食公司安装仓间罩棚图纸

拱形屋顶厂家 2023-04-25 14:06:40 图纸图集 17273 ℃ 2865 评论

随着农业科技的发展和现代化生产方式的不断普及，越来越多的企业开始重视对仓库储存设施的改进和升级。

在安徽某粮食公司，他们针对原有的储存设备进行优化，采用了仓间罩棚的设计，并成功安装这样的储存设施。本文由杰达钢构技术员胡子豪为大家讲解。

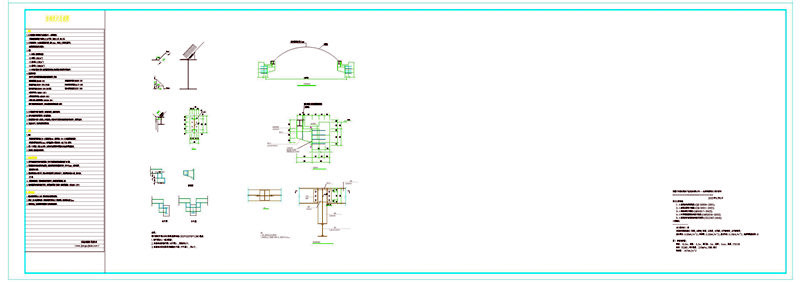

这是仓间钢罩棚剖面示意图，工程新建波纹屋面罩棚,单个面积2522.85平方米，长度152.9米，跨16.5米。

本工程屋面采用V-240型金属拱型波纹屋顶，板厚1.0mm，矢跨比0.2,屋顶形式为敞开式。金属拱型波纹屋顶,颜色为海蓝色。

异型角钢连接件材质均为Q235-B,钢板厚度为5mm。屋顶采用JD-914-610型金属拱型波纹屋顶，材料为彩色镀锌钢板,板厚为1.0mm。钢材性能应符合（碳素结构钢）（GB/T700）的要求。

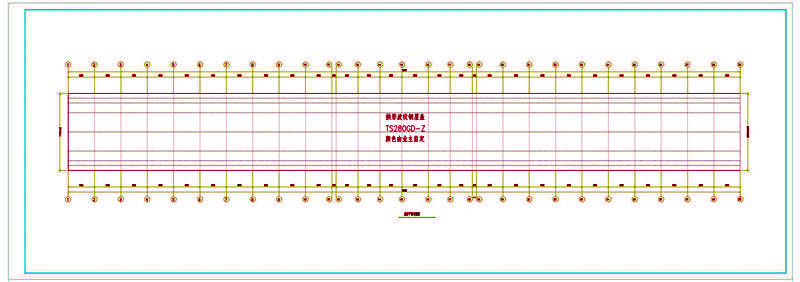

这是屋面平面布置图，罩棚的长度为152.9米，每隔6米一根立柱，长度边一共29根。

主体结构：钢骨架+PVC膜材料

该公司的仓间罩棚采用了钢骨架加上PVC膜材料的主体结构。一般而言，PVC材质具有抗紫外线、抗老化、防水、透光性等优点，在广泛应用于农田大棚、山地露天日光温室等领域中。因此，相对于传统的钢筋水泥建筑，PVC膜有更好的通透性和透光性，可以节约能源成本。

结构特点：轻巧灵活、易于搭建

钢骨架是该仓间罩棚的支撑结构之一，具有高强度、耐腐蚀等特性。此外，钢骨架和PVC膜的结合，也使得这种建筑结构更加轻巧灵活、易于搭建。设计者还在该仓间罩棚的安装过程中使用了膜面束放技术，通过张拉杆使得膜材料平整实施，避免了变形和紊乱。

设计特点：可回收利用

为方便拆卸运输，钢骨架采用了标准化组装，使之可以根据不同场地要求进行模块化搭配。而PVC膜也具有良好的可降解性，能够回收利用，符合现代化环境保护与循环经济理念。

图纸设计

此次的仓间罩棚图纸设计采用电子CAD绘图。由于做到全面考虑主体结构、支撑框骨架及被覆材料等设计参数因素，并严格按照客户需求要求及气候环境特点进行反复修改，最终呈现出逼真、严谨、美观的三维模型。

施工图

在施工过程中，参与人员、设备和材料等各项资源及时得到准备，并严格按照图纸进行操作。同时，在执行较复杂的焊接工序中，为确保安全性，已经选用了先进可靠的焊接机器人技术，在减少人员危险作业的同时，也大幅提高了整个施工效率。

通过该粮食公司仓间罩棚的设计以及施工操作，不仅使得企业仓储管理的精细化和自动化程度更高，也一定程度上改善了现代生产建筑对于良好环境的要求。因此，这种钢骨架+PVC膜材料的仓间罩棚成为了目前市场上较为主流且有较高容易操控性和安全性的一个类型之一。
