本图纸为拱形钢结构网球场的cad图纸,面积为跨度18.32m × 长度32.5m ×2栋=1190.8㎡。图纸内容包括:金属波纹钢屋盖结构的网球场平面布置图,柱下独立基础大样,柱脚大样,独立基础配筋表,边跨支座详图,拱形屋盖及山墙截面大样图,钢天沟1详图m中间支座详图,钢天沟2详图,泛水板大样,小檐板图,轴立面图,拱形屋盖剖面图,钢系杆大样图,钢系杆连接节点图,钢柱与钢梁连接详图,拱形屋顶平面布置图,拉索平面布置图,吊环等等。
本工程采用中华人民共和国现行有关国家标准规范和规程进行设计。工程机构结构,地上一层,建筑物高度(室外地坪至屋顶标高)15.164m;屋盖结构:本工程为金属薄壁结构,跨度:18.32m,2连跨。
本建筑所在地为6度抗震设防区,设计地震分组为第一组,地震加速度为0.05g,抗震设防类别为丙类,建筑结构安全等级为二级,设计使用年限为30年,耐火等级为三级。
图纸代码
本份图纸的代码为:钢构\重庆 网球场 18.32m × 32.5m ×2
图纸详情

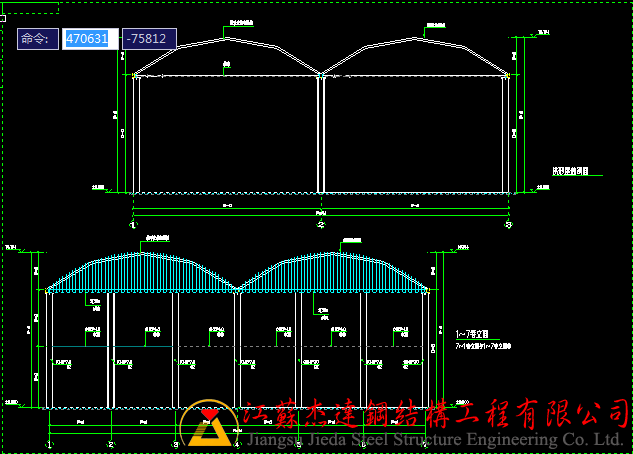

1.从下图可以看出该拱形屋顶是连跨的双连跨拱形屋顶,跨度为18米,使用的钢结构公用天沟。

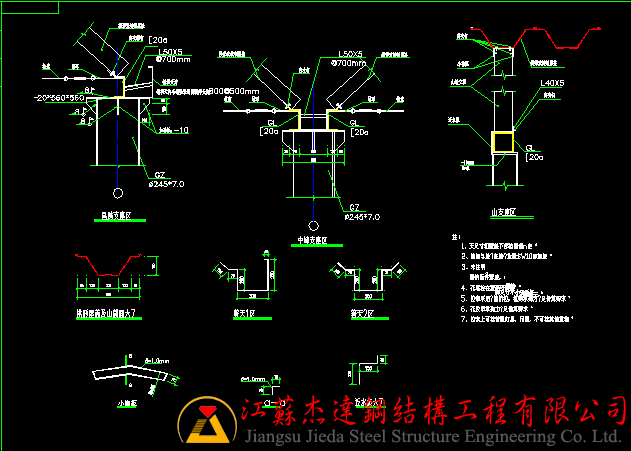

2.下图是该拱形屋顶图纸中的天沟以及小件详图。

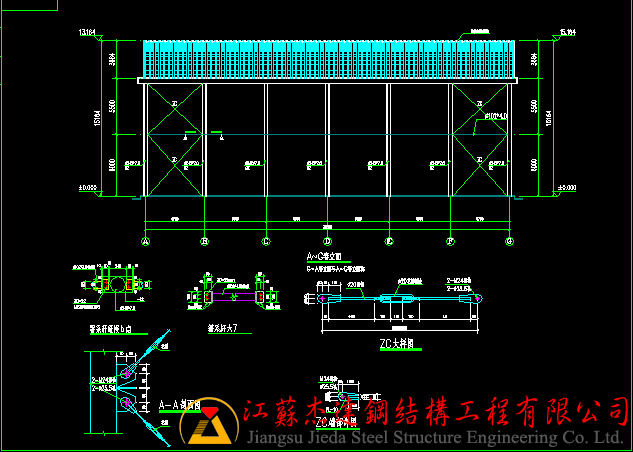

3.这是拱形屋顶侧面立面图,可以看到钢结构立柱高度是11.5米,拱形屋顶拱高3.6米。
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
