广西合山粮库拱形过道罩棚图纸

拱形屋顶厂家 2022-06-07 14:26:29 图纸图集 2900 ℃ 0 评论

该图纸中所示拱形屋顶项目位于广西合山,跨度是18米,建立在两栋原有建筑中间。

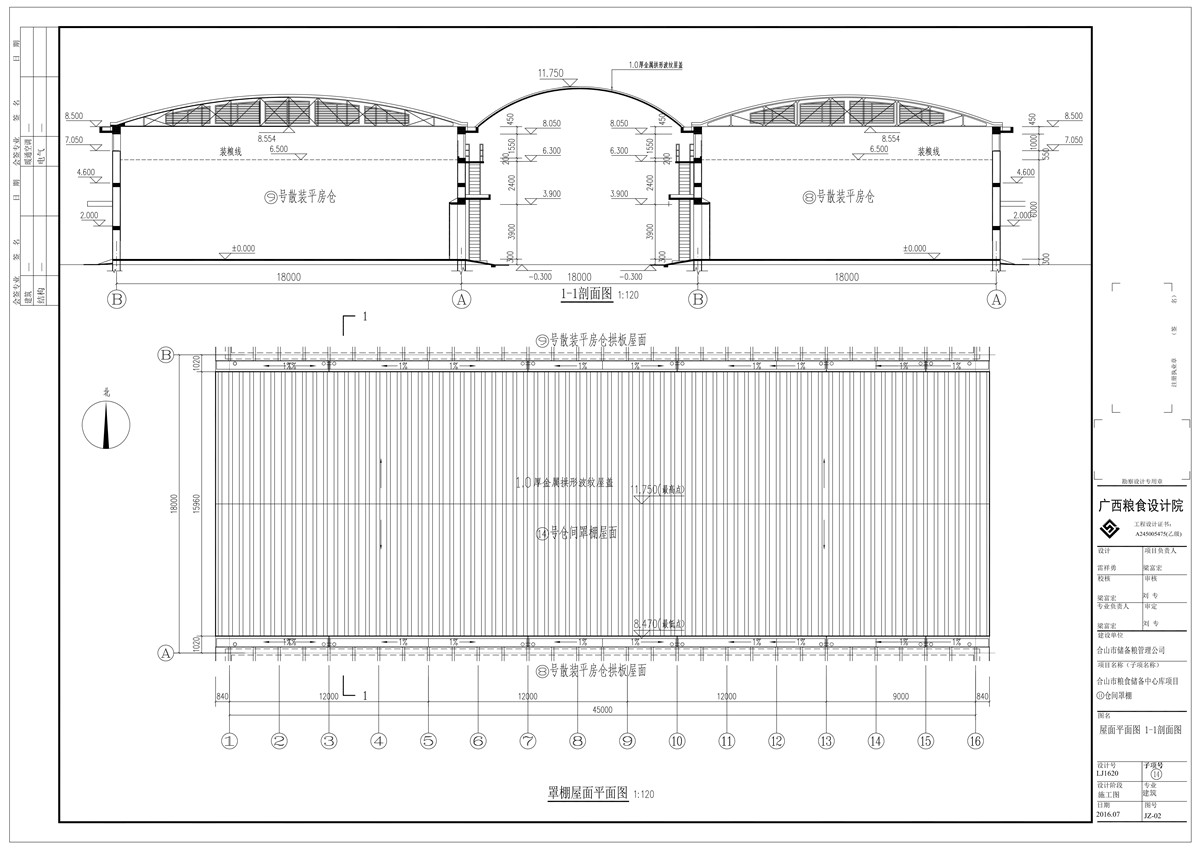

该拱形屋顶CAD图纸为18m跨度48米长度拱形屋顶仓间罩棚一栋,该仓间罩棚构建于原有两栋建筑之间,从屋面俯视图可见3到通长采光带。

图纸代码

本份图纸的代码为:罩棚\广西 南宁 合山 18m

图纸详情

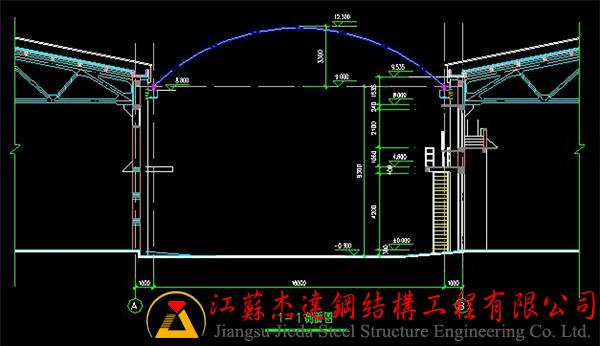

1.从下图可以看出该拱形屋顶的跨度是18米,长度是3.6米,该罩棚中间需要拉钢绞线,位于粮库两栋原有建筑的中间。

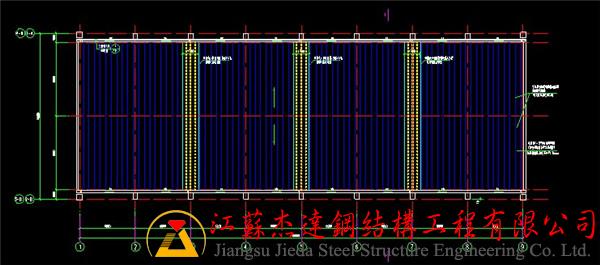

2.下图是拱形屋顶的平面布置图,可以看懂屋顶的上方遍布三道采光带,采光带的宽度是700mm。

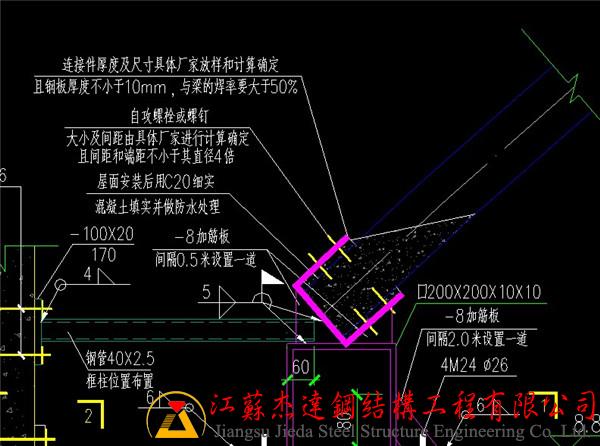

3.下图是拱形屋顶单元板安装节点图,可以看到下述拱形屋顶安装完毕之后需要在拱脚处使用C20混泥土密封。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
