江西上饶弋阳24米跨粮库拱形屋顶图纸

拱形屋顶厂家 2022-06-07 14:39:12 图纸图集 3852 ℃ 0 评论

该拱形屋顶彩板厚度为1.3mm镀锌彩板,喷涂30mm厚聚氨酯硬泡体保温层,彩板强度不低于295mpa,跨度为24米,平面图可见长度为86米。

图纸代码

本份图纸的代码为:砖混\粮库\江西 上饶 戈阳 24m × 60m

图纸说明

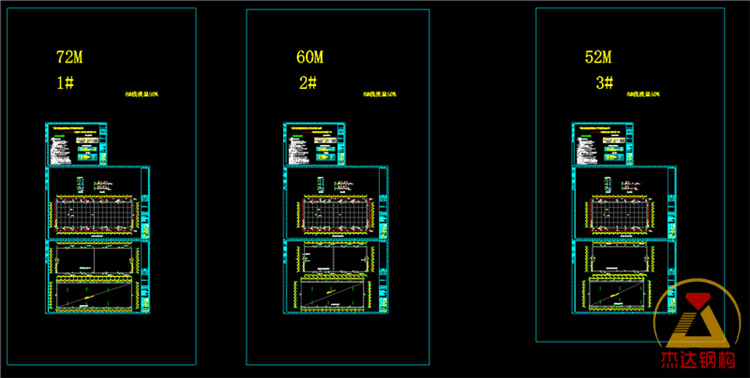

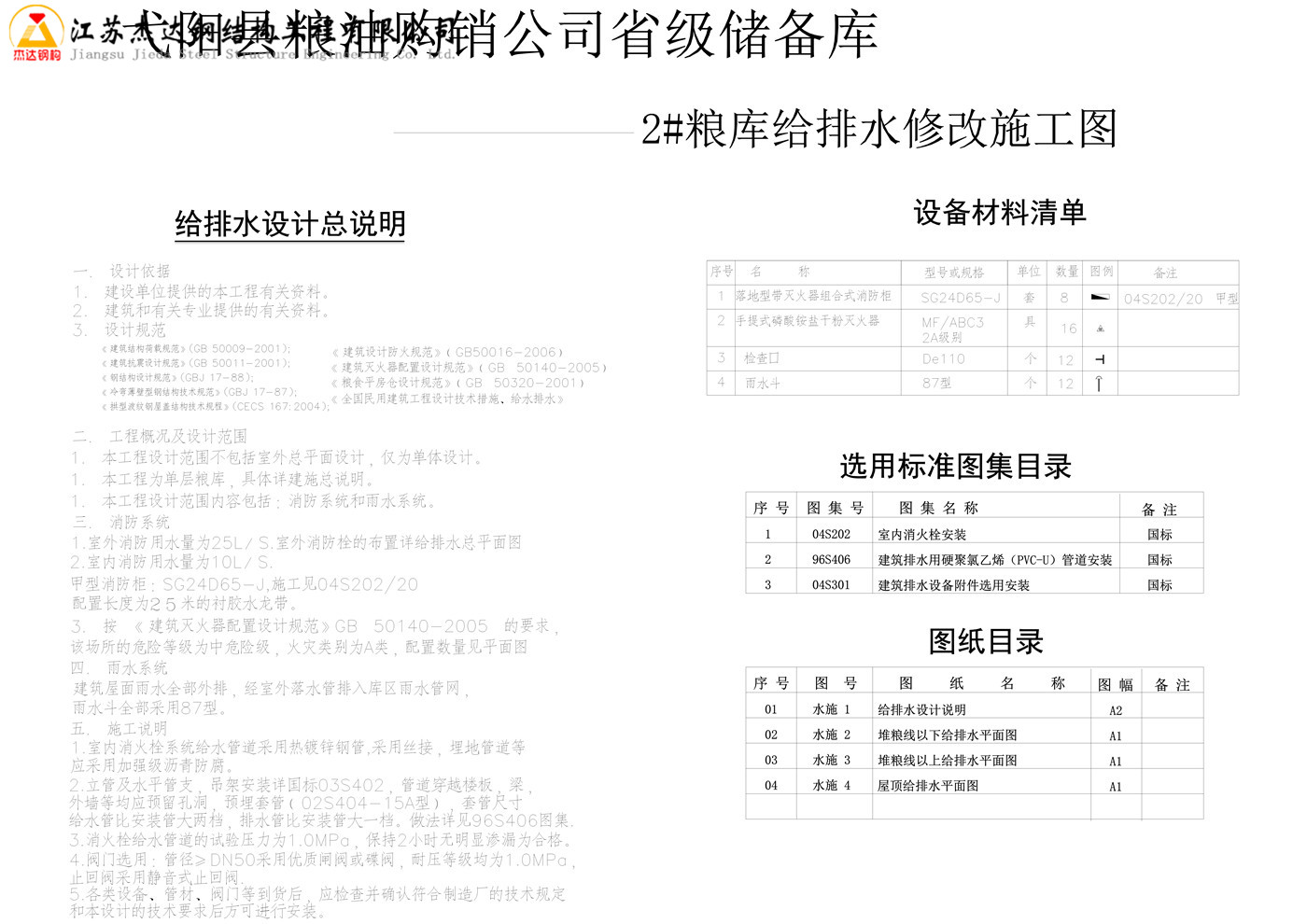

下面是本份拱形屋顶图纸的总览图:

从下图可以看出这是江西上饶弋阳县的拱形屋面图纸2#粮食储备库

图纸详情

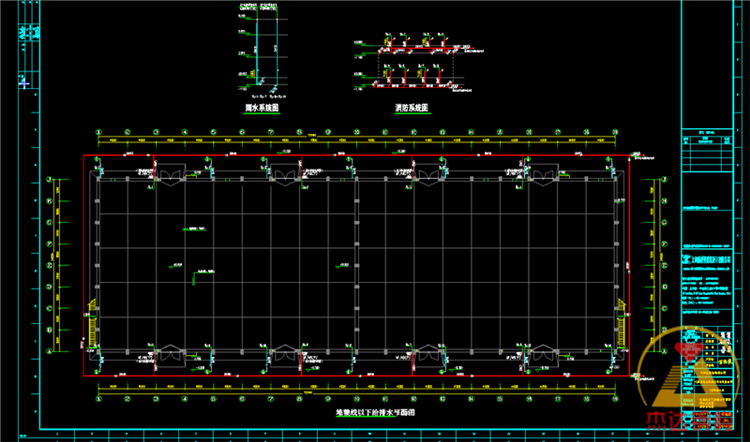

1.下图是堆放粮食线条一下的给排水平面图。

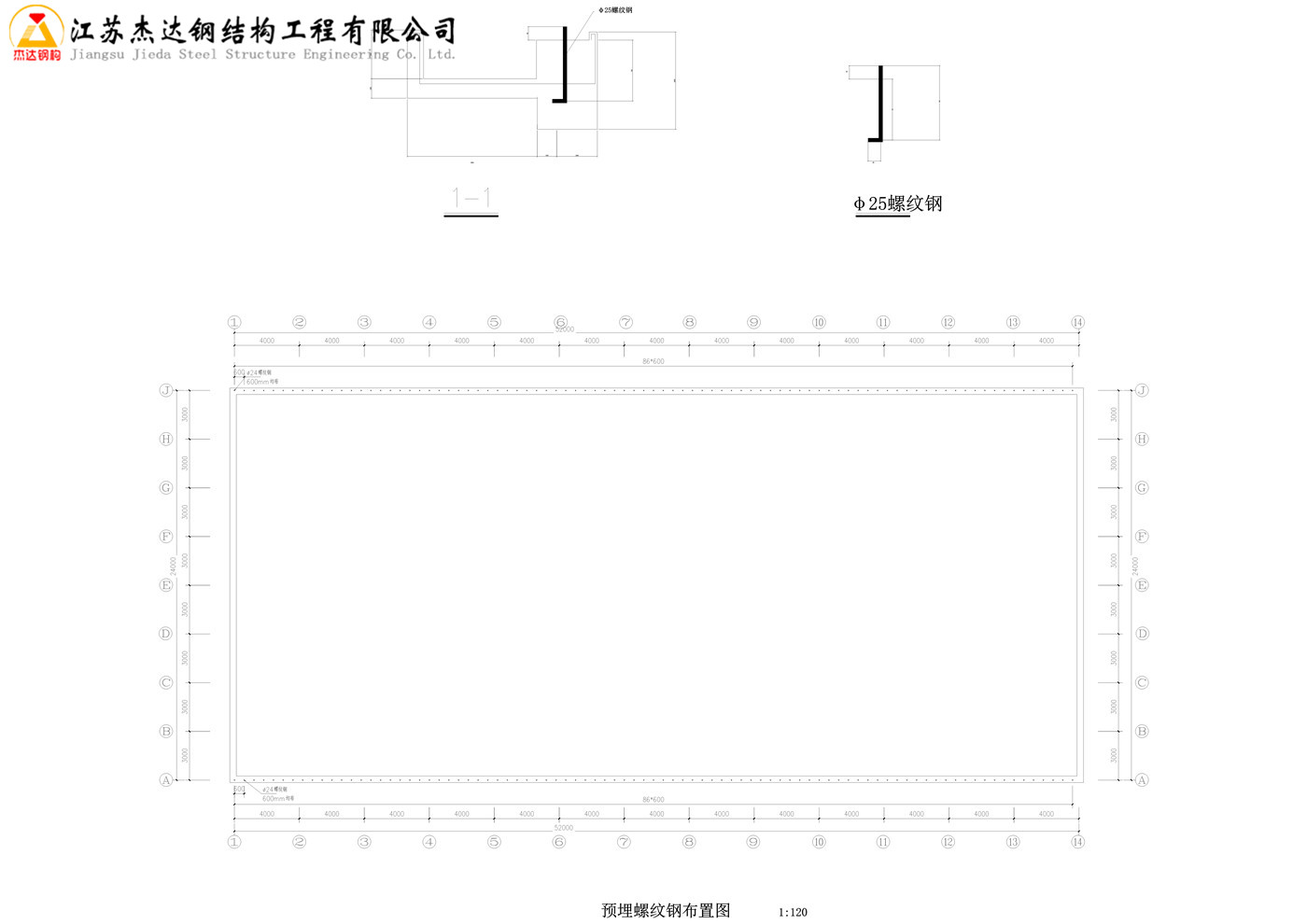

2.下图是拱形屋面结构的预埋螺栓详图,可以看到该拱形屋面使用的是M25的预埋螺纹钢。

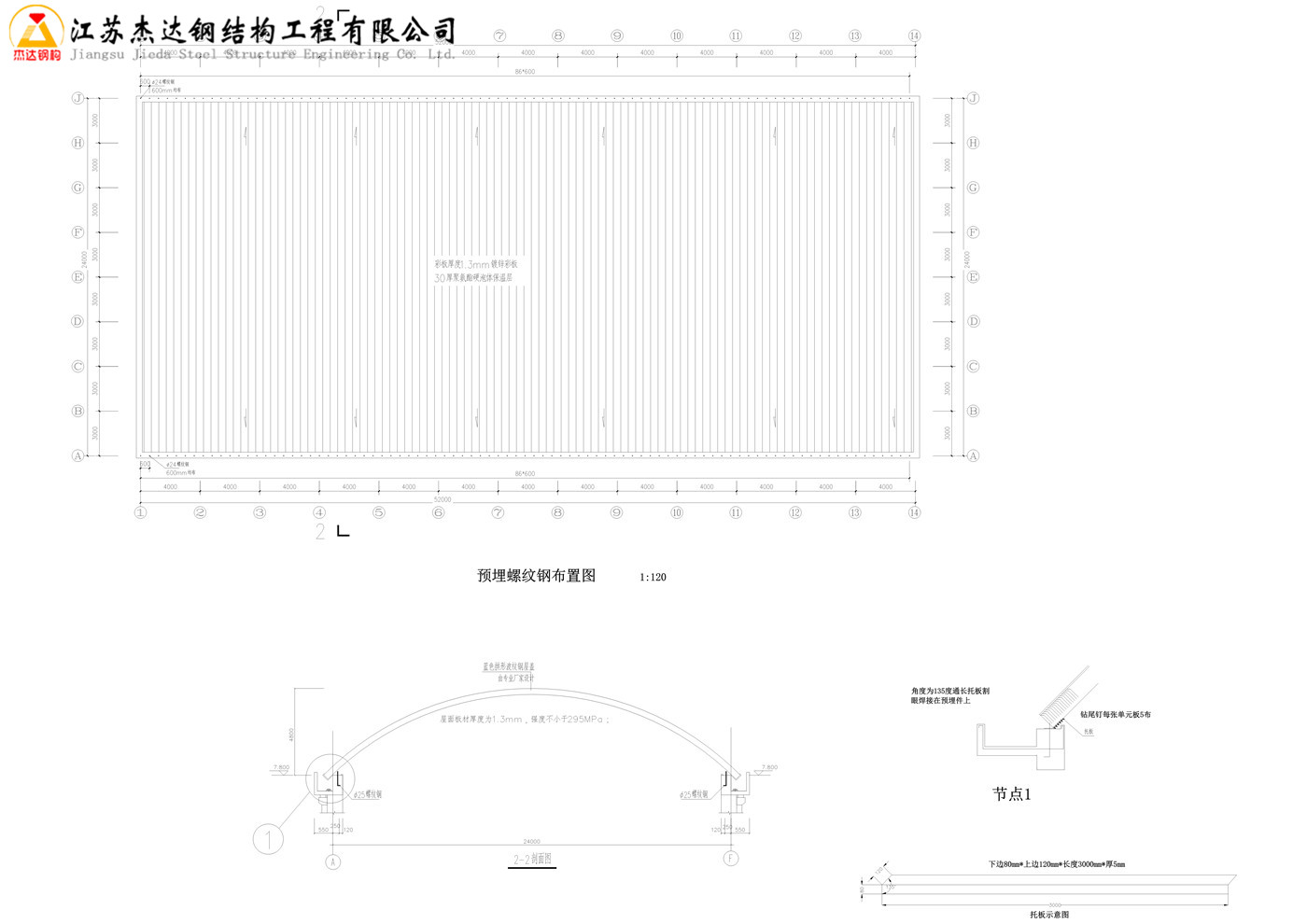

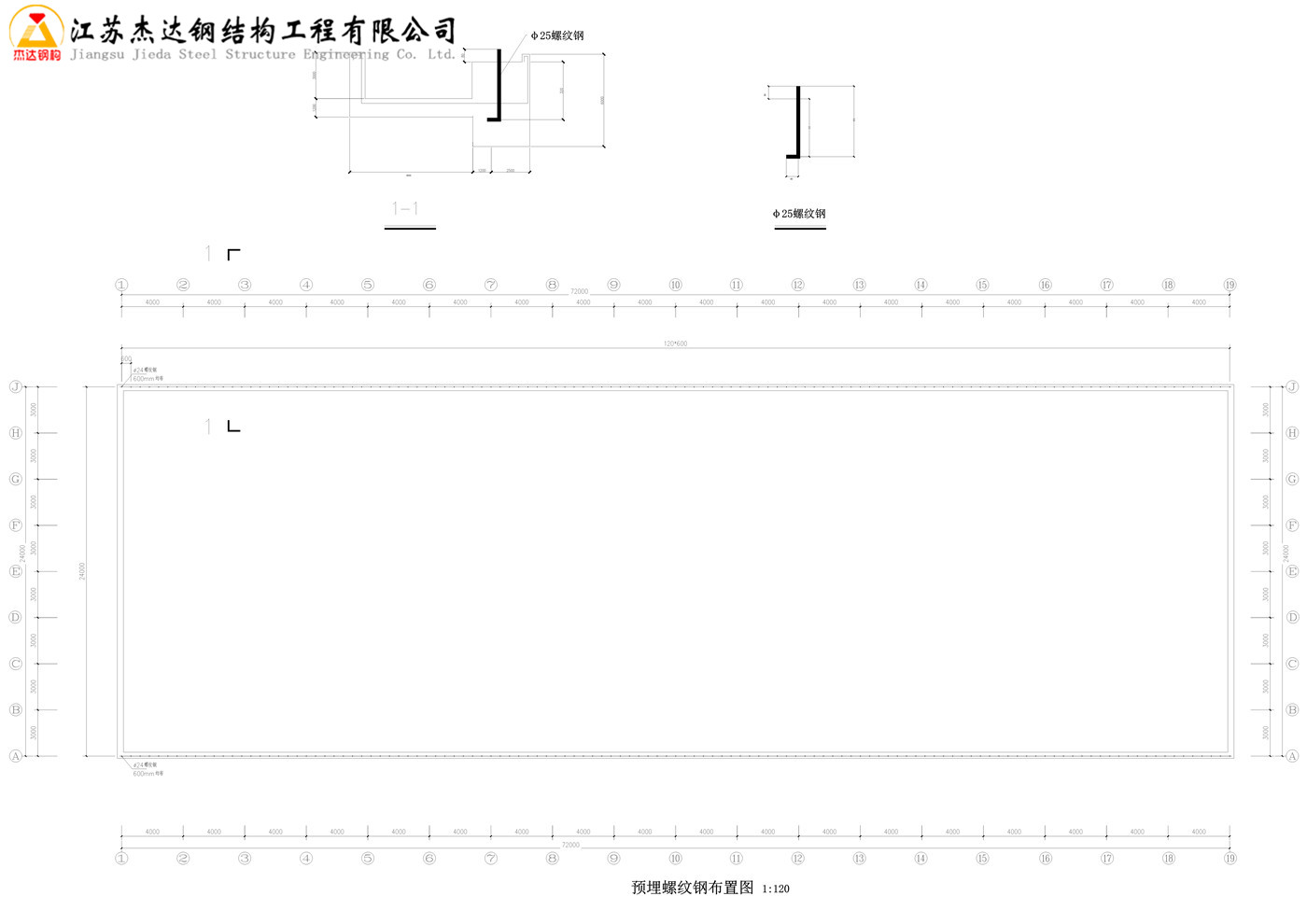

3.下图是预埋螺纹钢的布置图,可以看到均布于粮库两侧天沟内。我们拱形屋面的托板就焊接在这预埋件上。

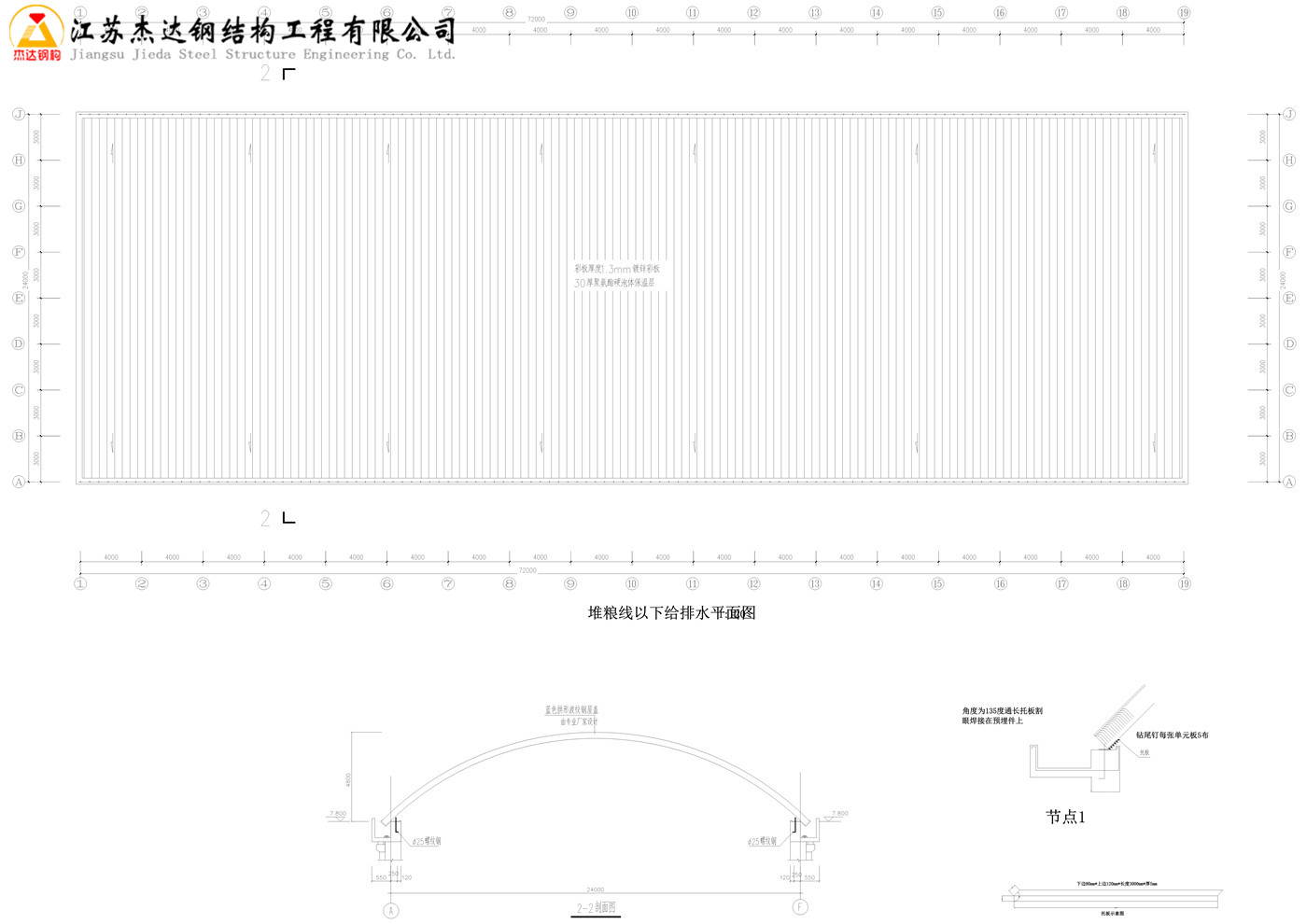

4.下图说明该拱形屋面使用的是板材厚度为1.3mm的镀锌彩板,下方需要喷涂30mm的聚氨酯保温。

CAD图纸详情

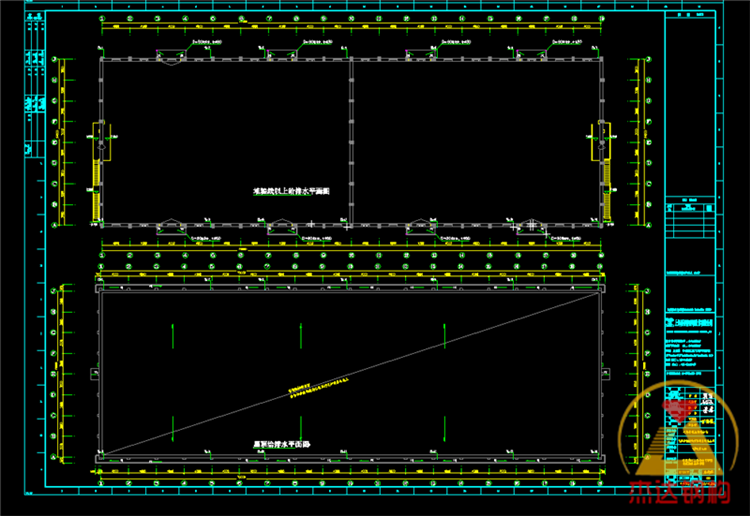

1.拱形屋顶粮库平面图

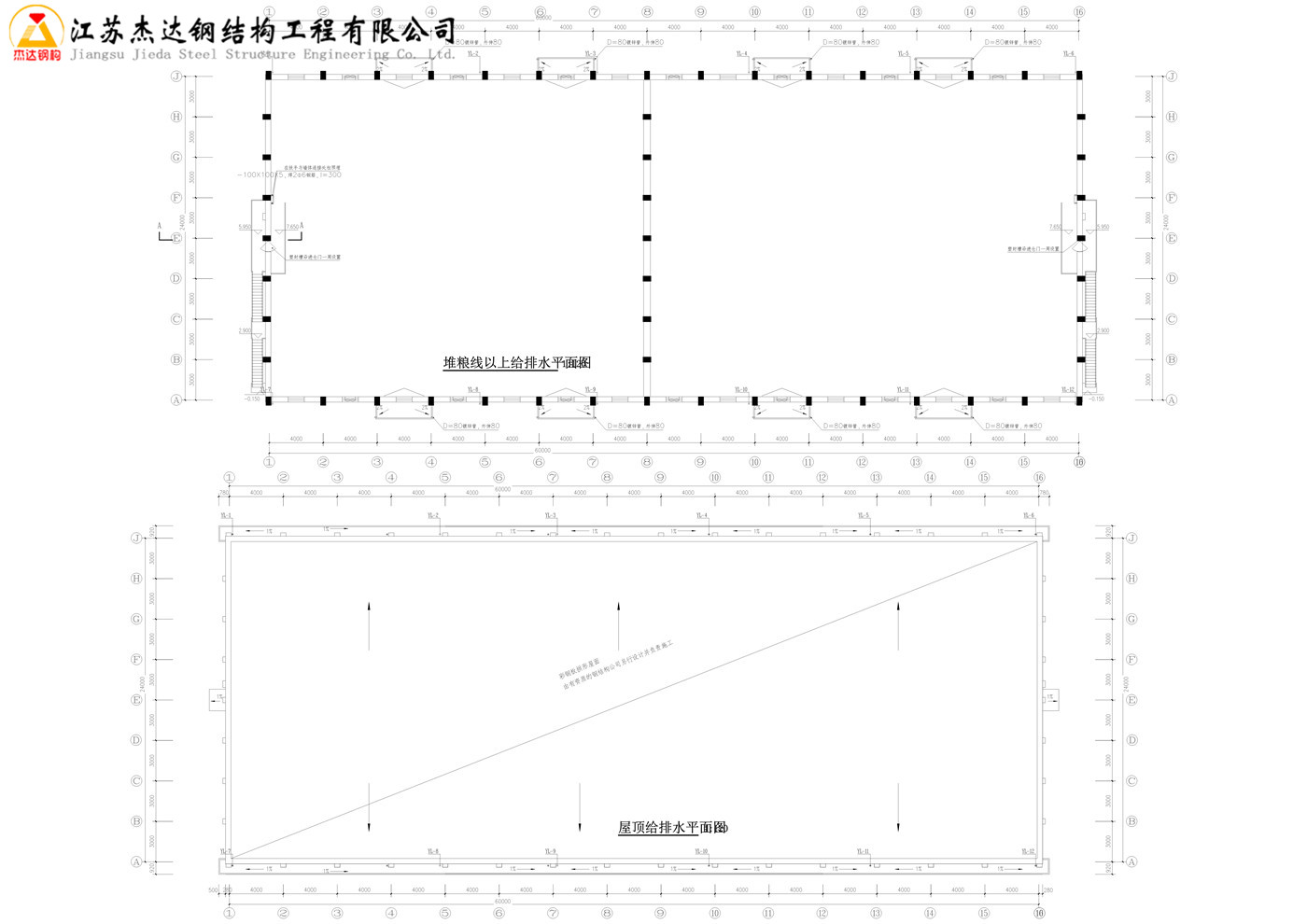

2.24米跨拱形屋顶平面图总图

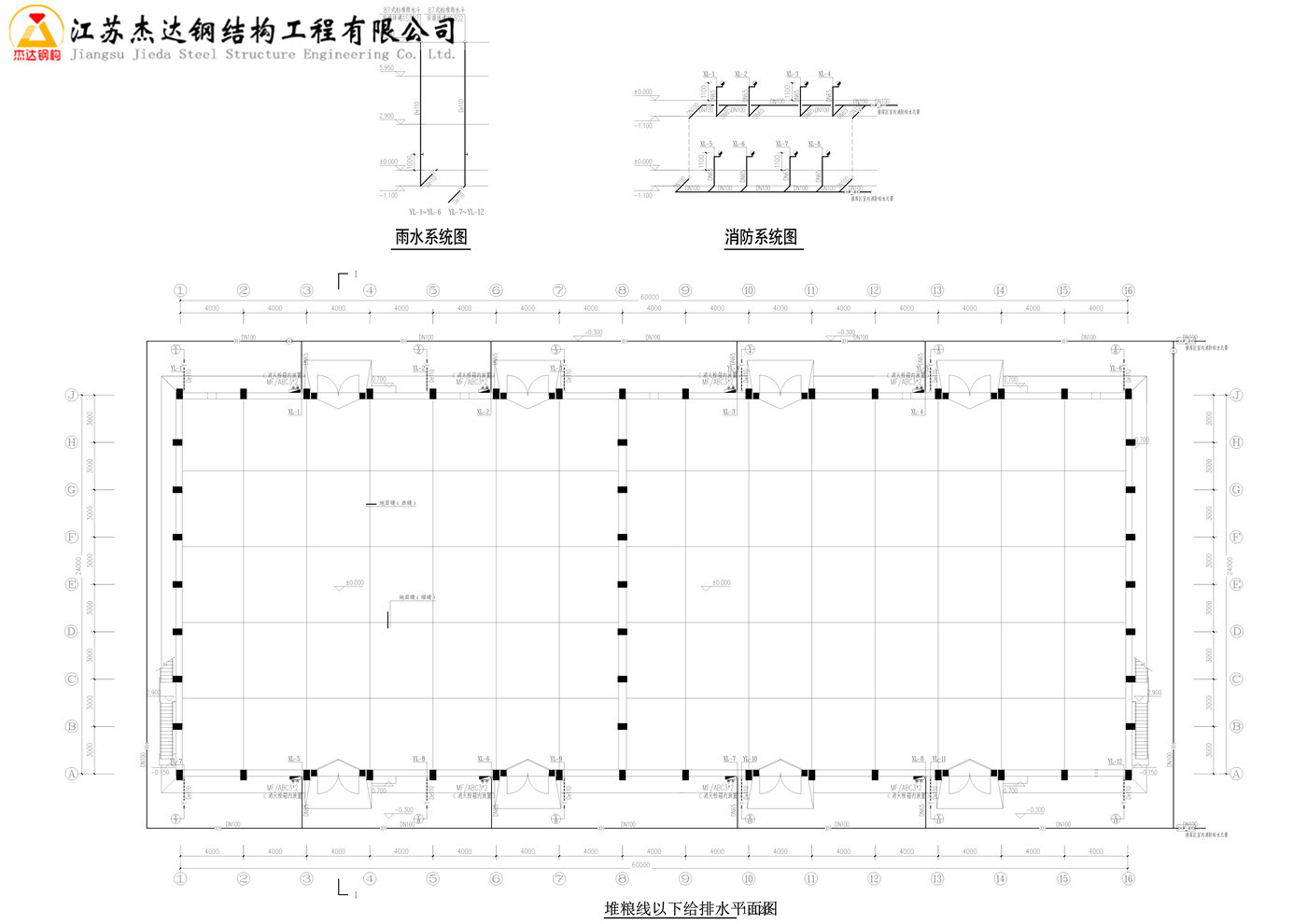

3.拱形屋顶图纸之俯视图

拱形波纹钢屋盖图中说明:

该图纸为江西上饶弋阳县粮油购销公司省级储备库1#粮库A,B给排水修改施工图


一.设计依据
1.建设单位提供的本工程有关资料。
2.建筑和有关专业提供的有关资料。
3.设计规范
《建筑设计防火规范》(GB50016-2006)
《建筑灭火器配置设计规范》(GB50140-2005)
《粮食平房仓设计规范》(GB50320-2001)
《全国民用建筑工程设计技术措施、给水排水》


选用标准图集目录
1.本工程为单层粮库,具体详建施总说明。
1.本工程设计范围内容包括:消防系统和雨水系统。


注意:
    1.室内消火栓系统给水管道采用热镀锌钢管,采用丝接,埋地管道等,应采用加强级沥青防腐。
    2.立管及水平管支,吊架安装详国标03S402,管道穿越楼板,梁,外墙等均应预留孔洞,预埋套管(02S404-15A型),套管尺寸给水管比安装管大两档,排水管比安装管大一档。做法详见96S406图集.
    3.消火栓给水管道的试验压力为1.0MPa,保持2小时无明显渗漏为合格。
    4.阀门选用:管径≥DN50采用优质闸阀或碟阀,耐压等级均为1.0MPa,止回阀采用静音式止回阀.
    5.各类设备、管材、阀门等到货后,应检查并确认符合制造厂的技术规定和本设计的技术要求后方可进行安装。
