福建松溪12米跨仓间罩棚拱顶图集

拱形屋顶厂家 2022-06-07 15:17:36 图纸图集 3277 ℃ 0 评论

文中所示图篇为福建松溪12米跨仓间罩棚拱形屋顶图集中的部分截图。

图纸代码

本份图纸的代码为:罩棚\福建 松溪 12m x 75m

图纸总览

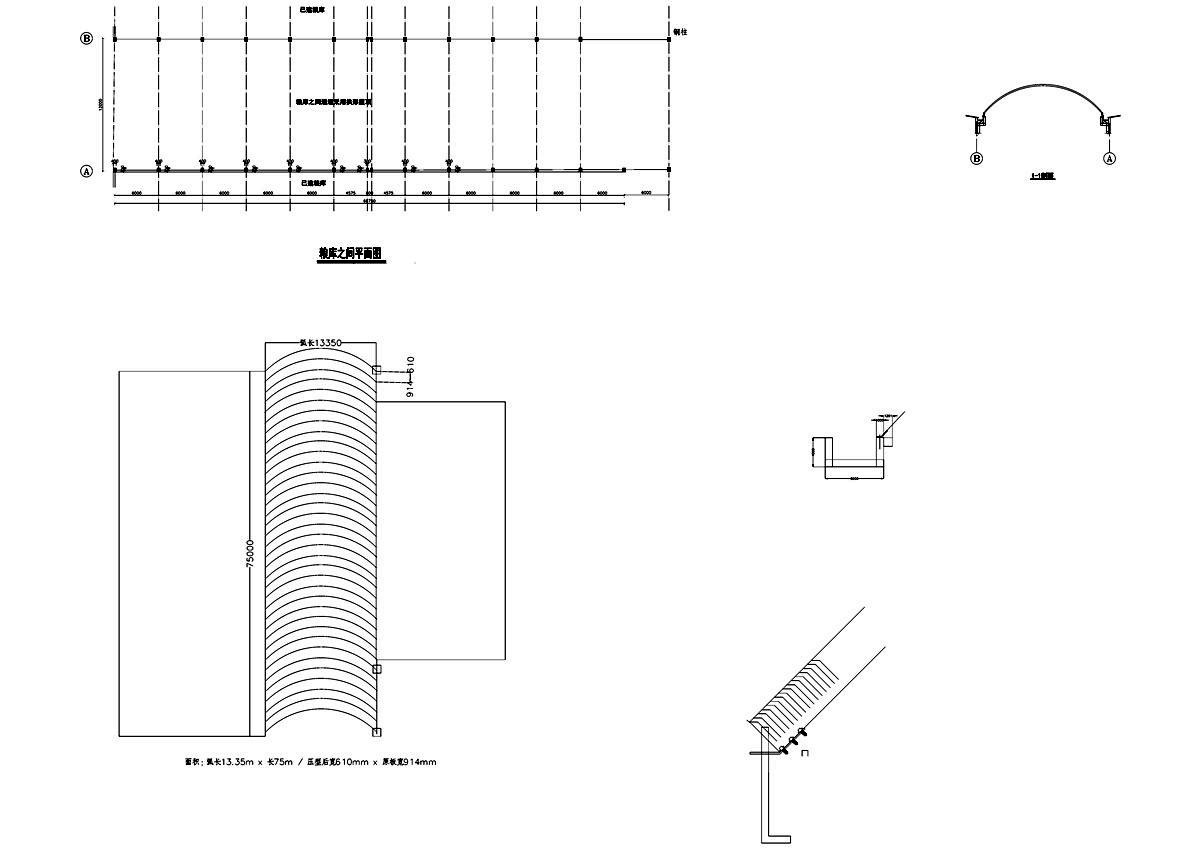

下面是本份拱形屋顶仓间罩棚图纸的总览图:

图纸详情

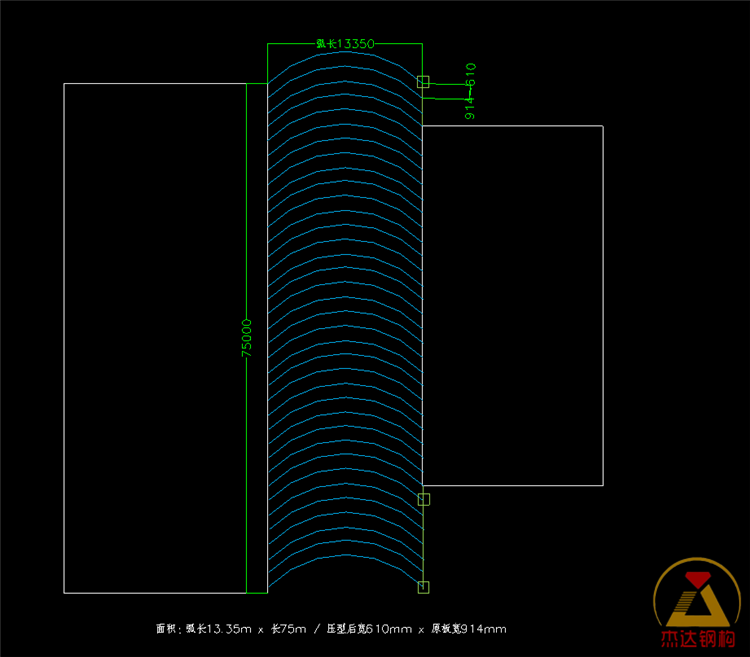

1.拱形屋顶俯视图,可见弧长是13.35m,仓间罩棚总长度为75米

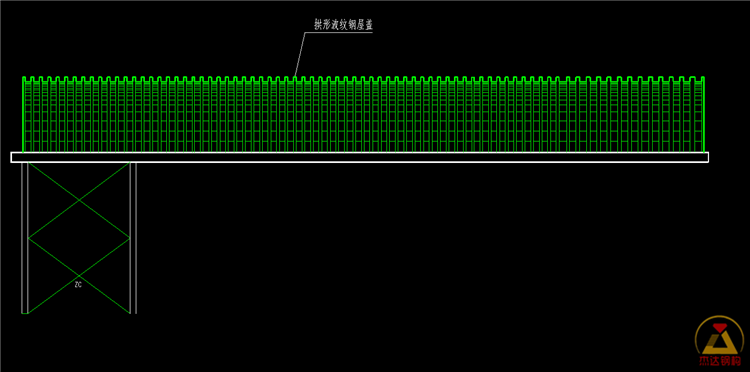

2.仓间罩棚侧视图

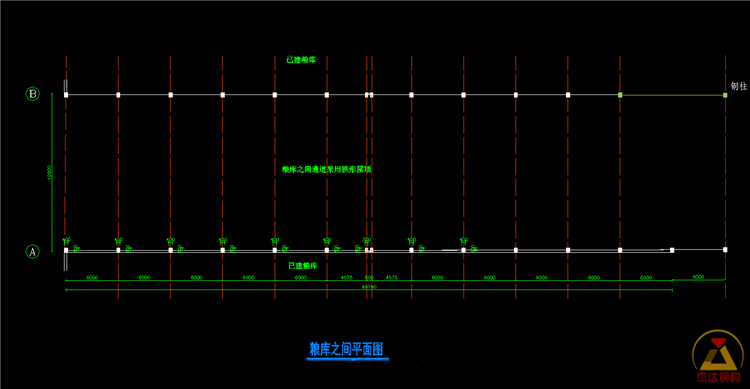

3.该拱形屋顶仓间罩棚平面图

仓间罩棚拱形屋顶是一种板架(屋面板和屋架)合一的结构形式,机械化的施工手段使其在与传统屋盖结构的竞争中,显示出极强的生命力,具有不可比拟的特点。

1、适用范围比较广

这种结构适用于正常条件下有较高净空要求的公共建筑,如展览厅、体育馆、市场、客运站等;一般工业和农业生产建筑,如车间、仓库、车库、舍房等;临时建筑和**建筑。

2、造价低

采用0.6mm~1.5mm厚的镀锌钢板实现板架合一的屋盖结构,跨越8m~42m,不需檩条和屋架,自重轻,用料省,尽管采用镀锌钢板,总造价仍低于传统结构。

3、工期短

自动化的施工设备,专业化的施工队伍使得3600m2的原料库屋盖施工仅用了5d时间,施工的高效率可为建设单位带来巨大的直接经济效益。

4、质量优

镀锌钢板强度高,耐腐蚀;机械封边连接不需栓焊,气密及防水性能极为可靠;室内粘附复合硅酸盐或顶喷聚氨酯保温层,可保证不同用户对保温隔热的要求,该结构的维护期为20年,维护也仅限于表面局部涂漆处理。

5、造型美,内部空间好

拱形屋面立面可随意设计,造型风格多变;彩色钢板屋盖可美化建筑群体风貌;室内无檩无梁,空间开阔,可随意分隔装饰,不受结构限制,使用极其方便。

该板型特点,机器成型有效宽度为610mm,展开宽度914mm,机器一体成型,方便快捷。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
