江西贵溪24米跨粮食储备库拱形屋顶图纸

拱形屋顶厂家 2022-06-07 15:22:15 图纸图集 3435 ℃ 0 评论

文中所示图集为江苏杰达钢结构工程有限公司在江西贵溪是施工得到拱形屋顶工程(24米跨粮食储备库拱形屋顶)CAD图纸。

图纸代码

本份图纸的代码为:砖混\粮库\江西 鹰潭 贵溪  24m × 48m

图纸总览

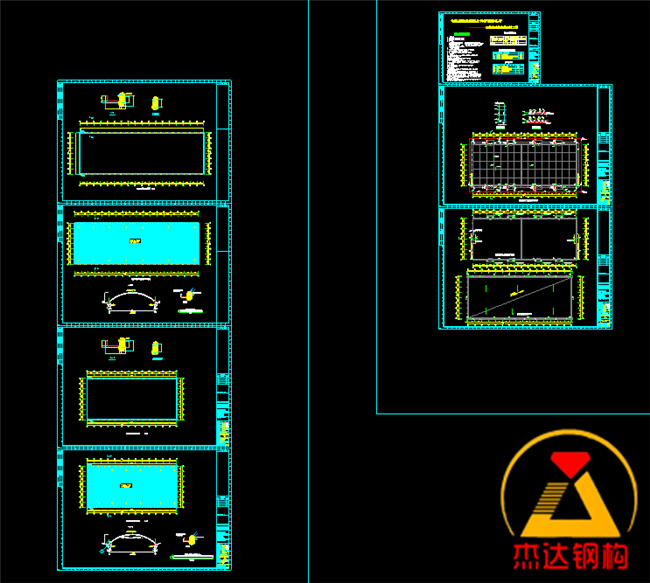

下面是本份拱形屋顶图纸的总览图:

图纸详情

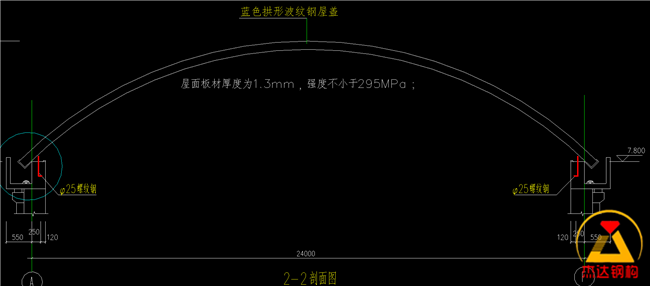

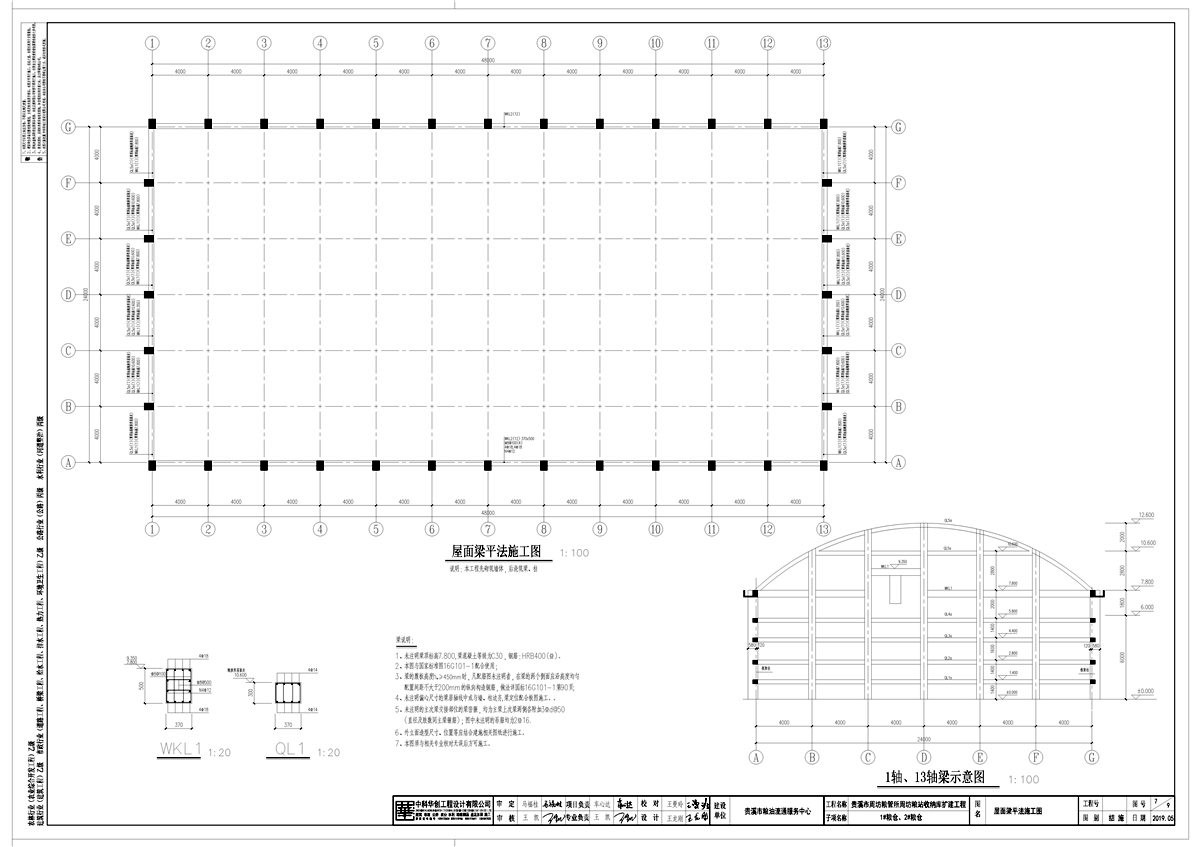

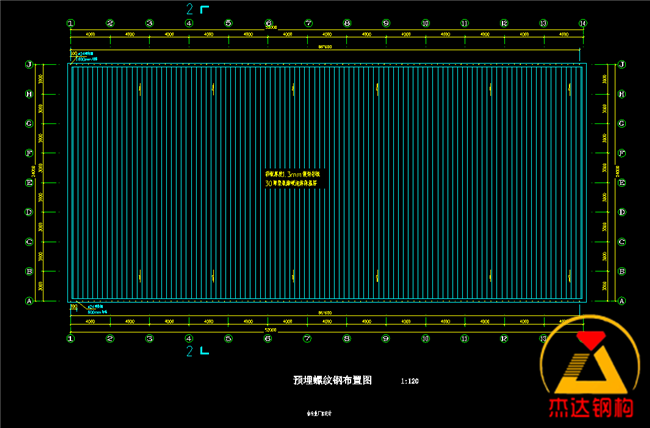

下图为拱形屋顶的平面布置图,可以看到这栋拱形屋顶的跨度是24米,长度是48米,建筑面积大概一千多平方米。

1.建设单位提供的本工程有关资料。

2.建筑和有关专业提供的有关资料。

3.设计规范

《建筑结构荷载规范》(GB50009-2001);

《建筑抗震设计规范》(GB50011-2001);

《钢结构设计规范》(GBJ17-88);

《冷弯薄壁型钢结构技术规范》(GBJ17-87);

《拱型波纹钢屋盖结构技术规程》(CECS167:2004);

《建筑设计防火规范》(GB50016-2006)

《建筑灭火器配置设计规范》(GB50140-2005)

《粮食平房仓设计规范》(GB50320-2001)

《全国民用建筑工程设计技术措施、给水排水》

二.工程概况及设计范围

1.本工程设计范围不包括室外总平面设计,仅为单体设计。

1.本工程为单层粮库,具体详建施总说明。

1.本工程设计范围内容包括:消防系统和雨水系统。

三.消防系统

1.室外消防用水量为25L/S.室外消防栓的布置详给排水总平面图

2.室内消防用水量为10L/S.

甲型消防柜:SG24D65-J,施工见04S202/20

配置长度为25米的衬胶水龙带。

《建筑灭火器配置设计规范》GB50140-2005 的要求,

3.按该场所的危险等级为中危险级,火灾类别为A类,配置数量见平面图

四.雨水系统

建筑屋面雨水全部外排,经室外落水管排入库区雨水管网,雨水斗全部采用87型。

五.施工说明

1.室内消火栓系统给水管道采用热镀锌钢管,采用丝接,埋地管道等

应采用加强级沥青防腐。

2.立管及水平管支,吊架安装详国标03S402,管道穿越楼板,梁,外墙等均应预留孔洞,预埋套管(02S404-15A型),套管尺寸给水管比安装管大两档,排水管比安装管大一档。做法详见96S406图集.

3.消火栓给水管道的试验压力为1.0MPa,保持2小时无明显渗漏为合格。

4.阀门选用:管径≥DN50采用优质闸阀或碟阀,耐压等级均为1.0MPa,止回阀采用静音式止回阀.

5.各类设备、管材、阀门等到货后,应检查并确认符合制造厂的技术规定

和本设计的技术要求后方可进行安装。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
