山东莱芜30米跨钢结构拱形屋顶图纸

该图纸是30米跨钢结构拱形屋顶图纸，长度为45米，一共有两跨，建筑面积为2700平方米，需要安装山墙。该拱形屋顶的板材厚度是1.3mm，需要压型的型号为914-610型，并且需要安装山墙。

下面为该拱形屋顶图纸的PDF框选截图及先关说明文件。

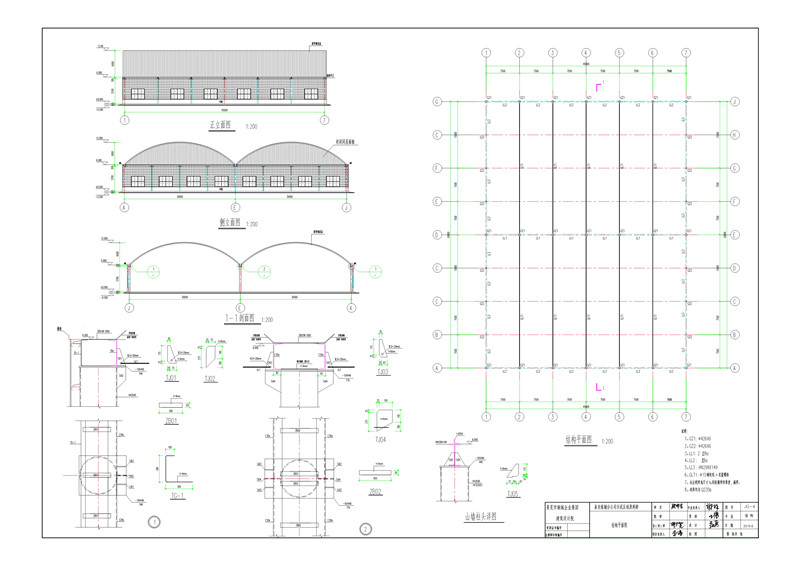

1、下图为拱形屋顶的侧面图、正面图、平面布置图，及柱顶详图。

2、下图为钢构拱形屋顶的柱脚详图

结构设计总说明

一、工程及结构设计概况

本工程为泰东炼钢分公司污泥压球原料跨,总建筑面积2796㎡,采用拱形钢屋盖结构形式。

二、设计依据

1、业主提供的设计任务书、本工程的地质勘察报告等

2、本工程结构的设计使用年限为50

3、设计中采用的国家及地方规范、规程

(1)、《建筑结构可靠度设计统一标准》(GB50068-2001)

(2)、《建筑结构荷载规范》(GB50009-2001)

(3)、《建筑抗震设计规范》(GB50011-2001)

(4)、《钢结构设计规范》(GB50017-2003)

(5)、《混凝土结构设计规范》(GB50010-2002)

(6)、《建筑钢结构焊接技术规程》(JGJ81-2002)

三、设计主要荷载

1、恒载:0.2KN/m%%1402

2、风载:0.4KN/m%%1402

雪载:0.4KN/m%%1402

3、地震作用:地震基本烈度6,设计地震分组:二,设计基本地震加速:0.20g,结构阻尼比:0.035,场地土类别:2,地震影响系数曲线取自《建筑抗震设计规范》(GB50011-2001)

四、主要材料

1、钢材

钢材材质应分别符合现行国家标准《碳素结构钢》(GB/T700-1988)和《低含金高强度结构钢》(GB/T1591-1994)并应满足抗拉强度、伸长率、屈服点、冷弯试验、冲击韧性的要求,保证化学成分硫、磷等符合限值,保证碳含量符合限值。

对抗震结构钢材应满足强屈比≥1.2,伸长率>20%的要求。对焊接承重结构,当板厚≥40mm,为防止钢材的层状撕裂而采用Z向钢时,其材质应符合现行国家标准《厚度方向性能钢板》(GB/T5313)的规定

2、焊接材料

手工焊接时,钢材采用Q235钢,焊接应采用E43系列焊条;当采用自动焊、半自动焊或二氧化碳保护焊时,应按《建筑钢结构焊接技术规程》的规定,选用与母材相匹配的焊丝和焊剂,并应符合现行国家标准的规定要求。当不同材质钢材互焊时,应采用与低强度等级匹配的焊接材料,并应符合现行国家标准《碳钢焊条》(GB/T5117)或《低碳含金钢焊条》(GB5118)的规定。

五、施工

1、施工中应遵守下列规范:

(1)、《钢结构工程施工质量验收规范》(GB50205-2001)

(2)、《混凝土结构工程施工质量验收规范》(GB50204-2002)

(3)、《建筑钢结构焊接技术规程》(JGJ81-2002)

2、钢结构焊接施工前,应根据钢材、焊接材料、接头形式、焊接工艺等按照《建筑钢结构焊接技术规程》(JGJ81-2002)的规定要求进行焊接工艺评定。其工艺评定、焊接方法、试验内容和结果

尚应得到监理单位的认可。

3、焊缝质量检验等级:所有对接接口、等强拼接、全熔透坡口焊缝为二级焊缝。其他为三级焊缝,并应按照《钢结构工程施工质量验收规范》(GB50205-2001)中的规定进行检验。

4、所有钢结构构件边缘加工宜采用精密切割(自动切割、半自动切割)或机械刨边等方法进行,不允许过切损伤钢材。

5、对节点构造复杂的钢结构构件和施工时需在工厂分解制做的大型构件,出厂前应进行预拼装。

6、钢材对接接头要求等强焊接,焊透全截面,应配置引弧板施焊,引弧板割去处应予打磨平整。对梁与柱刚性连接时,拼接接口焊后割除梁上下翼缘两侧多余的衬垫板应进行打磨修整,R=10圆滑过渡,并在下翼缘衬垫板下方通长补焊6mm角焊缝。

7、构件在运输吊装时,应采用加固措施防止变形和损坏。

8、钢结构安装完成受力后,不得在主要受力构件上施焊。

六、钢结构涂装

1、除锈:

钢结构在制作时,表面应彻底除锈。除锈等级达到Sa2级,应符合国家现行标准

《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)的规定。

2、涂装

构件除锈完成后涂两道防锈底漆,工厂和现场各涂一道面漆,漆膜总厚度不小于125μm。

构件除锈完成后,应在8小时(湿度较大时2-4小时)内涂第一道防锈漆,底漆充分干燥后才

允许次层涂装。

七、其它

1、除注明外,本图所注尺寸均以毫米计,标高以米计,均为相对标高

2、对于钢结构设计图,施工前须根据设计图编制钢结构施工详图

3、图例

高强度螺栓

普通螺栓

安装螺栓

圆孔

（上图为结构设计总说明图纸）

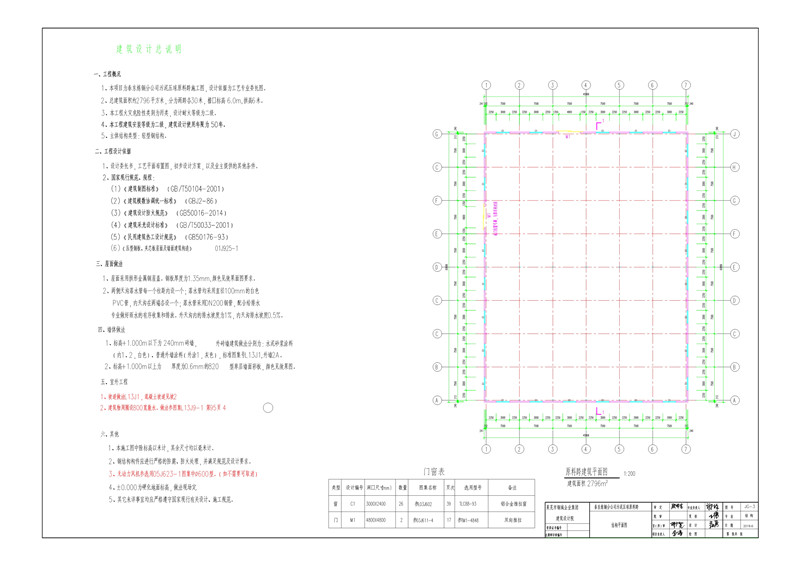

建筑设计总说明

一、工程概况

一、工程概况

1、本项目为泰东炼钢分公司污泥压球原料跨施工图,设计依据为工艺专业委托图。

2、总建筑面积约2796平方米,分为两跨各30米,檐口标高6.0m,拱高6米。

3、本工程火灾危险性类别为丙类,设计耐火等级为二级。

4、本工程建筑安装等级为二级,建筑设计使用年限为50年。

4、本工程建筑安装等级为二级,建筑设计使用年限为50年。

5、主体结构类型:轻型钢结构。

二、工程设计依据

二、工程设计依据

1、设计委托书,工艺平面布置图,初步设计方案,以及业主提供的其他条件。

2、国家现行规范、规程:

2、国家现行规范、规程:

(1)《建筑制图标准》(GB/T50104-2001)

(1)《建筑制图标准》(GB/T50104-2001)

(2)《建筑模数协调统一标准》(GBJ2-86)

(2)《建筑模数协调统一标准》(GBJ2-86)

(3)《建筑设计防火规范》(GB50016-2014)

(3)《建筑设计防火规范》(GB50016-2014)

(4)《建筑采光设计标准》(GB/T50033-2001)

(4)《建筑采光设计标准》(GB/T50033-2001)

(5)《民用建筑热工设计规范》(GB50176-93)

(5)《民用建筑热工设计规范》(GB50176-93)

(6)《压型钢板、夹芯板屋面及墙面建筑构造》01J925-1

三、屋面做法

三、屋面做法

1、屋面采用拱形金属钢屋盖。钢板厚度为1.35mm,颜色见效果面图要求。

2、两侧天沟落水管每一个柱距内设一个;落水管均采用直径100mm的白色PVC管,内天沟在两端各设一个;落水管采用DN200钢管,配合给排水专业做好雨水的有序收集和排放。外天沟内的排水坡度为1%%%,内天沟排水坡度0.5%%%。

四、墙体做法

1、标高+1.000m以下为240mm砖墙,外砖墙建筑做法分别为:水泥砂浆涂料

(内1、2,白色)、普通外墙涂料(外涂1,灰色),标准图集号L13J1,外墙2A。

2、标高+1.000m以上为

厚度为0.6mm的820

型单层墙面彩板,颜色见效果图。

五、室外工程

1、坡道做法L13J1,混凝土坡道见坡2

2、建筑物周圈设800宽散水。做法参图集L13J9-1第95页4

六、其他

1、本施工图中除标高以米计,其余尺寸均以毫米计。

2、钢结构构件应进行严格的防腐、防火处理,并满足规范及设计要求。

3、无动力风机参选用05J623-1图集中%%C600型。(如不需要可取消)

4、%%P0.000为硬化地面标高,做法现场定.

5、其它未详事宜均应严格遵守国家现行有关设计、施工规范。

基础做法说明:

一.钢筋:%%130表示HPB235级,%%131表示HRB335级;混凝土:基础及短柱为C30,垫层为C15素混凝土,钢筋保护层厚度为40mm。

二.基础设计时地基承载力特征值按fak=140kPa考虑。

三.基础施工注意事项:

1.开挖基槽时,在基础底设计标高以上,预留适当厚度约(200mm)的土,待基础施工时,再挖至基础底设计标高.

2.开挖基槽时,如遇坟坑,枯井,人防工事,软弱土层等异常情况,应通知勘察与设计单位处理.再挖至基础底设计标高.

3.基槽开挖完毕,应进行钎探,然后会同勘察设计单位验槽.

4.基础埋入老土的深度不应少于200mm.

5.基底超挖部分应用三七灰土分层回填夯实,压实系数不小于0.96。

6.预埋地脚螺栓要求:轴线偏差<5mm,柱顶高差<15mm.

四.图中标高以米为单位,尺寸以毫米为单位。

五.本工程施工时应严格执行《混凝土结构工程施工质量验收规范》(GB50204-2002)及

《建筑地基基础工程施工质量验收规范》(GB50202-2002)等现行施工验收规范和规程.

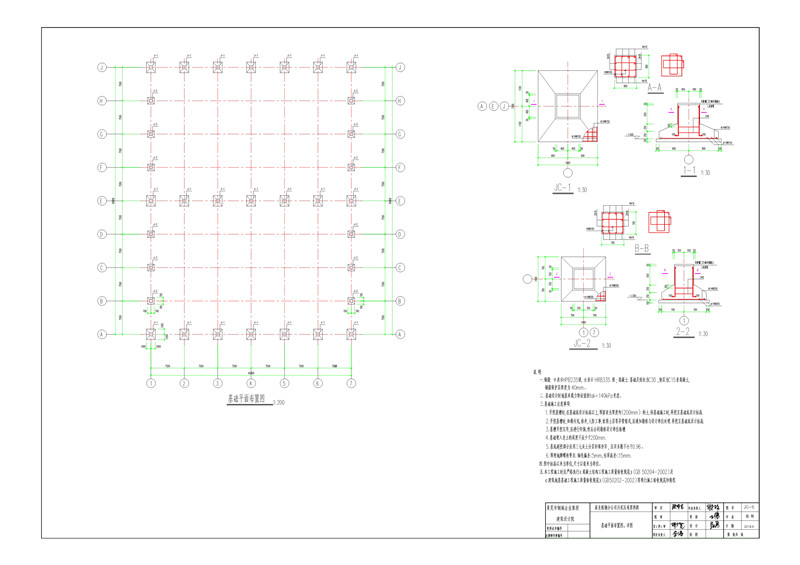

(下图是拱形屋顶基础图，下面的说明文件是拱形屋顶基础做法的说明)
