四川达州17米跨拱形屋顶图纸

拱形屋顶厂家 2019-06-26 17:27:06 图纸图集 3410 ℃ 0 评论

这是四川达州１７米跨度的拱形屋顶，从图中可以看出该拱形屋顶的跨度为连跨，一共有６栋，使用的是上海宝钢１．０板材厚度的彩图卷。

该拱形屋顶的下部结构为钢结构，使用的是３００＊３００的Ｈ钢，连跨拱形屋顶安装在Ｈ钢上部的水槽内，钢天沟的厚度是６ｍｍ。

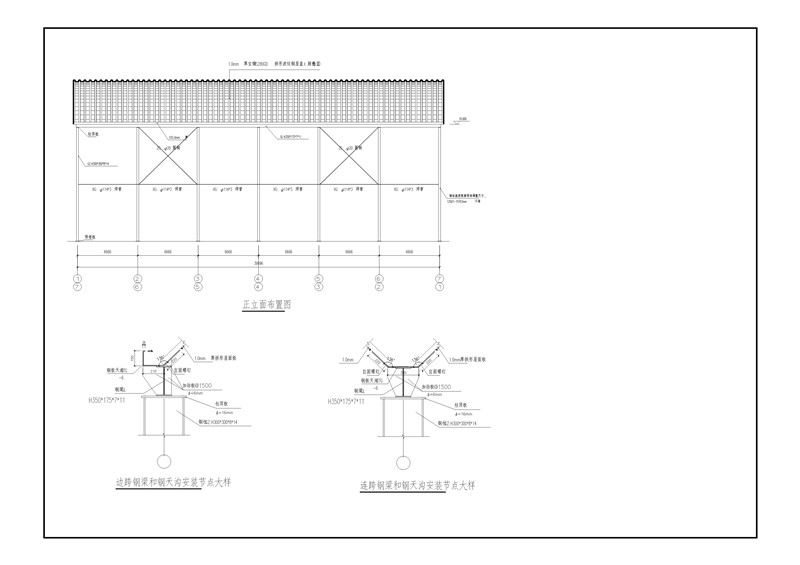

下文该拱形屋顶图纸的ＪＰＧ图片：

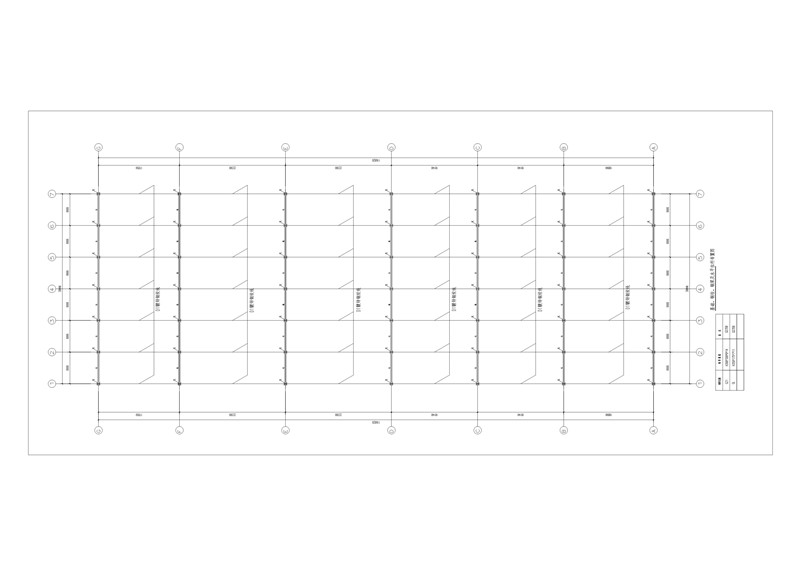

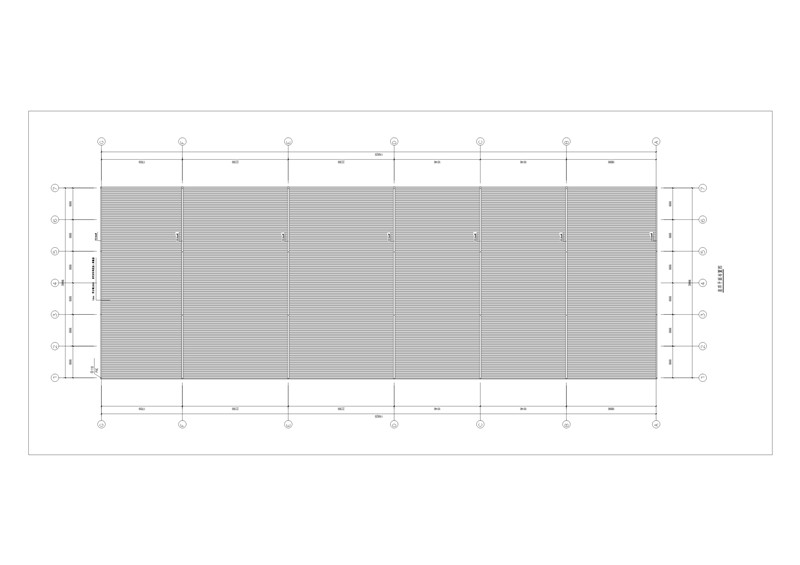

下图为该栋水泥厂拱形屋顶的平面布置图。

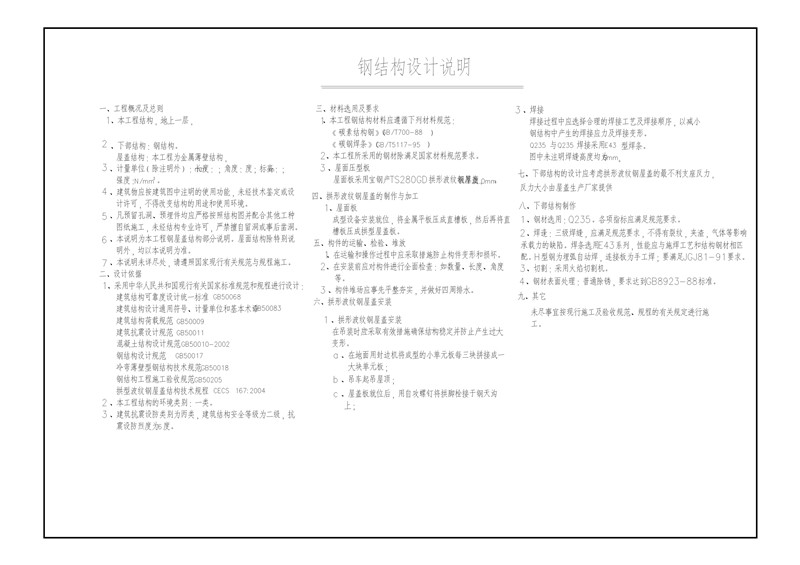

钢结构拱形屋顶设计说明如下：

一、工程概况及总则

１、本工程结构，地上一层，

２、下部结构：钢结构。

屋盖结构：本工程为金属薄壁结构，

３、计量单位（除注明外）：长度：ｍｍ；角度：度；标高：

强度：２。Ｎ／ｍｍ

４、建筑物应按建筑图中注明的使用功能，未经技术鉴定或设计许可，不得改变结构的用途和使用环境。

５、凡预留孔洞、预埋件均应严格按照结构图并配合其他工种

图纸施工，未经结构专业许可，严禁擅自留洞或事后凿洞。

６、本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外，均以本说明为准。

７、本说明未详尽处，请遵照国家现行有关规范与规程施工。

二、设计依据

１、采用中华人民共和国现行有关国家标准规范和规程进行设计：

建筑结构可靠度设计统一标准ＧＢ５００６８

建筑结构设计通用符号、计量单位和基本术语ＧＢ５００８３

建筑结构荷载规范ＧＢ５０００９

建筑抗震设计规范ＧＢ５００１１

混凝土结构设计规范ＧＢ５００１０－２００２

钢结构设计规范ＧＢ５００１７

冷弯薄壁型钢结构技术规范ＧＢ５００１８

钢结构工程施工验收规范ＧＢ５０２０５

拱型波纹钢屋盖结构技术规程ＣＥＣＳ１６７：２００４

２、本工程结构的环境类别：一类。

３、建筑抗震设防类别为丙类，建筑结构安全等级为二级，抗震设防烈度为６度。
