重庆涪陵19米跨网球场无梁拱CAD图纸

一句话总结：图中所示的是重庆涪陵能源实业集团有限公司的网球场拱形屋顶图纸。该拱形屋顶的跨度为19米，强度为37.5米，使用的是1.0的厚度的610型的彩钢拱形屋面，屋顶的材料为宝钢产的镀铝锌彩涂卷颜色为象牙白，它的山墙需要使用5个厚的耐力板。

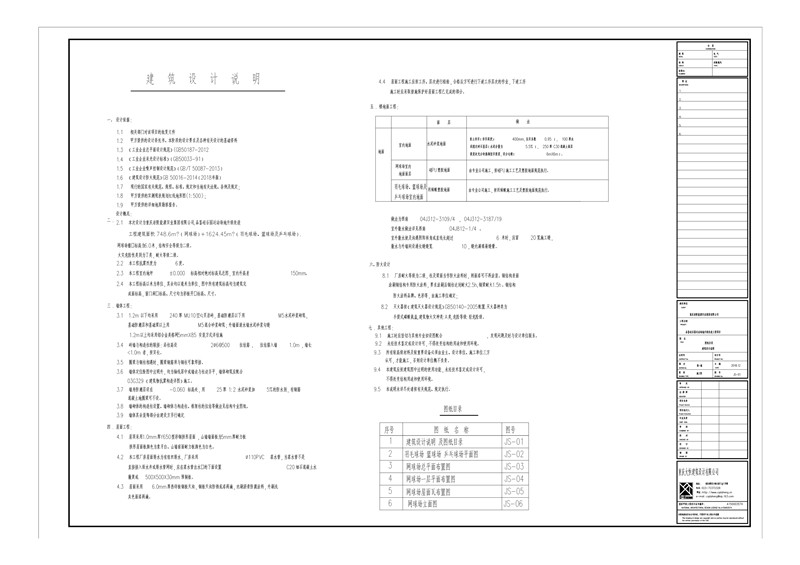

拱形屋顶网球场建筑设计说明：

一.设计依据:

1.1相关部门对该项目的批复文件

1.2甲方提供的设计委托书、本阶段的设计要求及各种有关设计的基础资料

1.3《工业企业总平面设计规范》(GB50187-2012

1.4《工业企业采光设计标准》(GB50033-91)

1.5《工业企业噪声控制设计规范》(GB/T 50087-2013)

1.6《建筑设计防火规范》GB 50016—2014(2018年版)

1.7现行的国家有关规范、规程、标准、规定和当地有关法规、条例及规定;

1.8甲方提供的实测现状规划红线地形图(1:500);

1.9甲方提供的详细地质勘察报告。

二.设计概况:

2.1本次设计为重庆涪陵能源实业集团有限公司,品鉴硅谷园运动场地升级改造

工程建筑面积:748.6m%%172(网球场)+1624.45m%%172(羽毛球场、篮球场及乒乓球场).

网球场檐口标高为6.0米,结构安全等级为二级。

火灾危险性类别为丁类,耐火等级二级。

2.2本工程抗震烈度为6度。

2.3本工程室内地坪

%%P0.000标高相对绝对标高见总图,室内外高差150mm。

2.4本工程标高以米为单位,其余均以毫米为单位,图中所有建筑标高均为建筑完

成面标高,窗门洞口标高、尺寸均为彩板开口标高、尺寸。

三.墙体工程:

3.11.2m以下均采用240厚

MU10空心页岩砖,基础防潮层以下用

M5水泥砂浆砌筑,基础防潮层和基础梁以上用

M5混合砂浆砌筑;外墙面清水墙水泥砂浆勾缝

1.2m以上均采用铝合金美格网5mmX85 安装方式详结施

3.4砖墙与构造柱的联接:沿柱高设2%%c6@500拉结筋,拉结筋入墙1.0m,墙长<1.0m者,按实长。

3.5圈梁与钢柱相遇时,圈梁钢筋须与钢柱可靠焊接。

3.6墙体定位除图中注明外,均为轴线居中或墙边与柱边齐平,墙体砌筑应配合

03G329《建筑物抗震构造详图》施工。

3.7墙身防潮层设在-0.060标高处,用25厚1:2水泥砂浆加5%的防水剂,有钢筋混凝土地圈梁可不设。

3.8墙砌体的构造柱设置、墙砌体与构造柱、框架柱的拉结等做法见结构专业图纸。

3.9墙体其余装饰部分由建设方另行确定.

三.墙体工程:

以下均采用240厚MU10空心页岩砖,基础防潮层以下用

水泥砂浆砌筑,

基础防潮层和基础梁以上用

混合砂浆砌筑;外墙面清水墙水泥砂浆勾缝

1.2m以上均采用铝合金美格网5mmX85 安装方式详结施

3.4砖墙与构造柱的联接:沿柱高设拉结筋拉结筋入墙者,按实长。

3.5圈梁与钢柱相遇时,圈梁钢筋须与钢柱可靠焊接。

3.6

墙体定位除图中注明外,均为轴线居中或墙边与柱边齐平,墙体砌筑应配合03G329《建筑物抗震构造详图》施工。

3.7墙身防潮层设在厚1:2水泥砂浆加5%的防水剂,有钢筋混凝土地圈梁可不设。

3.8墙砌体的构造柱设置、墙砌体与构造柱、框架柱的拉结等做法见结构专业图纸。

3.9墙体其余装饰部分由建设方另行确定.

四.屋面工程:

4.1屋顶采用1.0mm厚Y650型彩钢拱形屋面 ,山墙墙面板为5mm厚耐力板拱形屋面板颜色为象牙白、山墙前面耐力板颜色为白色。

4.2本工程厂房屋面排水为有组织排水,厂房采用

落水管,当落水管不是直接接入雨水井或排水管网时,应在落水管出水口的下面设置C20细石混凝土水簸箕或500X500X30mm预制板。

4.3屋面采用6.0mm厚热锌板钢板天沟,钢板天沟防锈底漆两遍,内刷沥青防腐涂料,外刷浅灰色面漆两遍。

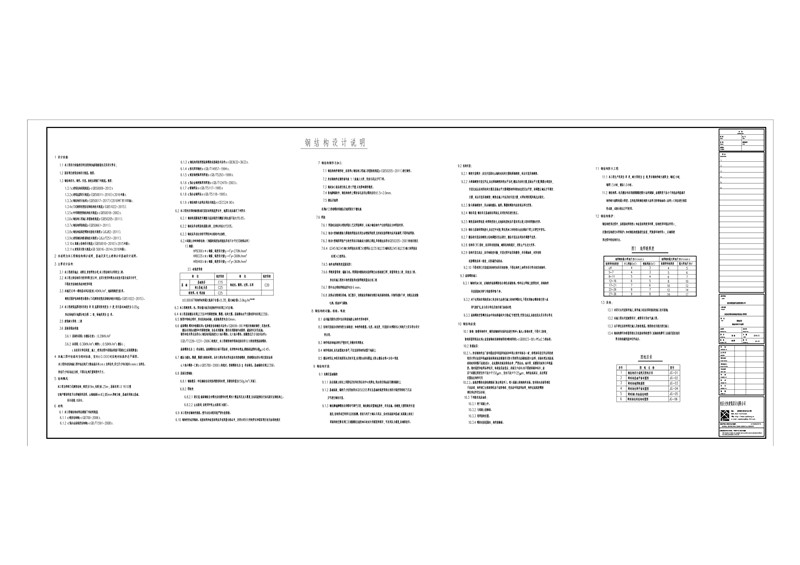

篮球场拱形屋顶钢结构设计说明

1 设计依据:

1.1 本工程设计依据建设单位提供的地质勘察报告及其设计要求;

1.2 国家现行建筑结构设计规范、规程。

1.3 钢结构设计、制作、安装、验收应遵循下列规范、规程:

1.3.1《建筑结构荷载规范》(GB50009-2012)

1.3.2《建筑抗震设计规范》(GB50011-2010)(2016年版).

1.3.3《钢结构设计标准》(GB50017-2017)(2018年7月1日实施).

1.3.4《门式刚架轻型房屋钢结构技术规范》(GB51022-2015).

1.3.5《冷弯薄壁型钢结构技术规范》(GB50018-2002).

1.3.6《钢结构工程施工质量验收规范》(GB50205-2011).

1.3.7《钢结构焊接规范》(GB50661-2011).

1.3.8《钢结构高强度螺栓连接技术规程》(JGJ82-2011).

1.3.9《建筑钢结构防腐蚀技术规程》(JGJ/T251-2011).

1.3.10《混凝土结构设计规范》(GB50010-2010)(2015年版).

1.3.11《建筑设计防火规范》GB 50016—2014(2018年版).

2 本说明为本工程钢结构部分说明,基础及其它土建部分详基础设计说明。

3 主要设计条件:

3.1 本工程建设地点:涪陵区,按重要性分类,本工程结构安全等级为二级。

3.2 本工程主体结构设计使用年限为50年,在设计使用年限内未经技术鉴定或设计许可,

不得改变结构的用途和使用环境

3.3 本地区50年一遇的基本风压值为0.40KN/m2,地面粗糙度为B类。

刚架及围护结构体型系数按《门式刚架轻型房屋钢结构技术规范》(GB51022-2015)。

3.4 本工程建筑抗震设防类别为 丙 类.抗震设防烈度为 六 度;设计基本加速度为 0.05g;

所在场地设计地震分组为第 二 组,场地类别为 Ⅱ 类。

3.5 建筑耐火等级:二级

3.6 屋面荷载标准值:

3.6.1 屋面恒荷载(含檩条自重):0.20KN/m2

3.6.2 活荷载:0.30KN/m2(刚架);0.50KN/m2(檩条);

(未经设计单位同意,施工,使用过程中荷载标准值不得超过上述荷载限值)

4 本施工图中标高均为相对标高,室内%%p0.000对应绝对标高参总平面图。

本工程所有结构施工图中标注的尺寸除标高以米(m)为单位外,其它尺寸均以毫米(mm)为单位。

所有尺寸均以标注为准,不得以比例尺量取图中尺寸。

5 结构概况:

本工程为单跨门式刚架结构,跨度为19m,柱距为6.25m;屋面采用1.0 Y610型

宝钢产镀铝锌象牙白彩钢拱形屋顶。山墙墙面6m以上为5mm厚耐力板,基础采用独立基础。

吊车荷载:无吊车。

6 材料:

6.1 本工程钢结构材料应遵循下列材料规范:

6.1.1 《碳素结构钢》(GB700-2006).

6.1.2 《低合金高强度结构钢》(GB/T1591-2008).

6.1.3 《钢结构用扭剪型高强螺栓连接副技术条件》(GB3632~3633).

6.1.4 《熔化焊用钢丝》(GB/T14957-1994).

6.1.5 《碳素钢埋弧焊用焊剂》(GB/T5293-1999).

6.1.6 《低合金钢埋弧焊用焊剂》(GB/T12470-2003).

6.1.7 《碳钢焊条》(GB/T5117-1995)

6.1.8 《低合金钢焊条》(GB/T5118-1995).

6.1.9 《钢结构防火涂料应用技术规范》(CECS24:90).

6.2 本工程所采用的钢材除满足国家材料规范要求外,地震区尚应满足下列要求:

6.2.1 钢材的屈服强度实测值与抗拉强度实测值与的比值不应大于0.85。

6.2.2 钢材应具有明显的屈服台阶,且伸长率应大于20%。

6.2.3 钢材应具有良好的可焊性和合格的冲击韧性,

6.2.4混凝土和砖砌体结构:(钢筋的强度标准值应具有不小于95%%%的保证率)

1).钢筋:

HPB300(%%130)钢筋,强度设计值fy =f'y=270N/mm2

HRB335(%%131)钢筋,强度设计值fy =f'y=300N/mm2

HRB400(%%132)钢筋,强度设计值fy =f'y=360N/mm2

2). 砼强度等级

7 钢结构制作与加工:

7.1 钢结构构件制作时,应按照《钢结构工程施工质量验收规范》(GB50205-2011)进行制作。

7.2 所有钢构件在制作前均放 1:1放施工大样,复核无误后方可下料。

7.3 钢材加工前应进行校正,使之平整,以免影响制作精度。

7.4 除地脚锚栓外,钢结构构件上螺拴钻孔直径比螺栓直径大1.5~2.0mm.

7.5 檩条及墙梁:

采用M12普通螺栓将檩条及墙梁固定于檩托板.

7.6 焊接:

7.6.1 焊接时应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力和焊接变形。

7.6.2 组合H型钢的腹板与翼缘的焊接应采用自动埋弧焊机焊,且四道连接焊缝均应双面满焊,不得单面焊接。

7.6.3 组合H型钢因焊接产生的变形应以机械或火焰矫正调直,具体做法应符合GB50205-2001的相关规定.

7.6.4  Q345与Q345钢之间焊接应采用E50型焊条.Q235与Q235钢间及Q345与Q235钢之间焊接应

采用E43型焊条。

7.6.5 构件角焊缝厚度范围见图1.

7.6.6 焊缝质量等级:端板与柱、梁翼缘和腹板的连接焊缝为全熔透坡口焊,质量等级为二级,其他为三级。

所有非施工图所示构件拼接用对接焊缝质量应达到二级.

7.6.7 图中未注明的焊缝高度均为 6 mm。

7.6.8 应保证切割部位准确、切口整齐,切割前应将钢材切割区域表面的铁锈、污物等清除干净,切割后应清除

毛刺、熔渣和飞溅物。

8.1 在运输及操作过程中应采取措施防止构件变形和损坏,

8.2 结构安装前应对构件进行全面检查:如构件的数量、长度、垂直度,安装接头处螺栓孔之间的尺寸是否符合设计

要求等。

8.3 构件堆放场地应事先平整夯实,并做好四周排水.

8.4 构件堆放时,应先放置枕木垫平,不宜直接将构件放置于地面上.

8.5 檩条卸货后,如因其他原因未及时安装,应用防水雨布覆盖,以防止檩条出现“白化”现象.

9 钢结构安装:

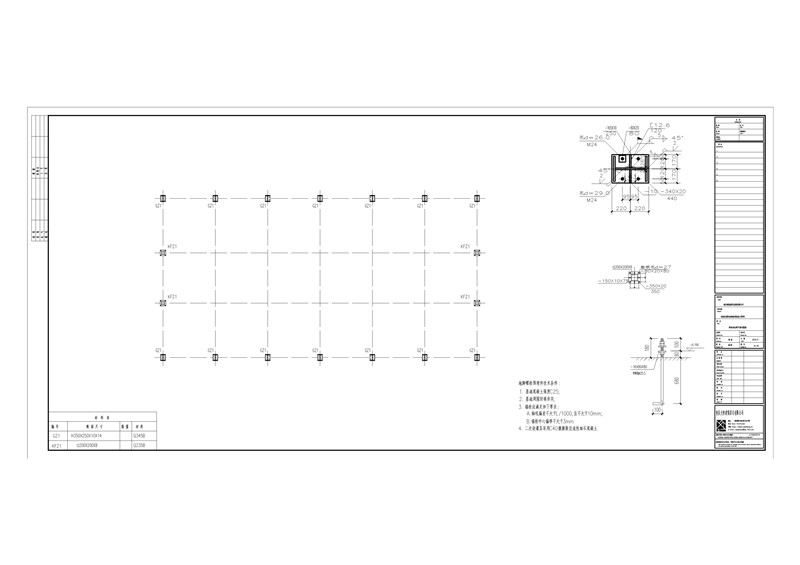

9.1 柱脚及基础锚栓:

9.1.1 应在混凝土短柱上用墨线及经纬仪将各柱中心线弹出,用水准仪将标高引测到锚栓上.

9.1.2 基础底板,锚栓尺寸经复验符合GB50205要求且基础砼强度等级达到设计强度等级的75%后

    方可进行钢柱安装。

9.1.3 钢柱脚地脚螺栓采用螺母可调平方案,钢柱脚应设置钢抗剪件,详见结施。待刚架,支撑等配件安装

就位,结构形成空间单元且经检测、校核几何尺寸确认无误后,应对柱底板和基础(或混凝土短柱)

顶面间的空隙采用C30微膨胀自流性细石砼或专用灌浆料填实,可采用压力灌浆,应确保密实。

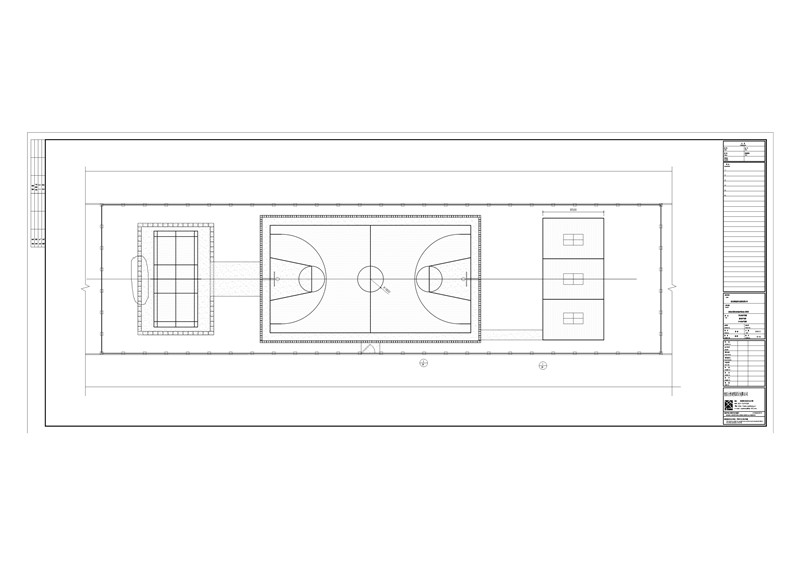

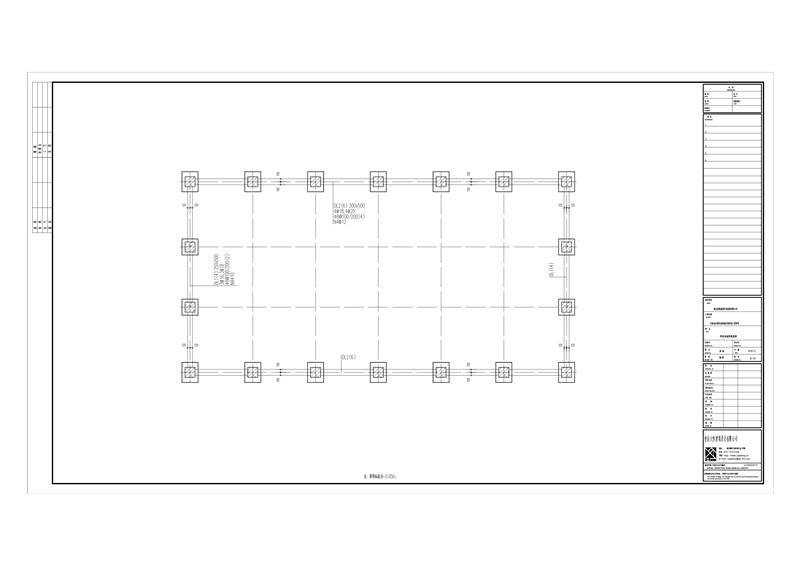

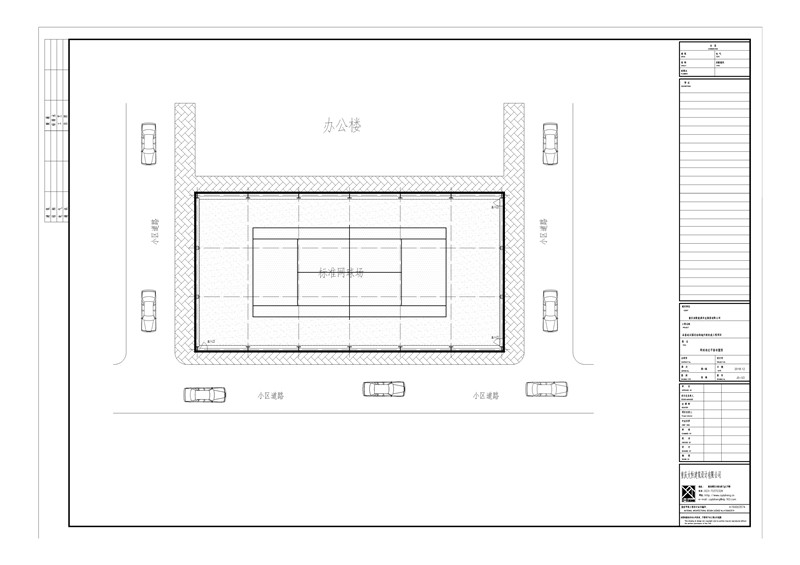

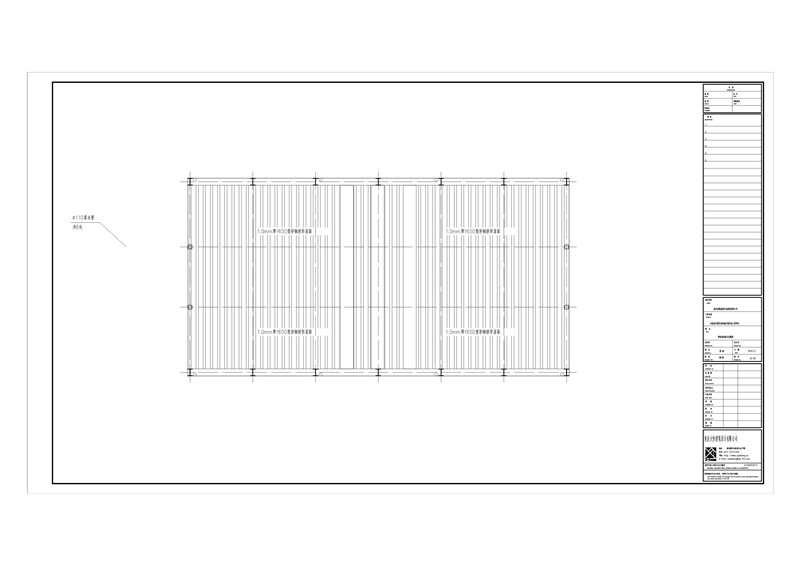

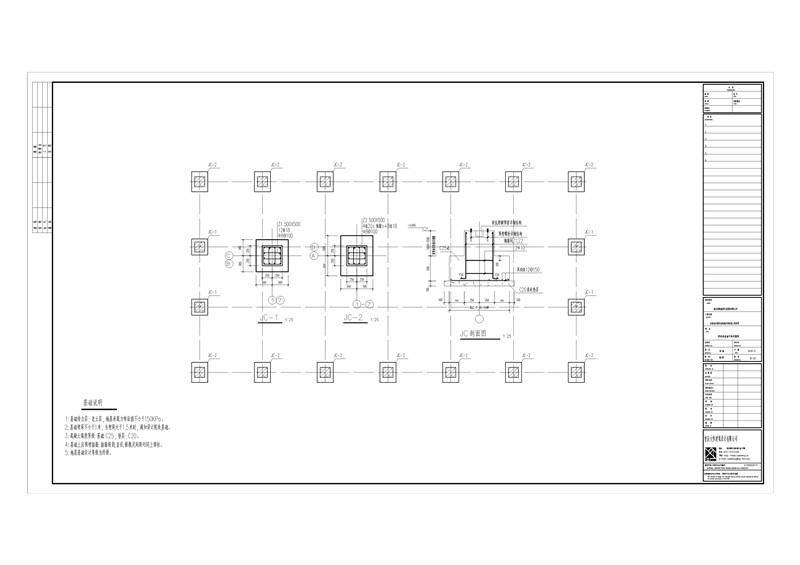

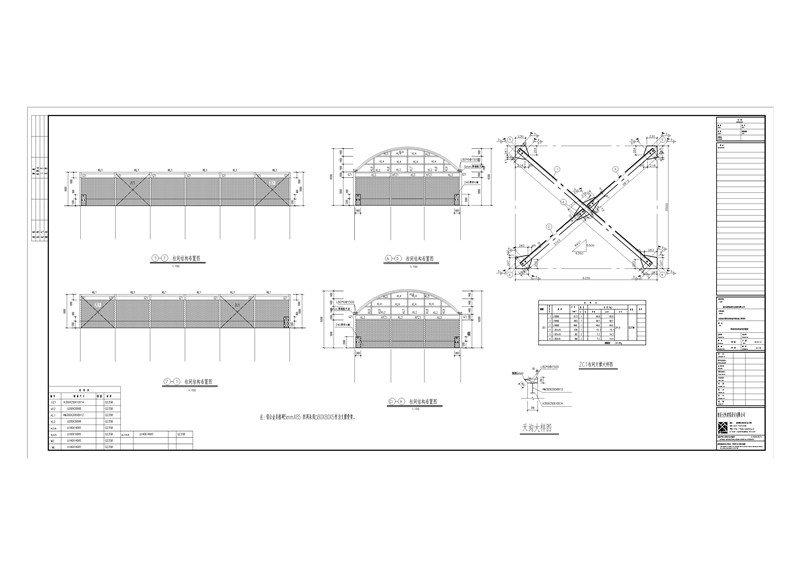

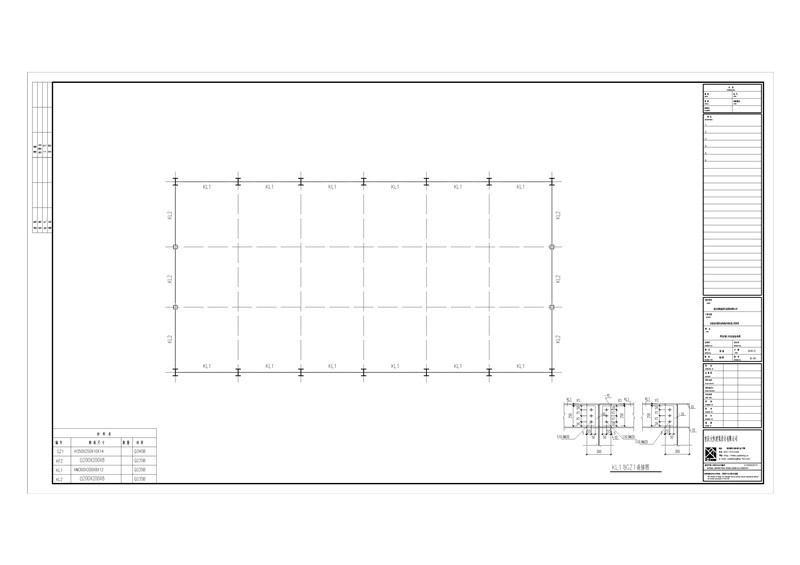

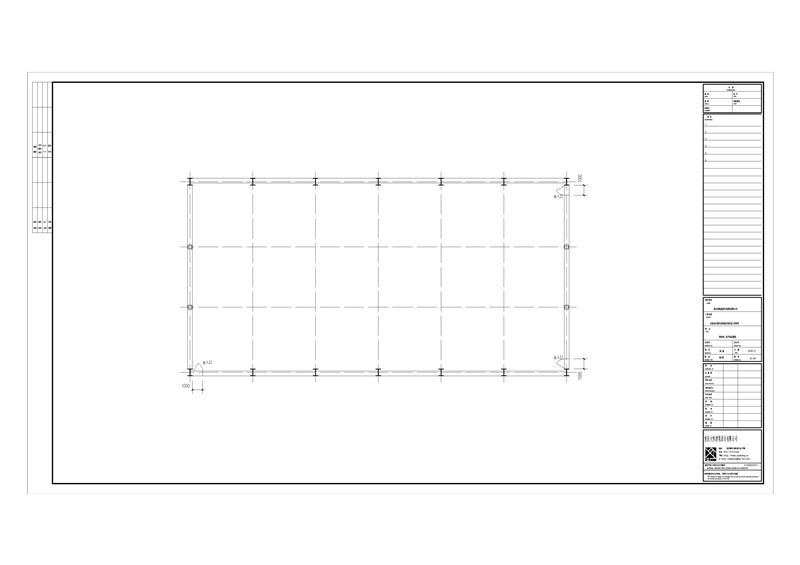

重庆拱形屋面结构网球场图纸其余部分：

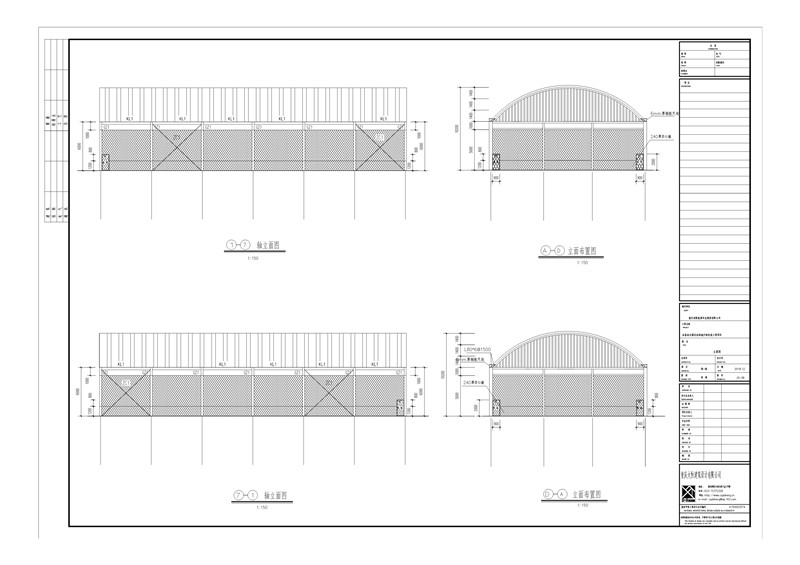

（从上图可以看出该拱形屋顶需要建立山墙，山墙颜色为白色，需要使用过的厚度为1.0mm。该拱形屋面的跨度为19米，长度为37米）
