《三连拱温室受风雪荷载时的结构计算》宋占军

三连拱温室受风雪荷载时的结构计算

宋占军（中国农业大学工程基础科学部）

摘要：建立1个主架和4个次架相间排列的三连拱形屋顶温室受风、雪荷载时的计算模型，阐述了它的计算方法；同时对规范中没有说明的附加风压力、附加风吸力、风载高度变化因数和多连拱型屋面的风载体型因数作了

分析。根据计算结果提出了改进温室结构设计的建议。

关键词：温室；结构设计，计算模型；计算方法

中图分类号TU261

目前，多连拱温室越来越多，其中比较普遍地采用了加强架和普通架（或称主架和次架）相间排列的结构形式。这种温室结构的设计计算还存在不少问题：首先，我国尚无温室设计规范可循，而主要参照工民建规范1，往往导致温室结构过于笨重，而且对于多连拱温室风载计算所必需的一些基本参数，在工民建规范“中也无可借鉴之处；其次.对于这种温室，应怎样选取计算模型，当既考虑风载又考虑雪载时选取什么样的拱轴线受力最优，温室设计何时取决于雪载、何时取决于风载……都值得研究。本文旨在通过对主、次架相间排列的三连拱型温室进行具体分析计算，建立计算模型，并提出有关这类温室结构设计的某些建议。

1、计算模型的建立

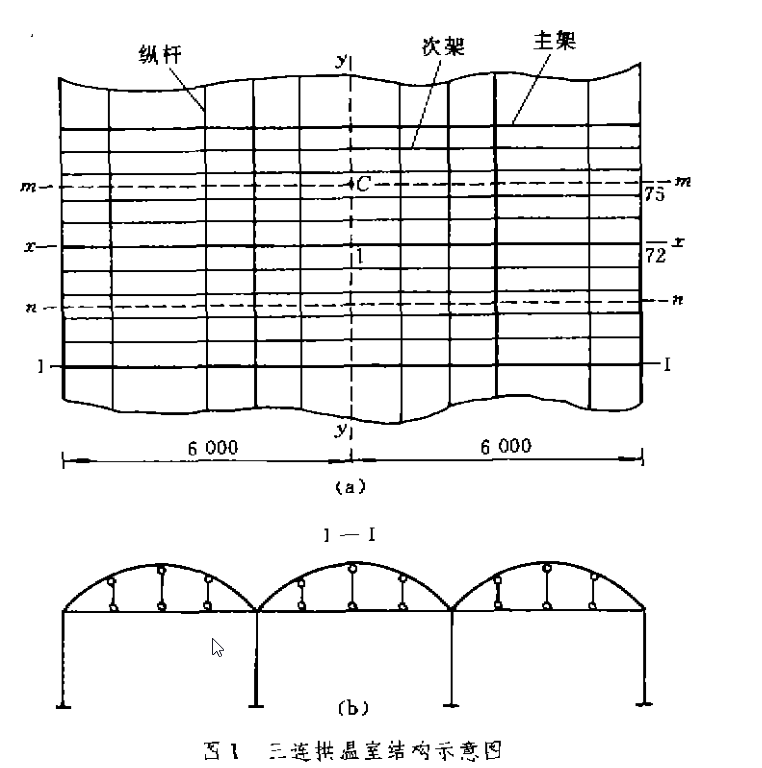

图1为具有1个主架和4个次架相间排列的拱轴为抛物线的三连拱温室的结构示意图。

受雪载或横向风载（风向垂直于温室纵向）作用时，因有主、次拱架之分，故应把沿温室横向取出m一n和n-n这2个截面截取的部分作为计算对象，该计算部分有x一x和y一y这2个对称面，应用结构力学方法[“2次取半，可得到该计算部分的1/4结构（图1(a)中的1-C-75-72部分），其立体图如图2所示（图中标出了部分结点号和单元号，左半结构与右半结构对称编号）。

其中，在y一y截面所截断的构件的结点1，2.3各处、其支承要求分2种情况确定：载荷对称于y-y截面时，L，=0.L、子0，L,子0，8，子0，8，=0、0.=0(这里L.L，和I，分别为结点沿x.y和x轴的线位移；0.0，和8.分别为结点处的截面绕x，y和轴转动的角位移）；载荷反对称于y一y截面时，L，0.L，=0.L。=0，0,=0.0,子0.a.0。x-x截面所截构件的结点10，23.27.40，59.72.76和m-m截面所截构件的结点13.26，30，43、62.75，79处的支承，因为雪载或风载均可视为对称于x-x截面或m-m截面，所以都按对称结构受对称载荷作用的情况处理，即L，0，L，=0，L:0，0,=0.0,0,0,=0。温室用材：主拱架为矩形钢管60×40×2.75；次拱架为薄壁钢管22×1.2；纵杆27-30，59-62，72-75和76-79为钢管30×1.8、其余纵杆均为22×1.2；水平拉杆单元~愈为p18×1.0（风载作用时，这些水平拉杆受压，易失稳，故不计入）。

2、载荷的确定

2.1、雪载

参照文献[1].拱型屋面水平投影面上的雪压标准值按下式计算：

pu=A4p2n(1)

式中：pm为标准雪压，kPa；4为屋面积雪分布因数；p，为基本雪压，kPa。以当地一般空旷平坦地面上统计所得30a一遇的最大积雪确定，按全国积雪分布图，对于北京地区，取pu=0.30kPa。

将文献[1]中的双跨情况的积雪分布因数推广到三连跨情况。由于本温室的矢跨比f/l=1.5/6>0.1.因此积雪为均布和不均布情况都要考虑。对不均布情况，u，要依坡屋面与水平面的夹角a决定。对于拱形屋面，a为拱顶和拱肩连接面与水平面所构成的角。本温室a=26、56°，按文献[1]所给数据，插值算得u4=0.98，应用结构力学方法取半，再由式（1）算得标准

雪压pn，化为拱架的线载荷，得到雪载g%。图3示出积雪不均布情况下雪载q、的数值（括号外为1/2主架的，括号内为次架的，下同）。计算表明，在所选拱轴线条件下积雪不均布情况较严重。

2.2、风载

参照文献[1]，垂直于温室外表面上的标准风压为

pxn=BuApw (2）

式中：powm为标准风压，kPa；β为风振因数，对于温室，取β=1；As为风压高度变化因数；n为风压体型因数；puc为基本风压，kPa，系以当地比较空旷平坦地面上离地10m高处统计的30a一遇

10s平均最大风速Vmas/(m·s-1）为标准，按公式pm0=vimr/1600确定的。按全国基本风压分布图，对于北京地区，取pwu=0.35kPa，相当于9级风的。

风压高度变化因数i。一般温室建在田野、乡村、丛林、丘陵以及房屋比较稀疏的中小城镇和大城市郊区，这属于规范“所说的B类地区，但规范给出的最小高度为5m时的么=0.8；对于高度只有3.8m的温室，显然不能满足计算要求，故按文献[4]给出的如下公式计算：

uA=（H/hr)20×350.18

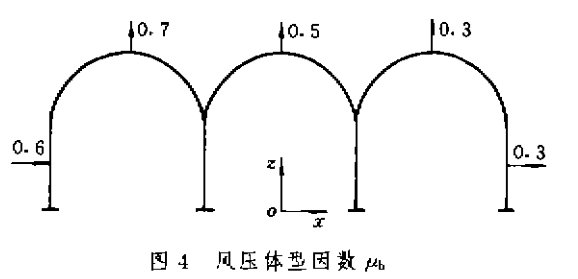

式中：h为梯度风高度，对于B类地区，取hr=350m；'为地面粗糙度因数，对于B类地区，取a'=0.16。求得：温室侧墙高H=2.3m时，u=0.625；温室顶高H=3.8m时，u然=0.734。风压体型因数A。对于多连拱形屋面，在工民建规范“中没有可借鉴的数据，因此，按农业部规划设计院设施农业研究所编辑的《温室结构技术条件》（以下简称《技术条件》），对三连拱形屋面所取的风载体型因数，如图4所示。为了与前述取半的计算模型相对应，将图4所示的体型因数分解为对称于z轴和反对称于x轴两部分的叠加，再分别取半，得到相应的拱形屋顶半结构的体型因数。

由式（2）求得温室外表面所受的标准风压，化为拱架载荷，得到如图5所示的风载gw。风载不仅会作用在温室外表面。而且对室内空气压力也会有影响，即形成附加风压力。对此。工民建规范]中无可参照，现根据《技术条件》中的数据，计算时采用室顶高处风压的1/5作为附加风载。

3、荷载组合的确定

按文献[1].温室的安全等级取二级，结构重要性因数取1，即不考虑它的影响。对于冷弯型薄壁钢结构，有2类荷载组合：当按承载能力极限状态设计时.考虑载荷效应的基本组合，采用式中：a，u为永久和可变荷载的分项因数，分别为1.2（1.0）和1.4.当永久载荷在荷载组合中对结构不利时取va=1.2，有利时取v。=1.0；Ca.Ca为永久和可变荷载的效应因数，它是结构或构件中的效应（如内力、应力等）与该效应的荷载的比值：G为永久荷载的标准值.Q1和Q为可变荷载的标准值；w为可变荷载的组合因数.当有2个或2个以上可变荷载参与组合其中包括风载时.取0.85，其他情况取1、0：w.为载荷短期效应时可变荷载的组合因数，当有风载参与组合时，取0.6，其他情况取1.0。

由于结构设计是在弹性工作区进行的，荷载产生的效应可以线性叠加，因此，总效应可以由总荷载一次算得，即S=CF，其中S为总效应，C为比例因数，F为总荷载。基本组合荷载为对于本温室，考虑的永久载荷有自重；可变载荷有雪载、风载、附加风压力、附加风吸力和作物吊重载荷。按文献[3]，雪载和风载不应同时参与组合：作物吊重荷载为0.15kPa.水平均布。由计算比较可知，本温室严重的载荷基本组合如下：

第1种组合荷载设计值=自重荷载+0.85×（1.4×风载+1.4x附加风压力）

第2种组合荷载设计值=1.2×自重荷载+（1.4×雪载+1.4×作物吊重荷载）

4、结果与分析

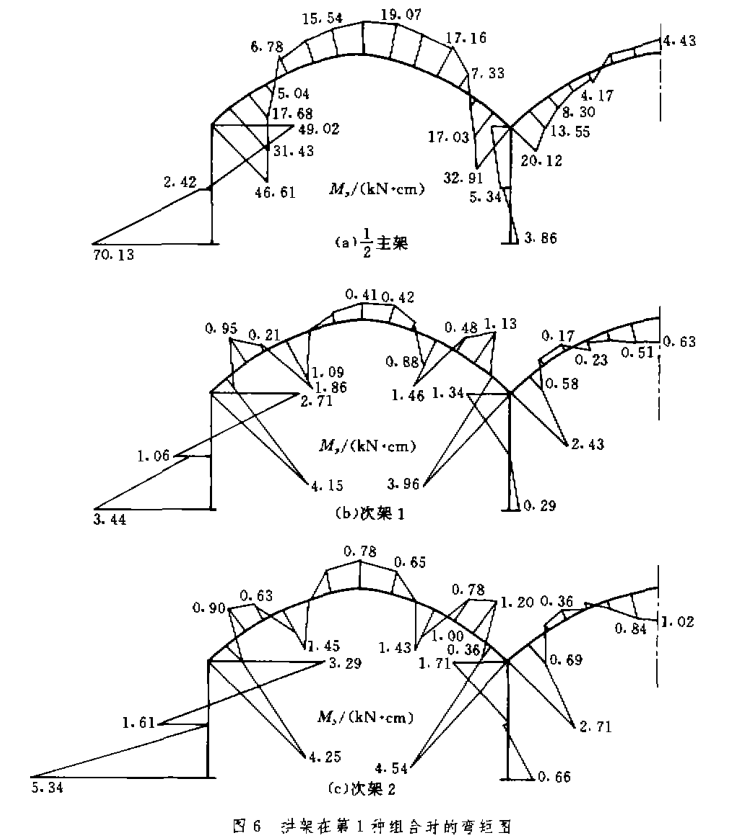

采用自编的拱形屋顶空间杆系-悬索混合结构有限元程序（SZJK3）对上述温室进行了计算，给出了温室结构各单元在其局部坐标系x'yz'中表示的杆端的轴力、扭矩、弯矩、剪力和按第四强度理论计算的应力回，给出了各结点在整体坐标系xyx中表示的结点线位移和结点处截面角位移（单元局部坐标系和结构整体坐标系，对右半结构取右手坐标系.对左半结构取左手坐标系）。为省篇幅，对于第1种组合只绘出受力严重的左半结构中较大的内力分量M，图（图6）和对于本温室，考虑的永久载荷有自重；可变载荷有雪载、风载、附加风压力、附加风吸力和受力严重的迎风一侧三纵杆中72-75纵杆的主要内力分量M.图（图7）。在左半结构的结点75处有最大水平位移2.3cm，在结点52处有最大竖向位移1.9cm。单元的首端结点72处有最大应力m、=189.9MPa、小于设计强度[0]=205.0MPa-3]。对于第2种组合，拱架中较大内力分量弯矩是M，、轴力N。受力严重的天沟处两侧纵杆中较大内力分量是M，和M.。在结点39处有最天水平位移0.7cm和最大竖向位移0.9cm、单元⑧的首端结点40处有最大应力m=123.3MPa，小于设计强度。

从计算结果可以看出该温室有如下受力特性：

1）次架2的内力比次架1大，而主架的内力比次架大得多，特别是风载作用时，要大过许多倍。说明在抗载中主架起主要作用、而各次架所起作用也各不相同。

2)纵杆在纵向联接了主架和次架，这种联接还起着更重要的承力作用—主架通过纵杆特别是迎风一侧的3根纵杆、受雪载时特别是通过天沟两侧的2根纵杆，支承了次架，增强了次架的抗载能力；次架2离主架较次架1远、传力路程远，因此内力和位移比次架1大。从图6也可看到，受风载时边跨拱肩部结点处弯矩平衡上有较大差值、说明纵杆还受有较大的扭矩。

3）边跨拱架外侧立柱和3条纵杆，特别是迎风一侧的立柱和纵杆，比内部各立柱和纵杆所受的力要大许多，因此，为节省材料，立柱和纵杆的设计可取不同横截面。

4）受雪载时拱轴线形状对结构内力的影响，比受风载时大。例如本温室拱轴为抛物线时，积雪不均布情况下的最大应力为91.3MPa（结点25处），当拱轴为圆弧线时，则为197.4MPa（结点39处)，相差1倍之多，原因是：对于主要是水平均布的雪载，抛物线接近合理拱轴线，拱架弯矩小。在风载作用下，拱轴为上述2种曲线时的最大应力分别为189.9和192.6MPa，相差较小，基于这种特性，温室拱轴线形状可主要根据雪载设计。

5）当基本雪压为）.50kPa时、本温室最大应力为200.2MPa，与基本风压为0.35kPa时相近。由于结构处在弹性工作区，因此可以推断，在合理选择拱轴线的条件下，当基本雪压约为基本风压的1.4倍时，风载和雪载作用下的应力水平近似相同、即当基本雪压比基本风压大过40%时温室结构的最大应力才根据雪压决定。由全国基本风压和基本雪压分布图“可知，只有东北东部和新疆北部个别地区的风压符合这种情况、因此在本文中所考虑的载荷种类范围内，对于我国绝大部分地区，多连拱温室结构的应力水平一般可根据风载确定。
