山西吕梁拱形波纹钢屋盖污水池图纸

一句话总结：这是山西吕梁交城县某污水处理厂的拱形波纹钢屋盖图纸。该图中中所示拱形波纹钢屋盖工程分为多种跨度，其中最大跨度33米，最小跨度4.25米，使用的拱形屋顶型号为YJ3504型拱形波纹板。

从图中依次可见，拱形波纹钢屋盖厂房尺寸为：

1.跨度33米，长度33米，计1栋；

2.跨度24米，长度30米，计1栋；

3.跨度10.3米，长度12.46米，计1栋；

4.跨度6.85米，长度12.46米，计1栋；

5.跨度7.23米，长度26.86米，计2栋；

6.跨度9.33米，长度49米，计2栋；

7.环形拱形波纹钢屋盖建筑，跨度从4.25米、4.95米、5.85米、6米、6.65米、7米不等。

山西吕梁交城县污水处理池拱形屋顶图集原图：

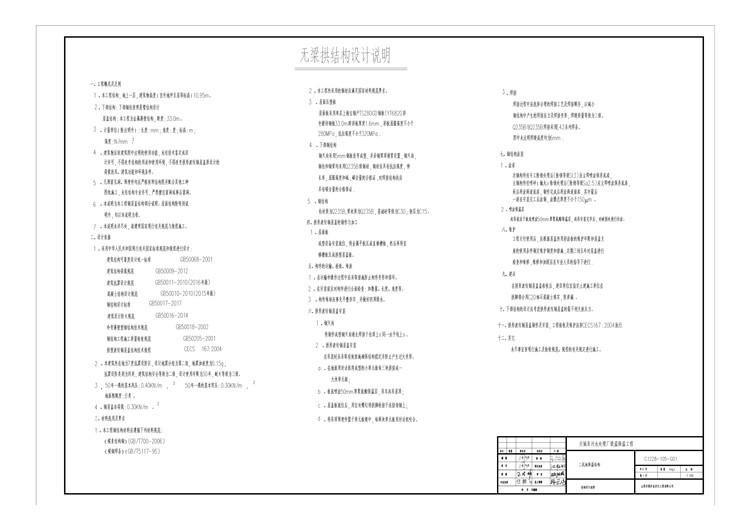

1、无梁拱结构设计说明

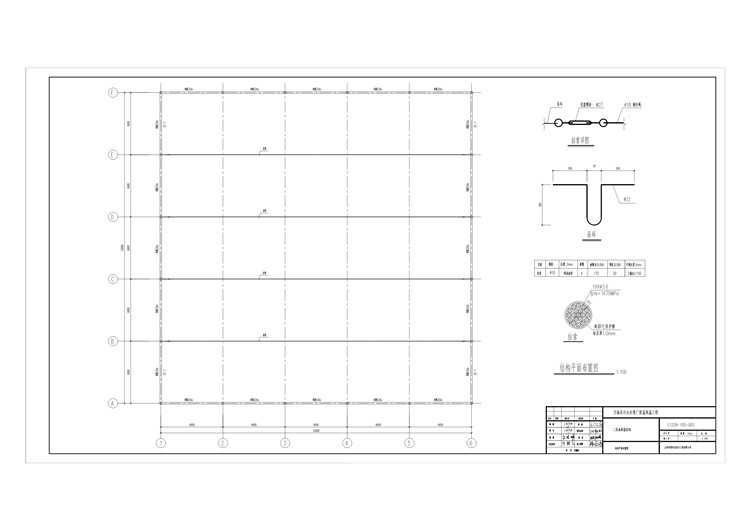

2、跨度33米的拱形波纹钢屋盖的钢丝绳拉锁布置图

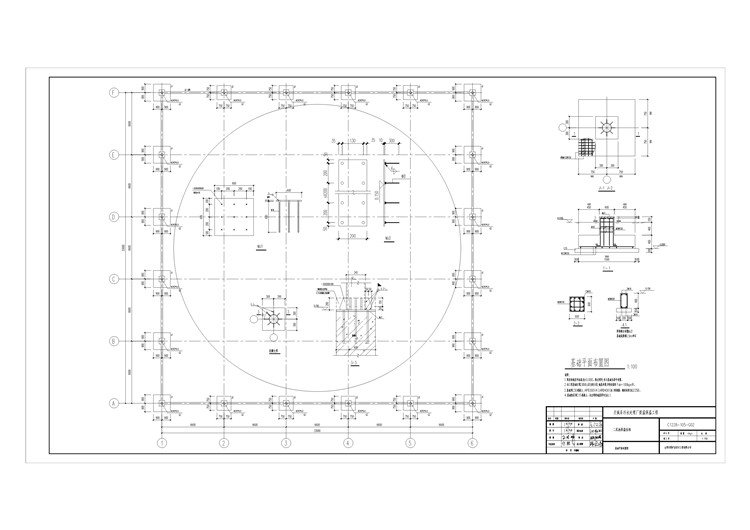

3、污水处理池土建节点图及基础布置图

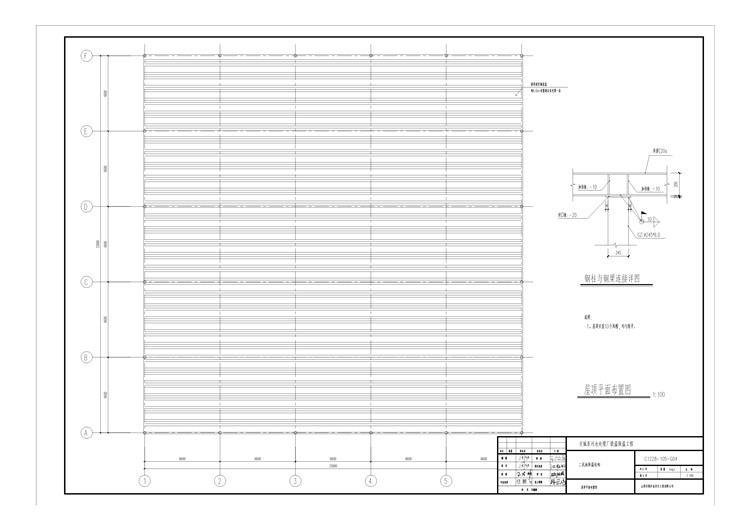

4、33米跨度无梁拱形屋顶的俯视图

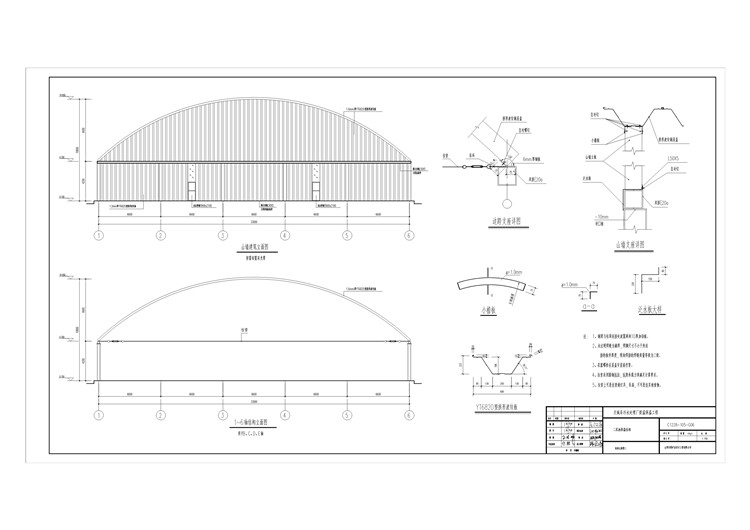

5、33米跨度拱形屋顶侧面示意图，可以看到上墙节点小样以及拱形屋顶的山墙图

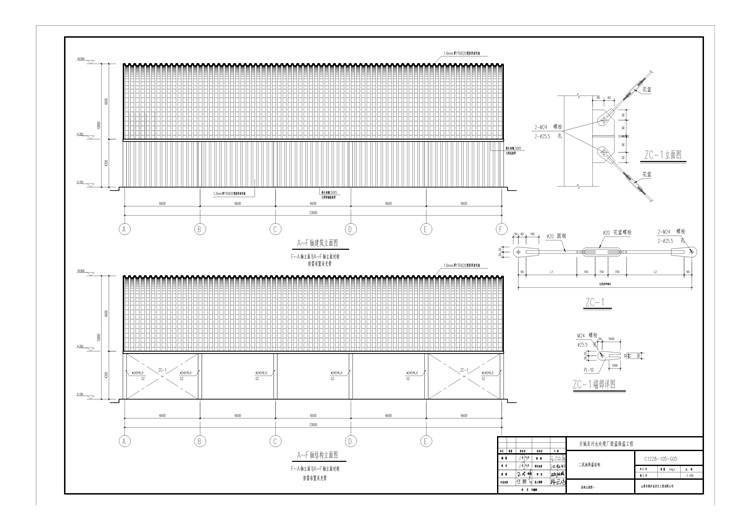

6、钢结构拱形屋顶侧视图，可以看到拱形屋顶示意图，以及墙体彩钢瓦封闭的示意图，还有圆钢柱间支撑示意图

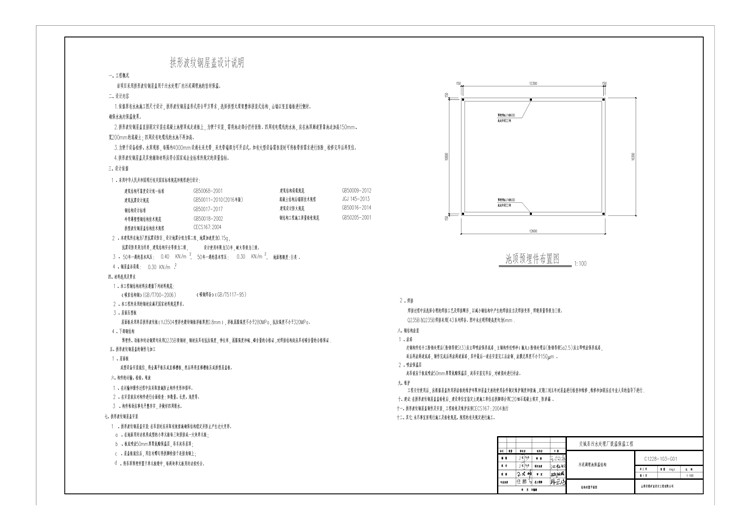

7、拱形波纹钢屋盖工程设计说明文件

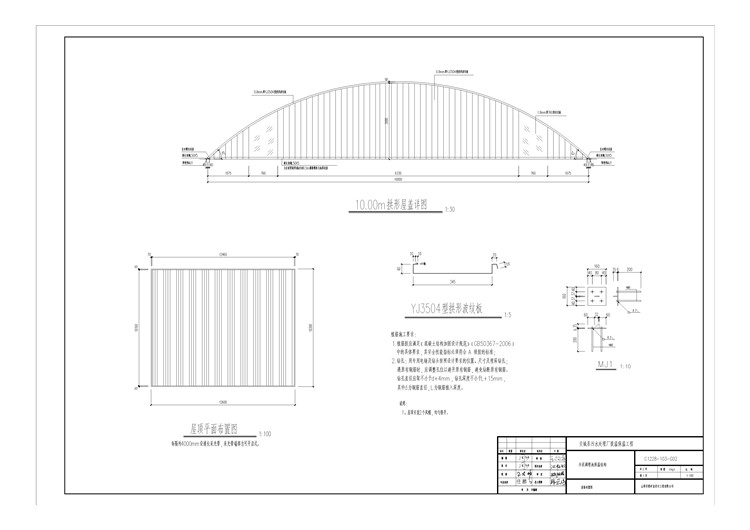

8、10米跨度无梁拱形屋顶山墙图纸以及屋顶布置图

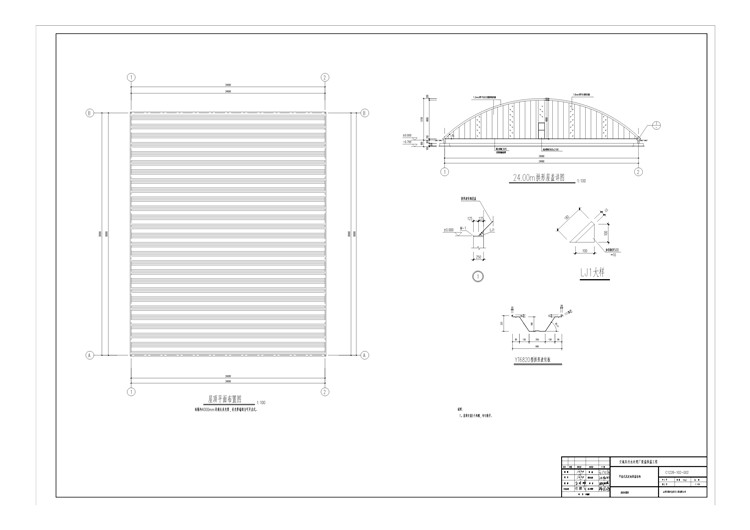

9、跨度24米的拱形屋顶山墙侧视图以及屋顶布置图，还有拱形屋顶的板材截面图

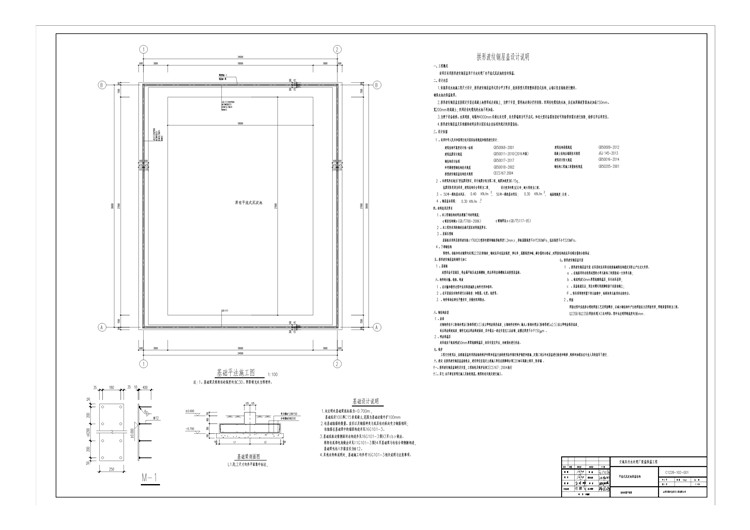

10、小跨度拱形波纹钢屋盖工程设计说明文件

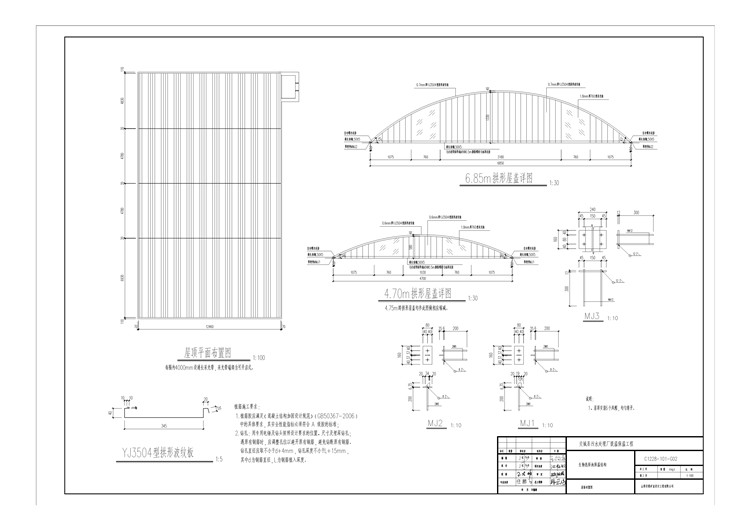

11、6.85米的无梁拱形屋盖的山墙图，可见拱高非常低。

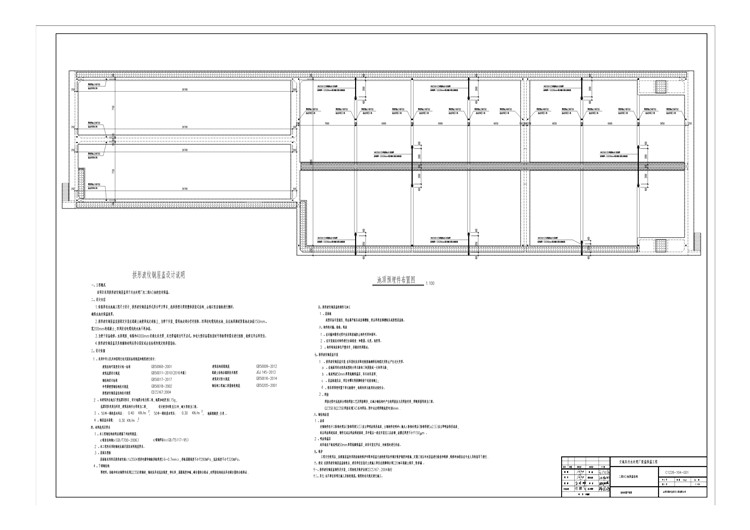

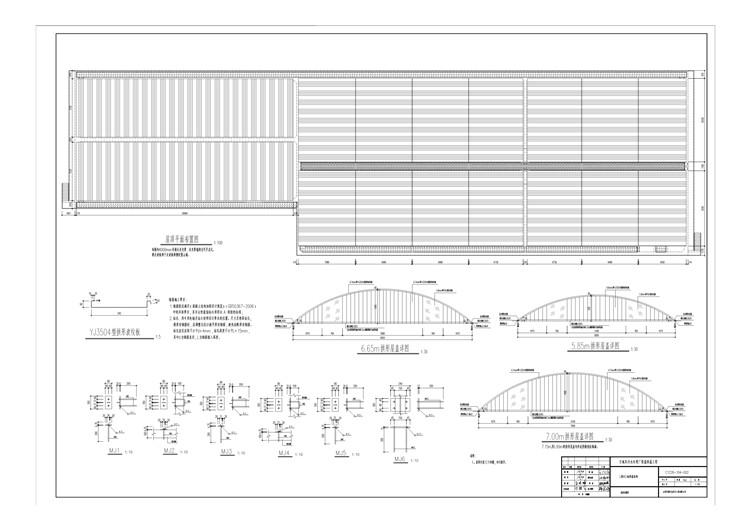

12、7米连跨拱形波纹钢屋盖屋盖的布置图，下方有屋盖部分的设计说明文件。

13、连跨拱形屋顶俯视图以及山墙布置图，可以看到山墙檐口的小样图。

14、环形拱形波纹钢屋盖设计说明文件，下图可以看到环装拱形屋顶一共有5到采光带。

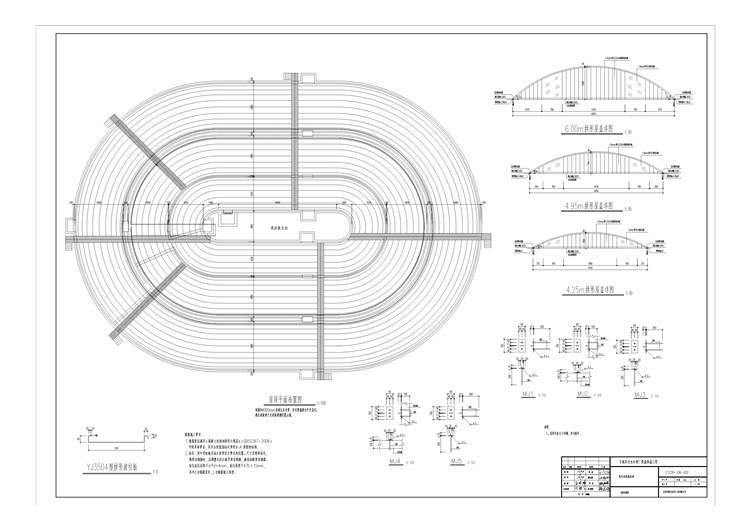

15、环形拱形波纹钢屋盖的屋顶俯视图，以及山墙大样图

拱形波纹钢屋盖工程设计说明：

一、工程概况及总则

1、本工程结构,地上一层,建筑物高度(室外地坪至屋顶标高)10.95m。

2、下部结构:下部钢柱按照悬臂结构设计屋盖结构:本工程为金属薄壁结构,跨度:33.0m。

3、计量单位(除注明外):长度:mm;角度:度;标高:m;强度:N/mm。

4、建筑物应按建筑图中注明的使用功能,未经技术鉴定或设

计许可,不得改变结构的用途和使用环境,不得改变拱形波纹钢屋盖原设计的

荷载状况、建筑功能和环境条件。

5、凡预留孔洞、预埋件均应严格按照结构图并配合其他工种图纸施工,未经结构专业许可,严禁擅自留洞或事后凿洞。

6、本说明为本工程钢屋盖结构部分说明。屋面结构除特别说明外,均以本说明为准。

7、本说明未详尽处,请遵照国家现行有关规范与规程施工。

二、设计依据

1、采用中华人民共和国现行有关国家标准规范和规程进行设计:

建筑结构可靠度设计统一标准GB50068-2001

建筑结构荷载规范GB50009-2012

建筑抗震设计规范GB50011-2010(2016年版)

混凝土结构设计规范GB50010-2010(2015年版)

钢结构设计标准GB50017-2017

建筑设计防火规范GB50016-2014

冷弯薄壁型钢结构技术规范GB50018-2002

钢结构工程施工质量验收规范GB50205-2001

拱型波纹钢屋盖结构技术规程CECS167:2004

2、本建筑所在地为7度抗震设防区,设计地震分组为第二组,地震加速度为0.15g,

抗震设防类别为丙类,建筑结构安全等级为二级,设计使用年限为30年,耐火等级为三级。

3、

50年一遇的基本风压:0.40KN/m,

50年一遇的基本雪压:0.30KN/m,

地面粗糙度:B类。

4、钢屋盖活荷载:0.30KN/m。

三、材料选用及要求

1、本工程钢结构材料应遵循下列材料规范:

《碳素结构钢》(GB/T700-2006)

《碳钢焊条》(GB/T5117-95)

2、本工程所采用的钢材应满足国家材料规范要求。

3、屋面压型板

屋面板采用单层上海宝钢产TS280GD钢板(YT6820彩色镀锌钢板33.0m跨彩板厚度1.6mm,彩板屈服强度不小于280MPa,抗拉强度不小于320MPa.

4、下部钢结构

钢天沟采用5mm钢板折弯成型,并沿钢梁顶通常设置,钢天沟,钢柱和钢梁均采用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格证,对焊接结构尚应具有碳含量的合格保证.

5、钢结构

柱材质为Q235B,梁材质为Q235B,基础砼等级为C30;垫层为C15。

四、拱形波纹钢屋盖的制作与加工

1、屋面板

成型设备安装就位,将金属平板压成直梯槽板,然后再将直梯槽板压成拱型屋盖板。

五、构件的运输、检验、堆放

1、在运输和操作过程中应采取措施防止构件变形和损坏。

2、在安装前应对构件进行全面检查:如数量、长度、角度等。

3、构件堆场应事先平整夯实,并做好四周排水。

六、拱形波纹钢屋盖安装

1、钢天沟

将制作成型钢天沟通长焊接于柱顶上(同一水平线上)。

2、拱形波纹钢屋盖安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、板底喷涂50mm厚聚氨酯保温层,吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、焊接

焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量等级为三级。

Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm.

七、钢结构涂装

1、涂漆

次钢构件经手工除锈处理后(除锈等级St3)应立即喷涂保养底漆,主钢构件经喷砂(抛丸)除锈处理后(除锈等级Sa2.5)应立即喷涂保养底漆,而后再涂两道底漆,制作完成后再涂两道面漆,其中最后一道在安装完工后涂制,涂膜总厚度不小于150μm。

2、喷涂保温层

起吊前应于板底喷涂50mm厚聚氨酯保温层,起吊安装完毕后,对破损处进行补涂。

八、维护

工程交付使用后,应根据屋盖所用彩涂板的维护年限和屋盖支

座的使用条件制定维护制度和措施,定期三到五年对屋盖进行

检查和维修,维修和加固应在专业人员的指导下进行.

九、建议

在拱形波纹钢屋盖盖验收后,建设单位宜指定土建施工单位在

拱脚部分用C20细石混凝土填实,防渗漏。

十、下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力。

十一、拱形波纹钢屋盖制作及安装,工程验收及维护应按CECS167:2004执行

十二、其它

未尽事宜按现行施工及验收规范、规程的有关规定进行施工。

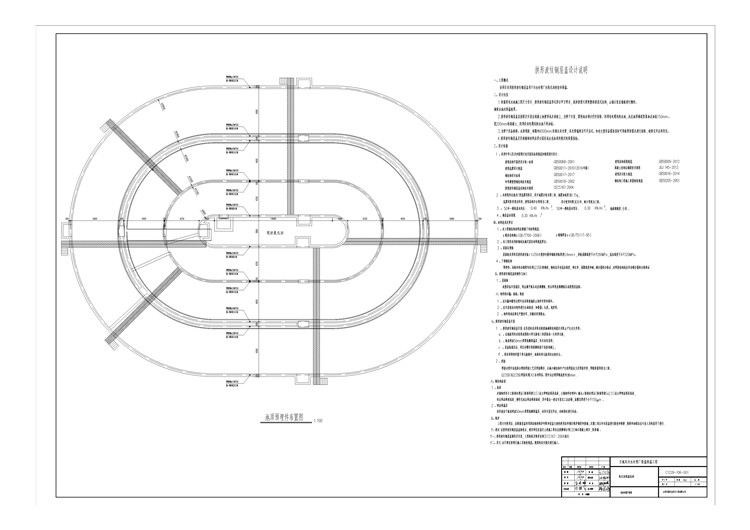

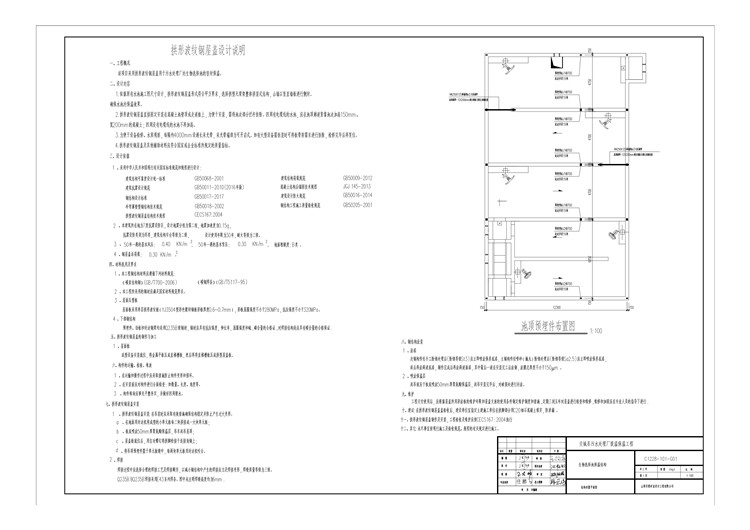

环形拱形波纹钢屋盖设计说明文件，附带污水池顶屋盖部分的预埋件布置图。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
