湖北宜昌红木厂18米跨拱形屋顶图纸

拱形屋顶图纸总结：

   从图片中可出该拱形屋顶为红木家具厂的跨度为18米跨，长度54米，面积972平方米的建筑，下部结构为框架结构，墙体高度为6米高，整个建筑高度为10.35米高，山墙高度为4.2米。

拱形屋顶图纸设计说明：

一.设计依据:

1.建设方提供的用地红线图、建筑红线图.

2.建设方的设计委托及设计要求.

3.建设方提供的工艺流程及功能要求等相关资料。

4、国家有关设计规范规定:

(1)建筑设计防火规范(GB50016-2014)

(2)建筑抗震设计规范(GB50011-2010)

(3)屋面工程技术规范(GB50345-2012)

(4)建筑玻璃应用技术规程(JGJ113-2015)

(5)建筑工程设计文件编制深度规定(2008年)

(6)建筑内部装修设计防火规范(GB50222-95)(2001年局部修订版)

(7)工业企业总平面设计规范(GB50187-2012)

(8)工业企业防腐蚀设计规范(GB50046-2008)

(9)国家及地方其他有关规范及技术标准。

四.墙体:

1、墙体做法:

a、车间墙体采用240mm厚加气混凝土砌块。

b.墙身防潮层:墙身防潮层设于室内标高-0.06M处粉20厚1:2水泥砂浆掺5%%%防水剂.

2、墙体连接及预埋件:

a、凡砌体与混凝土墙柱相连接处,应在钢筋混凝土墙柱内预留锚固钢筋,按每600高设2%%C6钢筋,锚接长度>600.

b、凡钢筋混凝土与砌体连接处,先钉200宽钢丝网一层,然后再做室内外粉刷.

c、砌块墙的纵横转角处,每砌600高铺2根%%C6,每边长600钢筋加固.

五.楼、地面做法:

1、地面:车间所有地面做水磨石地面,水磨石地面做法详见11ZJ001地106(混凝土垫层厚度调整为150)。

六.内、外墙面:

1、内墙:做法详见15ZJ001内墙10-涂304,

2、外墙面装修做法详立面图。外墙砖的做法详见15ZJ001外墙17.

3、内墙面阳角处及门窗洞口均先粉出15厚1:2水泥沙浆护脚,角边宽40,门窗洞口处的护角粉到洞底,楼梯梁均先粉

1:2水泥砂浆护角,然后再做粉刷,粉20厚水泥砂浆。

七.屋面工程:

1.防水等级为Ⅱ级。屋面的具体做法如下:

屋面板成型设备安装就位,将金属平板压成直槽板,然后再将直槽板压成拱型屋盖板。

拱形波纹钢屋盖安装:在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;d、、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

d、屋盖应由有资质的专项施工资质的施工单位进行施工。

2、山墙安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、起吊在地面用等离子切割机切割成型的山墙小单元板

b、山墙板就位后,下端用自攻螺钉将拱脚栓接于连接角钢上;上端用自攻钉将拱脚栓接于山墙小檐板上;

2、基层与突出屋面结构(女儿墙、天沟、檐口)等转角处水泥砂浆粉。

3、屋面排水组织见屋面平面图,外排雨水斗、雨水管采用防攀阻燃150型UPVC排水管,并延伸至排水沟内;

4、屋面落水均采用防攀阻燃150型UPVC排水管,立管采用后再做粉刷,粉20厚水泥砂浆。排水管位置及做法详图,白色立管每3M设伸缩节一个,接头必须严密、牢固,能经受水压冲击。建筑四周均做700宽70厚素混凝土水坡面,撒纯水泥随捣随抹光

5、屋面排水沟、雨水口、泛水、管道穿通处及屋面突出部位的连接处,均须加做一层防水材料。

6、设防要求:所有防水材料的四周均卷至屋面泛水高度(约300mm);屋面女儿墙阴阳转角处应附加一层防水材料,与突出屋面结构的连接处及基层的转角处均应做成圆弧。

7、凡穿屋面的管道或泛水以上的外墙穿管,等安装完后采用细石砼封严,管根周围应嵌填防水胶与防水层闭合。

八.门窗工程:

1、铝合金采用普通铝合金,门窗玻璃均选用单层玻璃,门窗按建筑施工图提供的立面分格尺寸及型式由制造厂家绘制加工图,

2.所有门窗的洞口尺寸及材料做法详见《门窗明细表》。当采用8mm厚玻璃时,窗玻璃单块面积大于1.8m时则采用安全玻璃;所选用的型材均为彩铝(颜色另定)、型号及玻璃厚度必须经过验算,经设计单位及有关部门共同商定后方可加工。安装时应按该行业及国家标准进行施工,以确保质量。(图中尺寸如有误差,厂家应以现场实际尺寸为准)

3、门窗立樘位置:外门窗立樘位置见墙身节点图,外门窗距外墙面100,内门窗除注明外,双向平开门立樘居墙中,单向平开门立樘当采用8mm厚玻璃时,窗玻璃单块面积大于1.8m时则采用安全玻璃。

《建筑玻璃应用技术规程》JGJ113-2015。

4、门窗加工尺寸要按门窗洞口尺寸减去相关外饰面的厚度。承包商制作时根据测量数据予以调整。

5、防火门均装闭门器,双扇防火门均装顺序器;常开防火门有自动关闭和信号反馈装置。

7、门窗玻璃的选用及安全要求应遵照《建筑玻璃应用技术规程》(JGJ113)《建筑安全玻璃管理规定》执行。

8、所有外墙面窗顶做滴水线,窗台面做向外排水坡,并凸出外墙面20作滴水线。内门立樘平边,并平开启方向的墙面粉刷,做贴脸板。

9、外墙门窗洞与门窗框之间的四周的间隙采用膨胀型聚氨脂枪式泡沫填缝剂填充或采用聚合物水泥砂浆嵌填密实。

10、门窗上应装配五金配件,除已注明者外,均按标准图和预算定额规定的零配件配齐。由供货方随同门窗一同提供,门锁由建设单位自行选配。

九.油漆.五金工程:

1、所有露明铁件除铝合金,不锈钢外均刷防锈漆一度,上刷银粉漆二度,颜色另定,作法详15ZJ001P102涂205

2、普通木门酚醛树脂漆,一底两遍,调和漆一底两道,颜色均为深棕色。作法详15ZJ001P98涂101.

3、门五金件按使用位置另行看样选定,窗五金配套选定.

4、凡与砼或砌块接触的木材表面、预埋木砖均满涂防腐剂。

5、严禁使用沥青,煤焦油等防腐防潮。

十.防火设计,防火处理

1、本工程建筑层数1层,建筑檐口高度6.15m,,建筑耐火等级为二级符合建筑之间防火间距满足防火规范要求。

2、所有砌体墙(除说明者外)均砌至梁底或板底;管道穿过隔墙、楼板时,应采用不燃烧材料将其周围的缝隙填塞密实。

3、外露的金属结构构件应涂防火涂料作保护层,耐火极限为1.5h;(薄涂型防火涂料,厚7mm)

4、内部装修选用非燃性材料,所有木装修均须先在板背及龙骨上按规范要求涂刷防火涂料。

5、建筑内严禁存放和使用甲、乙类化学物品和易燃易爆物品。

十一.装修及其他;

1、凡钢筋混凝土与砌体连接处,先钉200宽钢丝网一层,然后再做室内外粉刷。

2、所有主要建材,如外墙面砖、涂料、铝合金门窗、粘合剂等,选用规格,均由甲方会同乙方设计单位共同商定,选用产品应有国家有关部门鉴定证书,以确保工程质量。

3、土建施工过程中,应与水、电、空调、通风、煤气等工种密切配合,做好预留预埋,若发现有矛盾,应与设计单位协商解决。

4、凡需安装设备处,待设备到货后,应与设计图纸核对后方可施工。如与图纸不相符,应经有关各方协商后进行调整。

5、本图纸与国家或当地规范标准发生矛盾,或图纸未详尽处应以规范标准的规定为准,并请速与设计院协商解决。不经我院同意不得任意变更。

杨林厂房施工图：

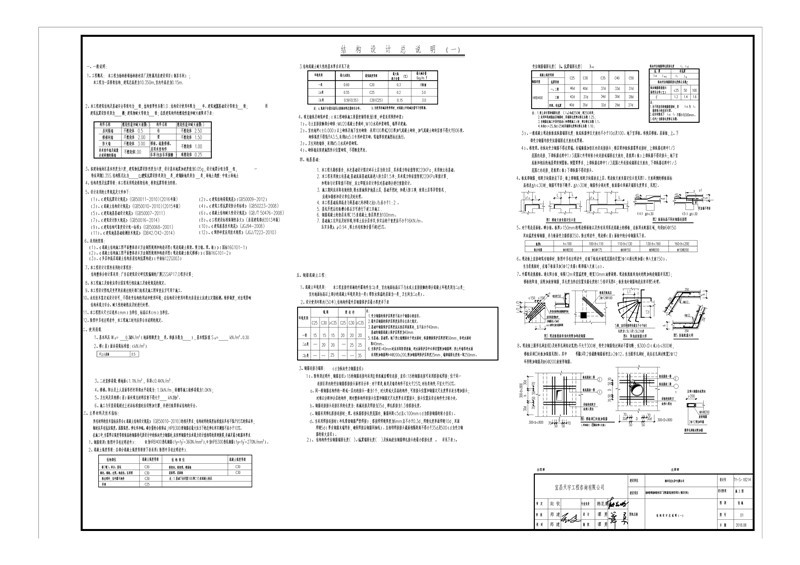

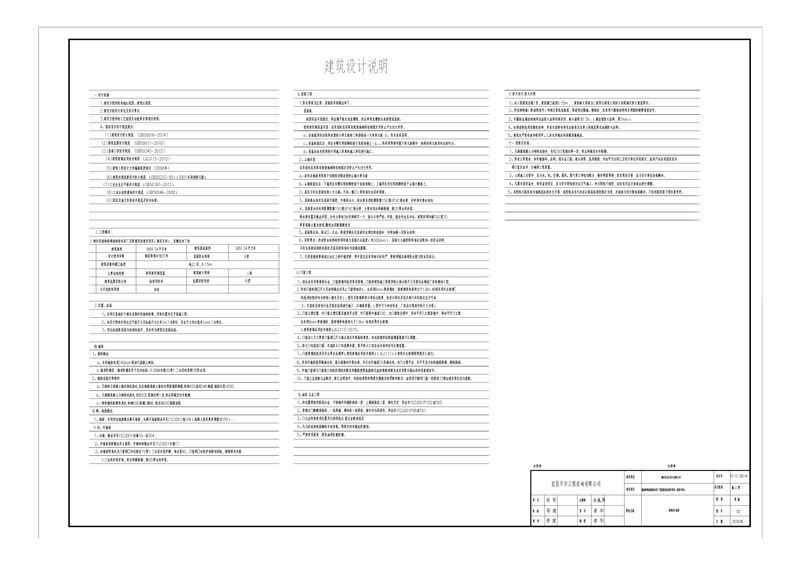

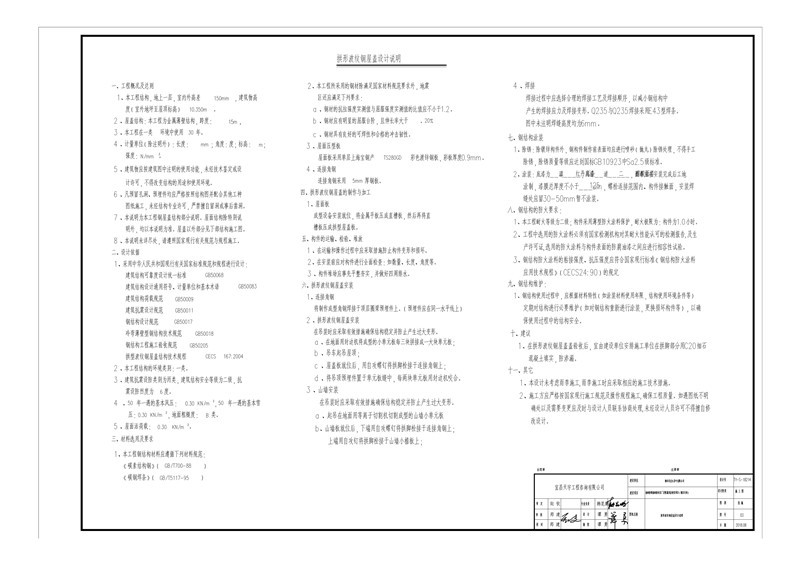

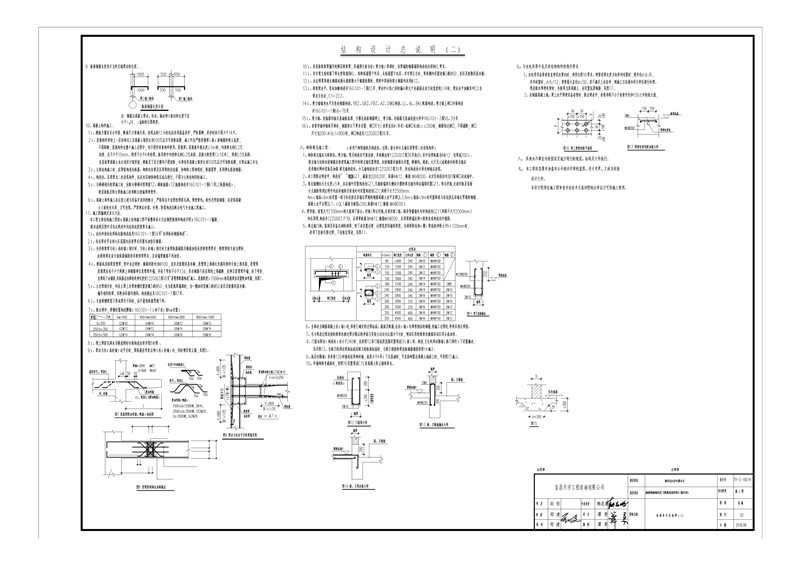

1.下图为红木厂设计说明文件

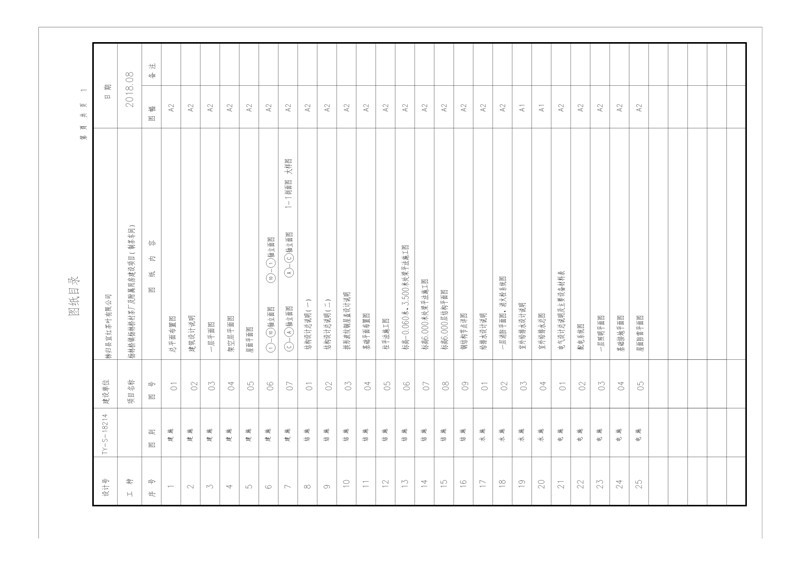

2.下图为红木厂拱形屋顶cad图纸的目录

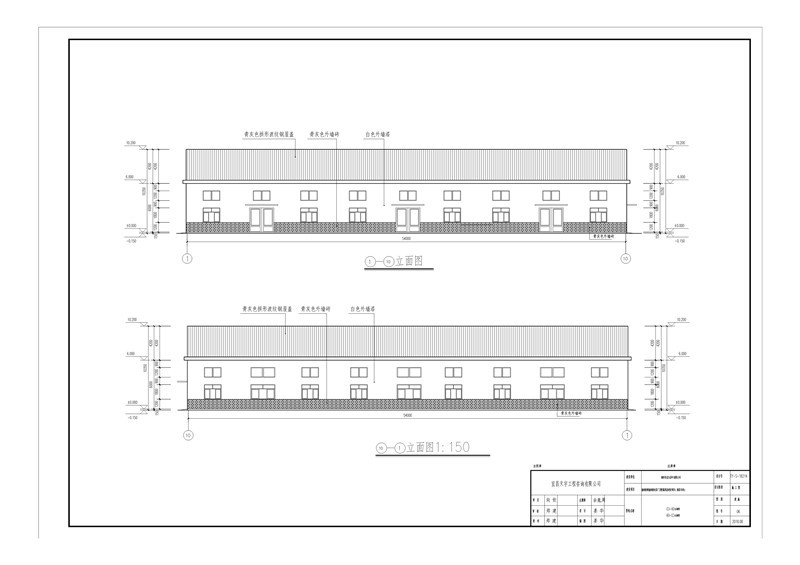

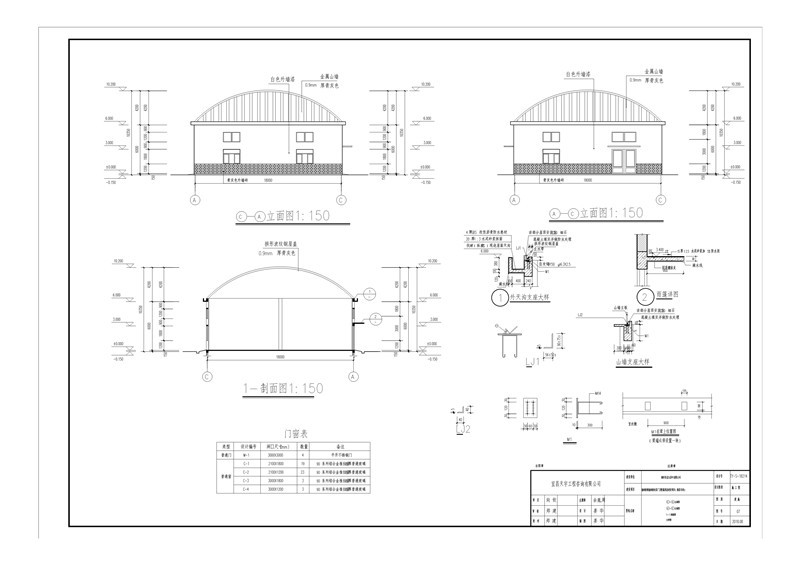

3.下图为拱形屋顶的立面图，可以看到拱形高度为3.6米

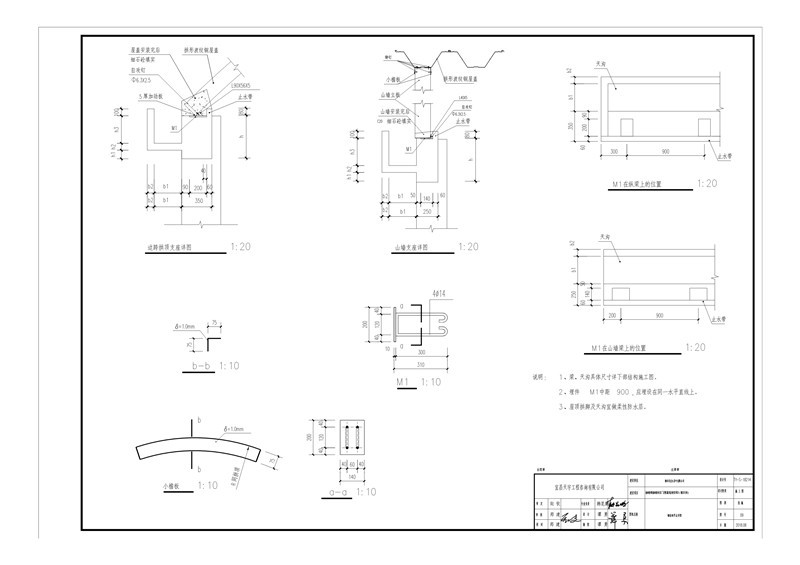

4.红木厂拱形屋顶剖面图，可以看到我们需要安装拱形屋顶的山墙

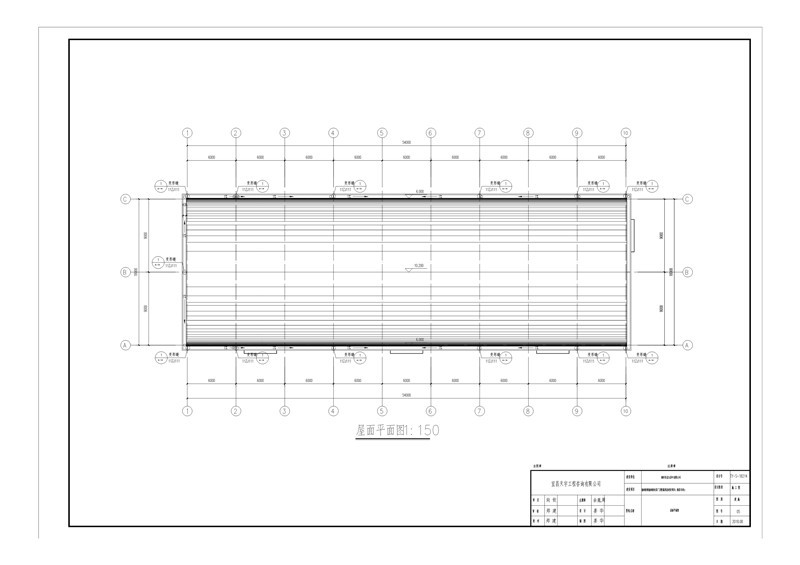

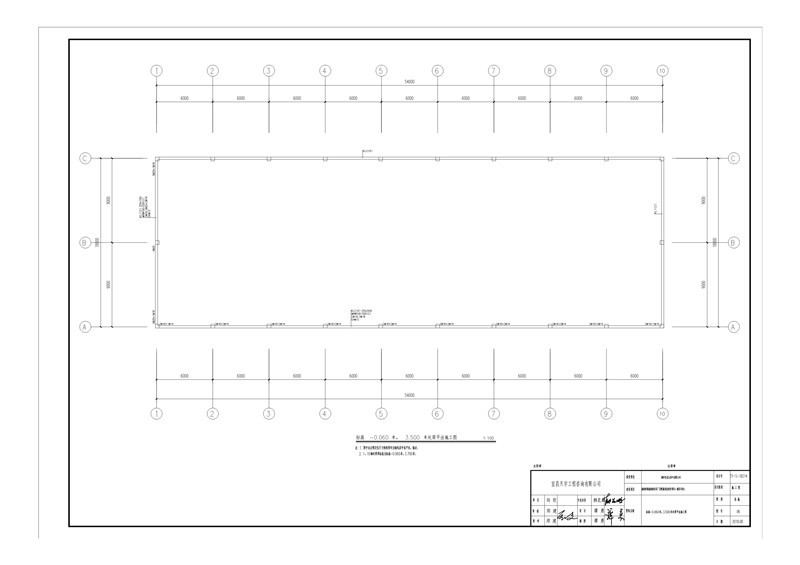

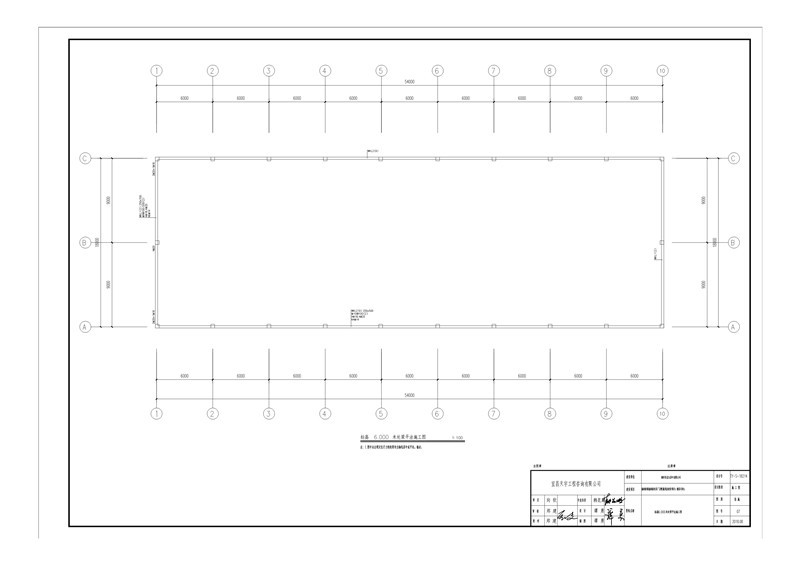

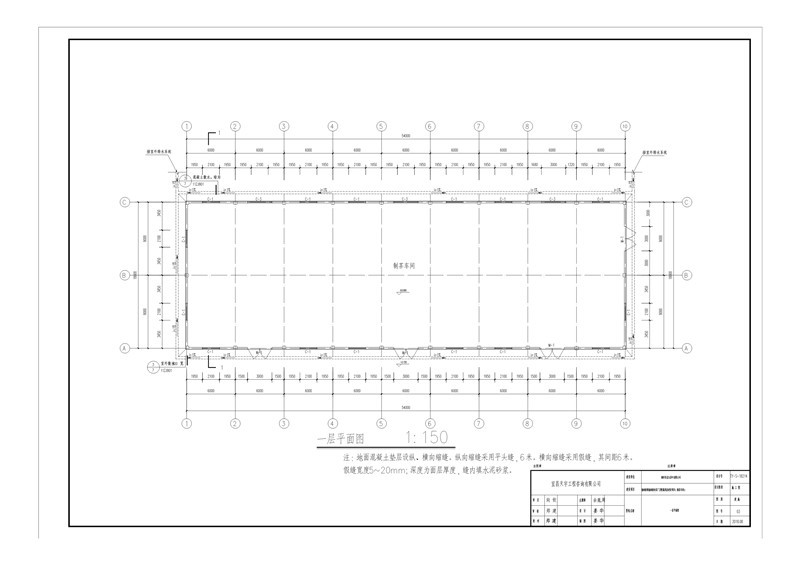

5.拱形屋顶平面布置图，可以看到屋顶上方并不需要安装采光带，结构简单

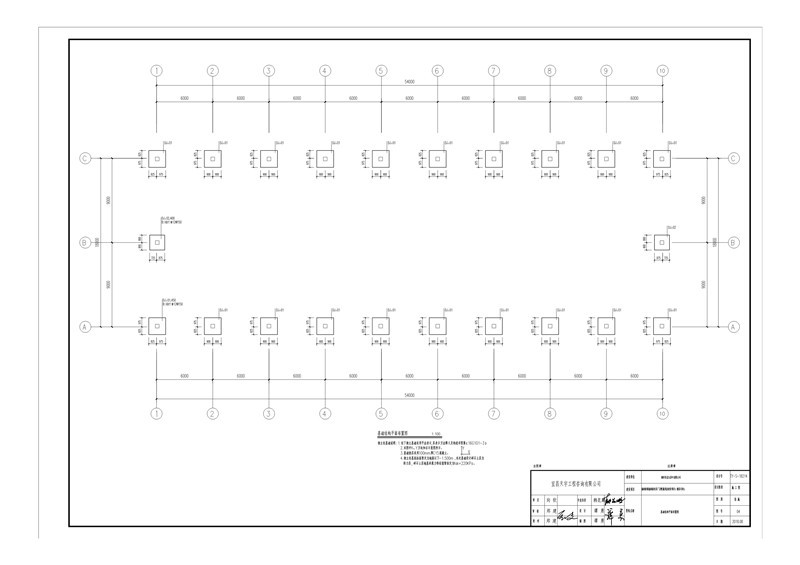

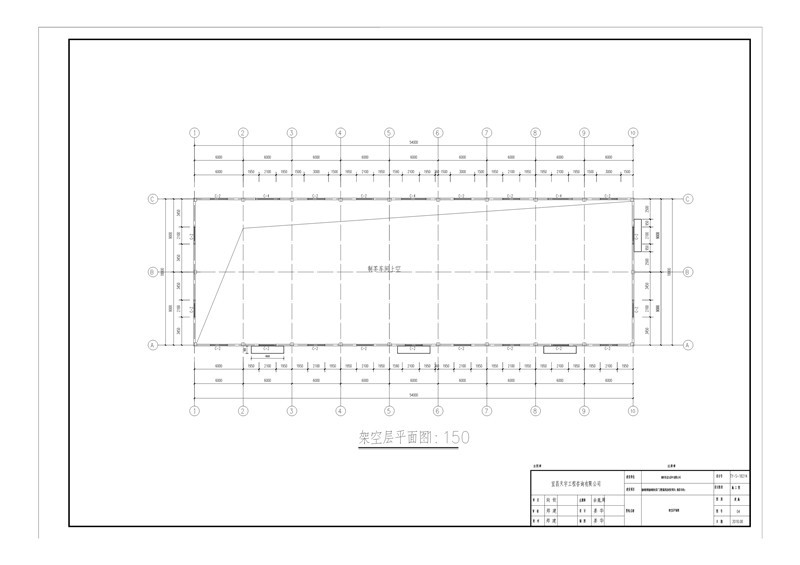

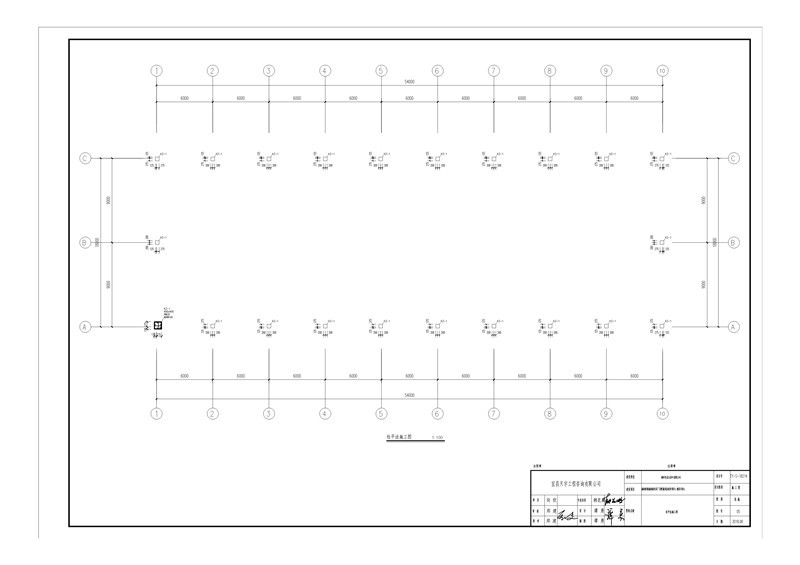

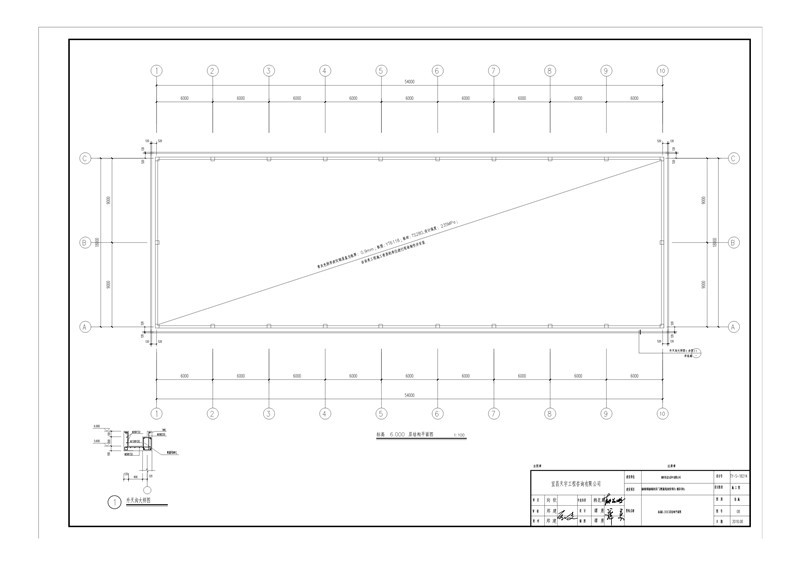

杨林宜红茶厂厂房施工图结构
