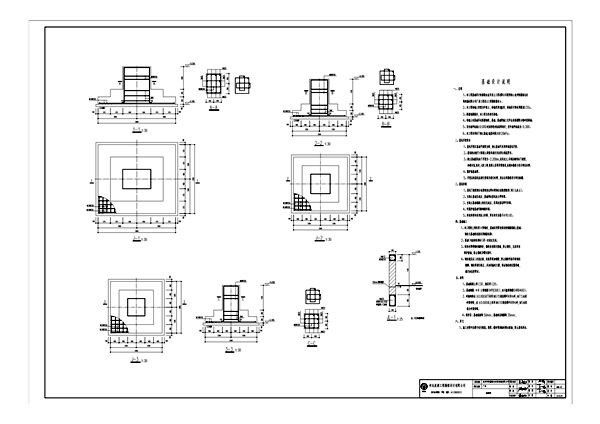

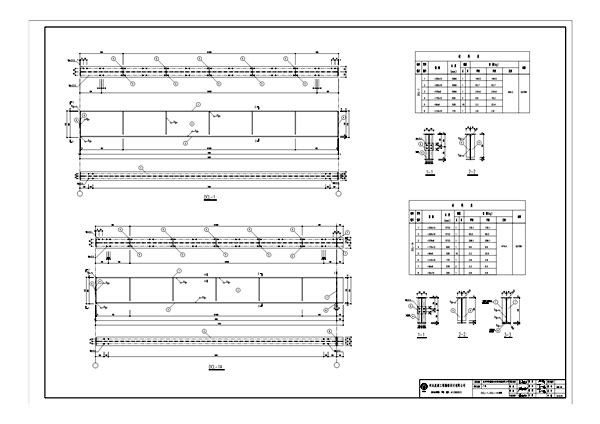

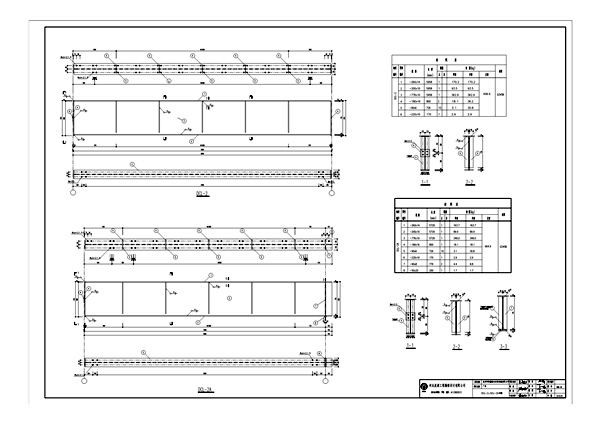

河北沧州牧业公司24米跨拱形波纹钢屋盖图纸

河北沧州牧业公司钢结构厂房拱形屋顶一句话说明：

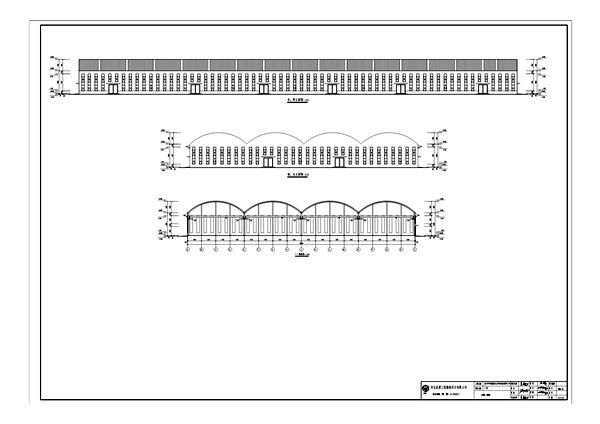

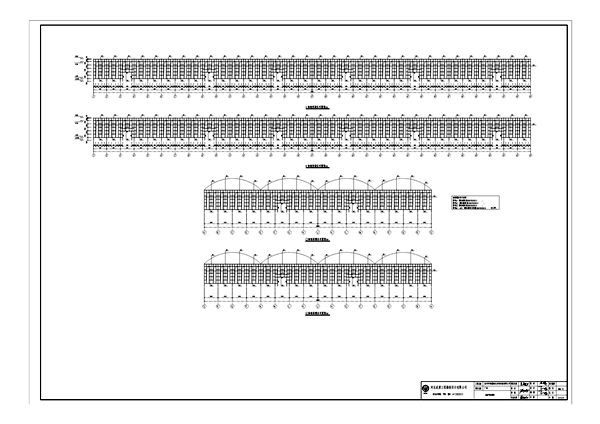

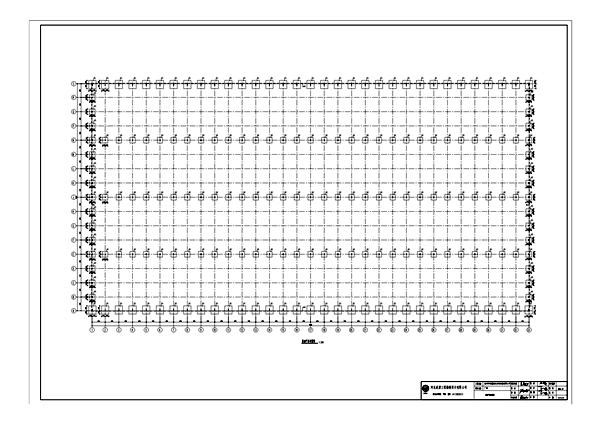

从该图纸中可以看出，该拱形屋顶的跨度为24.75米，一共为4连跨，即跨度总厂为99.5米。

厂房长度为191.5米，可算出钢结构厂房拱形屋顶的建筑面积一共为19054.25平方米。

从业主对该拱形屋顶的要求中知悉，该拱形屋盖热镀锌彩涂板牌号TS280GD即为高强彩涂板，板型采用YD6118型，厚度1.1mm，颜色海蓝，保温喷涂聚氨酯25mm。

根据杰达钢构的施工经验来看，24.75米跨的拱形屋顶最好使用1.2mm的厚度比较合适，不过还是尊重设计要求。

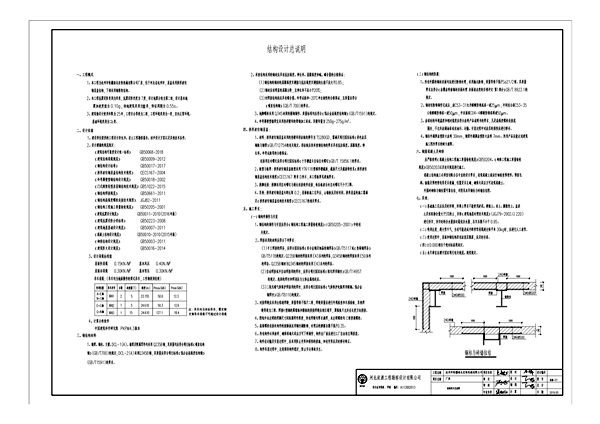

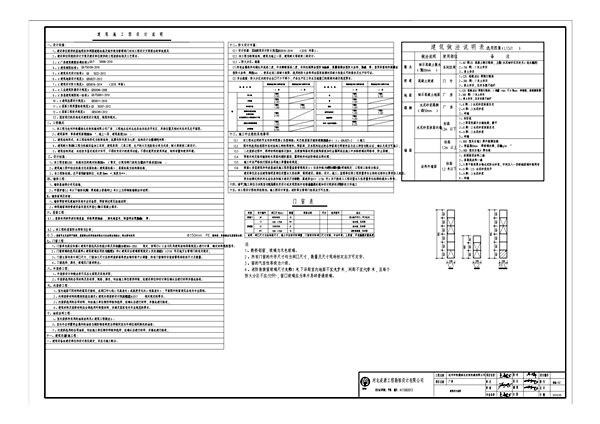

该套图纸中沧州市厂房钢结构设计说明文件：

1、本工程为沧州市某牧业公司机械有限公司厂房,位于河北省沧州市,屋盖采用拱形波纹钢屋盖结构,下部采用钢排架结构。

2、本工程抗震设防类别为丙类,抗震设防烈度为7度,设计地震分组为第二组,设计基本地震加速度值为0.10g,场地建筑类别为Ⅲ类,特征周期为0.55s。

3、建筑物设计使用年限为25年,工程安全等级为二级,工程环境类别为一类,室内正常环境。基础环境类别为二b类。

1、建设单位提供的工程设计委托书、岩土工程勘察报告、初步设计方案以及其他技术条件。

2、设计遵循的规范规定:

《建筑结构可靠度设计统一标准》GB50068-2018

《建筑结构荷载规范》GB50009-2012

《钢结构设计标准》GB50017-2017

《拱形波纹钢屋盖结构技术规程》CECS167-2004

《冷弯薄壁型钢结构设计规范》GB50018-2002

《门式刚架轻型房屋钢结构技术规范》GB51022-2015

《钢结构焊接规范》GB50661-2011

《钢结构高强度螺栓连接技术规程》JGJ82-2011

《钢结构工程施工质量验收规范》GB50205-2001

《建筑抗震设计规范》GB50011-2010(2016年版)

《建筑抗震设防分类标准》GB50223-2008

《建筑地基基础设计规范》GB50007-2011

《混凝土结构设计规范》GB50010-2010(2015年版)

《砌体结构设计规范》GB50003-2011

《建筑防火设计规范》GB50016-2014

3、设计荷载标准值

屋面恒荷载0.15KN/M；1402；141基本风压0.40N/M；1402；141

屋面活荷载0.30KN/M；1402；141基本雪压0.30KN/M；1402

吊车荷载:(吊车均为地面操作的梁式吊车,工作制级别轻级)

三、钢结构材料

1、钢梁、钢柱、支撑、DCL-1(A)、墙梁及附属零件均采用Q235B钢,其质量均应符合现行标准《碳素结构钢》(GB/T700)的规定;DCL-2(A)采用Q345B钢,其质量应符合现行标准《低合金高强度结构钢》(GB/T1591)的要求。

2、承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证:

(1)钢结构的钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;

(2)钢材应有明显的屈服台阶,且伸长率不应小于20%%%;

(3)对焊接结构尚应具有碳含量、冷弯试验和-20%%DC冲击韧性的合格保证,且质量应符合《碳素结构钢》(GB/T700)的要求。

3、地脚螺栓采用Q345材质的圆钢制作。质量标准均应符合《低合金高强度结构钢》(GB/T1591)的规定。

4、冷弯薄壁型墙梁宜采用热浸镀锌的带钢加工而成。其镀锌量为250g-275g/m%%1402%%141。

四、拱形波纹钢屋盖:

1、材料:拱形波纹钢屋盖采用的热镀锌彩涂板的牌号为TS280GD,需满足现行国家标准《彩色涂层钢板与钢带》GB/T12754的有关规定。彩涂板应按承重钢结构的要求具有抗拉强度、屈服强度、伸长率、冷弯试验等的合格保证。

连接用自攻螺钉应符合现行国家标准《十字槽盘头自钻自攻螺钉》GB/T15856.1的要求。

2、板型与板厚:拱形波纹钢屋盖板型采用YT6118型梯形槽截面,截面尺寸及截面特性见《拱形波纹钢屋盖结构技术规程》CECS167附录D所示,本工程板厚见建施要求。

3、拱脚连接:拱脚采用自攻螺钉与通长连接铁件连接,每条板波谷处自攻螺钉不少于3颗。

4、其他:拱形波纹钢屋盖矢跨比取0.2;屋面板施工完毕后,山墙板应及时封闭。拱形屋盖的施工需满足《拱形波纹钢屋盖结构技术规程》CECS167的相关要求。

五、施工要求:

(一)钢构件制作与安装

1、钢结构的制作与安装应符合《钢结构工程施工质量验收规范》(GB50205-2001)中的有

关规定。

2、焊接采用的材料应符合下列要求:

(1)手工焊接的焊条,应符合国家标准《非合金钢及细晶粒钢焊条》GB/T5117或《热强钢焊条》GB/T5118的规定。Q235B钢材的焊接采用E43系列的焊条,Q345B钢材的焊接采用E50系列的焊条。Q235B钢材与Q345钢材的焊接采用E43系列的焊条。

(2)自动焊接或半自动焊接用的焊丝,应符合现行国家标准《熔化焊用钢丝》GB/T14957的规定。选择的焊丝和焊剂应与主体金属相适应。

(3)二氧化碳气体保护焊接用的焊丝,应符合现行国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110的规定。

3、对接焊缝应采用全熔透焊缝,质量等级不低于二级,焊缝质量应进行外观检查和无损检验,其他焊

缝等级为三级。焊接H型钢的翼缘板和腹板的拼接焊缝应相互错开,翼缘板只允许在长度方向拼接。

4、图纸中未注明的焊脚尺寸同较薄焊件厚度,所有焊缝均要求满焊,未注明螺栓均C级普通螺栓。

5、高强螺栓连接处构件的接触面应用钢丝刷除锈,处理后的摩擦系数不低于0.35。

6、所有构件必须放样,确保准确无误后方可下料制作,构件出厂前应进行工厂自由状态预拼装。

7、构件在运输及安装过程中,应采用防止变形和损伤的措施,如有变形应及时修补矫正。

8、构件吊装过程中,注意保持构件稳定,防止安全事故发生。

(二)钢结构的防腐:

1、所有外露的钢材表面均应进行除锈处理,采用抛丸除锈,质量等级不低于Sa21/2级。其质量要求应符合《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分》GB/T8923.1的规定。

2、钢材经除锈制作完成后,涂C53-31红丹醇酸防锈底漆一道25μm,中间结合漆C53-35云铁醇酸防锈漆一道50μm,中灰面漆C04-4醇酸防锈漆两道50μm。

3、涂漆时的环境温度和相对湿度应符合涂料产品说明书的要求,凡是高强度螺栓连接范围内,不允许涂刷油漆或有油污。运输、安装过程中对涂层的损伤应进行修补。

4、钢柱外刷厚涂型防火涂料30mm,钢梁外刷薄涂型防火涂料7mm。所用产品应能达到建筑施工图所要求的耐火极限。

六、钢筋混凝土及砌体

应严格按照《混凝土结构工程施工质量验收规范》GB50204、《砌体工程施工质量验收规范》GB50203以及有关规范进行施工。

混凝土结构施工必须密切配合各专业的设计要求,浇筑混凝土前应仔细检查预埋件、预留孔洞、插筋及预埋管线等是否遗漏,位置是否正确,确保无误后方可浇筑混凝土。外围砖砌体与钢柱需可靠拉结,详图见本页钢柱与砖墙拉结图。

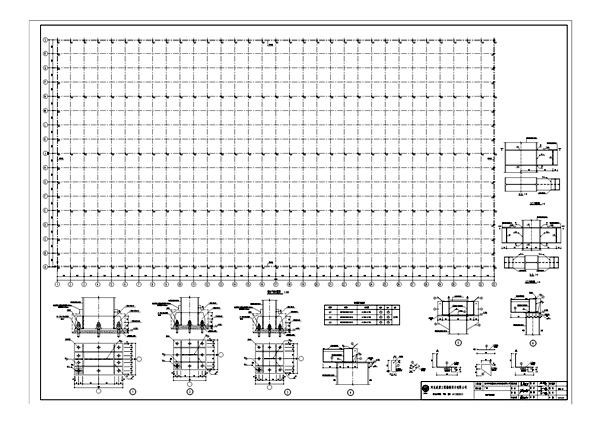

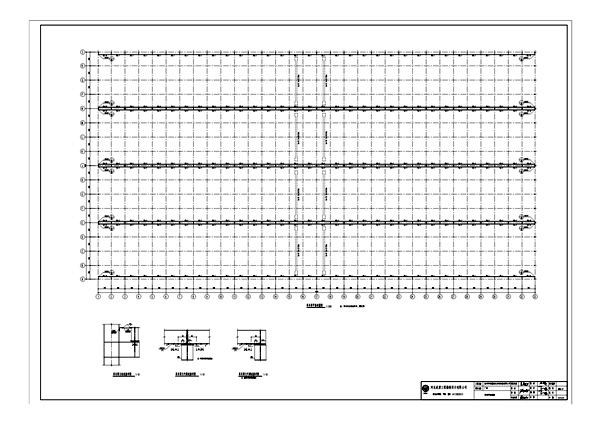

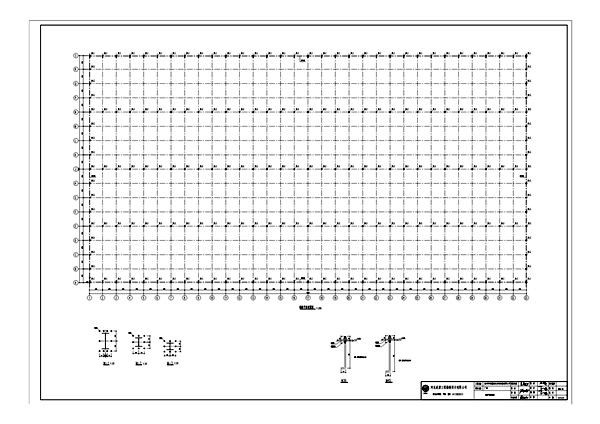

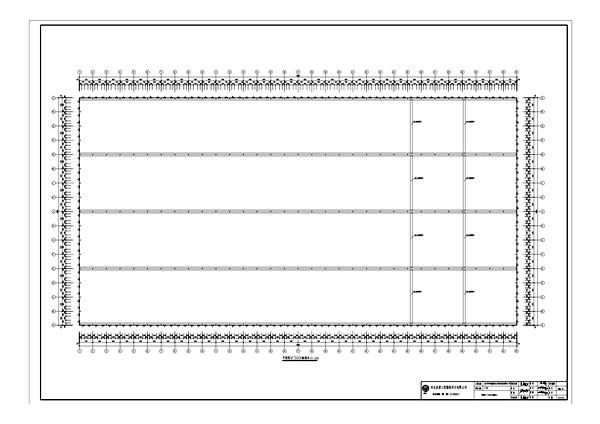

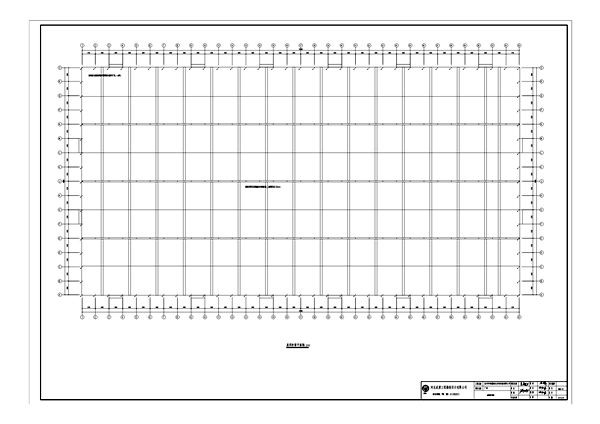

沧州市某牧业公司厂房钢结构系列图

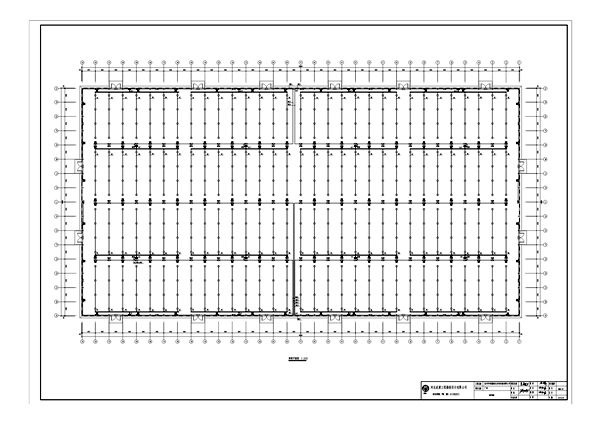

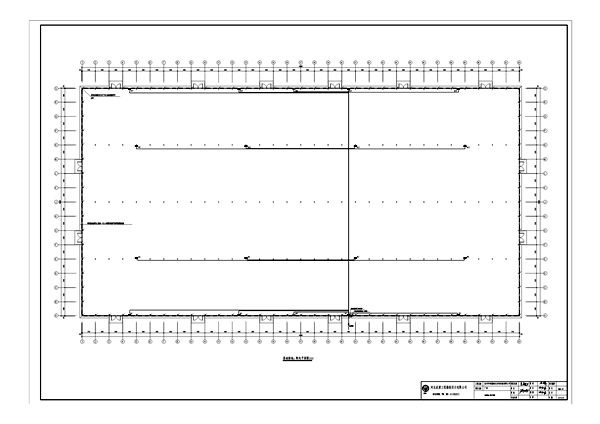

沧州市某牧业公司机械厂房电气图纸

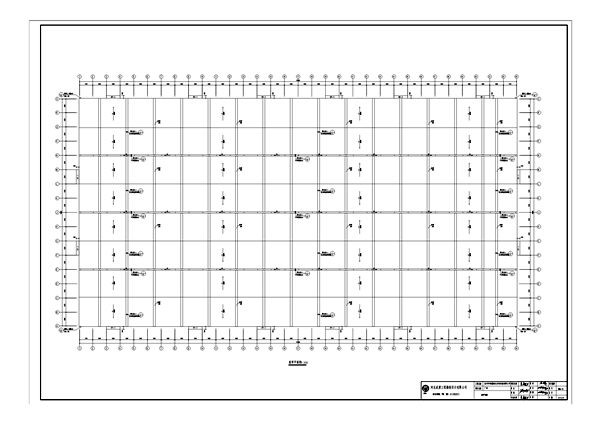

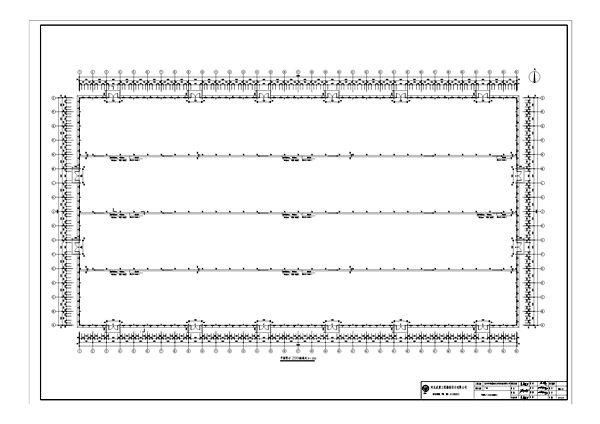

沧州市某牧业公司机械有限公司厂房平面图

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
