江西景德镇某化工厂24米跨太空瓦图纸

拱形屋顶厂家 2019-08-11 21:14:29 图纸图集 2139 ℃ 0 评论

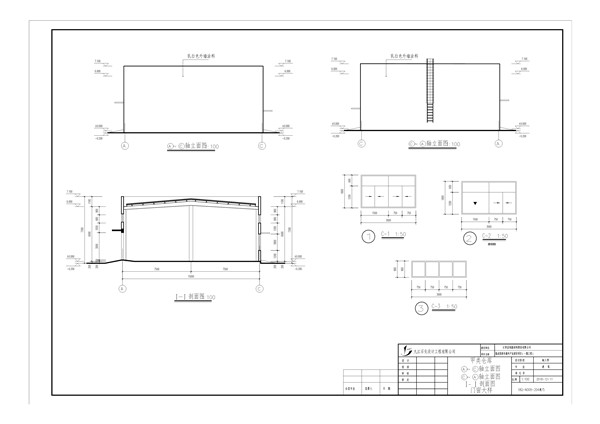

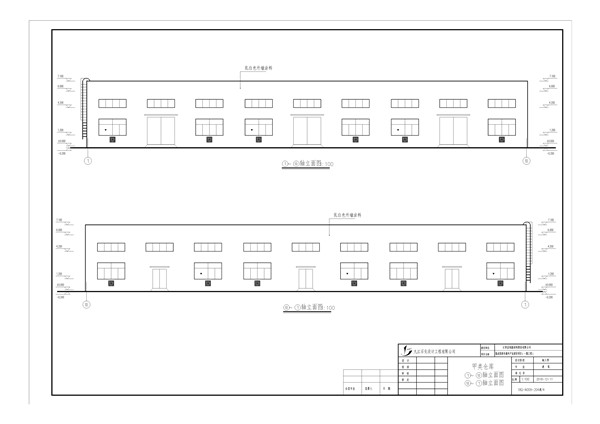

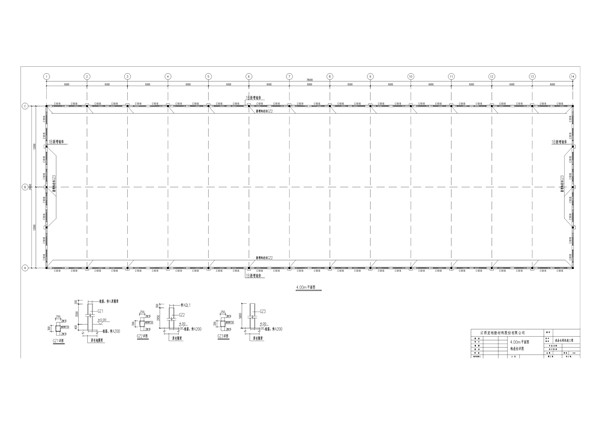

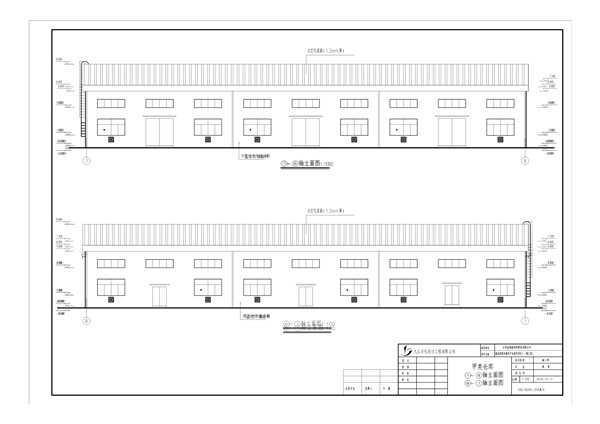

该化工厂车间改造太空瓦工程图纸：

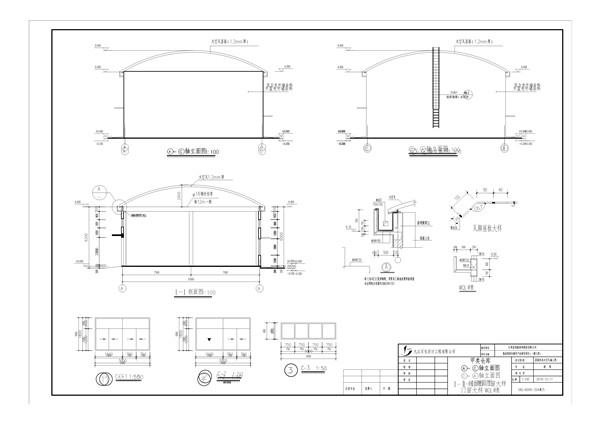

从下列图纸可以看出，该太空瓦的跨度分为两种，第一种为24米跨，第二种为18米跨，长度不一。

24米跨度太空瓦使用的板材厚度为1.2mm，18米跨的太空瓦板材厚度为1.0mm，两跨太空瓦均使用的是耐腐蚀的彩涂板。

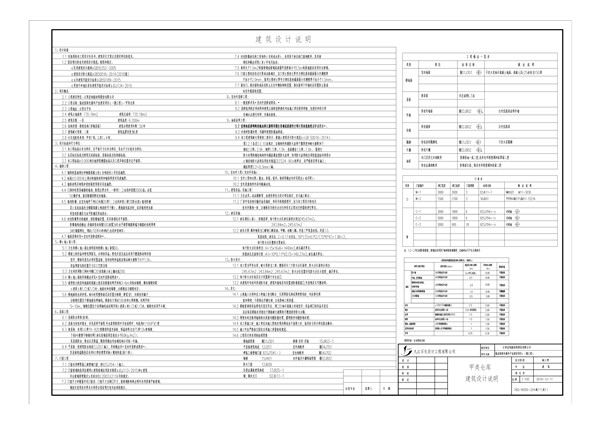

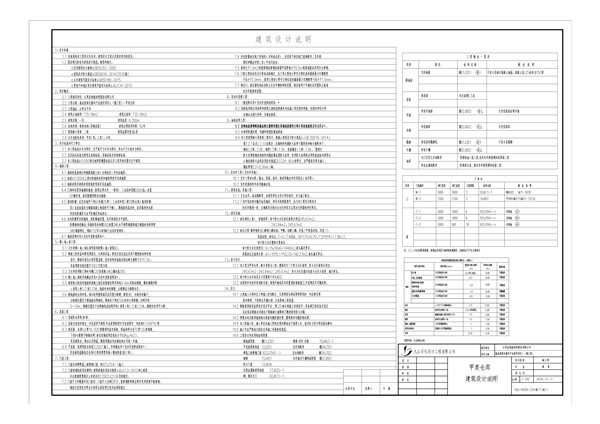

该图纸中太空瓦厂房的设计说明：

1、设计依据:

1.1经批准的本工程设计任务书、建筑设计方案以及建设单位的意见。

1.2国家现行的有关建筑设计规范、规程和规定。

《民用建筑设计通则》GB50352-2005

《建筑设计防火规范》GB50016-2014(2018版)

《公共建筑节能设计标准》GB50189-2015

《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010

2、项目概况:

2.1工程建设单位:江西宏柏新材料股份有限公司

2.2工程名称:氯硅烷绿色循环产业建设项目(一期工程)-甲类仓库

2.3工程地址:江西乐平市

2.4建筑占地面积:735.18m2建筑总面积:735.18m2

2.5建筑层数:一层建筑高度:6.200m

2.6结构类型:框架结构(彩钢屋面)建筑合理使用年限:50年

2.7建筑耐火等级:二级建筑抗震烈度为6度

2.8火灾危险性类别:甲类1项、乙类1、4项;

3、设计标高和尺寸单位:

3.1本工程标高以米为单位,总平面尺寸以米为单位,其余尺寸以毫米为单位。

3.2各层标注标高为建筑完成面标高,屋面标高为结构面标高。

3.3本工程标高p0.000相当地形图测量标高以及工程具体位置详总平面图。

4、墙体工程:

4.1墙体的基础部分和钢筋混凝土柱(含构造柱)详见结施图。

4.2标高P0.000以上部分的墙体材料和墙体厚度详见建施图。

4.3墙体材料及砌筑砂浆的强度等级详见结施图。

4.4门洞和经常易碰撞的墙角,除图注要求外,一律用1:2水泥砂浆粉2000高、边宽50做护角,面层粉刷同附近内墙面。

4.5墙身防潮:在室内地坪下约60处做20厚1:2水泥砂浆(掺5%防水剂)墙身防潮层(在此标高处为钢筋混凝土构造时可不做)。遇地面有高差时,应沿墙身迎水面设竖向防潮层与水平防潮层形成闭合。

4.6对有防爆要求的墙体,按防爆墙设置,其具体部位详平面图。防爆墙构造做法:沿墙体竖向每隔500放置3C8水平通常钢筋两端与钢筋砼柱的预埋钢筋绑扎,用MU10实心砖和M5水泥砂浆砌实。

4.7墙面装饰详见“室内外装修说明表”。

5、楼(地)面工程:

5.1卫生间楼(地)面比相邻房间的楼(地)面低50。

5.2楼面上的设备和管线预留孔,必须待设备、管线安装完成后采用不燃烧体材料封堵密实,楼面吊装孔必须设置盖板,密封材料和盖板应保证耐火极限不小于1.5h。设备预留孔的位置尺寸以工艺图为准.

5.3卫生间四周除门洞处均做C20素混凝土向上翻边高200.

5.4楼(地)面的具体做法详见“室内外装修说明表”。

5.5面积较大的房间地面的混凝土垫层应根据柱网开间每3~6m设纵向缩缝,横向缩缝间距(进深)的1/2或1/3处;地面处如有缩缝,分格缝应与缩缝对齐。

5.6楼地面的水泥砂浆、细石砼等整体面层应设置分格缝,缝宽为5,内嵌密封腻子;分格缝位置位于楼地面柱网轴线、楼面柱子周边100处和主梁两侧、柱网开间

5~10m,缩缝位置位于柱网轴线或柱网开间(进深)的1/2或1/3处。缩缝均采用平头缝;

6、屋面工程:

6.1屋面防水等级为II级。

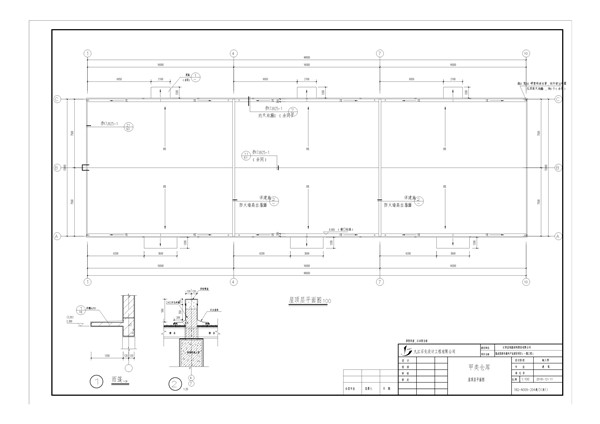

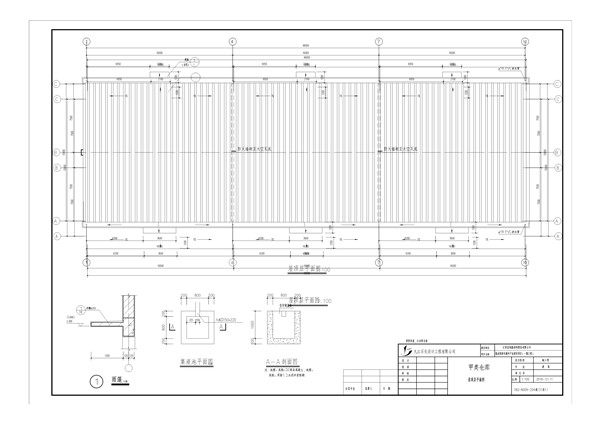

6.2屋面为有组织排水,详见屋顶平面图.外水落管除图中另有说明外,均选用C110UPVC管.

6.3坡屋面:采用0.6厚YX-820型镀铝锌蓝色面板,保温材料为为75厚12k玻璃棉,下设C4镀塑不锈钢丝网(泄压轻钢屋顶容重应小于60Kg/m2)。其屋面防水,排水以及保温,隔热等做法均由钢结构公司统一实施。

6.4平屋面:按建筑防水构造12J201施工,具体做法详“室内外装修说明表”。其屋面保温隔热层采用40厚挤塑聚苯板(燃烧性能为B1级)。

7、门窗工程:

7.1门窗采用硬聚氯乙烯塑钢门窗,按92SJ704-1施工。

7.2门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JGJ113-2015和《建筑

安全玻璃管理规定》发改运行〔2003〕2116号的规定。

7.3门窗尺寸和数量详见门窗表。门窗尺寸为洞口尺寸,窗玻璃除特殊注明外采用普通平板玻璃。制造安装等技术要求必须符合国家现行有关标准的规定。

7.4对有防爆泄压的工作场所(车间或仓库),采用易于泄压的门窗构配件。其具体部位和做法详图(表)中有关标述。

7.5面积大于1.5m2的窗玻璃或玻璃底离最终装修面小于0.5m的落地窗应采用安全玻璃。

7.6门窗主型材应经过计算或试验确定,且门用主型材主要受力部位基材截面最小实测壁厚不应小于2.0mm,窗用主型材主要受力部位基材截面最小实测壁厚不应小于1.5mm。

7.7推拉门、推拉窗的扇应有防止从室外侧拆卸的装置。推拉窗用于外墙时应设置防止窗扇向室外脱落的装置。

8、室内外装修工程:

8.1一般装修详见“室内外装修说明表。”

8.2装修选用的各项材料和建筑立面的装修颜色均由施工单位提供样板,经建设和设计单位确认后进行封样,并据此验收。

9、油漆涂料工程:

9.2各种油漆涂料均由施工单位制作样板,经确认后进行封样,并据此验收。

9.1室内外各种构配件的油漆、涂料工程除另有说明者外,均详见“室内外装修说明表”。

9.3木构件防腐处理:均刷环保型防腐油两道。

9.4本工程建筑耐火等级按二级设计。根据《建筑设计防火规范》(GB50016-2014)第3.2.1条及3.2.10条规定,各钢构件所刷防火涂料干膜厚度和耐火极限如下:钢柱2.0厚、2.0h,钢梁1.5厚、1.5h,屋面檩条1.0厚、1.0h。需进行防火处理的钢结构构件均刷涂薄涂型防火涂料,所用防火涂料的各项性能指标均须符合《钢结构防火涂料应用技术规范CECS24:90》的要求,并严格按其要求施工;刷涂厚度0.2~0.3mm/遍。

10、室内外工程(室内外设施):

10.1室外工程如台阶、散水、雨蓬、窗井、坡道等做法均详见图注(或详图)。

10.2室外悬挑构件外沿均做滴水线.

11、建筑设备、设施工程:

11.1卫生洁具、成品隔断等,由建设单位与设计单位商定,并与施工配合。

11.2厂房中有起重运输设备设施时,如吊车的规格型号,应与本工程设计的有关技术参数相一致,以确保吊车的安全运行和吊车正常运行所需的净空要求。

12、泄压设施:

12.1泄压部位(面):轻钢屋顶;每个防火分区泄压面积分别为245.67m2、

243.84m2、245.67m2

12.2泄压计算:爆炸物质为乙醇钠乙醇溶液、甲醇、硅酸乙酯、丙基三甲氧基硅烷、丙基三乙氧基硅烷;泄压比:C=0.11长径比:16*(15+6)*2/(15*6*4)=1.96≤3,每个防火分区整体计算泄压.每个防火分区体积为:V=15x16x6=1440m3,泄压满足要求。所需泄压总面积计算:A1=10*0.11*V2/3=140.27m2,泄压满足要求。

13、防火设计:

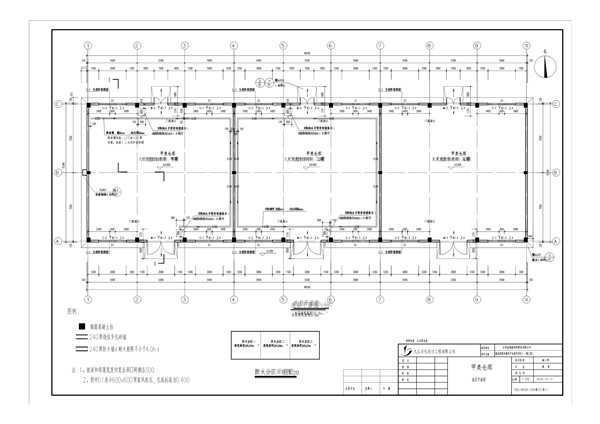

13.1本工程为甲类仓库,耐火等级为二级。整栋设计三个防火分区面积,防火分区面积分别为

245.67m2,243.84m2,245.67m2,防火分区位置详见防火分区示意图,满足要求。

13.2每个防火分区每层至少设置两个安全出口.

13.2本建筑外均有环形消防车道,建筑外墙每层均设置消防救援窗口,外装饰层无可燃材料。

14、其它:

14.1土建施工必须和各工种施工密切配合,凡须预留孔洞或预埋管线时,均应事先预留和预埋,不得事后开槽打洞,以免影响工程质量。

14.2楼板留洞待设备管线安装完毕后,用C20细石混凝土封堵密实;设备洞口待设备安装完应在每层楼板处用相当于楼板耐火极限的不燃烧体作防火分隔;

14.3预埋木砖及贴邻墙体的木质面均做防腐处理,露明铁件均做防锈处理。

14.4本工程施工时,施工单位对施工图纸发现问题或有不清楚之处,请及时与设计单位联系解决。

14.5施工中应严格执行国家各项施工质量验收规范。

14.6工程设计所采用的标准图集。
