河南濮阳料场30米连跨钢罩棚CAD图纸

拱形屋顶厂家 2019-09-11 10:29:53 图纸图集 4505 ℃ 0 评论

钢罩棚CAD图纸一句话总结：

这是河南省某耐高温材料集团的拱形波纹钢屋盖工程的图纸，拱形屋顶跨度为30米，长度为67米，一共为两连跨；

从图纸中可见该拱形屋顶建立在5米高的混凝土挡墙上，拱形屋顶拱高为6米，需要使用1.2mm厚度的拱形波纹钢屋盖。

下面请看该钢罩棚拱形波纹钢屋盖的详细图纸：

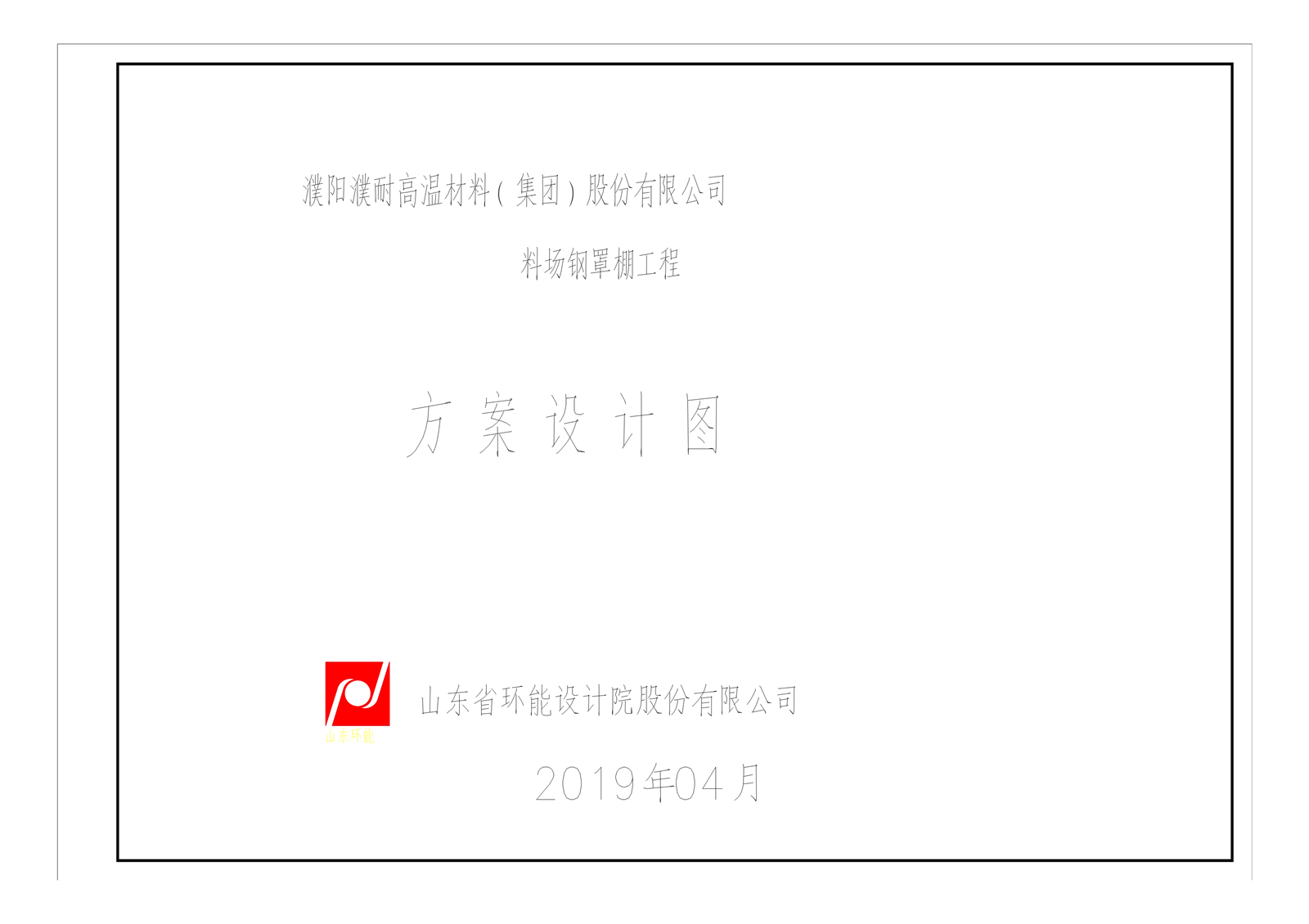

1.这是濮阳高温材料料场钢罩棚方案设计图封面；

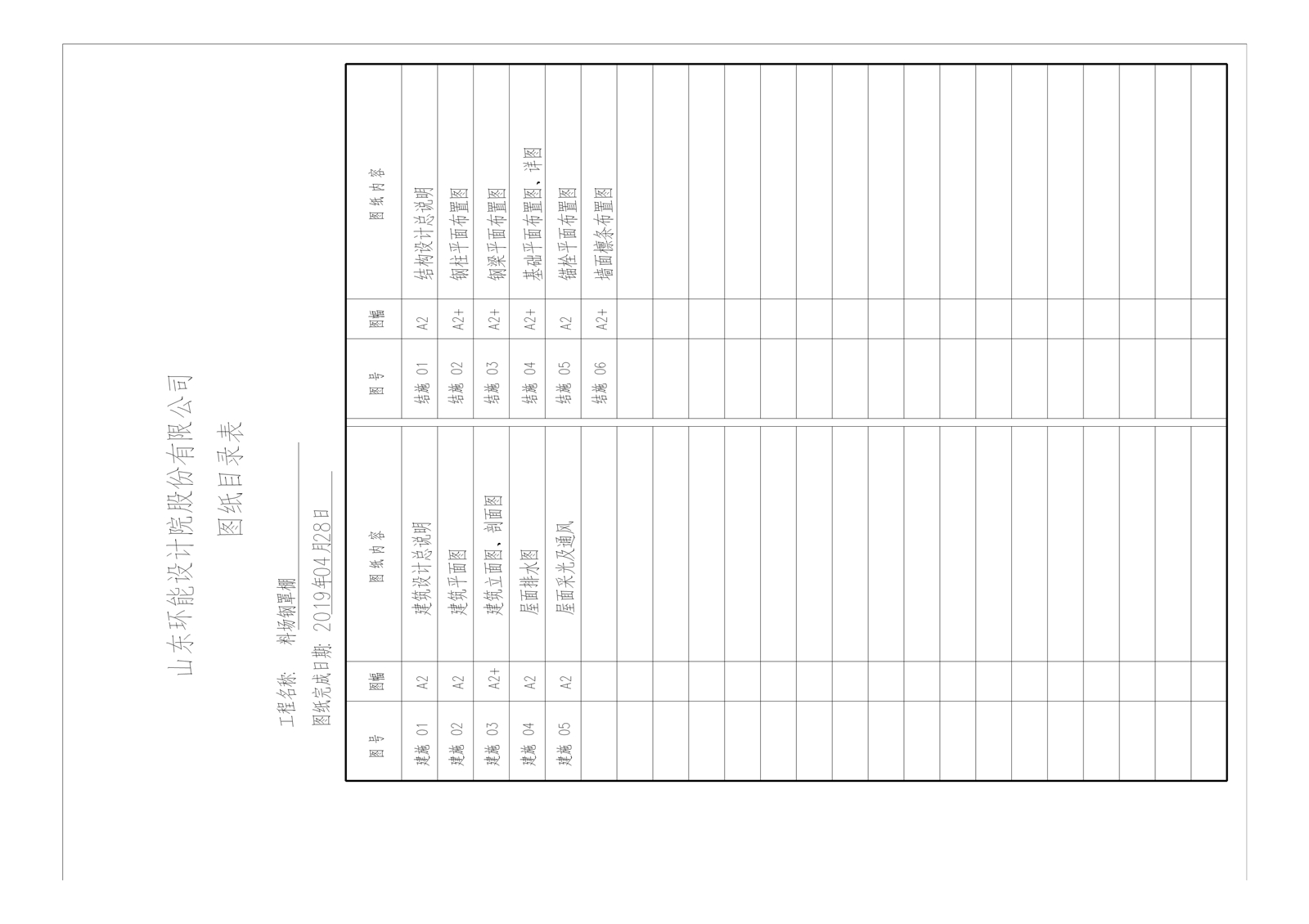

2.这是图纸目录

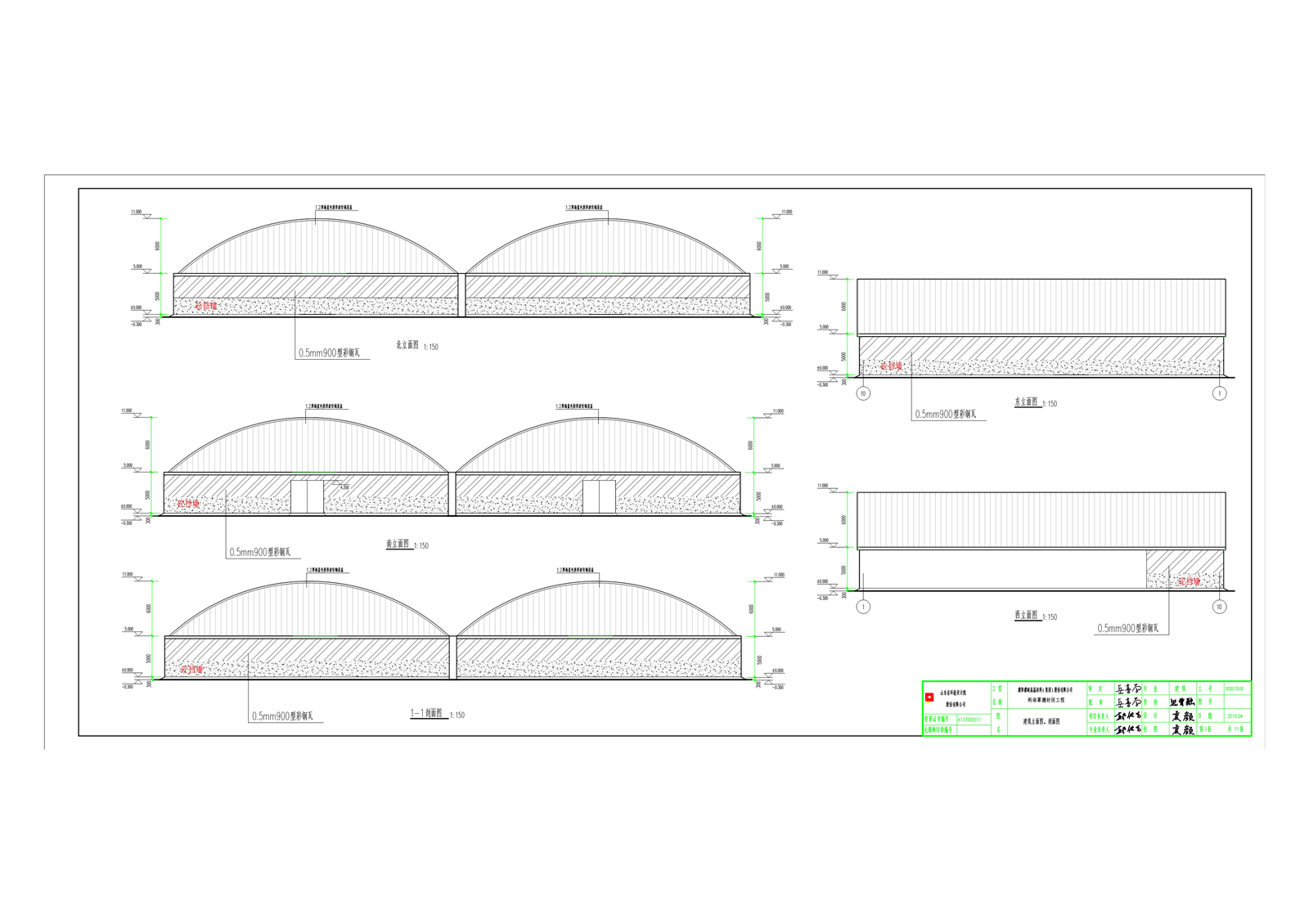

3.下图是该拱形波纹钢屋盖工程的剖面图，可以看到这是连跨的拱形屋顶，跨度是30米，使用的板材厚度是1.2mm，需要使用610的瓦片进行封山墙，墙面是使用0.5mm的900型彩钢瓦片。

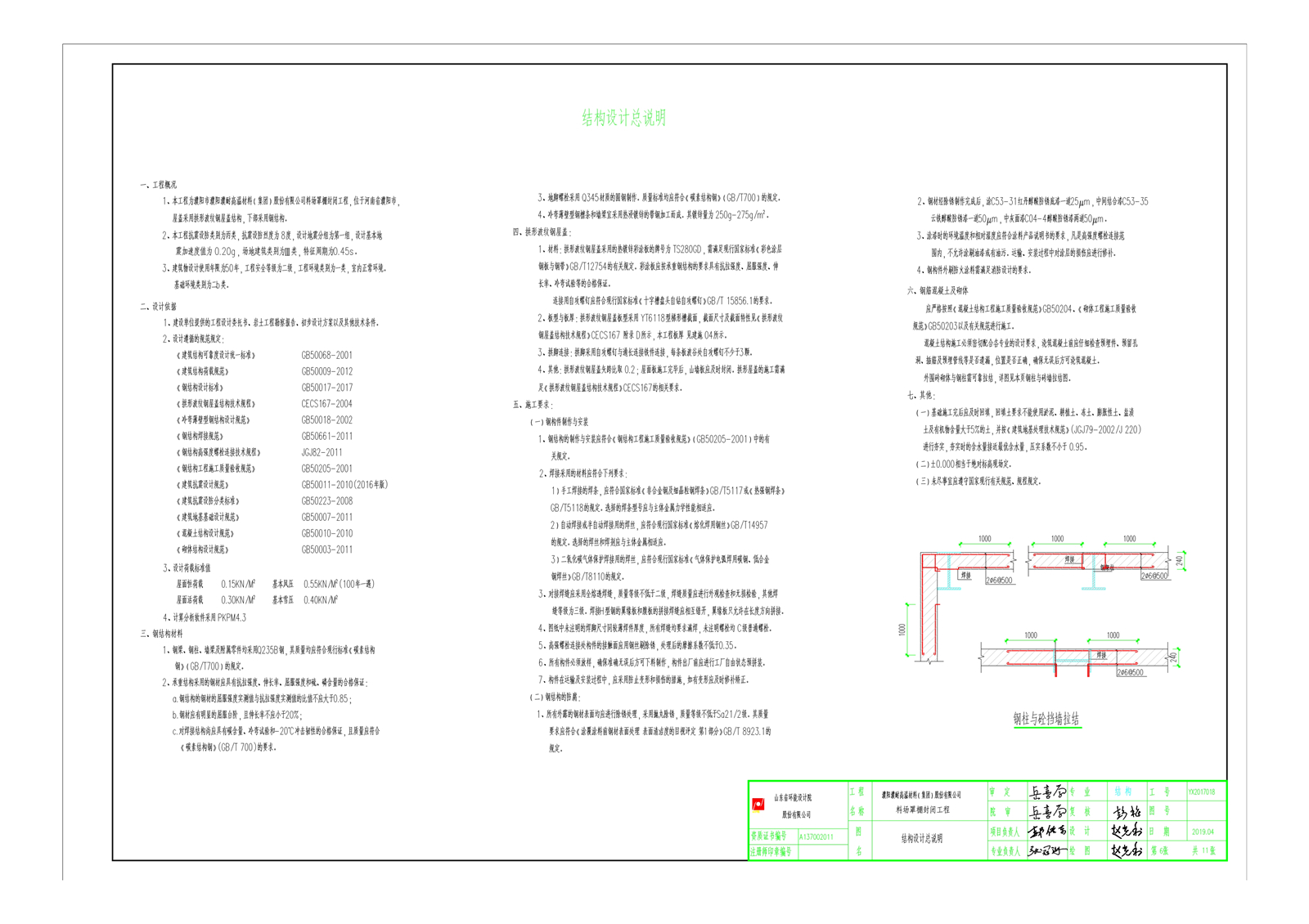

4.下图是河南濮阳拱形波纹钢屋盖工程的结构设计总说明

下面是该拱形波纹钢屋盖结构的设计说明：

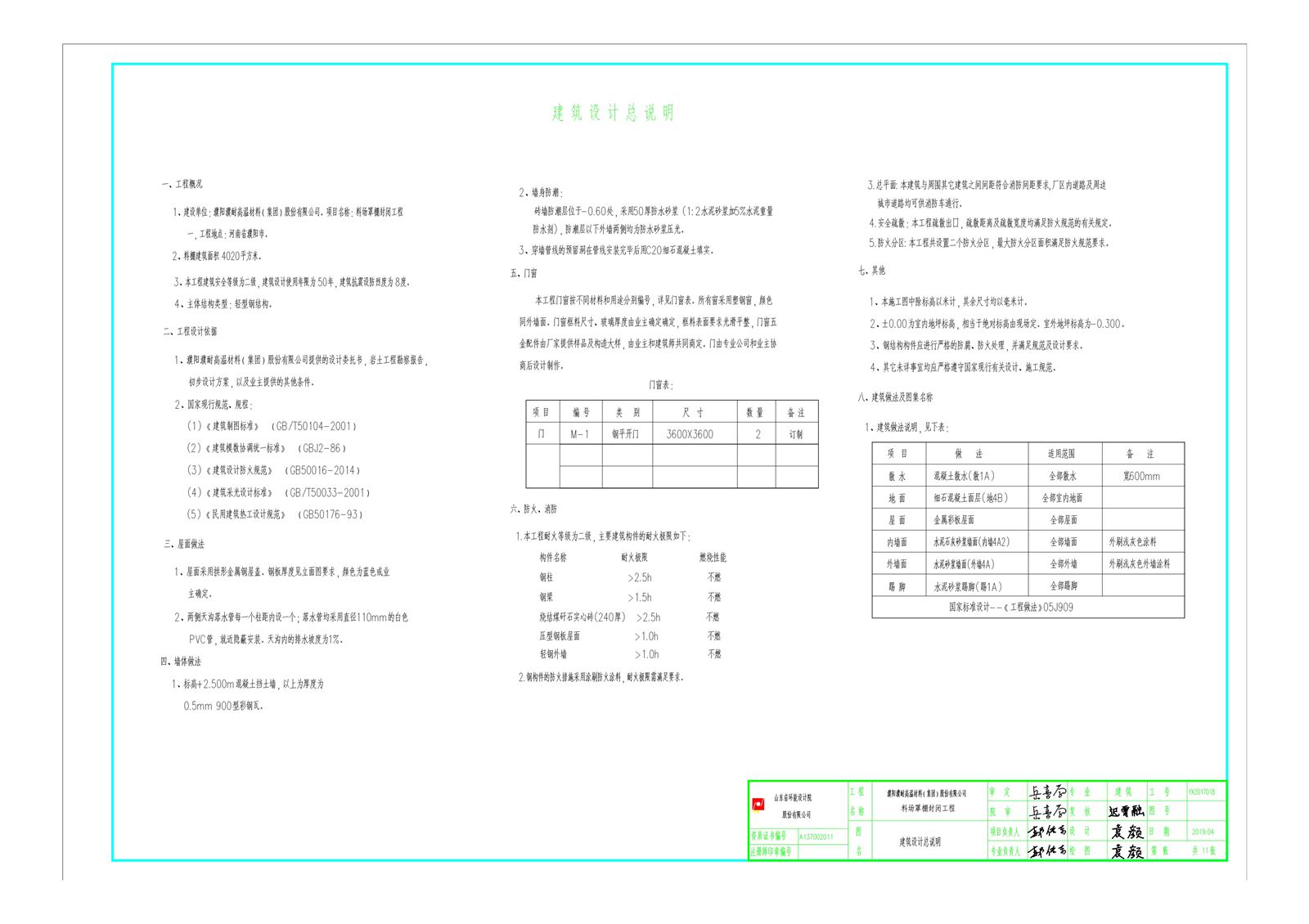

一、工程概况

1、建设单位:濮阳濮耐高温材料(集团)股份有限公司。项目名称:料场罩棚封闭工程

一,工程地点:河南省濮阳市。

2、料棚建筑面积 4020平方米。

3、本工程建筑安全等级为二级,建筑设计使用年限为 50年,建筑抗震设防烈度为 8度。

4、主体结构类型:轻型钢结构。

二、工程设计依据

1、濮阳濮耐高温材料(集团)股份有限公司提供的设计委托书,岩土工程勘察报告,初步设计方案,以及业主提供的其他条件。

2、国家现行规范、规程:

(1) 《建筑制图标准》 (GB/T50104-2001)

(2) 《建筑模数协调统一标准》 (GBJ2-86)

(3) 《建筑设计防火规范》 (GB50016-2014)

(4) 《建筑采光设计标准》 (GB/T50033-2001)

(5) 《民用建筑热工设计规范》 (GB50176-93)

三、屋面做法

1、屋面采用拱形金属钢屋盖。钢板厚度见立面图要求,颜色为蓝色或业

主确定。

2、两侧天沟落水管每一个柱距内设一个;落水管均采用直径110mm的白色PVC管,就近隐蔽安装。天沟内的排水坡度为1%。

四、墙体做法

1、标高+2.500m混凝土挡土墙,以上为厚度为0.5mm 900型彩钢瓦。

2、墙身防潮:

砖墙防潮层位于-0.60处,采用50厚防水砂浆 (1:2水泥砂浆加5%%%水泥重量防水剂),防潮层以下外墙两侧均为防水砂浆压光。

3、穿墙管线的预留洞在管线安装完毕后用C20细石混凝土填实。本工程门窗按不同材料和用途分别编号,详见门窗表。所有窗采用塑钢窗,颜色同外墙面。门窗框料尺寸、玻璃厚度由业主确定确定,框料表面要求光滑平整,门窗五金配件由厂家提供样品及构造大样,由业主和建筑师共同商定。门由专业公司和业主协商后设计制作。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
