福建福清16m跨拱形屋顶CAD图纸

仓间罩棚一句话总结：

这是福建福清的仓间罩棚图纸，跨度为17.5米，长度为60米，建筑面积约为1050平方米；

16m跨拱形屋顶CAD图纸详情：

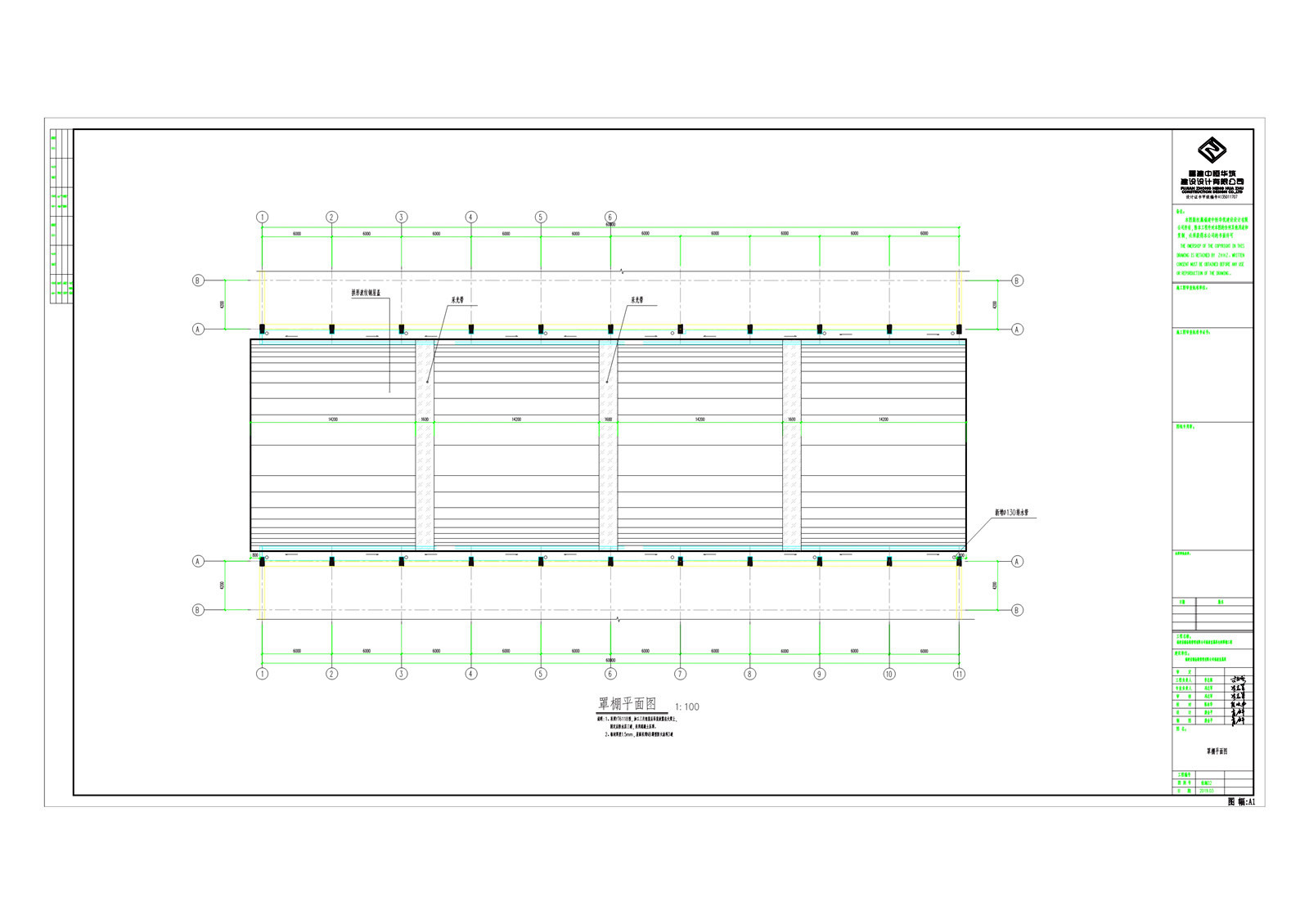

1.16米跨仓间罩棚平面图，可见拱形屋顶上方需要安装3道采光带；

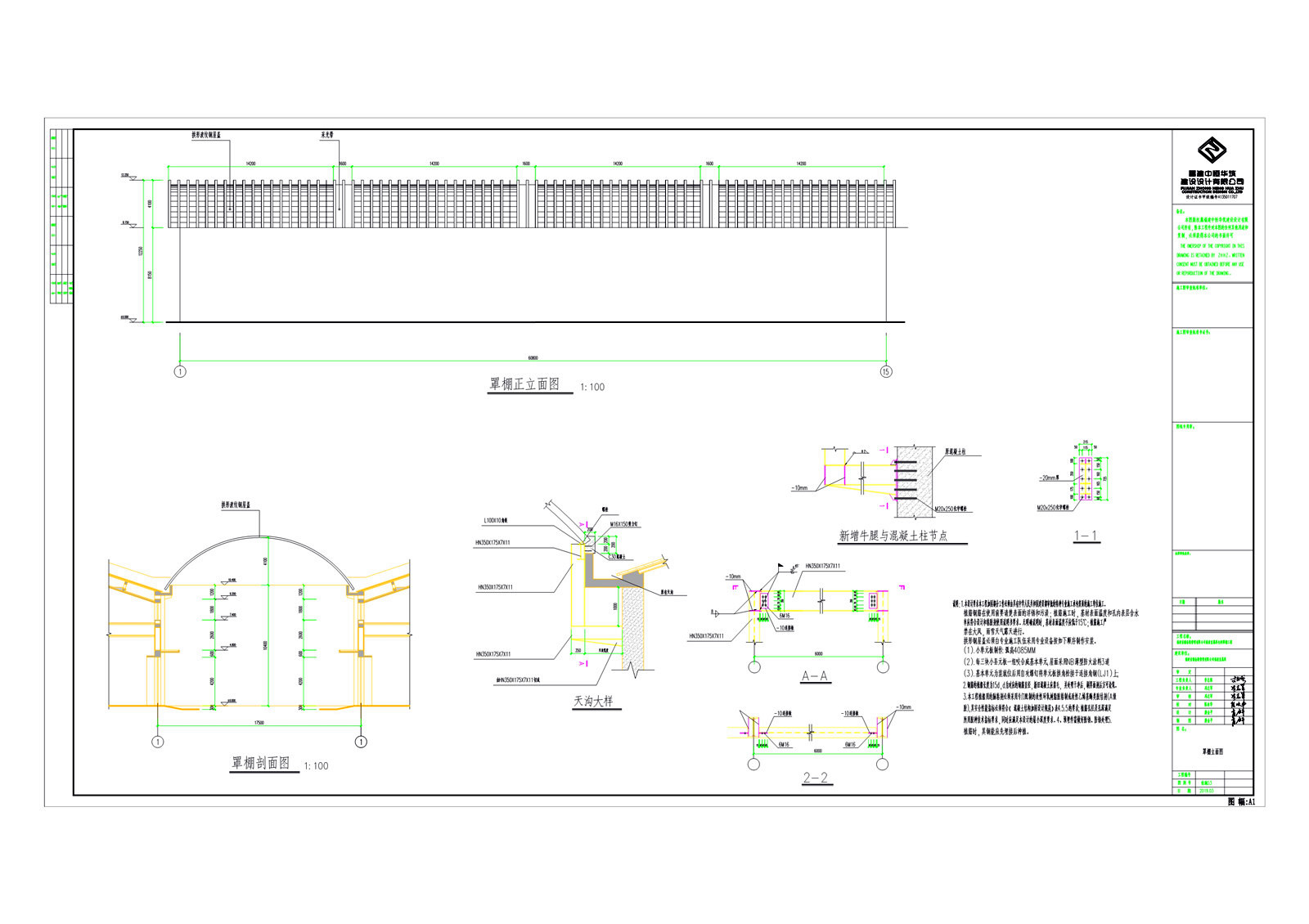

2.仓间罩棚立面图，可见拱形屋顶是使用钢结构牛腿通过化学螺栓锚固在原有墙体上；

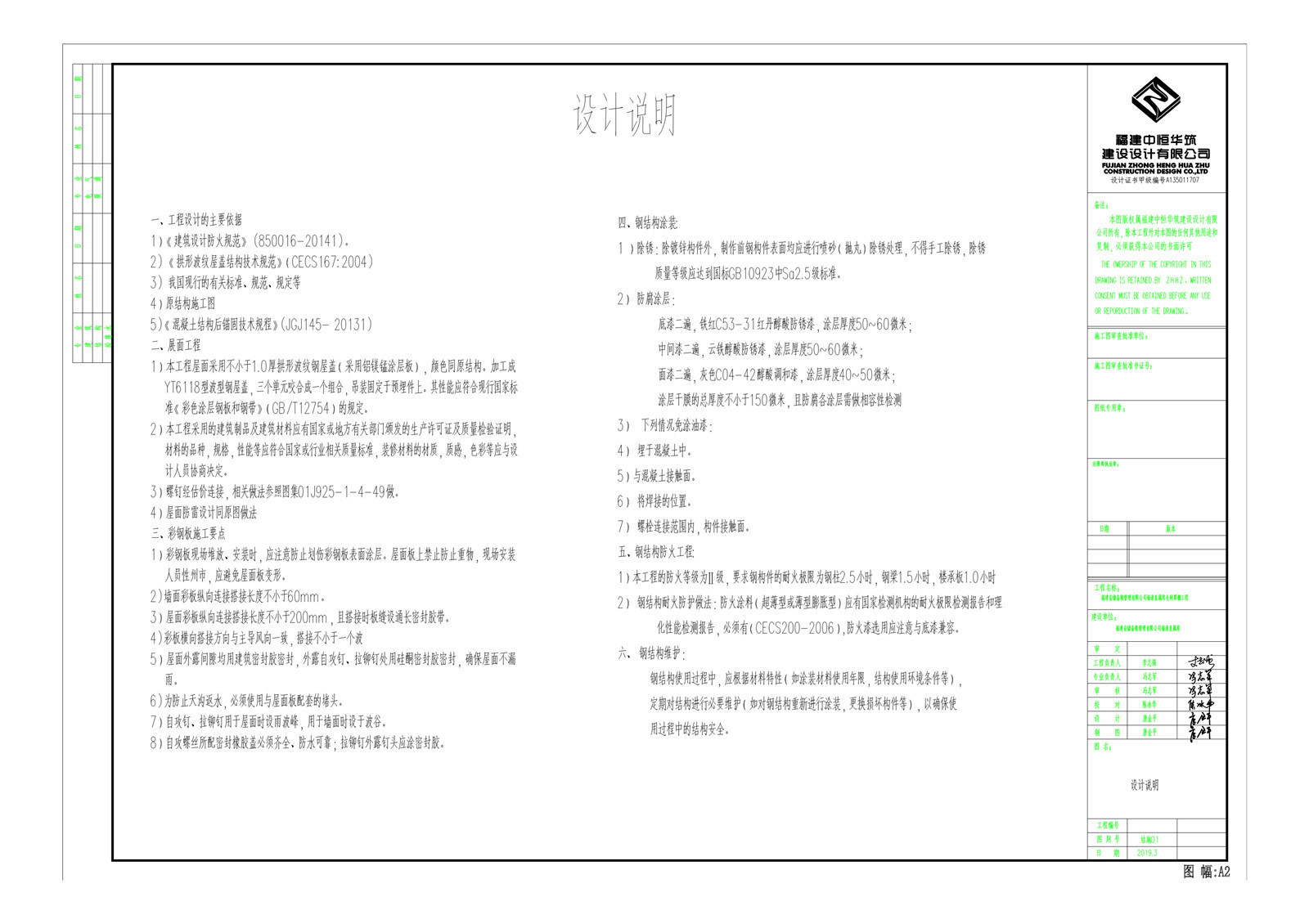

仓间罩棚拱形波纹钢屋盖工程设计说明：

一、工程设计的主要依据

1)《建筑设计防火规范》 (850016-20141)。

2) 《拱形波纹屋盖结构技术规范》(CECS167:2004)

3) 我国现行的有关标准、规范、规定等

4)原结构施工图

5)《混凝土结构后锚固技术规程》(JGJ145- 20131)

二、展面工程

1)本工程屋面采用不小于1.0厚拱形波纹钢屋盖(采用铝镁锰涂层板),颜色同原结构。加工成YT6118型波型钢屋盖,三个单元咬合成一个组合,吊装固定于预埋件上。其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

2)本工程采用的建筑制品及建筑材料应有国家或地方有关部门颁发的生产许可证及质量检验证明,材料的品种,规格,性能等应符合国家或行业相关质量标准,装修材料的材质,质感,色彩等应与设计人员协商决定。

3)螺钉经估价连接,相关做法参照图集01J925-1-4-49做。

4)屋面防雷设计同原图做法

三、彩钢板施工要点

1)彩钢板现场堆放、安装时,应注意防止划伤彩钢板表面涂层。屋面板上禁止防止重物,现场安装人员性州市,应避免屋面板变形。

2)墙面彩板纵向连接搭接长度不小于60mm。

3)屋面彩板纵向连接搭接长度不小于200mm,且搭接时板缝设通长密封胶带。

4)彩板横向搭接方向与主导风向一致,搭接不小于一个波

5)屋面外露间隙均用建筑密封胶密封,外露自攻钉、拉铆钉处用硅酮密封胶密封,确保屋面不漏    雨。

6)为防止天沟返水,必须使用与屋面板配套的堵头。

7)自攻钉、拉铆钉用于屋面时设雨波峰,用于墙面时设于波谷。

8)自攻螺丝所配密封橡胶盖必须齐全、防水可靠;拉铆钉外露钉头应涂密封胶。

四、钢结构涂装:

1 )除锈:除镀锌构件外,制作前钢构件表面均应进行喷砂(抛丸)除锈处理,不得手工除锈,除锈    质量等级应达到国标GB10923中Sa2.5级标准。

2) 防腐涂层:

底漆二遍,铁红C53-31红丹醇酸防锈漆,涂层厚度50~60微米;

中间漆二遍,云铁醇酸防锈漆,涂层厚度50~60微米;

面漆二遍,灰色C04-42醇酸调和漆,涂层厚度40~50微米;

涂层干膜的总厚度不小于150微米,且防腐各涂层需做相容性检测

3)  下列情况免涂油漆:

4) 埋于混凝土中。

5)与混凝土接触面。

6) 将焊接的位置。

7) 螺栓连接范围内,构件接触面。

五、钢结构防火工程:

1)本工程的防火等级为Ⅱ级,要求钢构件的耐火极限为钢柱2.5小时,钢梁1.5小时,楼承板1.0小时

2) 钢结构耐火防护做法:防火涂料(超薄型或薄型膨胀型)应有国家检测机构的耐火极限检测报告和理    化性能检测报告,必须有(CECS200-2006),防火漆选用应注意与底漆兼容。

六、 钢结构维护:

钢结构使用过程中,应根据材料特性(如涂装材料使用年限,结构使用环境条件等),    定期对结构进行必要维护(如对钢结构重新进行涂装,更换损坏构件等),以确保使    用过程中的结构安全。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
