山西某无梁拱项目技术规范书

东方希望晋中铝业有限公司

石灰新建无梁拱棚项目

技

术

规

范

书

石灰新建无梁拱棚技术要求

1、概述

东方希望晋中铝业有限公司原料工区2#原料大棚南侧石灰石堆场先为露天堆场，为防尘、防雨，并且要符合标准化管理及环评要求，在石灰石堆场上部空间增加无梁拱棚。

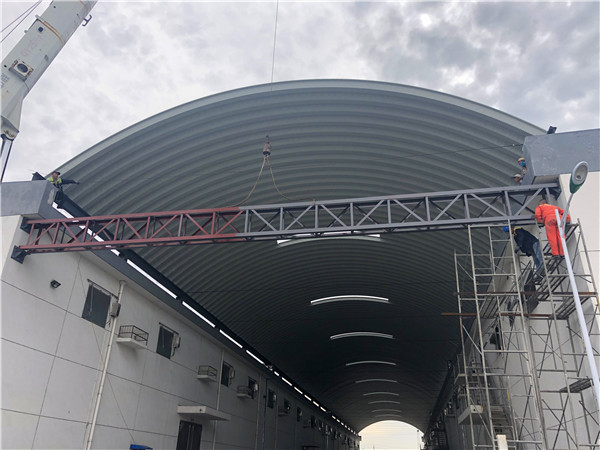

上图是无梁拱吊装现场

2、厂区条件

2.1气温

年平均气温10.5℃

极端最低气温-25℃

极端最高气温39.4℃

2.2湿度

空气相对湿度55%

2.3降雨量

年平均降雨量620.9mm

日最大降雨量90.6mm

年降雨天数50天

2.4其他

主导风向西北风

年最大风速25m/s

年蒸发量1930.5mm

年无霜期200天

2.5供电条件

2.5.1类型：交流电

2.5.2电压：380V

2.5.3频率：50Hz

（注：供货电压由设备供货商推荐）

2.6灾害天气

地震、沙尘暴。

3、工艺参数

3.1使用年限：50年。

3.2平面尺寸：长60m，宽38m，高20m。

3.3矢高比取（不小于1/4）

3.4详细参数见《晋铝石灰新建无梁拱棚施工方案图》。

3.5外皮颜色为银灰色。

3.6棚底需要增加消防水等喷淋装置吊件，每点满足承重35kg。按整体15kg/m2(水平投影面积)。

4、技术及设计要求

4.1.技术要求

4.1.1本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术规范书和现行国家相关标准的优质产品。

4.1.2对国家有关安全、环保等方面的强制性标准，乙方必须满足其要求。

4.1.3在签订合同之后，到乙方开始制造之日的这段时间内，甲方有权提出因规程、规范、标准及外部条件发生变化而产生的一些补充修改要求，乙方应遵守此要求，具体条款内容由双方商定。

4.1.4本规范书为工程合同的附件，与合同正文具有同等效力。

4.2设计要求：

4.2.0《晋铝石灰新建拱形棚工程施工方案图》图纸要求

4.2.1《拱形波纹钢屋盖结构技术规程》(试用)（CECS167：2004）

4.2.2《钢结构工程施工质量验收规范》（GB50205-2001）

4.2.3《建筑钢结构焊接规程》（JGJ81-91）

4.2.4《钢结构制作工艺规程》（DBJ08-216-95）

4.2.5《冷弯薄壁型钢结构技术规范》（GBJ18-87）

4.2.6《压型金属板设计施工规程》（YBJ216-88）

4.2.7《建筑设计防火规范》（GBJ16-87）

4.2.8《房屋建筑制图统一标准》（GBT50104-2001）

4.2.9《建筑采光设计标准》（GBT5033-2001）

4.2.10《屋面工程技术规范》（GBT50345-2004）

4.2．11《屋面工程质量验收规范》（GBT50207-2002）

4.2.12《民用建筑设计通则》（GB50352-2005）

4.2.13《工程建设标准强制性条文》(房屋建筑部分)2009年版

4.2.14国家颁布的其他相关设计规范及标准

5．工程范围

5.1、石灰堆场无梁拱棚屋面及钢结构支撑的设计、供货和安装（含东西两侧8.0m高以上山墙）；

5.2、无梁拱棚项目照明、防雷、排水的设计、供货和安装；

5.3、无梁拱棚及下部型钢梁柱、混凝土梁柱、独立基础及局部挡土墙的结构设计，并出具正规设计院盖章蓝图（混凝土部分由甲方根据蓝图施工）。

6．材料

6.1屋顶拱棚：采用Q280热镀锌钢板（聚酯面烤漆），型号YX-205-610-1860；1.4mm厚；颜色为银灰，国色标色卡（GSB05-1426-2001）74B04，屋面板材生产厂家为上海宝钢；排水天沟采用4厚Q235普通碳素钢，表面进行防腐涂漆，西侧端头设排水立管引入地下排水井。材料进厂时，安装时需提供产品证明，并经甲方确认后方可施工。(具体参数由供应商提供）

6.2屋面搭接方式为暗扣式,连接节点及附件的使用寿命应保证20年内免维护，连接件不得暴露于室外不得受雨水侵蚀。

6.3屋顶采光带：采用聚碳酸酯采光板，基本参数(拜耳阳光板)：6mm厚，透明色，要求透光率≥70％，传热系数≥2.6w/m2.k，抗冲击强度≥160J,单位重量为1700g/m2，质保年限不低于10年。采光板具体位置由设计院根据以下参数自行确定：采光系数平均值为0.7Cav（％）、室内天然光临界照度为35（lx）、参照平面为工业建筑取距地面1m。采光率建议为整个屋面面积的6％～10%，安排方式根据彩钢的模数，一般采光板的间距不小于6米。

6.4山墙：东西两侧8.0m以上山墙全部设置聚碳酸酯采光板，2mm厚，其他同6.3条规定。

6.5无动力通风器：材质不锈钢304，直径500mm，保证20年内免维护。

7、施工工艺：

7.1承托式连接角钢焊接：

7.1.1角钢在施工前要进行圈梁放线、抄平。

7.1.2本结构采用承托式用80#63#角钢焊接而成。

7.1.3角钢安装应保证水平误差不得超过±30mm。

7.1.4垫板面积应垂直不小于0.03㎡，且要焊接牢固可靠。

7.1.5角钢托板在焊接完工后，要进行复检，避免漏焊，假焊现象。

7.2拱形板制作：

7.2.1制作材料为彩色涂层钢板，其主要指标必须满足下列要求：屈服强度

≥275MPa、抗拉强度≥275MPa、设计强度275MPa,延伸率≥12%。

7.2.2拱板之间为咬口连接，三条为一组利用电动咬边机在地面咬接。

7.2.3拱板按装就位后，用M6.3自拱钉固定，如设计没要求时，跨度（<18m时4个，<24m时5个，<35m时7个）。

7.2.4屋面拱板按装全部后，其拱顶纵向长应成一条直线，差不得超过±10cm。

7.2.5屋面拱板按装全部后，其拱板上划漆处,要用同色漆及时补好.

7.3屋顶的防雷做法：

防雷做法问题因屋顶所用板厚超过0.5mm（详见建筑防雷规范）

（GB50057-94）第4.1.4条规定（35m跨彩板厚度为1.4mm、16m跨彩板厚度为0.8mm）根据国家规范屋面可直接作为接闪器，从屋顶支座处连接角钢上焊引

下线接地即可，或通过预埋件锚筋与梁柱钢筋连通，具体做法由建设方另行确定。

7.4屋顶的照明做法：

照明,管线可通过专用预埋件固定在屋顶结构内部，在屋顶上设吊灯。或采用在柱顶上设射灯。若在屋顶上设吊灯，须明确，采用专用挂件在屋顶吊装前在地面安装完毕，否则事后补救将损伤金属屋顶结构，具体吊卡布置由甲方确定。

7.5屋顶的抗风抗震性能：

金属屋顶不论多大跨度，屋顶彩板均为一整条压型彩板，通过机械锁边连接使整个屋顶成为整体，为多次超静定空间薄壁结构，整体构造科学合理，抗风抗  震性能优越。因屋顶自重较小，抗震验算时荷载效应组合低于正常。承载力荷载组合（抗震验算不考虑屋面活载），设计可不考虑地震效应。

8、质量保证：

a、严格按设计图纸及技术规范标准组织施工，保质、保量、保工期，努力降低消耗，争创优良工程。

b、选派责任心强的同志担任本工程质量检验员，及时解决发现的问题，以及同施工单位和厂里的协调工作。

c、施工中认真执行四检（自检、互检、专检、会检），层层把好质量关，建立

谁安装谁负责的制度。

d、质检人员必须认真执行质量否决权，不合格的墙板、顶板和配件一律不得安装，制作安装必须按标准执行。

e、保证非镀锌钢材的防腐除锈质量。

f、随时接受甲方代表及其委托人对工程质量的检查，并为其提供便利条件。

g、认真做好各种检测记录，工程竣工后及时整理各种记录及竣工图交给甲方。保证交工资料完整，符合档案管理要求。

9、安全保证

9.1安全施工目标及措施：

指导思想：安全第一、预防为主，强化安全管理，杜绝重大事故发生。

9.2工作目标：杜绝重大伤亡、火灾事故和机具电器事故。

9.3保证措施：

9.3.1进入施工现场，施工人员应遵守现场的安全消防等规章制度。施工现场应有专职和兼职安全员进行安全检查工作和督促工作，安全员应认真行使安全否决权，对不安全因素应即使提出和制止，并提出改进措施。对严重违章应停工检查，进行安全教育，提高认识。

9.3.2屋面安装非施工人员一律不许上屋面，以免踩坏板面或出现安全事故。

9.3.3新进入现场施工人员，须经过三级安全教育，经考试合格后方可进行施工作业。

9.3.4施工队应针对当天施工特点，在布置生产任务同时，结合当天工作布置安全生产，以保证施工安全。施工队应每周定期举行班组安全活动，总结安全工作，消除不安全因素和隐患。

9.3.5对待有医院证明患者不适应高空作业和身体不适者，一律不准进行高空作业。

9.3.6进入现场人员一律要戴安全帽，必须系好帽带，高空作业人员必须带好安全带。工作时，应先察看好自己周围的环境确认安全后方可施工。

9.3.7高空作业不准随身往下扔东西（如螺丝、废焊条等），下脚料要集中堆放，保持现场环境清洁。

9.3.8所有施工工具、电器设备在使用前必须经过检查、检测，确认合格后方可使用，使用中应符合有关用电规定，工作前随时检查电缆线、照明线的绝缘情况，发现问题应立即维修处理。

9.3.9电闸箱应装漏电保护器，插座经常检查，坏插座不得凑合使用，严禁用裸线插入插座用电。

9.3.10施工现场要做到文明施工，场地清洁。每天下班前将现场及屋面材料、废料清理干净，下脚料及废品放到指定位置。

10、资料交付

定标后24小时内完成设计及提资。提资以电子版报甲方。在技术协议签订后7日内乙方按技术协议要求向甲方提供6套蓝图资料（盖公章）和电子资料。（电子文件的图纸为AutoCADR2004格式，文本文件为WORD2003格式）；并不限于以下内容：

①无梁拱棚屋面及下部钢结构和混凝土支撑建筑图（签订协议后3d内提资给甲方，CAD电子图1份，正规设计院盖章版蓝图8份）；

②无梁拱棚屋面及下部钢结构和混凝土支撑结构图及结构计算书（签订协议后7d内提资给甲方，CAD电子图1份，正规设计院盖章版蓝图8份）；

③无梁拱棚的详细技术规格、性能参数、安装尺寸；

④电气、排水施工图（地下防雷部分随结构图同时提供）；

⑤主要辅助材料表。

⑥产品合格证及质量证明书

⑧供货清单
