山东济南30米跨三连跨拱形波纹钢屋盖图纸

文中所述图纸施工地点位于山东省济南市，为某建材厂的料棚，所需要施工的拱形波纹钢屋盖跨度为30米，长度为108米，一共有三栋，为三联跨项目。

该拱形波纹钢屋盖使用的板材厚度为1.3mm，封山墙材料同屋顶材料，即可以使用屋顶余料封山墙，颜色为海蓝色。

据了解，该项目业主采取包人工的方式，将该项目的钢结构车间及屋顶的安装劳务分包出去。分包单位单独租赁了无梁拱设备进行施工。

下面杰达钢构技术员树大林看一下详细图纸：

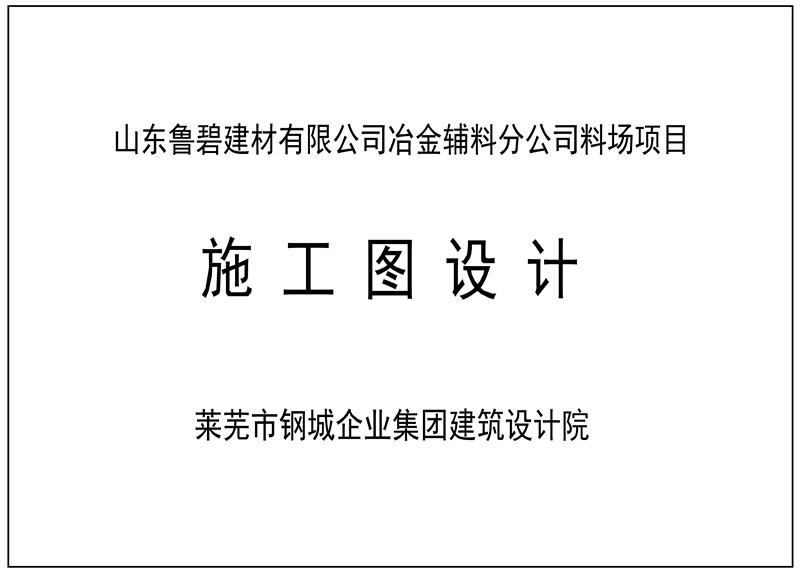

一、山东省济南市建材公司料场项目封面；

二、三十米跨拱形波纹钢屋盖建筑设计说明文件；

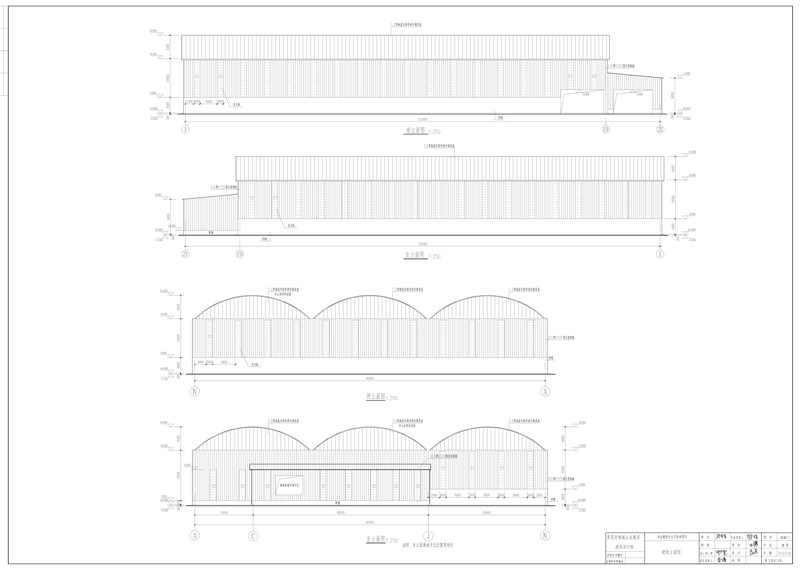

三、三联跨1.3mm厚度拱形波纹钢屋盖平面图和立面图

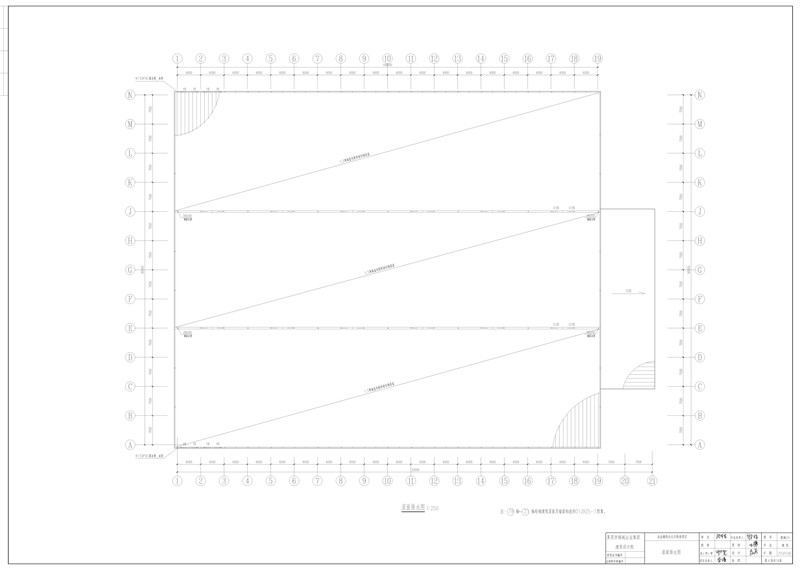

四、拱形波纹钢屋盖屋面平面图及排水图

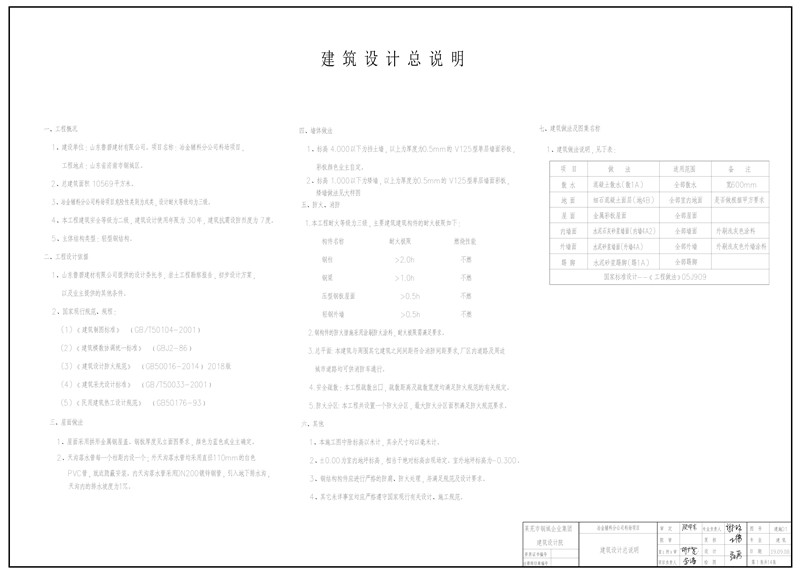

该图纸的建筑设计总说明

一、工程概况

1、建设单位:山东鲁碧建材有限公司。

项目名称:冶金辅料分公司料场项目,

工程地点:山东省济南市钢城区。

2、总建筑面积 10569平方米。

3、冶金辅料分公司料场项目危险性类别为戌类,设计耐火等级均为三级。

4、本工程建筑安全等级为二级,建筑设计使用年限为 30年,建筑抗震设防烈度为 7度。

5、主体结构类型:轻型钢结构。

二、工程设计依据

1、山东鲁碧建材有限公司提供的设计委托书,岩土工程勘察报告,初步设计方案,以及业主提供的其他条件。

2、国家现行规范、规程:

(1) 《建筑制图标准》 (GB/T50104-2001)

(2) 《建筑模数协调统一标准》 (GBJ2-86)

(3) 《建筑设计防火规范》 (GB50016-2014) 2018版

(4) 《建筑采光设计标准》 (GB/T50033-2001)

(5) 《民用建筑热工设计规范》 (GB50176-93)

三、屋面做法

1、屋面采用拱形金属钢屋盖。钢板厚度见立面图要求,颜色为蓝色或业主确定。

2、天沟落水管每一个柱距内设一个;外天沟落水管均采用直径110mm的白色PVC管,就近隐蔽安装。内天沟落水管采用DN200镀锌钢管,引入地下排水沟,天沟内的排水坡度为1%%%。

四、墙体做法

1、标高 4.000以下为挡土墙,以上为厚度为0.5mm的 V125型单层墙面彩板,彩板颜色业主自定。

2、标高 1.000以下为矮墙,以上为厚度为0.5mm的 V125型单层墙面彩板,矮墙做法见大样图

五、防火、消防

1.本工程耐火等级为三级,主要建筑建筑构件的耐火极限如下:

构件名称耐火极限 燃烧性能

钢柱>2.0h不燃

钢梁>1.0h不燃

压型钢板屋面>0.5h不燃

轻钢外墙>0.5h不燃

2.钢构件的防火措施采用涂刷防火涂料,耐火极限需满足要求。

3.总平面:本建筑与周围其它建筑之间间距符合消防间距要求,厂区内道路及周边城市道路均可供消防车通行。

4.安全疏散:本工程疏散出口,疏散距离及疏散宽度均满足防火规范的有关规定。

5.防火分区:本工程共设置一个防火分区,最大防火分区面积满足防火规范要求。

六、其他

1、本施工图中除标高以米计,其余尺寸均以毫米计。

2、%%p0.00为室内地坪标高,相当于绝对标高由现场定。室外地坪标高为-0.300。

3、钢结构构件应进行严格的防腐、防火处理,并满足规范及设计要求。

4、其它未详事宜均应严格遵守国家现行有关设计、施工规范。

该图纸的结构设计总说明

一、工程概况

1、本工程为山东鲁碧建材有限公司冶金辅料分公司料场项目,位于济南市钢城区,屋盖采用

拱形波纹钢屋盖结构,下部采用钢排架结构。

2、本工程抗震设防类别为丙类,抗震设防烈度为 7度,设计地震分组为第二组,设计基本地

震加速度值为 0.10g,场地建筑类别为II类,特征周期为 0.4s。

3、建筑物设计使用年限为 30年,工程安全等级为二级,工程环境类别为一类,室内正常环境。

基础环境类别为二b类。

二、设计依据

1、建设单位提供的工程设计委托书、岩土工程勘察报告、初步设计方案以及其他技术条件。

2、设计遵循的规范规定:

《建筑结构可靠度设计统一标准》 GB50068-2018

《建筑结构荷载规范》 GB50009-2012

《钢结构设计标准》 GB50017-2017

《拱形波纹钢屋盖结构技术规程》 CECS167-2004

《冷弯薄壁型钢结构设计规范》 GB50018-2002

《门式刚架轻型房屋钢结构技术规范》 GB51022-2015

《钢结构焊接规范》 GB50661-2011

《钢结构高强度螺栓连接技术规程》 JGJ82-2011

《钢结构工程施工质量验收规范》 GB50205-2001

《建筑抗震设计规范》 GB50011-2010(2016年版)

《建筑抗震设防分类标准》 GB50223-2008

《建筑地基基础设计规范》 GB50007-2011

《混凝土结构设计规范》 GB50010-2010(2015年版)

《砌体结构设计规范》 GB50003-2011

《建筑防火设计规范》 GB50016-2014

3、设计荷载标准值

屋面恒荷载 0.15KN/M1402141基本风压 0.40N/M1402141

屋面活荷载 0.30KN/M1402141基本雪压 0.30KN/M1402

4、计算分析软件

中国建筑科学研究院PKPM4.3版本

三、钢结构材料

1、钢梁、钢柱、钢桁架、墙梁及附属零件均采用 Q235B钢,其质量均应符合现行标准《碳素结构钢》(GB/T700)的规定。

2、承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证:

(1)钢结构的钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;

(2)钢材应有明显的屈服台阶,且伸长率不应小于20%;

(3)对焊接结构尚应具有碳含量、冷弯试验和-20DC冲击韧性的合格保证,且质量应符合《碳素结构钢》(GB/T 700)的要求。

3、地脚螺栓采用 Q345材质的圆钢制作。质量标准均应符合《低合金高强度结构钢》(GB/T1591)的规定。

4、冷弯薄壁型墙梁宜采用热浸镀锌的带钢加工而成。其镀锌量为 250g-275g/m1402141。

四、拱形波纹钢屋盖:

1、材料:拱形波纹钢屋盖采用的热镀锌彩涂板的牌号为 TS280GD,需满足现行国家标准《彩色涂层钢板与钢带》GB/T12754的有关规定。彩涂板应按承重钢结构的要求具有抗拉强度、屈服强度、伸长率、冷弯试验等的合格保证。

连接用自攻螺钉应符合现行国家标准《十字槽盘头自钻自攻螺钉》GB/T 15856.1的要求。

2、板型与板厚:拱形波纹钢屋盖板型采用 YT6118型梯形槽截面,截面尺寸及截面特性见《拱形波纹钢屋盖结构技术规程》CECS167 附录 D所示,本工程板厚见建施要求。

3、拱脚连接:拱脚采用自攻螺钉与通长连接铁件连接,每条板波谷处自攻螺钉不少于3颗。

4、其他:拱形波纹钢屋盖矢跨比取 0.2;屋面板施工完毕后,山墙板应及时封闭。拱形屋盖的施工需满

足《拱形波纹钢屋盖结构技术规程》CECS167的相关要求。

五、施工要求:

(一)钢构件制作与安装

1、钢结构的制作与安装应符合《钢结构工程施工质量验收规范》(GB50205-2001)中的有关规定。

2、焊接采用的材料应符合下列要求:

(1)手工焊接的焊条,应符合国家标准《非合金钢及细晶粒钢焊条》GB/T5117或《热强钢焊条》GB/T5118的规定。Q235B钢材的焊接采用 E43系列的焊条,Q345B钢材的焊接采用 E50系列的焊条。Q235B钢材与Q345钢材的焊接采用 E43系列的焊条。

(2)自动焊接或半自动焊接用的焊丝,应符合现行国家标准《熔化焊用钢丝》GB/T14957的规定。选择的焊丝和焊剂应与主体金属相适应。

(3)二氧化碳气体保护焊接用的焊丝,应符合现行国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110的规定。

3、对接焊缝应采用全熔透焊缝,质量等级不低于二级,焊缝质量应进行外观检查和无损检验,其他焊缝等级为三级。焊接H型钢的翼缘板和腹板的拼接焊缝应相互错开,翼缘板只允许在长度方向拼接。

4、图纸中未注明的焊脚尺寸同较薄焊件厚度,所有焊缝均要求满焊,未注明螺栓均 C级普通螺栓。

5、高强螺栓连接处构件的接触面应用钢丝刷除锈,处理后的摩擦系数不低于0.35。

6、所有构件必须放样,确保准确无误后方可下料制作,构件出厂前应进行工厂自由状态预拼装。

7、构件在运输及安装过程中,应采用防止变形和损伤的措施,如有变形应及时修补矫正。

8、构件吊装过程中,注意保持构件稳定,防止安全事故发生。

(二)钢结构的防腐:

1、所有外露的钢材表面均应进行除锈处理,采用抛丸除锈,质量等级不低于Sa21/2级。其质量要求应符合《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分》GB/T 8923.1的规定。

2、钢材经除锈制作完成后,涂C53-31红丹醇酸防锈底漆一道25μm,中间结合漆C53-35云铁醇酸防锈漆一道50μm,中灰面漆C04-4醇酸防锈漆两道50μm。

3、涂漆时的环境温度和相对湿度应符合涂料产品说明书的要求,凡是高强度螺栓连接范围内,不允许涂刷油漆或有油污。运输、安装过程中对涂层的损伤应进行修补。

4、钢柱、钢梁外刷薄涂型防火涂料 7mm。所用产品应能达到建筑施工图所要求的耐火极限。

六、钢筋混凝土及砌体

应严格按照《混凝土结构工程施工质量验收规范》GB50204、《砌体工程施工质量验收规范》GB50203以及有关规范进行施工。混凝土结构施工必须密切配合各专业的设计要求,浇筑混凝土前应仔细检查预埋件、预留孔洞、插筋及预埋管线等是否遗漏,位置是否正确,确保无误后方可浇筑混凝土。

外围砖砌体与钢柱需可靠拉结,详图见本页钢柱与砖墙拉结图。

七、其他:

(一)基础施工完后应及时回填,回填土要求不能使用淤泥、耕植土、冻土、膨胀性土、盐渍土及有机物含量大于5%的土,并按《建筑地基处理技术规范》(JGJ79-2002/J 220)进行夯实,夯实时的含水量接近最优含水量,压实系数不小于 0.95。

(二)特别注意,遇大雪天气,当有可能造成半跨积雪荷载超过每平米 30kg时,应进行人工清雪。

(三)使用过程中,屋面和钢结构若有涂装层脱落,应及时补漆。

(四)P0.000相当于绝对标高现场定。

(五)未尽事宜应遵守国家现行有关规范、规程规定。
