浙江杭州建德钢结构罩棚图纸

图中所示拱形面位于浙江省建德市，跨度16米，建筑面积960平方米，需要使用板材厚度为1.0mm的铁青灰鞍钢或者宝钢的彩涂卷制作金属拱形屋面。

杰达钢构目前有在浙江建德梅城粮库施工的案例：《浙江杭州建德拱形屋顶工程案例》，您可以与我们合作！

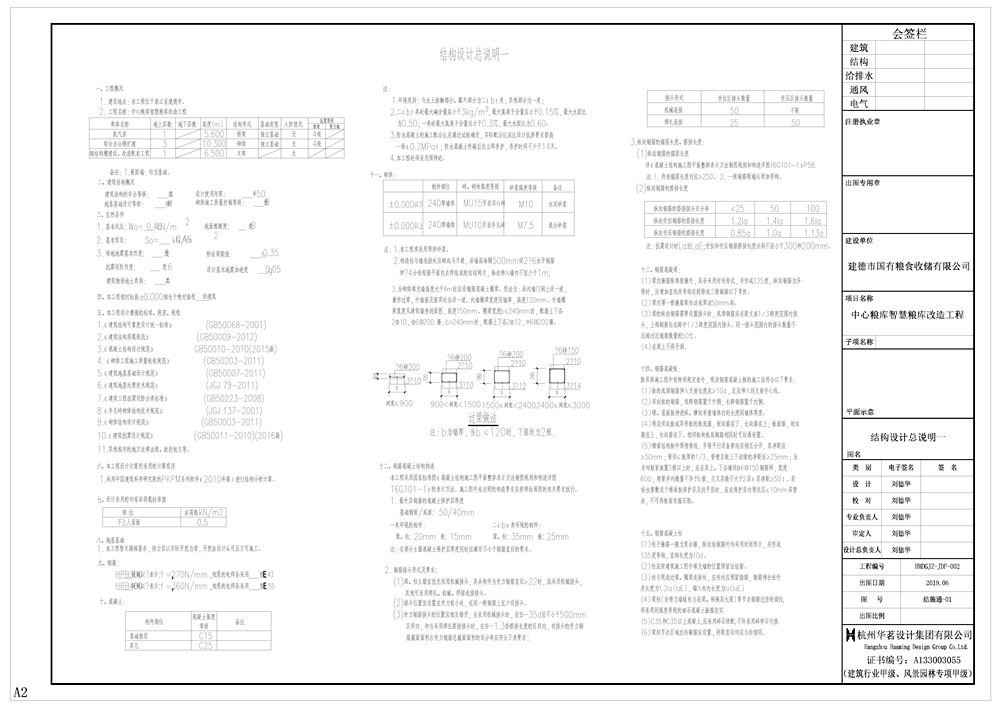

一、浙江杭州建德市粮库铁青灰仓间罩棚图纸结构设计总说明；

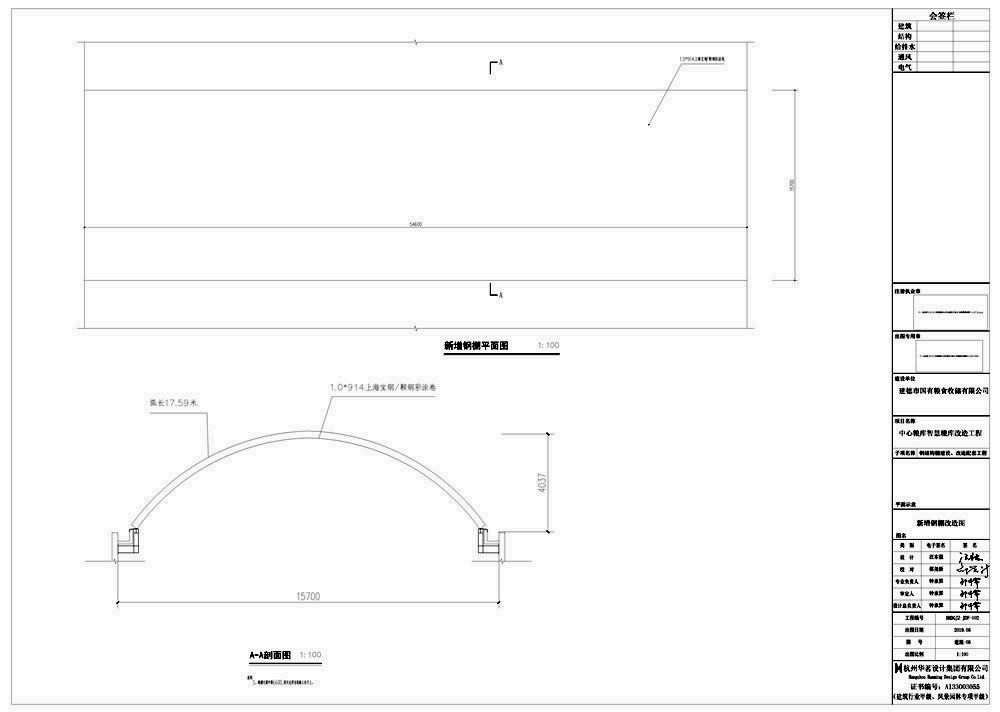

二、新增钢罩棚平面图，以及金属拱形屋面图片，可以看出该拱形波纹钢屋盖使用的是1.0*914板材，弧长为17.59米，彩板材质为TS280GF-Z；

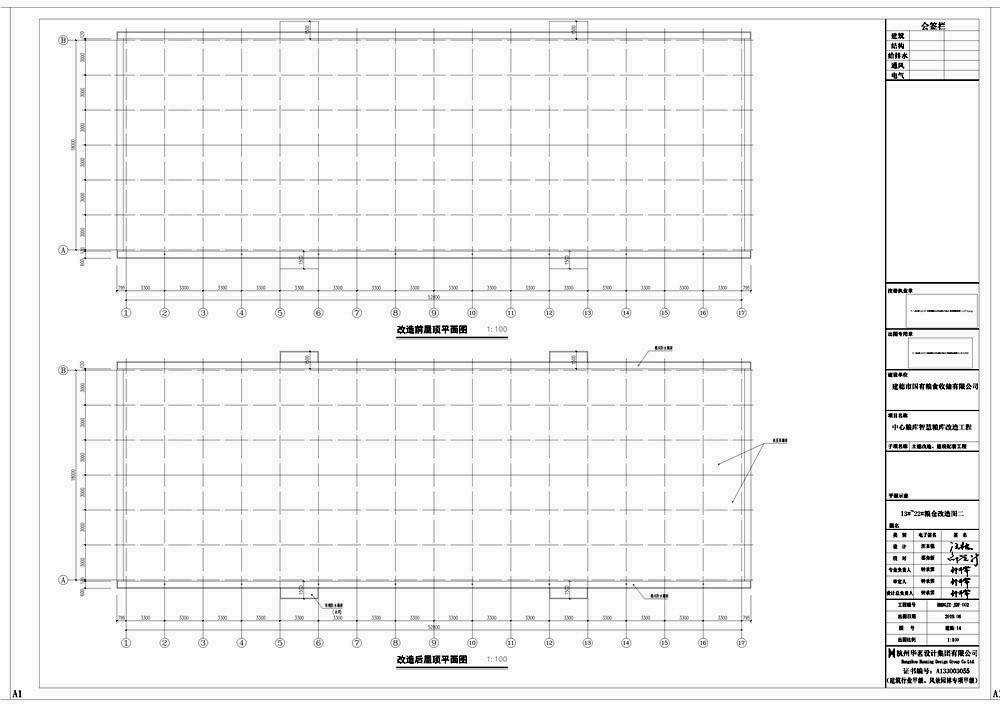

三、下图是金属拱形屋面改造成拱形屋顶过的平面图。

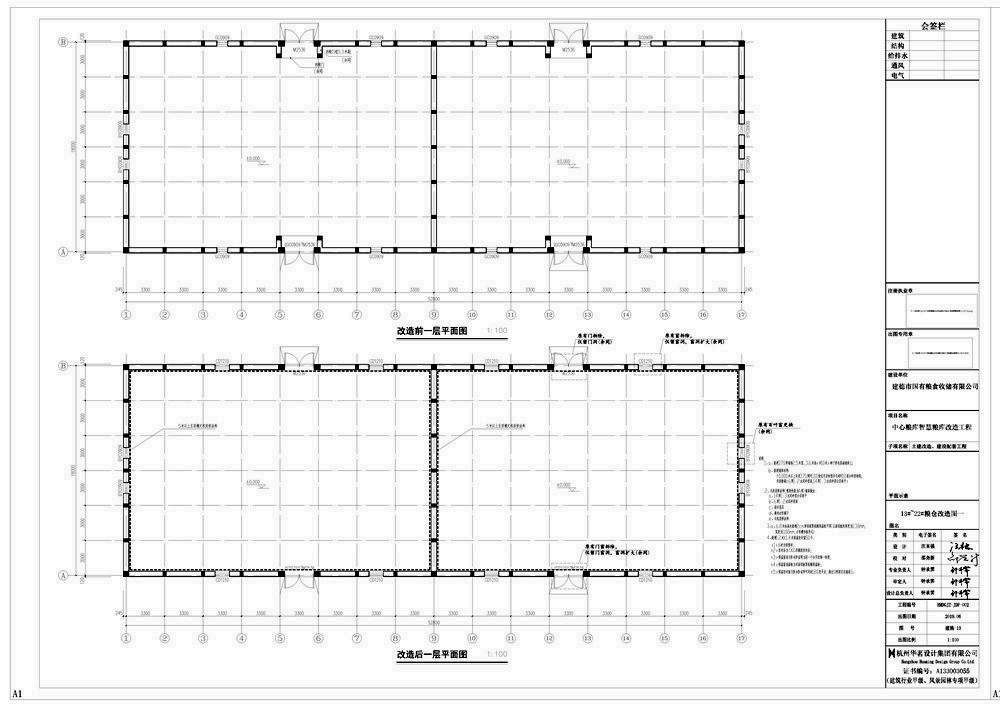

四、下图为仓间罩棚改造前的一层平面图，可见虽然粮库只有60米长但是中间依然有伸缩缝。

铁青灰色金属拱形屋面建筑设计说明

一、施工图设计依据

(1)、业主提供的项目立项书及批文。

(2)、规划部门批准的用地范围红线及基地地形图

(3)、工程建设标准强制性条文(房屋建筑部分)

(4)、《建筑设计防火规范》(GB50016-2014)2018版

(5)、《屋面工程技术规范》(GB50345-2012)

(6)、《倒置式屋面工程技术规程》(JGJ230-2010)

(7)、《建筑外墙防水工程技术规程》(JGJ/T235-2011)

(8)、《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T 7106-2008)

(9)、《建筑门窗应用技术规程》(DB33/1064-2009)

(10)、《建筑玻璃应用技术规程》(JGJ 113-2015)

(11)、国家及地方城市现行有关建设管理法规,规划及建筑设计、消防、环保、卫生防疫的设计规范和有关文件

二、项目概况:

1、本工程为建德市国有粮食收储有限公司中心粮库智慧粮库改造工程钢结构棚建设、改造配套工程,位于建德市。

2、建筑层数:地上一层。

3、建筑高度:7.150米,设计室内外高差0.150米;

4、本工程占地面积191平方米,建筑面积191平方米。

5、工程结构类型:钢结构。

6、地震设防烈度和抗震等级:本场区抗震设防烈度为6度,设计地震基本加速度值为0.05g,

设计地震分组为第一组;抗震设防类别:丙类;结构的抗震等级为四级。

7、建筑设计等级:三级。三类防雷。

8、设计使用年限:25年。屋面防水等级:Ⅱ级。

9、建筑物耐火等级:二级。

10、仓库储存物品的火灾危险性类别:戊类。

三、建筑物室内地面标高: P0.000的黄海高程值为55.600;

四、除图中注明外,所注尺寸标高以米计,其余尺寸以毫米计。

五、凡给排水,电气,空调,动力等设备管道,如穿过钢筋混凝土板,梁柱,预制构件,墙身者均需预留孔洞或预埋,不得临时开凿,并密切配合各工种图纸施工,遇有问题请会同设计人员共同商量解决,不得任意变更。

六、凡装修工程材料选用及做法均需符合设计要求(必要时做样板),装修材料样本须经设计方面同意方可施工。

七、建筑施工中采用的主要标准图集:

1、《楼地面建筑构造》(12J304)

3、《铝合金门窗》(02J603-1)

2、《工程做法》(05J909)

4、《室外工程》(12J003)

八、墙体:

1、砖砌体、砌筑砂浆材料及标号详见结构设计说明。

2、所有墙体在底层室内标高-0.06M处做20厚1:2水泥砂浆(内掺5%防水剂)水平防潮层,室内地坪低于室外地坪时增做垂直防潮层,高出室外地面不小于300。

3、所有卫生间墙体,在楼面标高处均做200高素混凝土翻边(门洞除外),与楼面同时浇捣,宽度同墙体,标号同楼面。

九、楼地面:

1、室外台阶、散水做法详一层平面图,室外排水沟做法详室外施工图,各房间楼地面做法均见装修一览表。

2、凡有地漏或排水明沟处,楼地面应找坡,坡度不小于0.5%,坡向明沟或地漏,一般地漏均为DN100(除注明者外)。

3、地面垫层下的填土应选用砂土、粉土、粘性土,当无此类填土时,应采用加固措施。填土必须分层夯实,每层填土厚度视压实工具,为200~300mm,填土的压实系数不小于0.94。

十、屋面工程

1、各种屋面做法均见装修一览表。

2、钢筋混凝土结构建筑屋面所选用防水卷材及防水涂膜等防水材料,应满足国标《屋面工程技术规范》GB50345-2012及《屋面工程质量验收规范》GB50207-2012的各项要求方可施工。

3、屋面排水均采用有组织排水,均为外落水。

4、沿沟内纵向坡度为1%,并在落水口周围应做成直径0.5米和坡度不小于5%的杯形洼坑。

十一、门窗工程

1、本工程门窗表所注尺寸均为墙洞口尺寸,加工制作时应扣除不同的面层厚度或贴脸厚度,立面分格图尺寸可根据实际框料和装修安装要求作适当调整。

2、门窗采用普通铝合金推拉窗(5厚单层白色浮法玻璃),规格用料以门窗表为准,门窗断面系列应由门窗厂根据工程项目使用要求材料构造性能及强度具体设计确定。各项技术指标应满足规范要求,由专业厂家设计计算确定。其中外门窗抗风压性能:1~6层建筑应≥2级,7层及以上建筑应≥3级;气密性能:居住1~6层建筑应≥4级,居住7层及以上建筑应≥6级,公共建筑应≥6级;水密性能:1~6层建筑应≥2级,7层及以上建筑应≥3级,隔声性能要求应满足国家规范要求。

3、门窗玻璃的品种、规格、厚度和选材应根据面积、部位的不同严格按照《建筑玻璃应用技术规程》JGJ113-2015及2003年12月由建设部等四部委联合下发的《建筑安全玻璃管理规定》(发改运行[2003]2116号文)要求进行设计。

4、建筑物需要以玻璃作为建筑材料的系列部位必须使用安全玻璃。

5、铝合金门、窗框采用木纹色烤漆面。

6、如无特殊要求窗均居墙或梁中,门窗的预埋木件应做防腐处理,预埋铁件应做防锈处理。门窗与洞口弹性连接,所有窗扇开启高度中点距地坪高度大于1.5米应设开窗器。

7、单扇平开窗采用长脚铰链,门窗洞口周圈及墙阳角做1:2水泥砂浆护角,每边宽50。

8、铝合金门窗紧固件及小五金均应采用不锈钢或其它防锈合金材料;木门等采用不锈钢或铜质合页、执手及门锁;防火门则应配置专用防火门锁及闭门器,双扇防火门应配置专用防火门顺序器。有关门窗小五金详见相关专业厂商图纸。

十二、油漆、涂料工程

1、铁件及露明钢管除注明外均刷红丹底漆两度,银灰色调和漆面。

2、外墙涂料颜色详立面图,内墙涂料颜色及做法详装修一览表。

3、内墙上除防火门外刷乳白色调和漆一底二度,木材与砌体接触部分均涂刷水柏油二度防腐处理。

十三、粉刷工程

1、所有内、外墙粉刷工程详见装修一览表,混凝土梁、柱及砌块墙体基层面应采用专用界面剂抹面。

2、凡内墙面、柱面的阳角和门洞一律用1:2水泥砂浆做护角线,其高度为2米,每侧宽度为50毫米。

十四、室内防水工程设计:

1、室内防水工程的密封材料采用聚氨酯建筑密封胶。

十五、消防设计:

1、建筑物的间距、消防道路、消防回车场地消防登高作业场地的设置均符合防火规范要求。

2、本工程底层设置2个直通安全出口。

3、防火分区划分:本工程为一个防火分区,建筑面积为191平方米。

4、设置在建筑室内或室外、供人员操作或使用的消防设施,均应设置区别于环境的明显标志。

5、所有管道井待管道安装完毕后,在楼板处用后浇板每层做防火封堵,耐火极限同楼板。管线安装完毕后,管井楼板及墙体上的孔隙应每层封堵。

6、外墙上、下层之间窗槛墙高度均大于1.2m,管道井采用同楼板厚度的钢筋砼板每层封堵。

7、本工程所选用的防火材料、防火产品须选用经过消防管理部门认可的合格产品。消火

栓等设备在墙上开洞须保证洞口后的防火封堵耐火极限不低于该墙体的耐火极限要求。

8、本工程构件耐火极限和燃烧性能,需满足《建筑设计防火规范》(GB50016-2014)2018版第3.2.1条二级耐火等级要求。钢柱(外涂40mm厚钢结构防火涂料保护层)耐火极限大于2.50h)。

十七、其它

1、框架柱及构造柱布置以结施图为准,本说明以外或与本说明不符者,均以具体设计图为准。

2、卫生间预留孔边翻边80宽,500高。

4、所有高于700mm的台阶、平台临空侧需设防护栏杆,高度1050。

5、凡图纸及本说明未详之处,均严格按国家有关现行规范,规程,规定执行。

6、验收均按国家和浙江省有关施工验收规范规定执行。

7、放线前核对设计图纸与现场情况(定位坐标、场地高程、周围建筑、道路、自然环境等)的吻合性,如发现不符,及时通知业主及设计单位解决,以免造成损失。

8、外墙窗台,雨蓬,挑台,女儿墙顶及突出腰线等,上面均做流水坡度,下面做滴水线。

9、本工程须获得有关管理部门批准,审图公司审查合格后,经设计、施工、监理、业主四方进行的施工图会审交底后方可施工。

十八、节能设计

1、节能设计的依据《工业建筑节能设计统一标准》(GB 51245-2017),

2、本工程为夏热冬冷地区,属于二类工业建筑。通过自然通风设计降低通风能耗。

3、工业建筑宜充分利用自然通风消除工业建筑余热,余湿。

4、在利用自然通风时,应避免自然进风对室内环境的污染或无组织排放造成室外环境的污染、

5、自然通风应采用阻力系数小,易于开关和维修的进.排风口或窗扇。
