据悉该图中所示的太空瓦工程项目位于湖北武汉，是某红木家具厂需要使用拱形玻璃钢屋盖作为屋顶，其板材厚度在1.1mm到1.2mm之间。
该家具厂下部结构为钢结构，一共分为两跨，所以需要使用M18的拉锁减去钢柱顶端的水平推力。
该太空瓦的横向跨度是24米，两跨一共48米，长度是84米。
据了解，甲方需要使用上海宝钢厂生产的TS280GD*Z高强度材料卷进行压型制作安装。

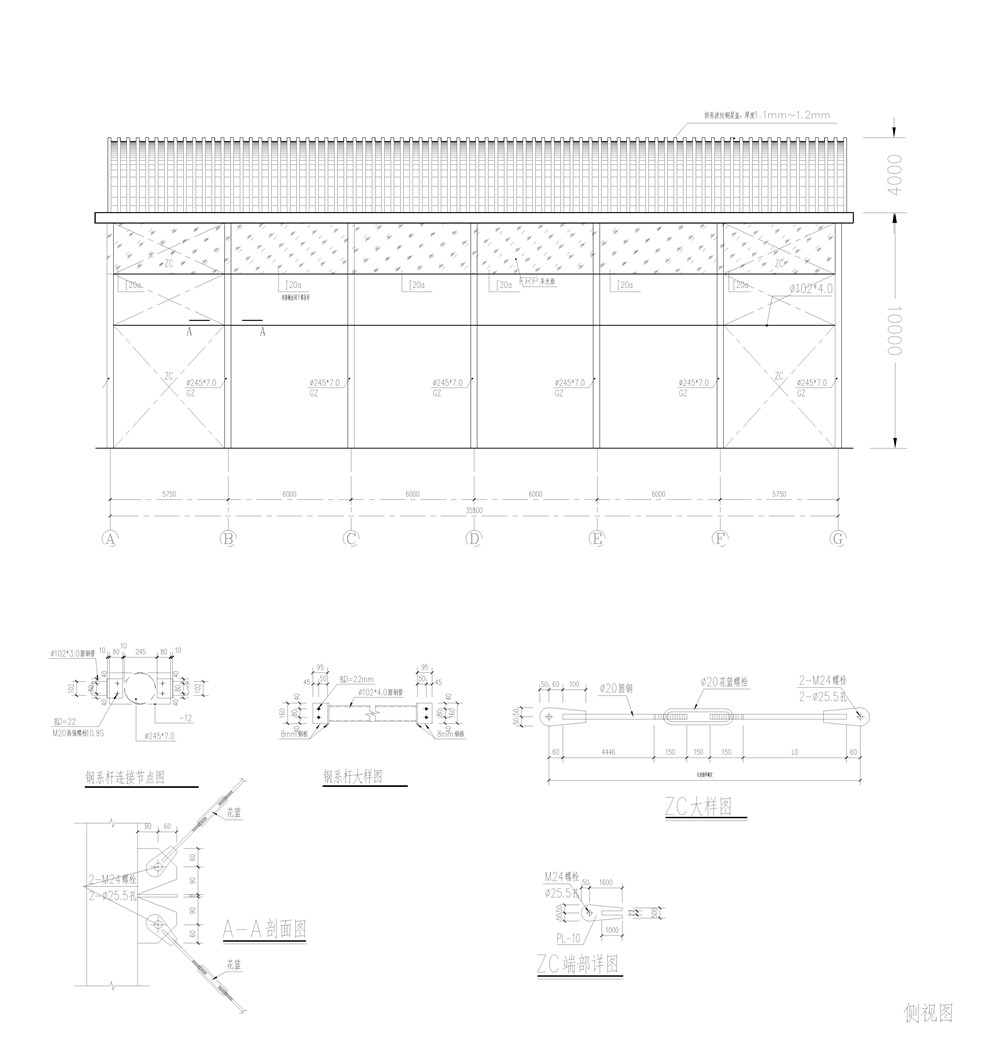

一、从下图可以看出该钢结构天空瓦使用过的板材厚度在1.1mm~1.2mm之间。

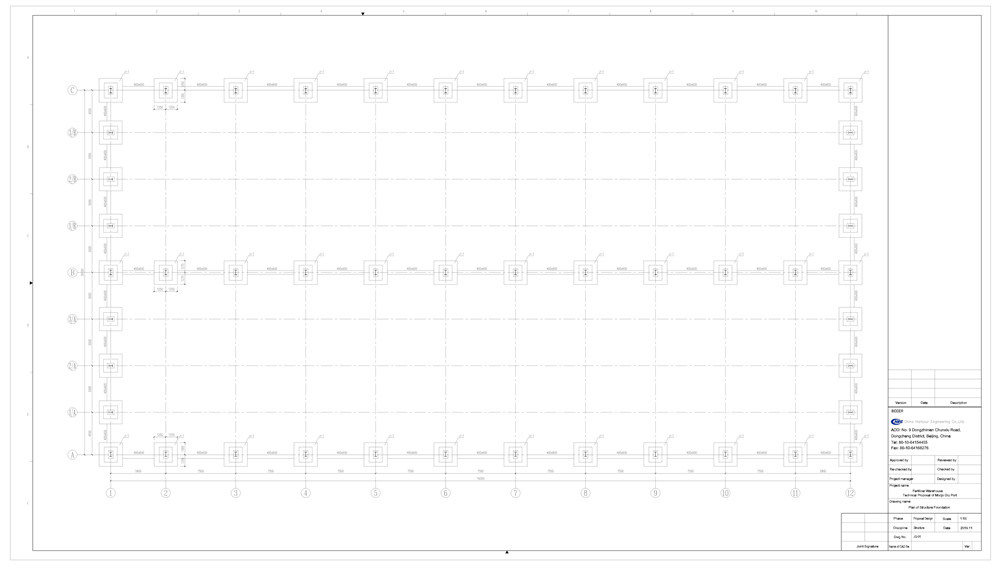

二、下为该钢构厂房的平面布置图，横向长度是48米，纵向长度为84米，建筑面积一共为2016平方米。
