江苏连云港东海某粮库钢罩棚图纸

该图纸是江苏连云港东海和茂粮库的仓间罩棚图纸。

该仓间罩棚颜色为海蓝色，需要使用板材厚度为1.2mm，材质为TS280GD-Z，需要做山墙，山墙使用840的象牙白色彩钢瓦，所以内部要做支架。

杰达钢构还在连云港连云区施工过中储粮的仓间罩棚工程，您可以参考：《航拍:江苏连云港中储粮罩棚》，下面请看详细图纸。

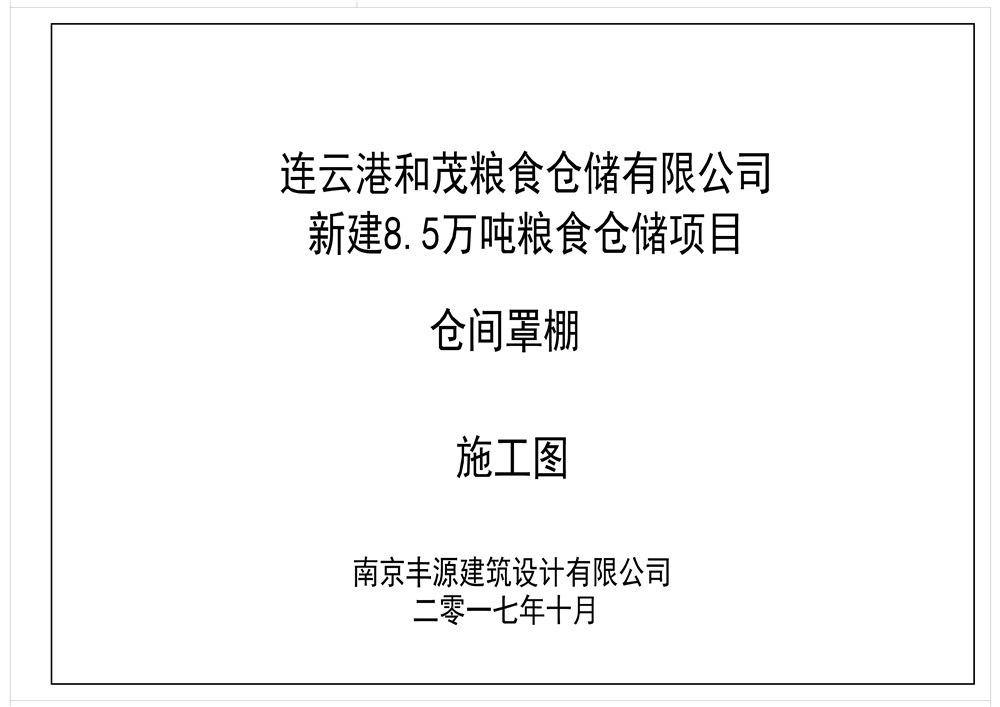

一、连云港和茂粮食仓储仓间罩棚拱形屋面施工图封面；

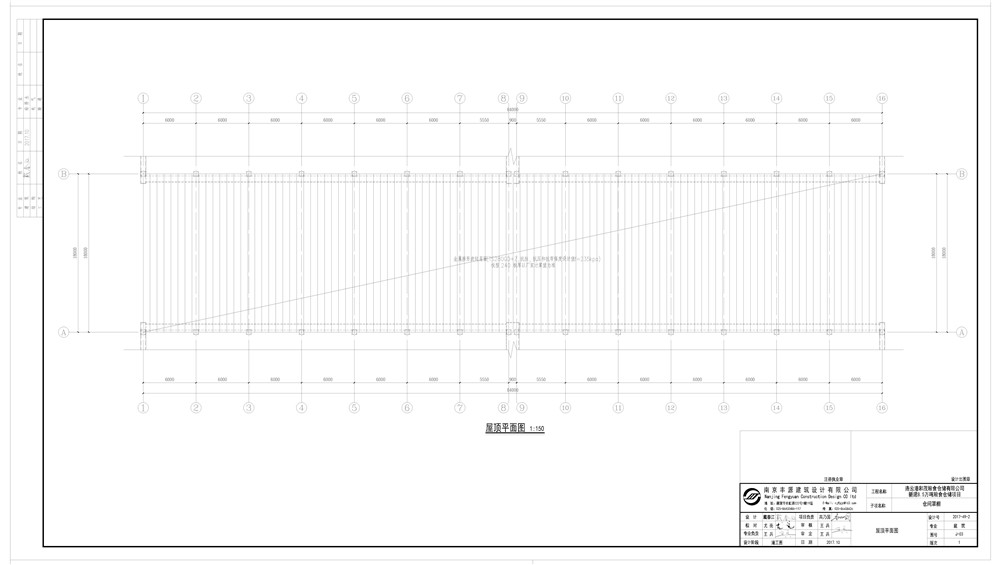

二、仓间罩棚屋顶平面图；

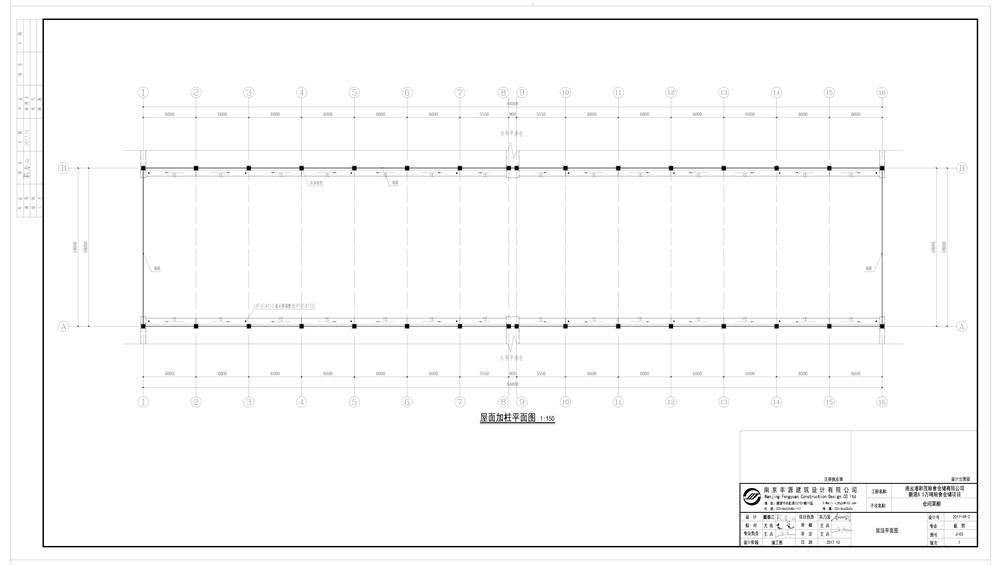

三、拱形屋面加柱平面图，跨度18米，长度84米。

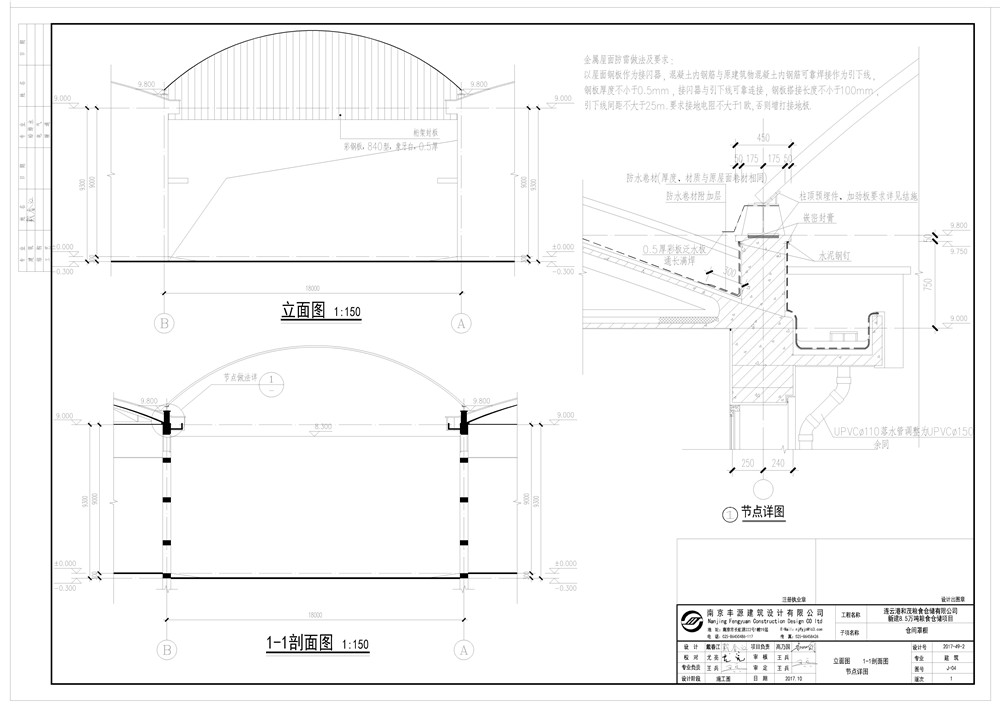

四、下图可见该仓间罩棚需要做山墙，需要使用840型象牙白色彩钢瓦做屋顶，内侧没有骨架图，需要杰达钢构现场指定内部骨架图。

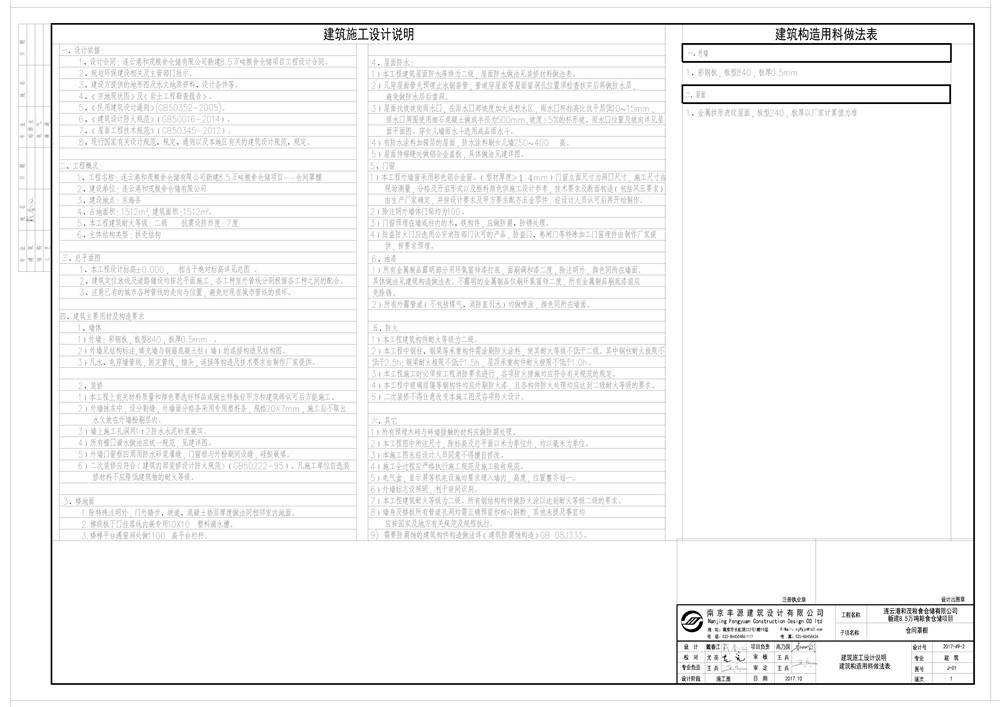

连云港和茂粮食仓储有限公司仓间罩棚设计说明

一、设计依据:

1、设计合同:连云港和茂粮食仓储有限公司新建8.5万吨粮食仓储项目工程设计合同。

2、规划环保建设相关及主管部门批示。

3、建设方提供的地形图及水文地质资料、设计条件等。

4、《宗地现状图》及《岩土工程勘查报告》。

5、《民用建筑设计通则》(GB50352-2005)

6、《建筑设计防火规范》(GB50016-2014)。

7、《屋面工程技术规范》(GB50345-2012)。

8、现行国家有关设计规范、规定、通则以及本地区有关的建筑设计规范、规定。

二、工程概况:

1、工程名称:连云港和茂粮食仓储有限公司新建8.5万吨粮食仓储项目——仓间罩棚

2、建设单位:连云港和茂粮食仓储有限公司

3、建设地点:东海县

4、占地面积:1512平方米，建筑面积:平方米

5、本工程建筑耐火等级:二级抗震设防烈度:7度

6、主体结构类型:拱壳结构

三、总平面图

1、本工程设计标高%%p0.000，相当于绝对标高详见总图。

2、建筑定位放线及道路铺设均按总平面施工，各工种室外管线分别根据各工种之间的配合。

3、注意已有的城市各种管线的走向与位置，避免对现有城市管线的损坏。

四、建筑主要用材及构造要求

1、墙体

1)外墙:彩钢板，板型840，板厚0.5mm。

2)外墙见结构标注，填充墙与钢筋混凝土柱(墙)的连接构造见结构图。

3)凡水、电穿墙管线，固定管线，插头，连接等构造及技术要求由制作厂家提供。

四、建筑主要用材及构造要求

1、墙体

1)外墙:彩钢板，板型840，板厚0.5mm。

2)外墙见结构标注，填充墙与钢筋混凝土柱(墙)的连接构造见结构图。

3)凡水、电穿墙管线，固定管线，插头，连接等构造及技术要求由制作厂家提供。

2、装修

1)本工程上有关材料质量和颜色要选好样品或做出样板经甲方和建筑师认可后方能施工。

2)外墙抹灰中，设分割缝，外墙面分格条采用专用塑料条，规格20X7mm，施工后不取出永久放在外墙粉刷层内。

3)墙上施工孔洞用1∶2防水水泥砂浆嵌实。

4)所有檐口滴水做法应统一规范，见建详图。

5)外墙门窗框四周用防水砂浆灌缝，门窗框与外粉刷间设缝，硅胶嵌填。

6)二次装修应符合〈建筑内部装修设计防火规范〉(GB50222-95)。凡施工单位自选装修材料不应降低建筑物的耐火等级。

3、楼地面

1.除特殊注明外，门外踏步、坡道、混凝土垫层厚度做法同相邻室内地面。

2.梯段板下口挂落线内嵌专用10X10塑料滴水槽。

3.楼梯平台遇窗洞处做1100高平台栏杆。

4、屋面防水:

1)本工程建筑屋面防水等级为二级，屋面防水做法见装修材料做法表。

2)凡穿屋面管先预埋止水钢套管，管道穿屋面等屋面留洞孔位置须检查核实后再做防水层，

避免做防水层后凿洞。

3)屋面找坡坡向雨水口，在雨水口部坡度加大成积水区，雨水口杯标高比找平层低10~15mm，雨水口周围使用细石混凝土做成半径为500mm，坡度〉5%的杯形坡。雨水口位置及坡向详见屋面平面图。穿女儿墙雨水斗选用成品雨水斗。

4)有防水涂料加强层的屋面，防水涂料刷女儿墙250~400高。

5)屋面伸缩缝处做铝合金盖板，具体做法见建详图。

5、门窗

1)本工程外墙窗采用彩色铝合金窗。(型材厚度≥1.4mm)门窗立面尺寸为洞口尺寸，施工尺寸由现场测量，分格及开启形式以及框料颜色供施工设计参考，技术要求及断面构造(包括风压要求)由生产厂家确定，并按设计要求及甲方要求配齐五金零件，经设计人员认可后再开始制作。

2)除注明外墙体门垛均为100。

3)门窗预埋在墙或柱内的木、铁构件，应做防腐、防锈处理。

4)防盗防火门应选用公安消防部门认可的产品，防盗门、卷闸门等特殊加工门窗埋件由制作厂家提供，按要求预埋。

6、油漆

1)所有金属制品露明部分用环氧富锌漆打底，面刷调和漆二度，除注明外，颜色同所在墙面。具体做法见建筑构造做法表。不露明的金属制品仅刷环氧富锌二度，所有金属制品刷底漆前应先除锈。

2)所有外露管道(不包括煤气、消防直引水)均做喷涂，颜色同所在墙面。

五、防火

1)本工程建筑构件耐火等级为二级。

2)本工程中钢柱、钢梁等承重构件需涂刷防火涂料，使其耐火等级不低于二级。其中钢柱耐火极限不低于2.5h;钢梁耐火极限不低于1.5h，屋顶承重构件耐火极限不低于1.0h。

3)本工程施工时必须按工程消防要求进行，各项防火措施均应符合有关规范的规定。

4)本工程中玻璃雨篷等钢构件均应外刷防火漆，且各构件防火处理均应达到二级耐火等级的要求。

5)二次装修不得任意改变本施工图及各项防火设计。

六、其它

1)所有预埋木砖与砖墙接触的材料应做防腐处理。

2)本工程图中所注尺寸，除标高及总平面以米为单位外，均以毫米为单位。

3)本施工图未经设计人员同意不得擅自修改。

4)施工全过程应严格执行施工规范及施工验收规范。

5)电气盒，显示屏等机电设施均要求埋入墙内，高度，位置整齐划一。

6)外墙标志设照明，利于夜间识别。

7)本工程建筑耐火等级为二级。所有钢结构构件做防火涂以达到耐火等级二级的要求。

8)墙身及楼板所有管道孔洞均需正确预留和细心斟酌，其他未提及事宜均应按国家及地方有关规范及规程执行。

9)需要防腐蚀的建筑构件构造做法详《建筑防腐蚀构造》GB08J333。
