拱形屋顶安装采光带做法及图集

前言

近日有客户来我们江苏杰达钢结构工程有限公司实地考察，在请我们杰达钢构的技术员毕占营先生介绍我们的拱形屋顶建筑的时候，向我们提出了很好的建议，让我们把拱形屋顶一些相关的结构措施的图片整理归纳好，方便查看。

于是我们便将客户的意见付诸现实，我们将我们公司所有的工程相关图片都上传到了网站上，您可以参考本站《相册》的栏目。

同时我们把相关图片进行了归类，并做好注释，上传到网站上，方便我们的客户随时了解拱形波纹钢屋盖结构。

正文

两种拱形屋顶采光带的材质

据杰达钢结构工程有限公司和多年施工经验来看，拱形屋顶采光带的材质一般分为两种，一种是FPR材质阳光板，另一种是PC耐力板。目前市场上主要使用的是PC耐力板，而前者已经逐渐被淘汰了。

当杰达钢构在市场上求购PC耐力板的时候，往往是在广东地区采购，其厚度往往在2.0mm以上，宽度为1.56米的耐力板1开2用。固耐力板价格通常比彩钢板还要贵。因此，在需要做采光带的拱形屋顶，价格比单纯的拱形屋顶要高一些。首先原材料的价格提高了，其次施工所需要的的人工工时也增多了，因此才导致了建筑平方面积单价的提高。

两种拱形屋顶采光带的做法

通常杰达钢构制作拱形屋顶上方采光带的结构又分为两种。

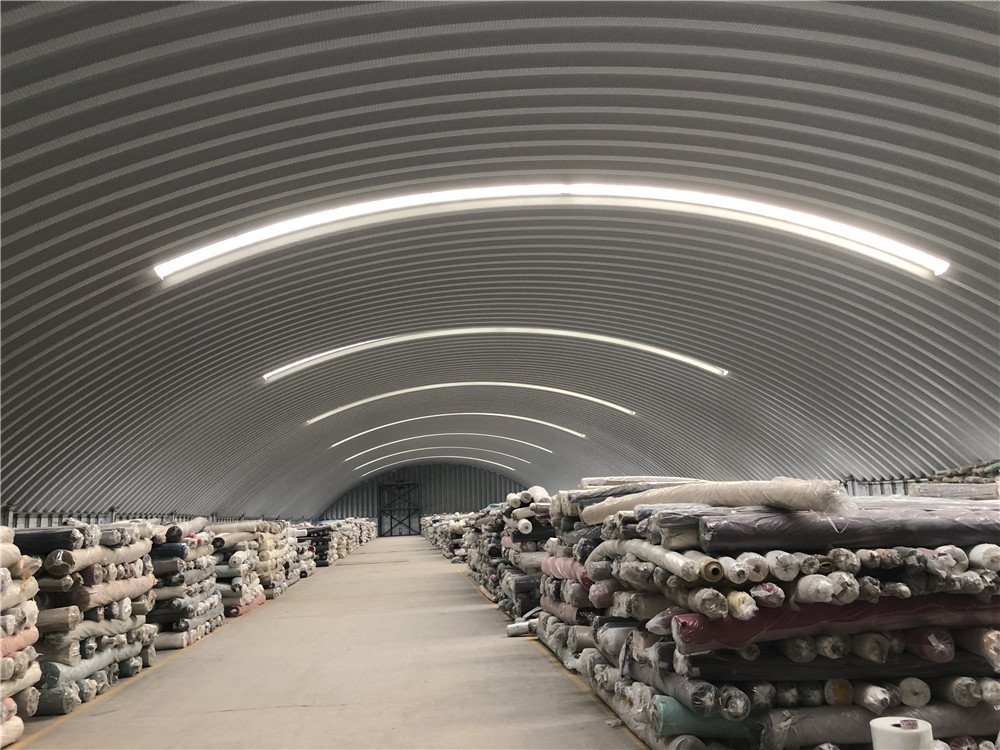

一种是中空的形式，比如说三十米跨度的拱形屋顶，单元瓦片中间的10米或侧边的5米，需要做采光带。

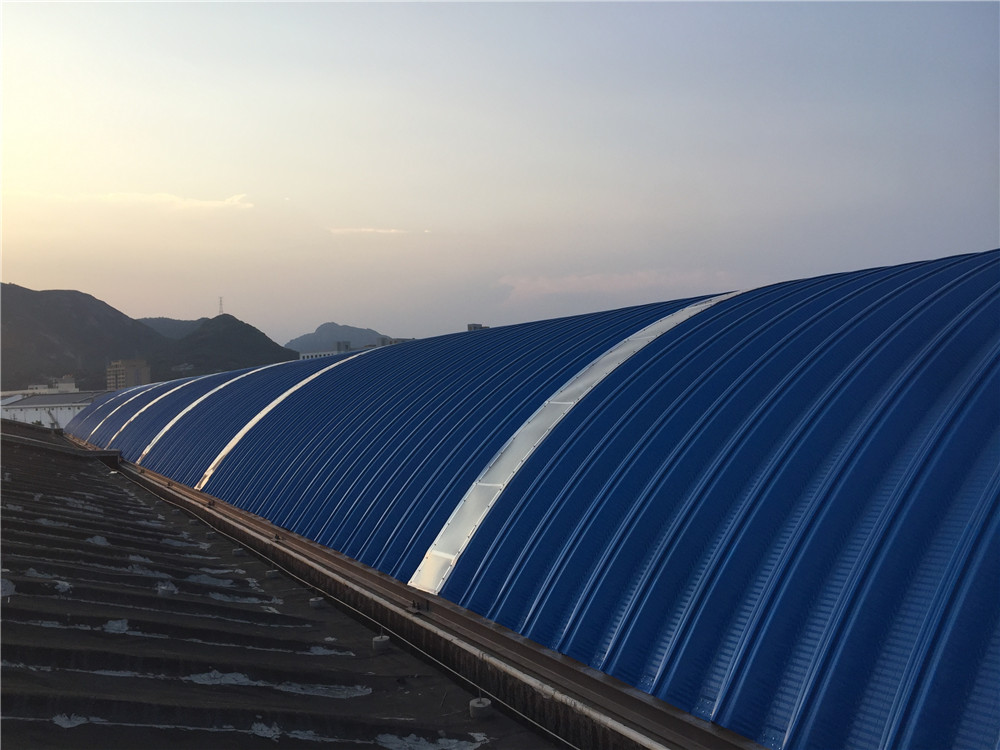

另外一种是通长形式的采光带，这种形式比较好理解，意思说拱形屋顶的某段留空，全部都做成采光带。

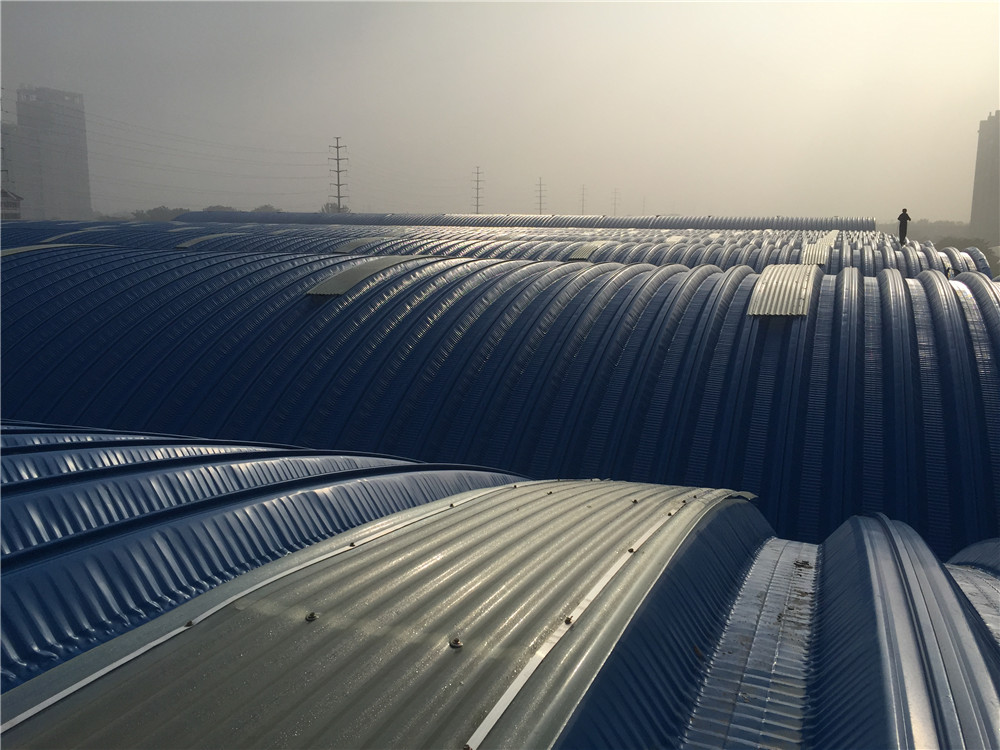

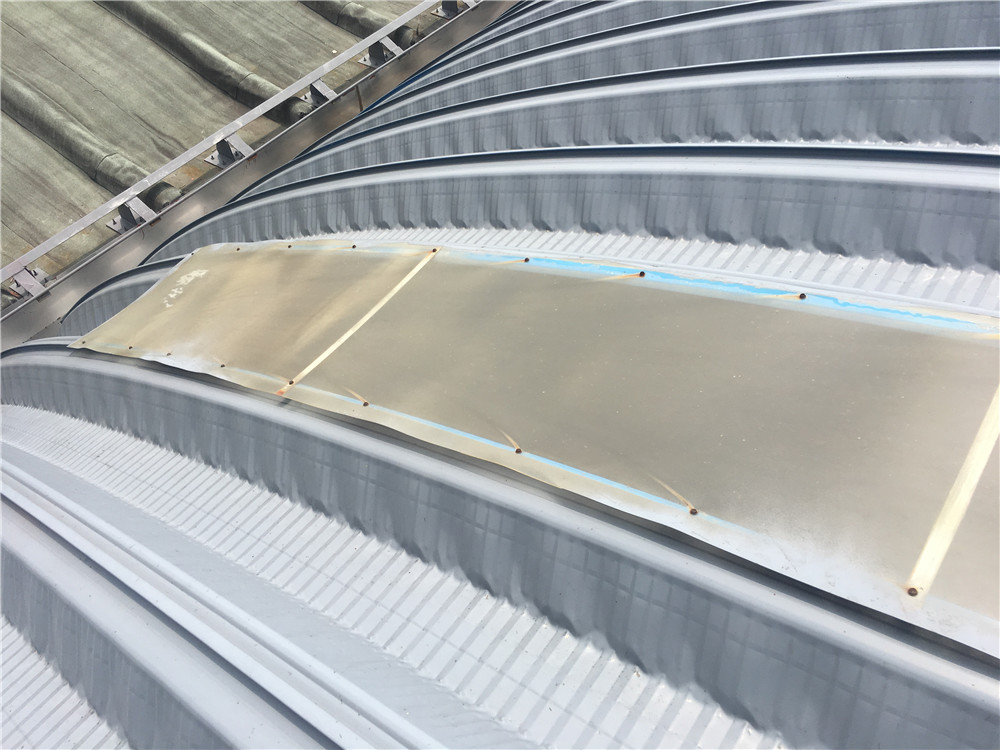

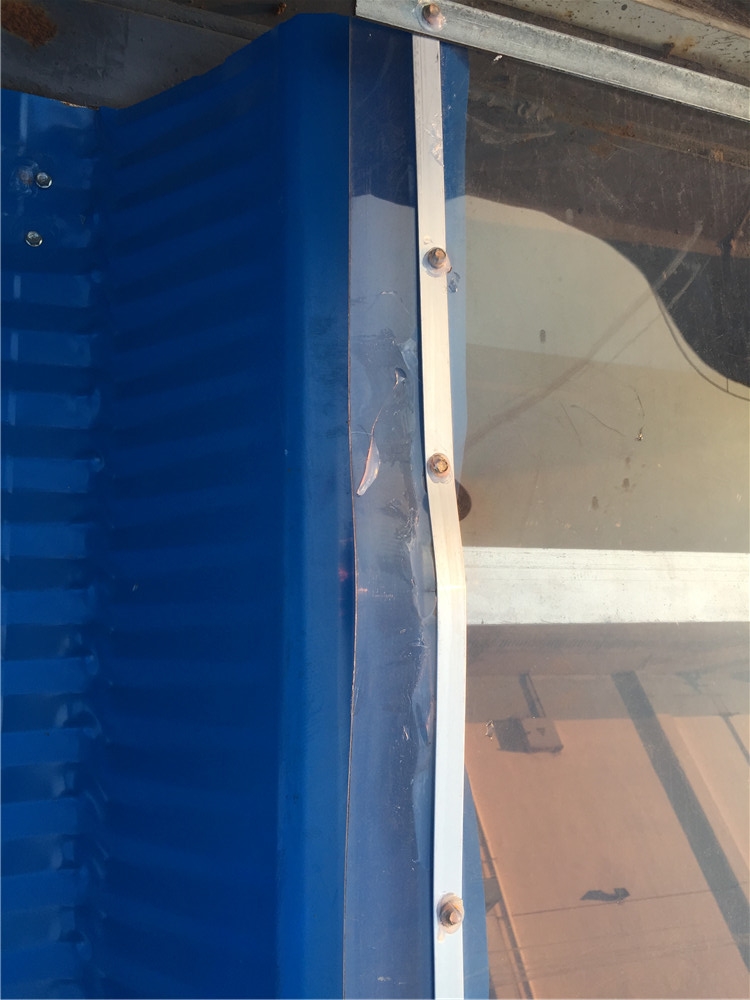

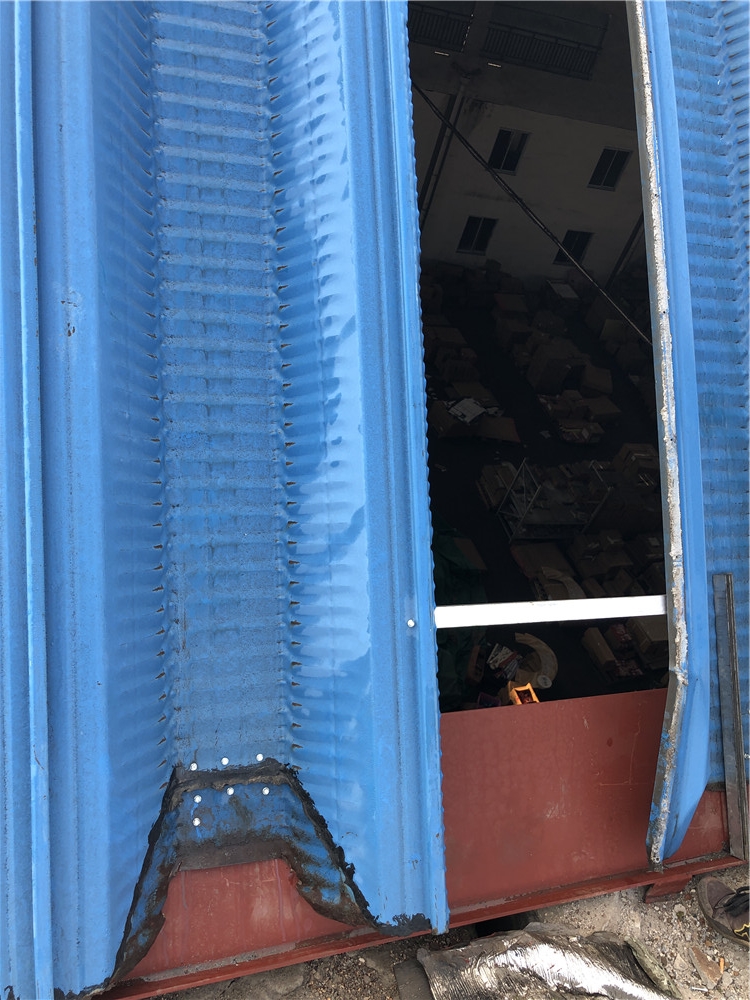

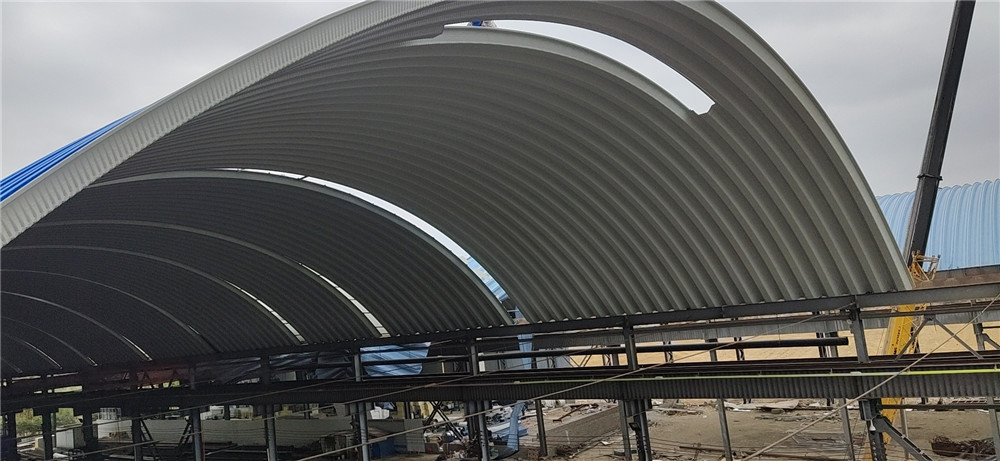

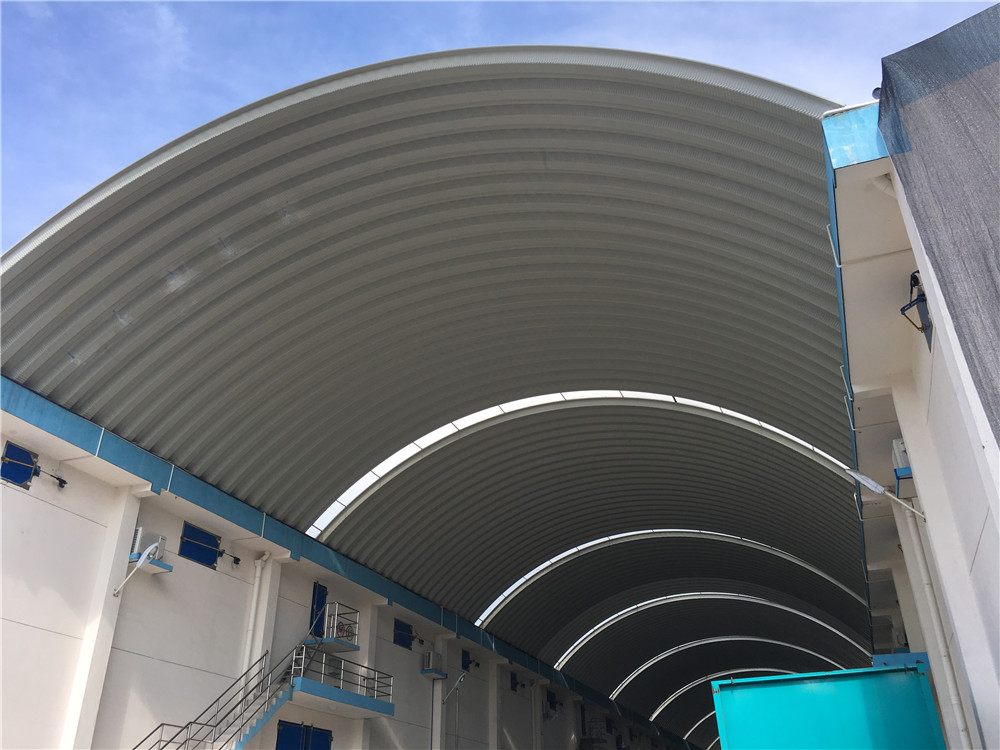

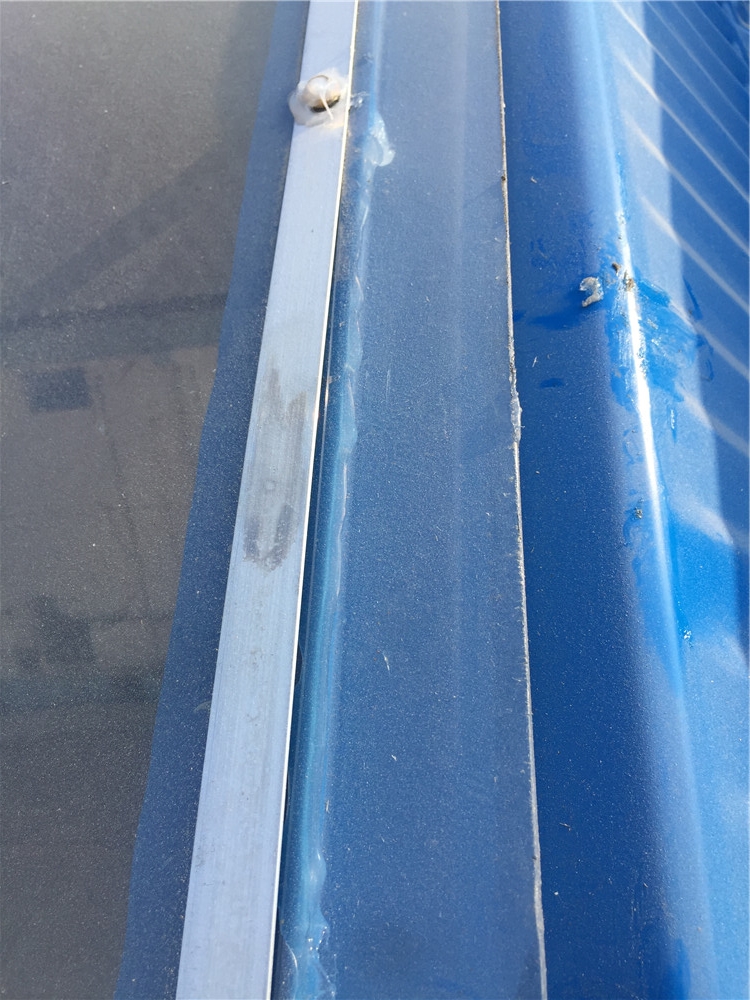

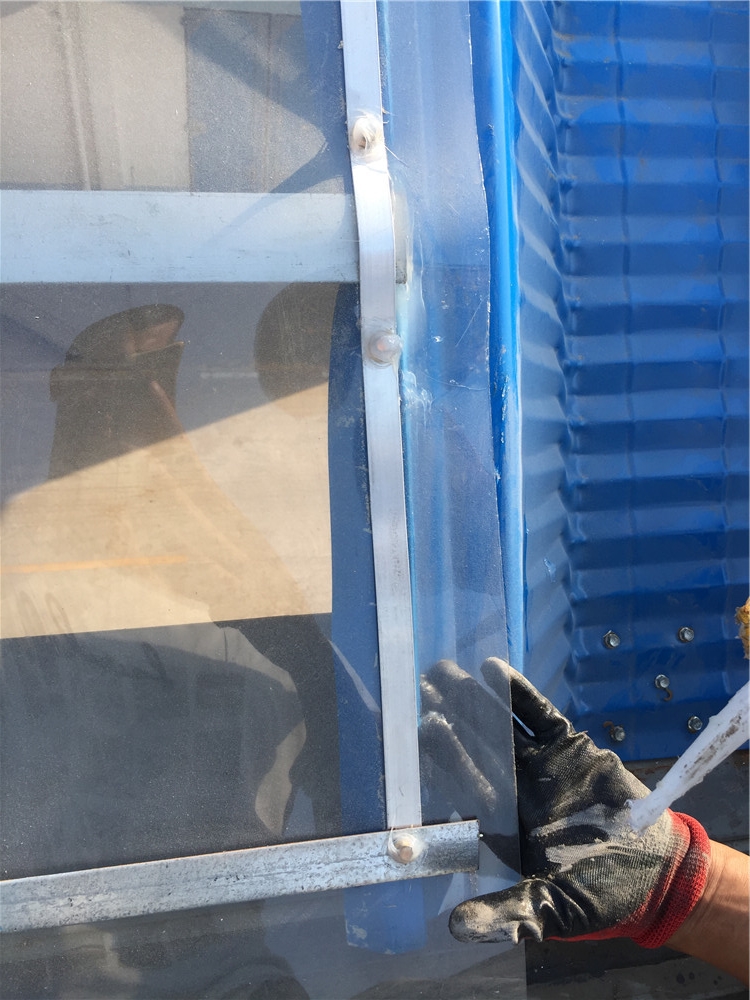

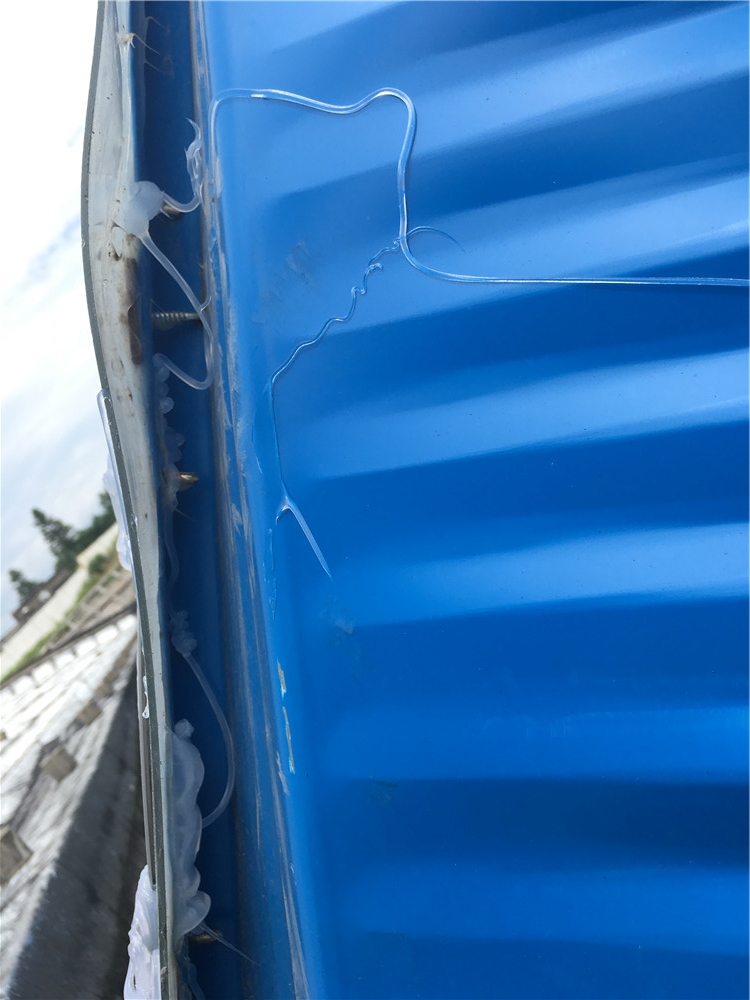

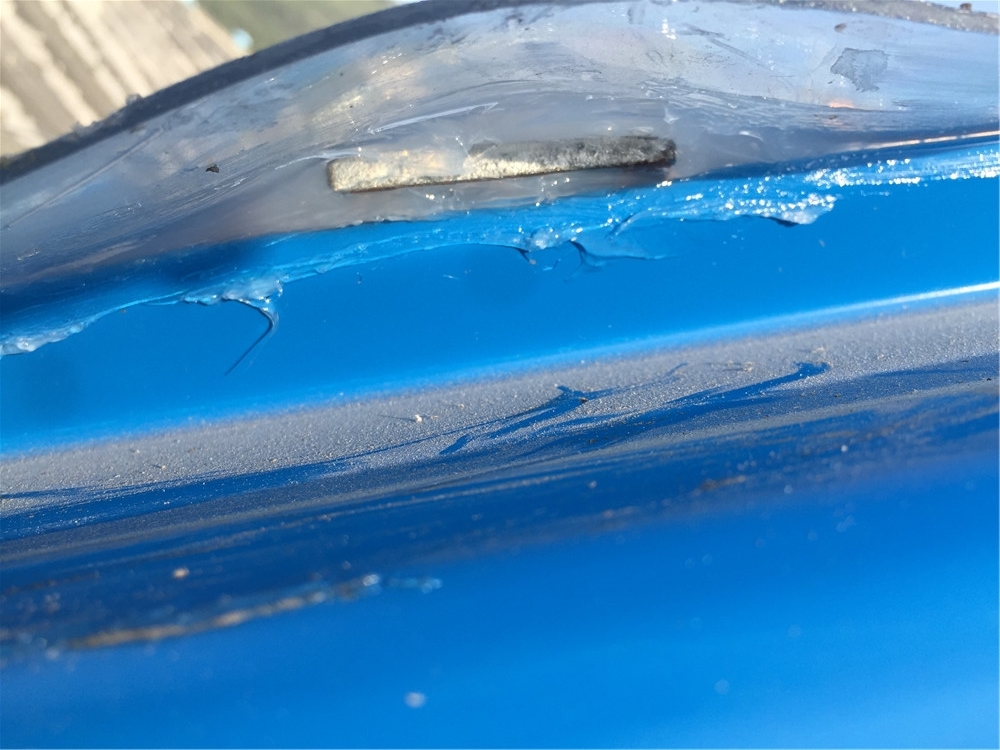

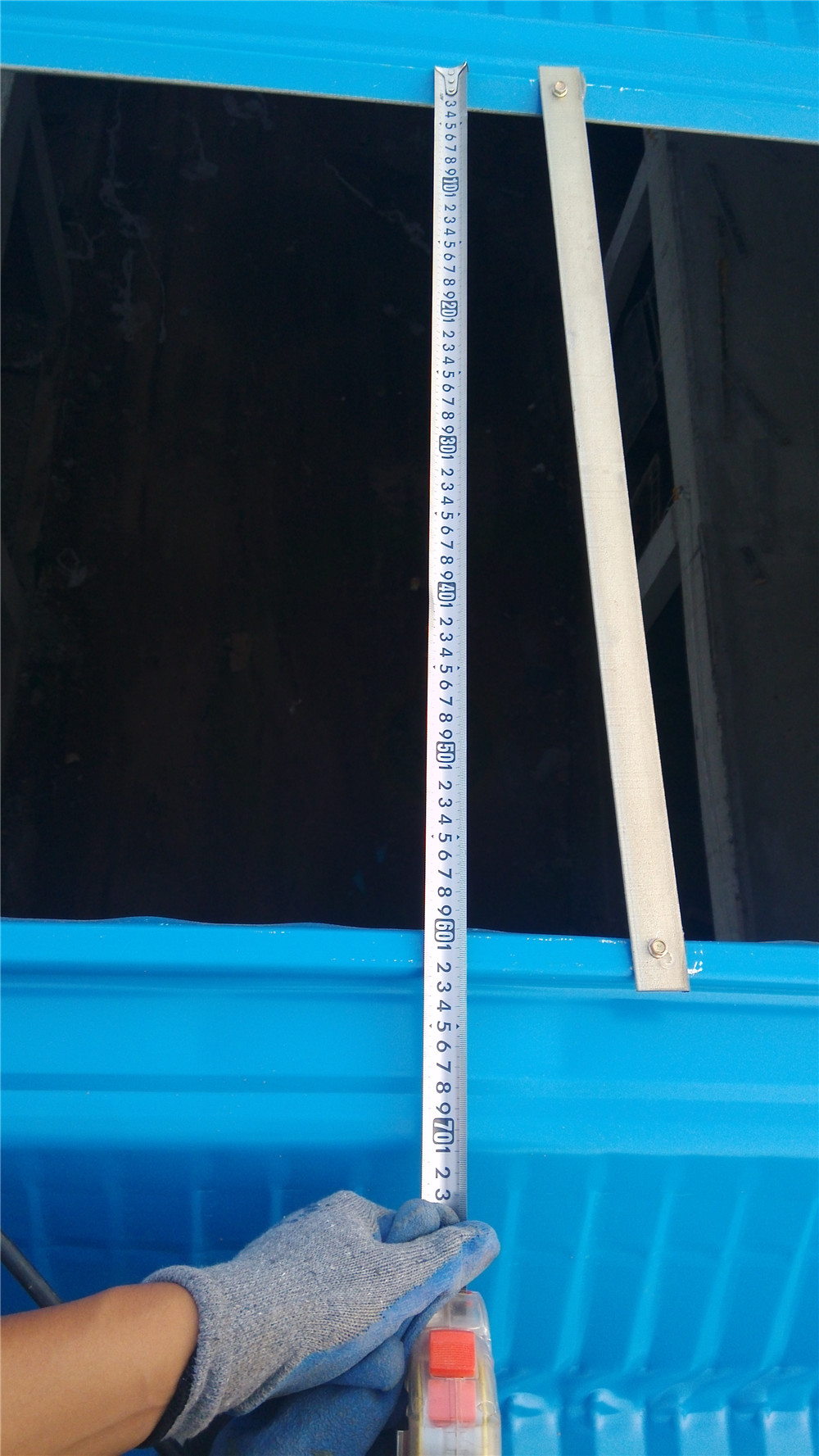

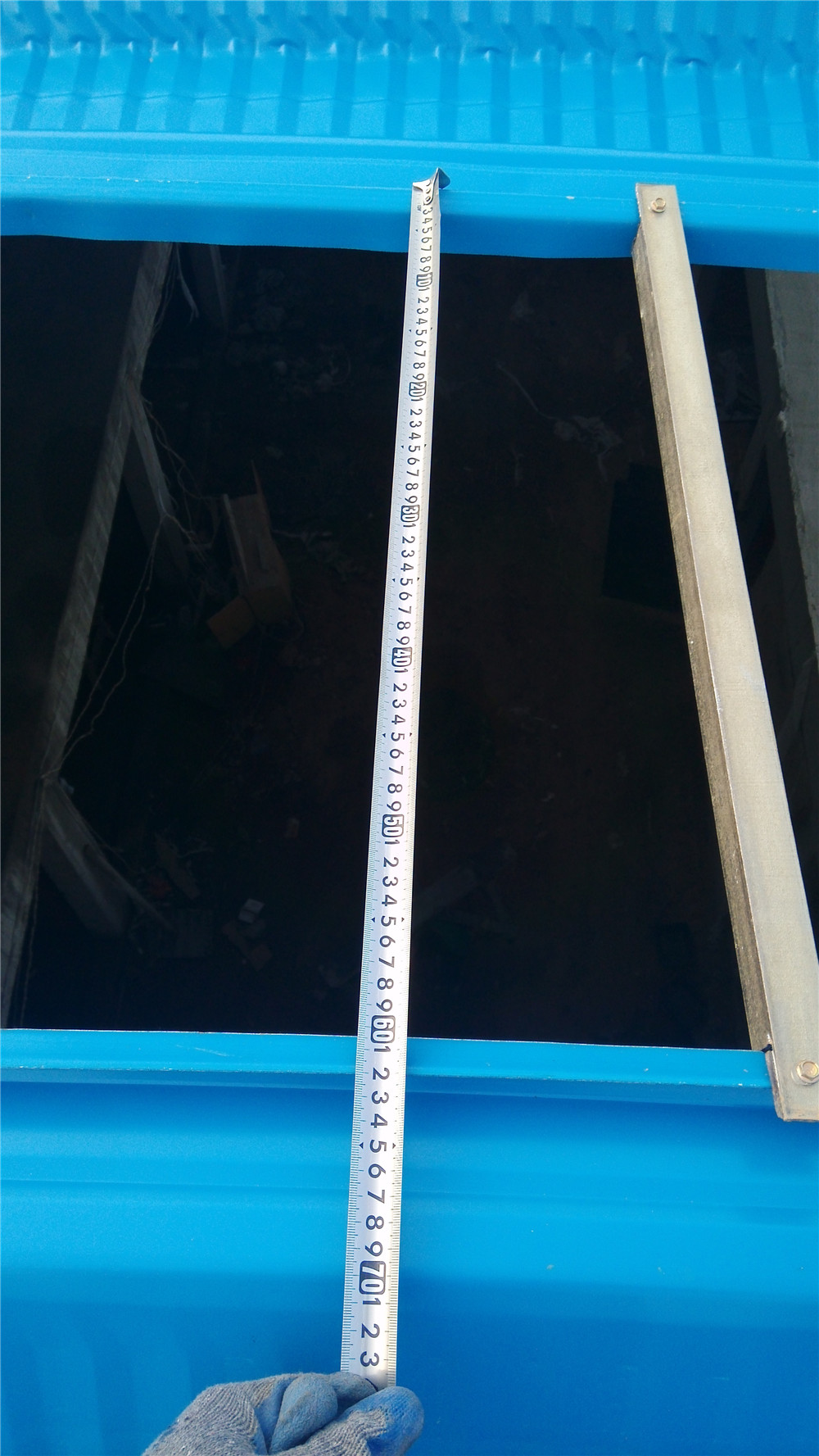

杰达钢构安装拱形屋顶采光带的时候，往往将一组或两组拱形屋顶瓦片中间留出61公分，在瓦片中间使用5×5的镀锌角钢作为支撑，在刘坤处平铺上阳光板之后，使用5.5×25mm的镀锌钻耳钉锚固，往往两边还要使用宽度为1.5cm至2.5cm的镀铝锌压条压放好。在安装好之后，我们还要使用耐候玻璃胶对所有打钉处或漏空处补胶。

不过杰达钢构还是建议您能不用采光带，尽量不用采光带，因为采光带容易漏雨，在日常使用及维护保养上也比较麻烦，破损率较高。

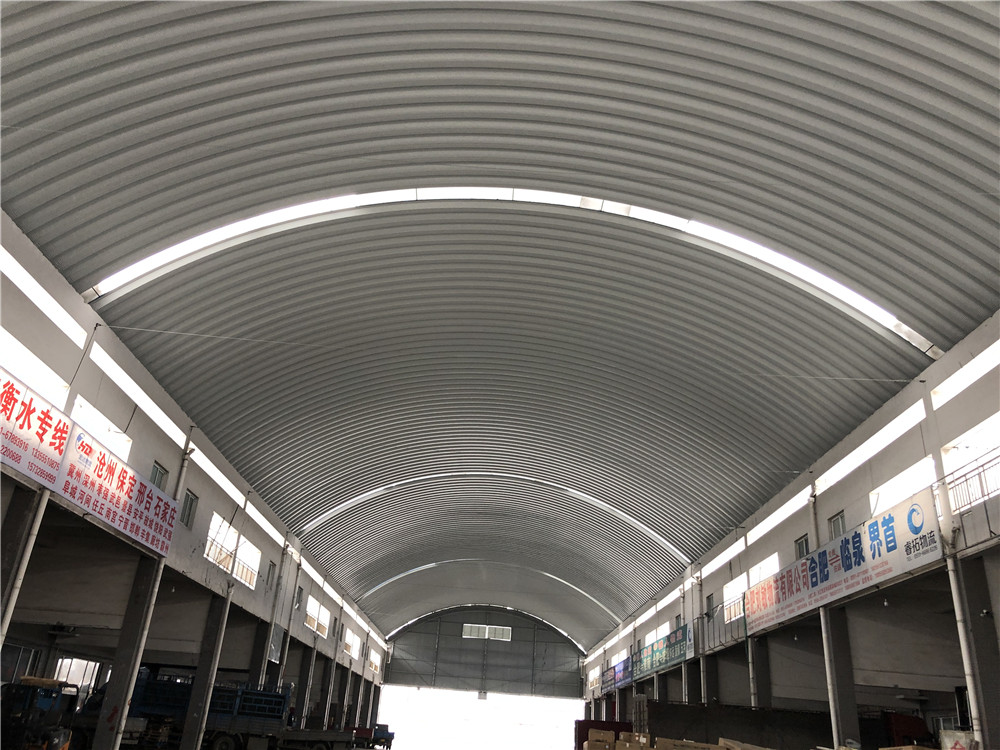

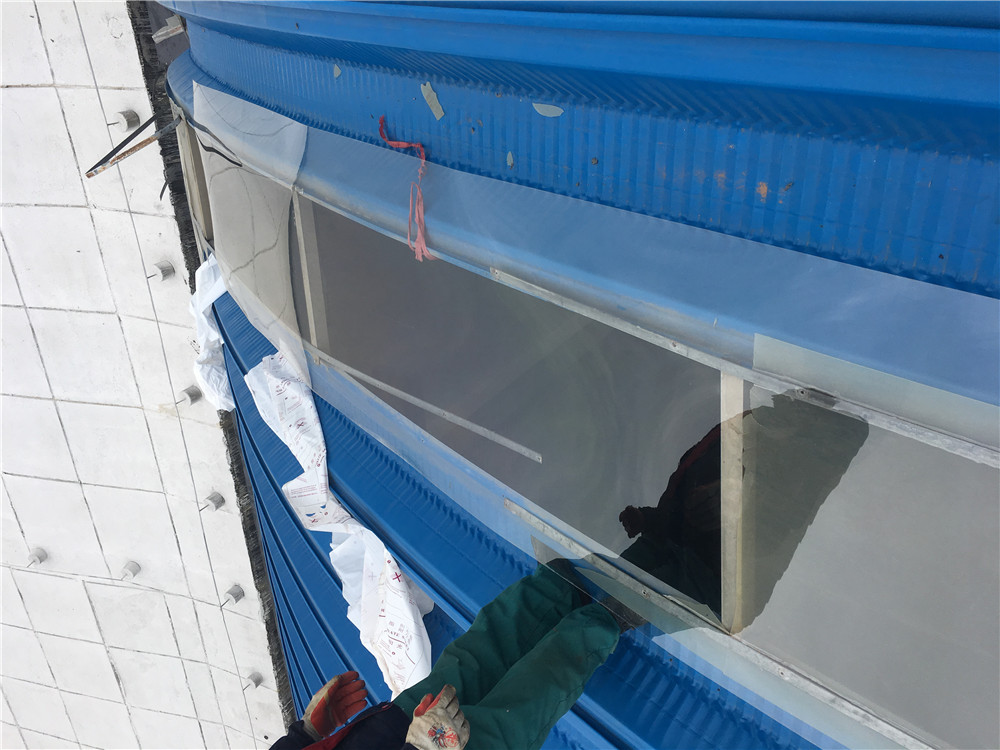

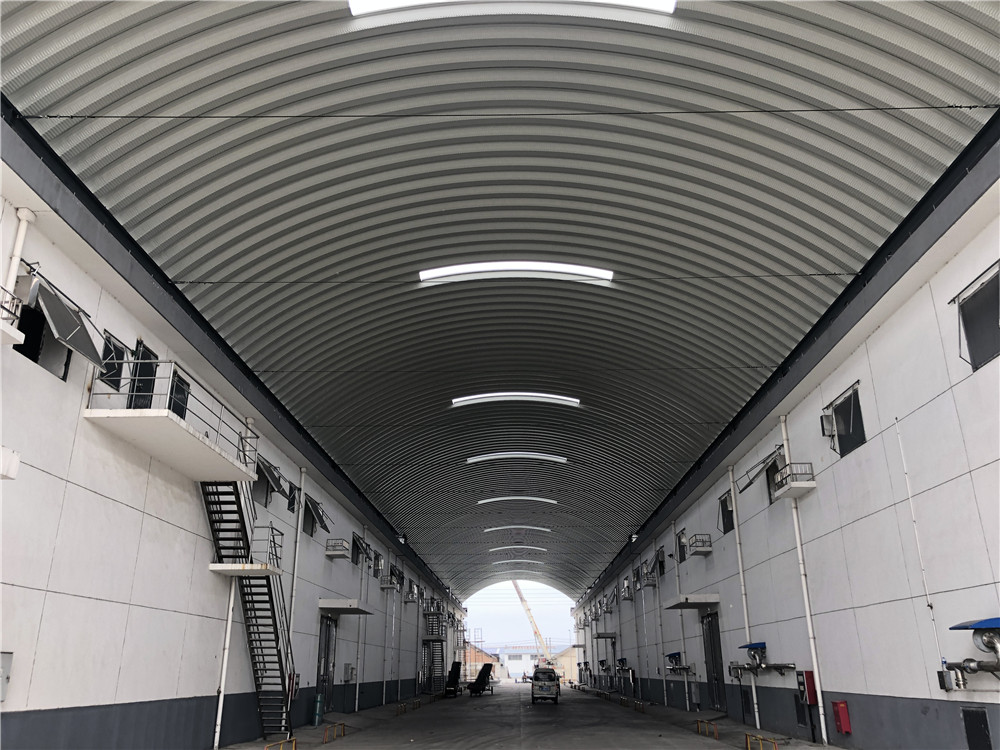

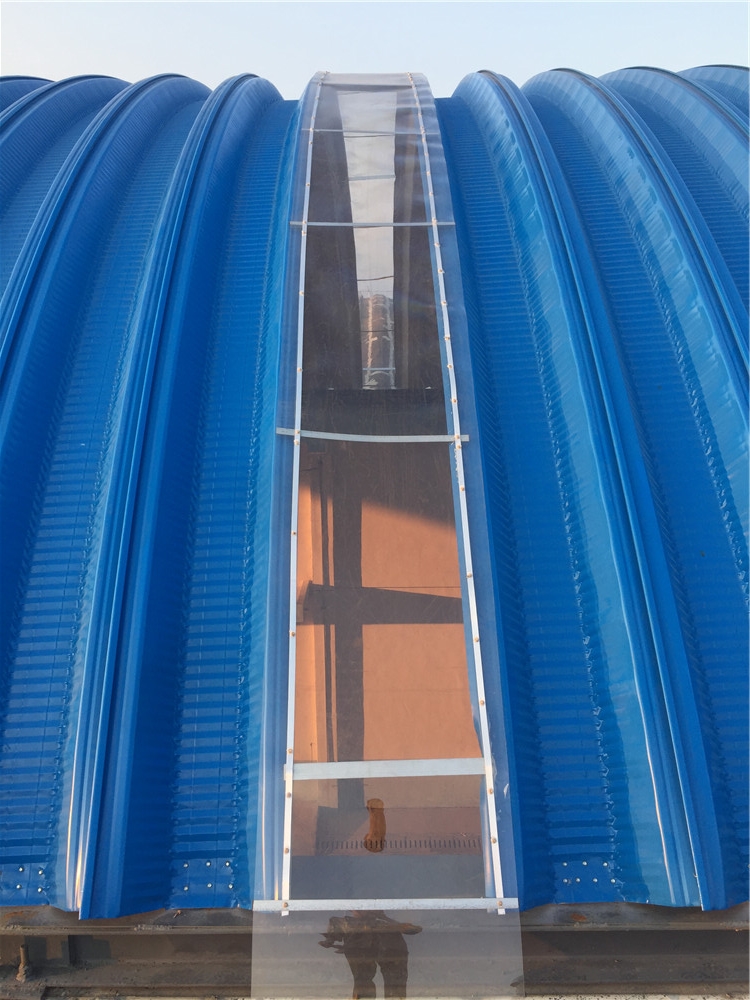

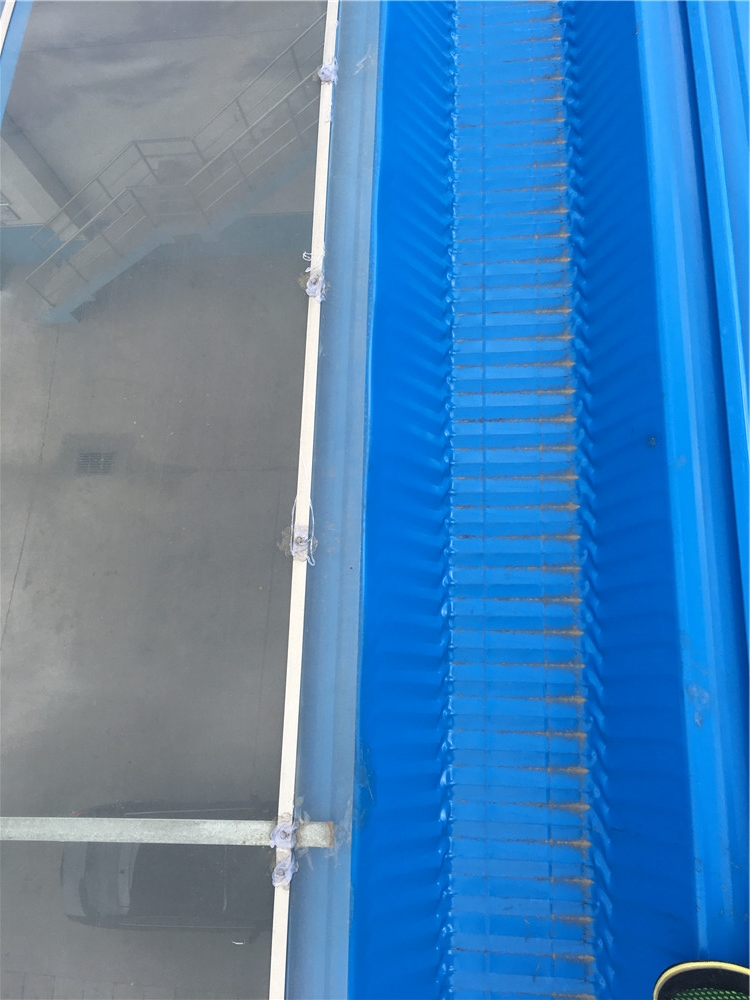

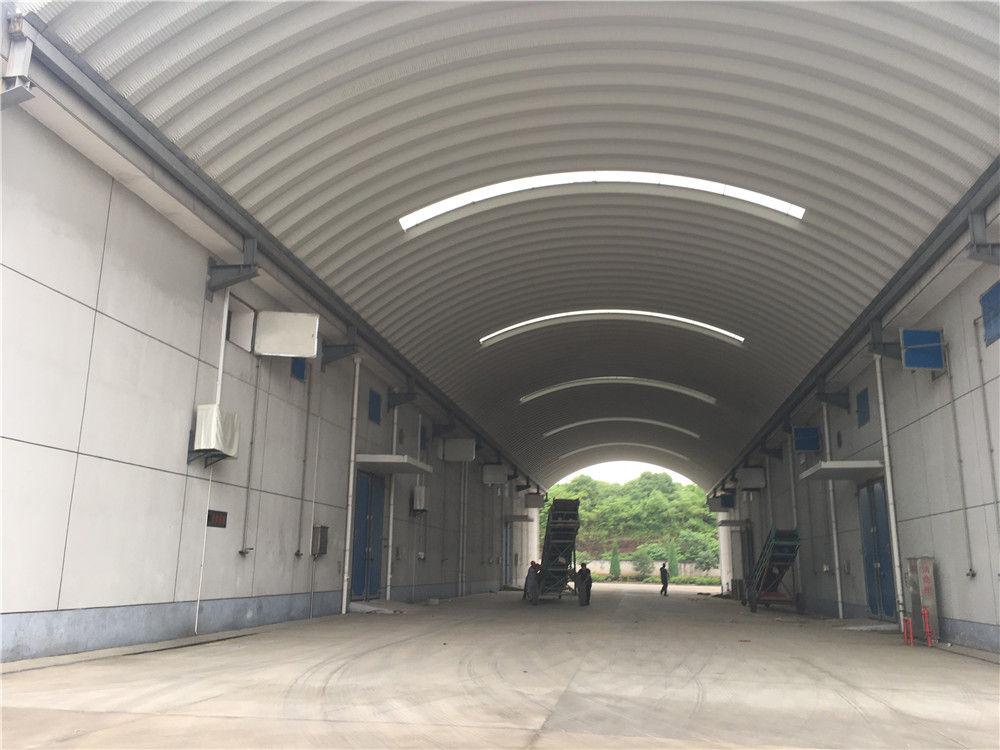

下面请看一下我们杰达钢构工作人员安装采光带的施工照片吧！

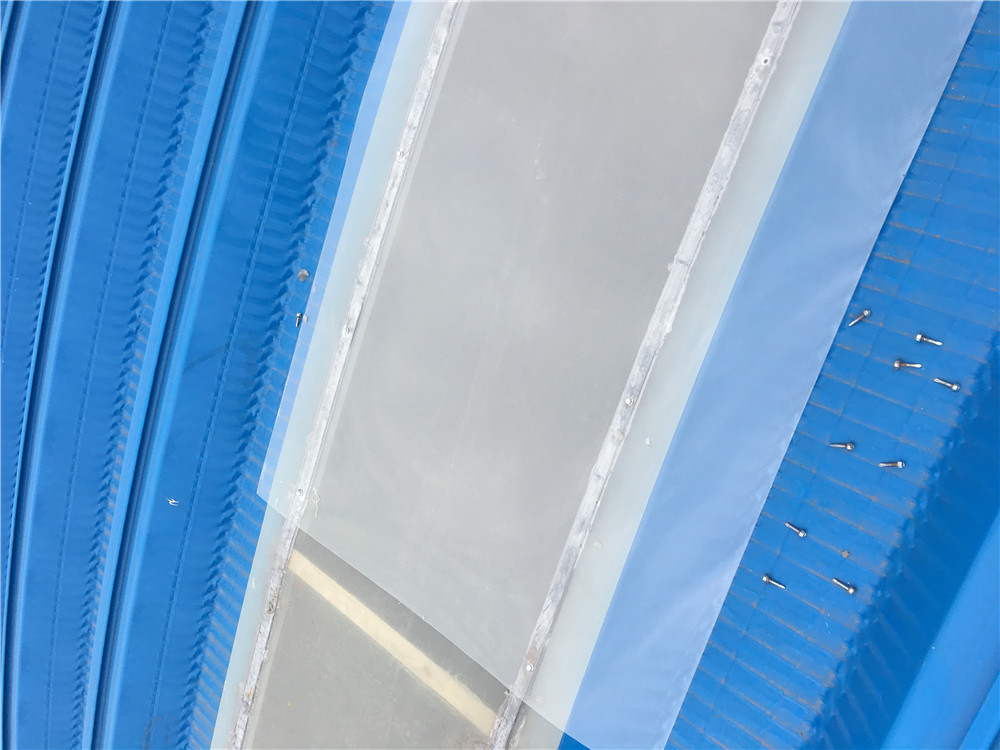

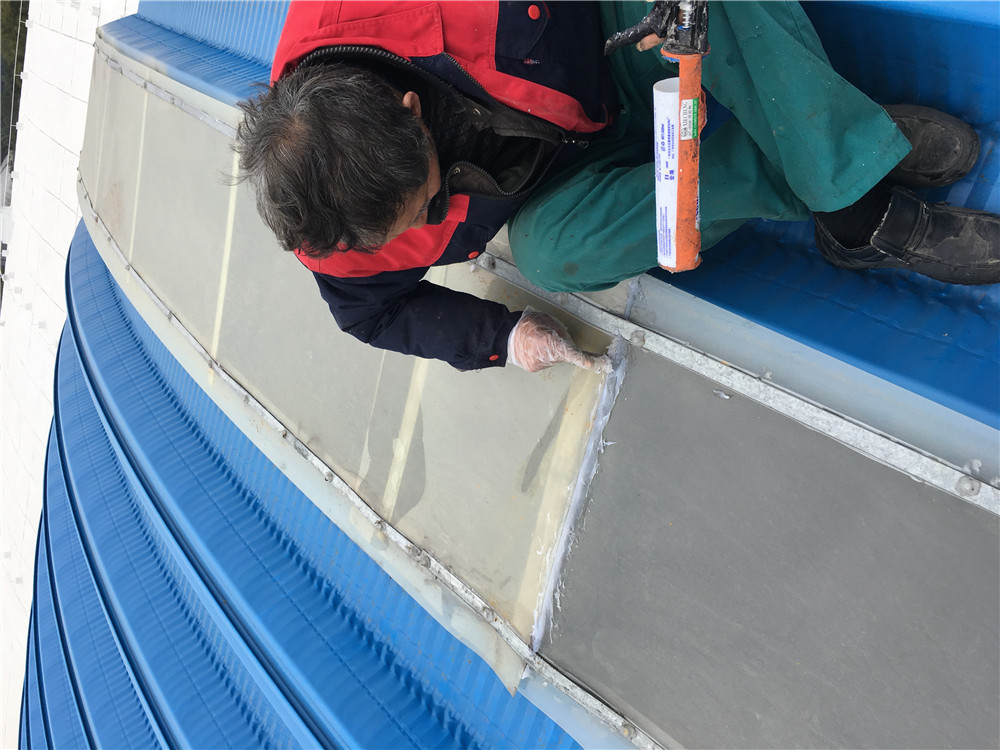

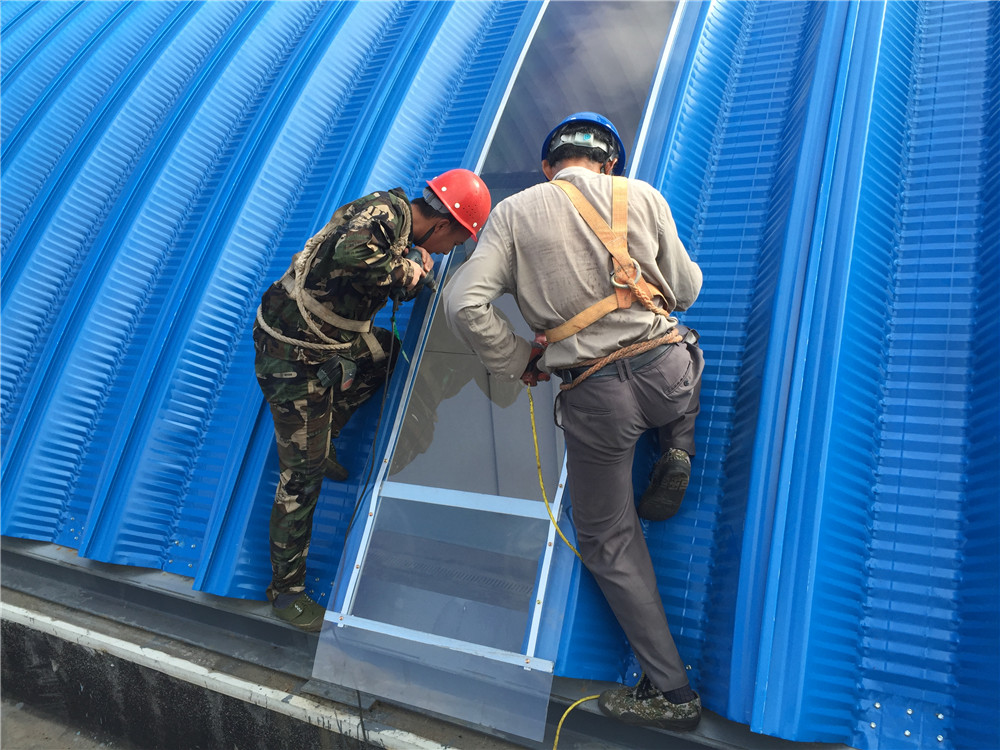

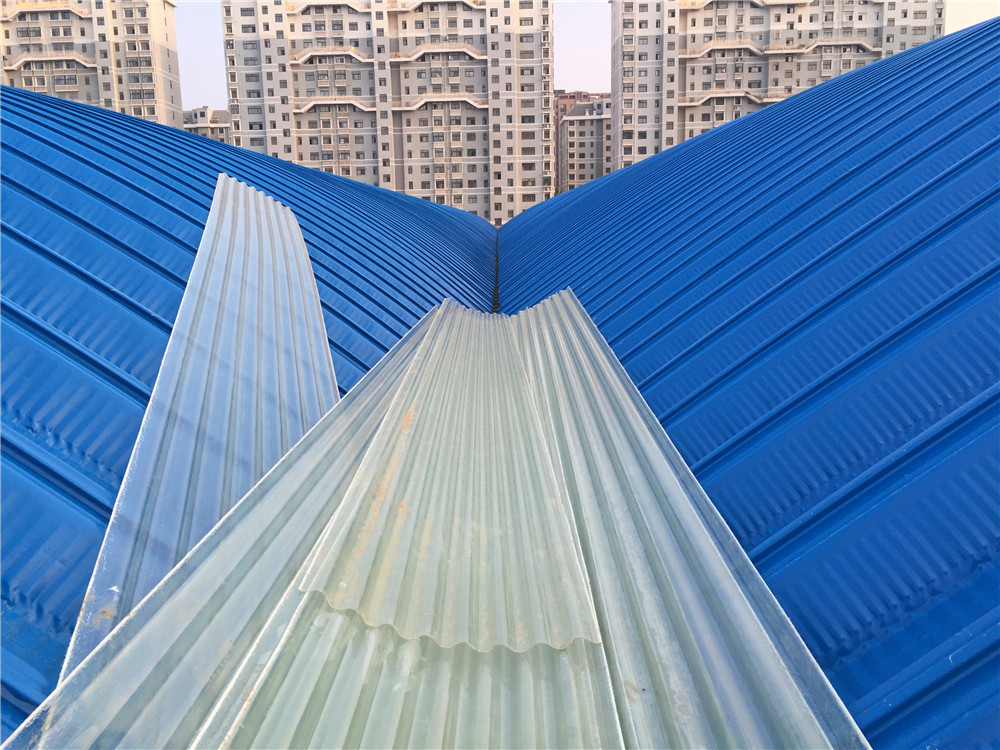

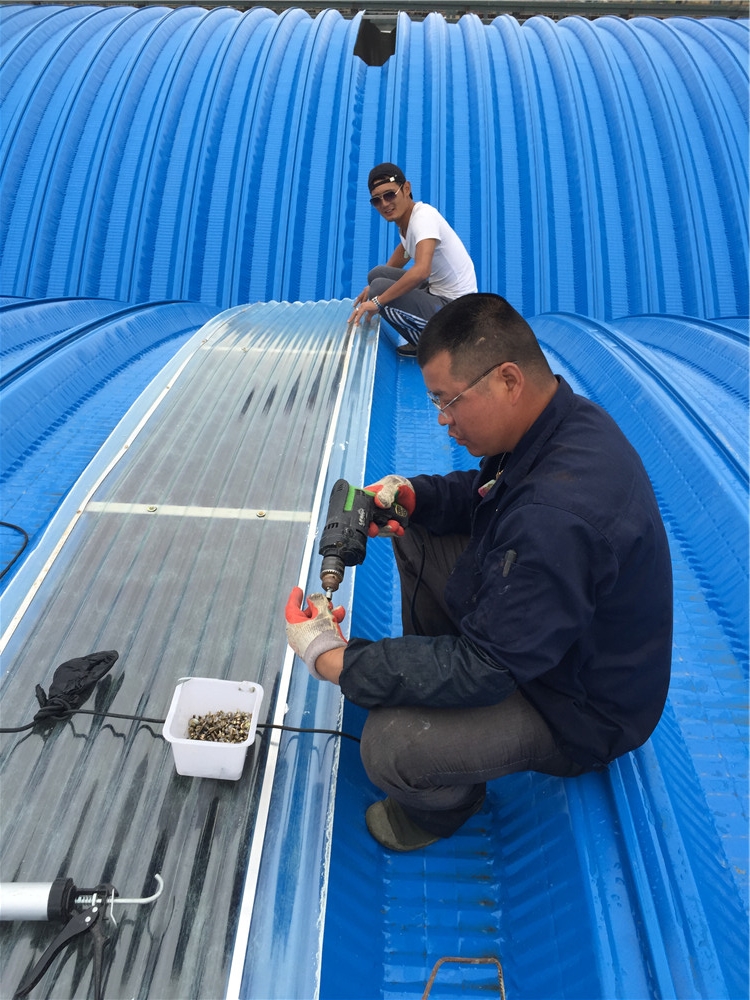

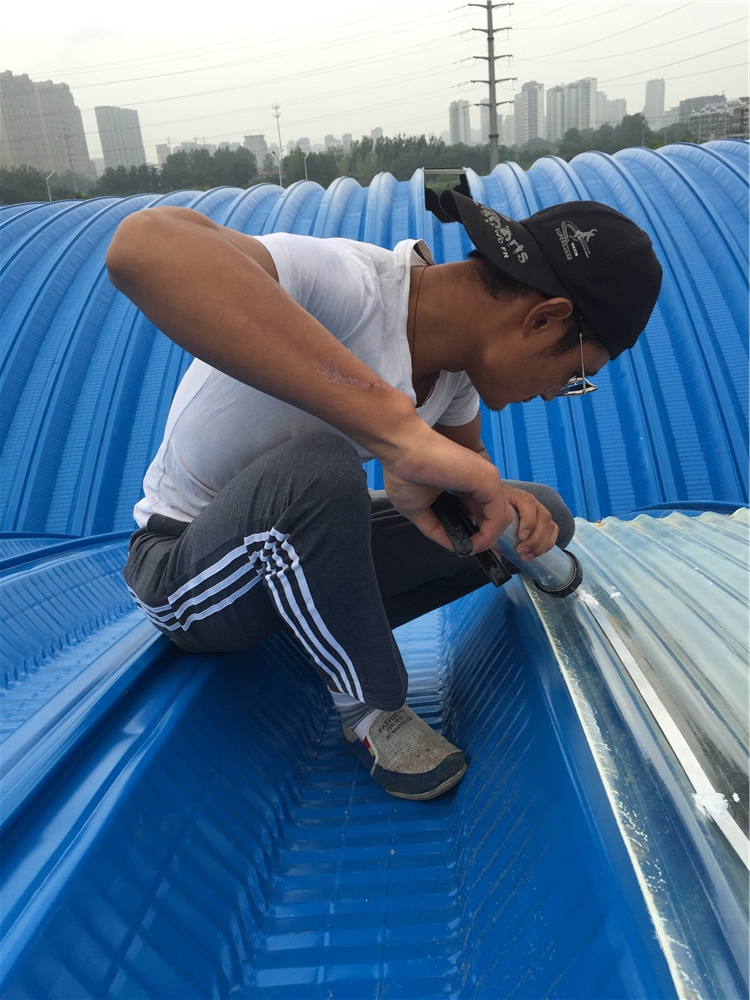

1.下列图片为杰达钢构朱龙华经理带领团队在山东潍坊十甲农贸市场安装FPR采光带。 图中FPR树脂材质的采光带厚度为2.5mm。秦连和丁正全先生正在对安装好了拱形屋顶所有打钉处打上玻璃胶。

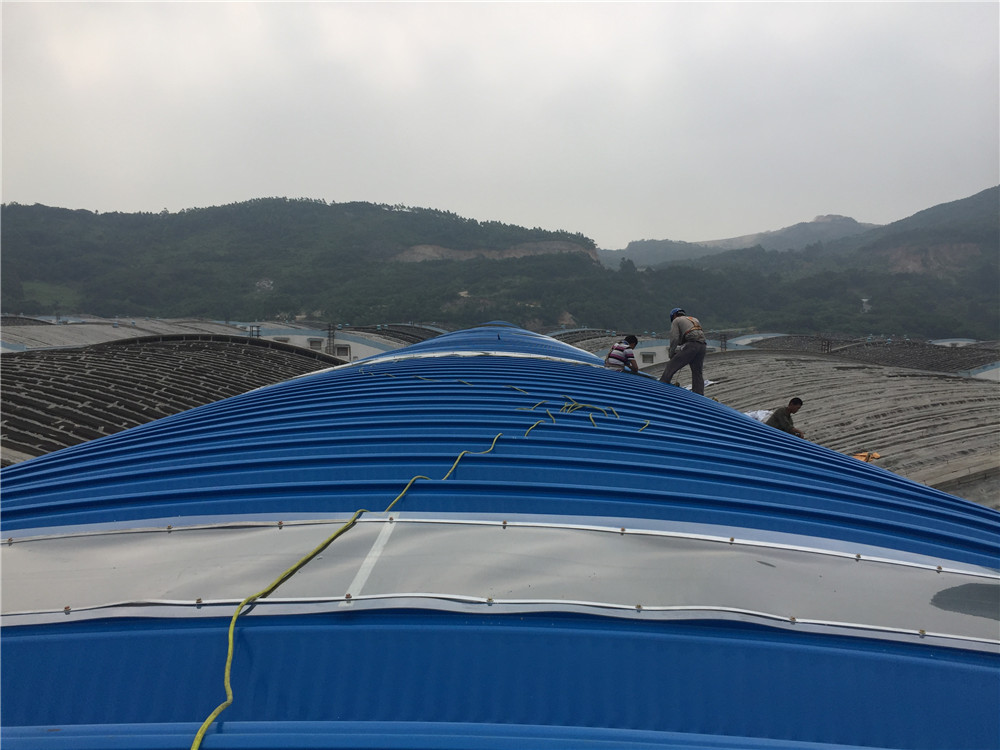

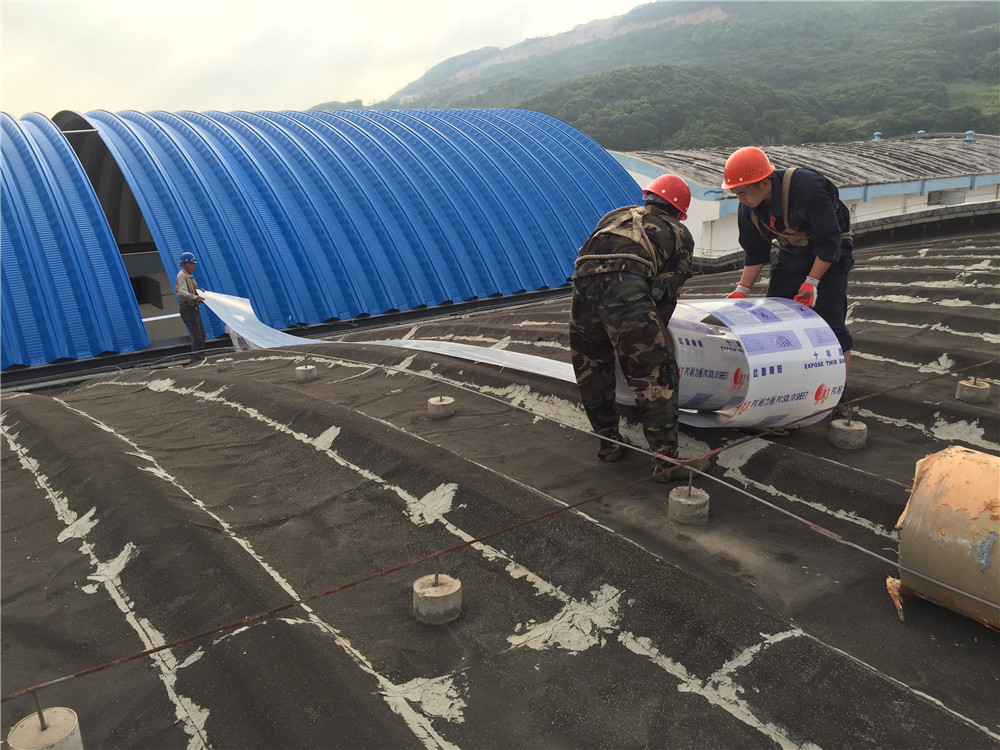

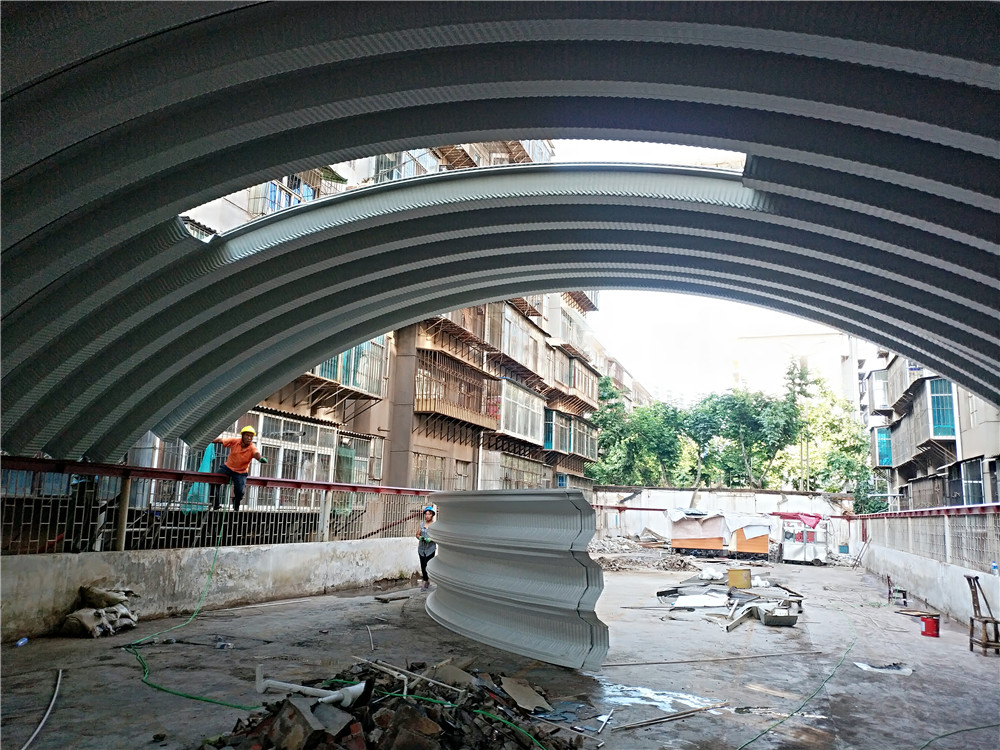

2.下列图片为杰达钢构在福建长乐直属库安装拱形屋顶采光带的施工图片。

3.下列图片为杰达钢构在福建南平光泽直属库安装采光带的先关图片。

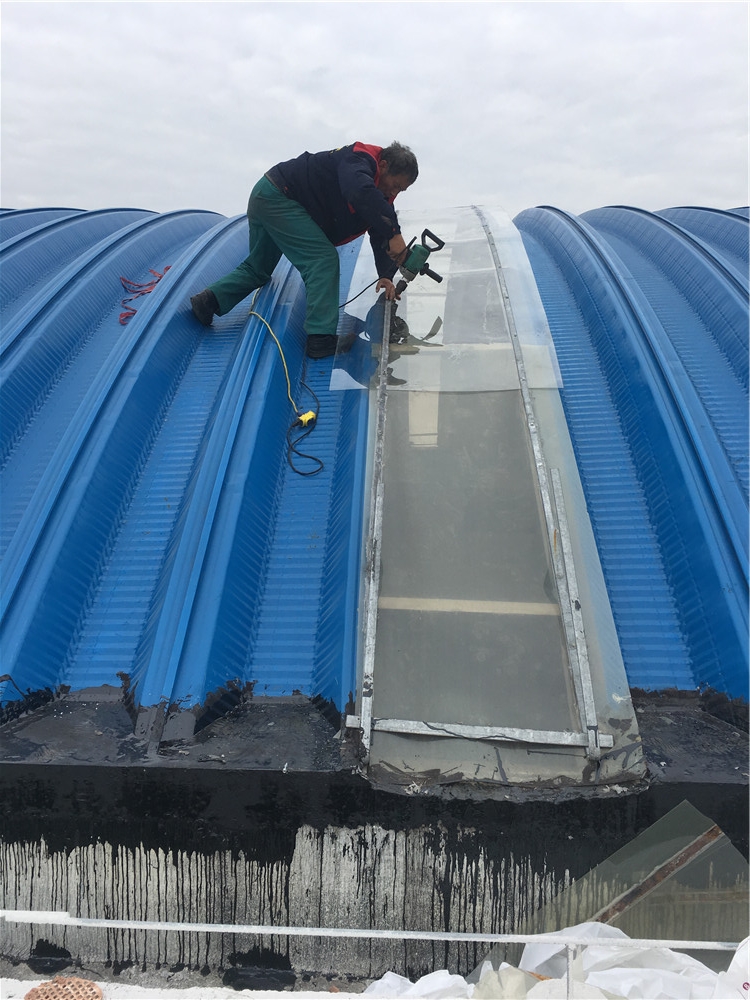

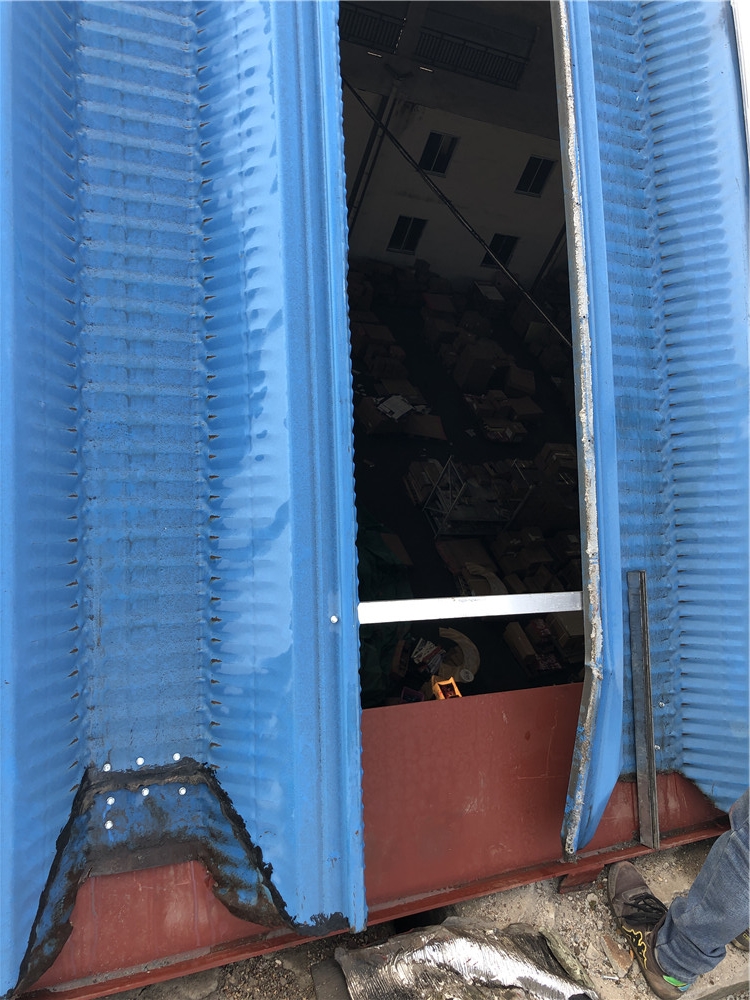

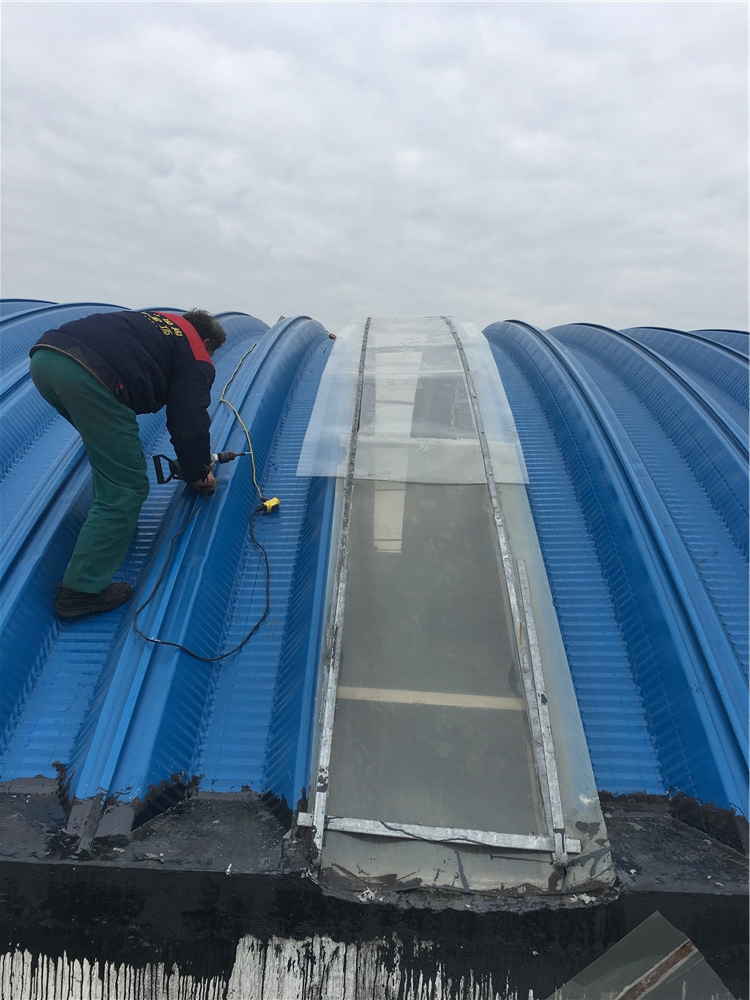

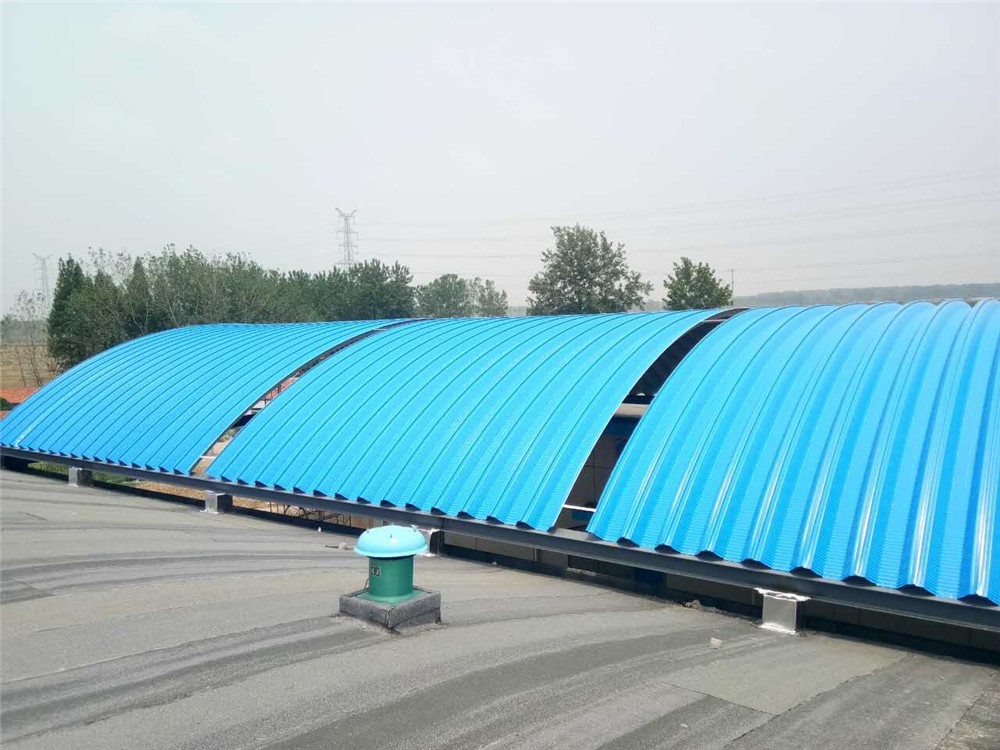

4.下列图片为杰达钢构在江苏徐州睢宁安装采光带的相关图片。本仓间罩棚一共三道采光带，甲方自购1.5mm的PC耐力板。

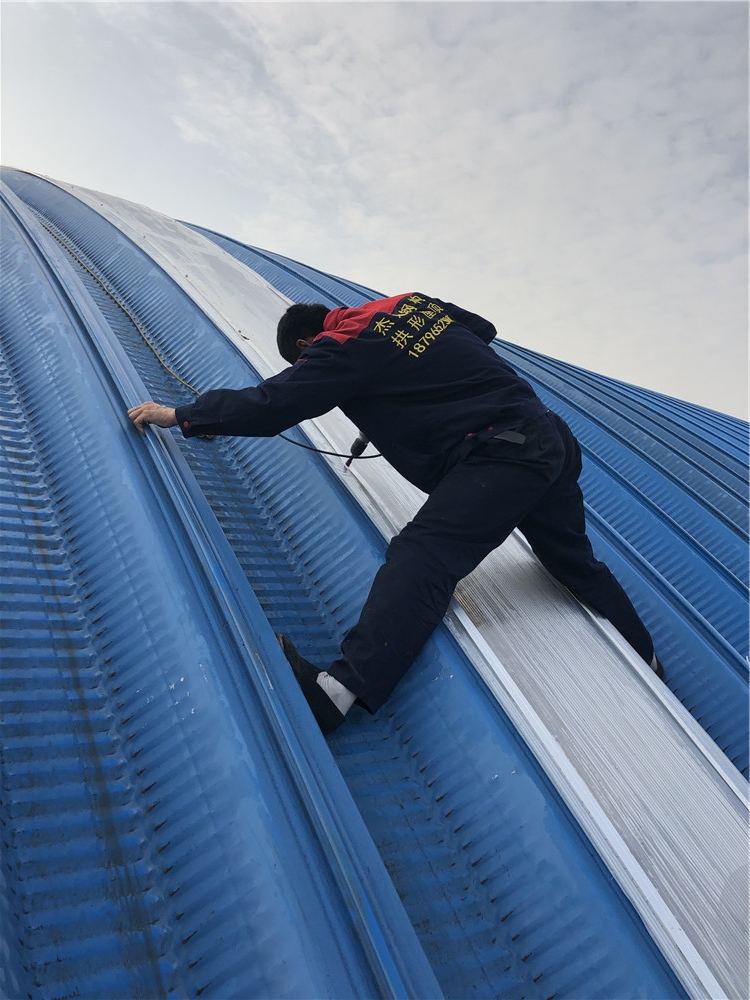

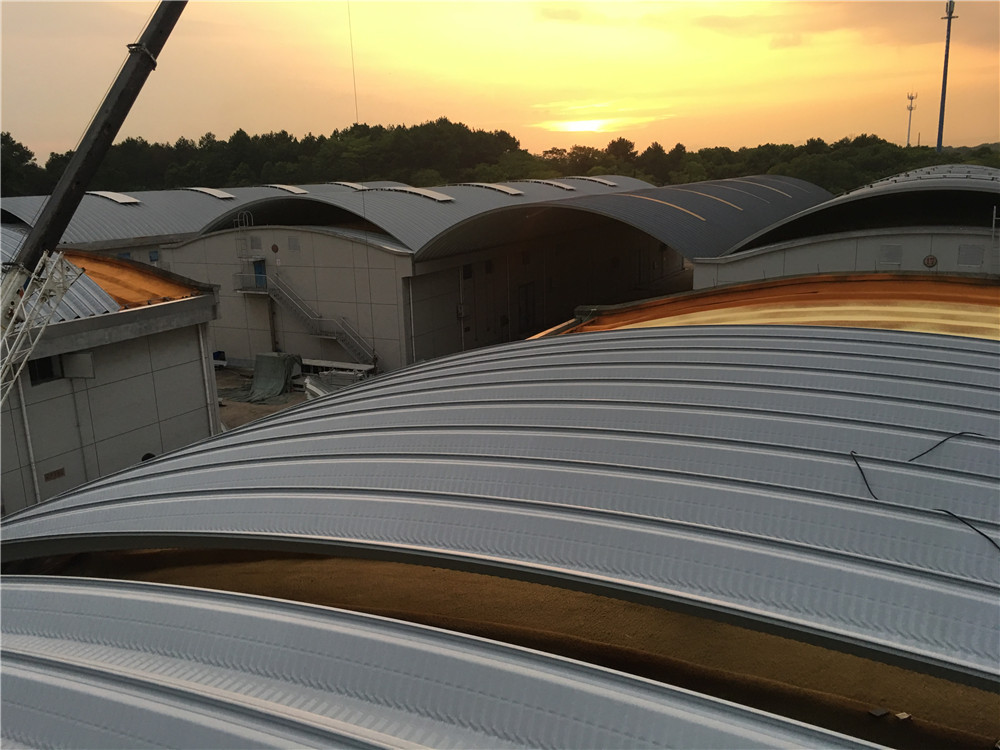

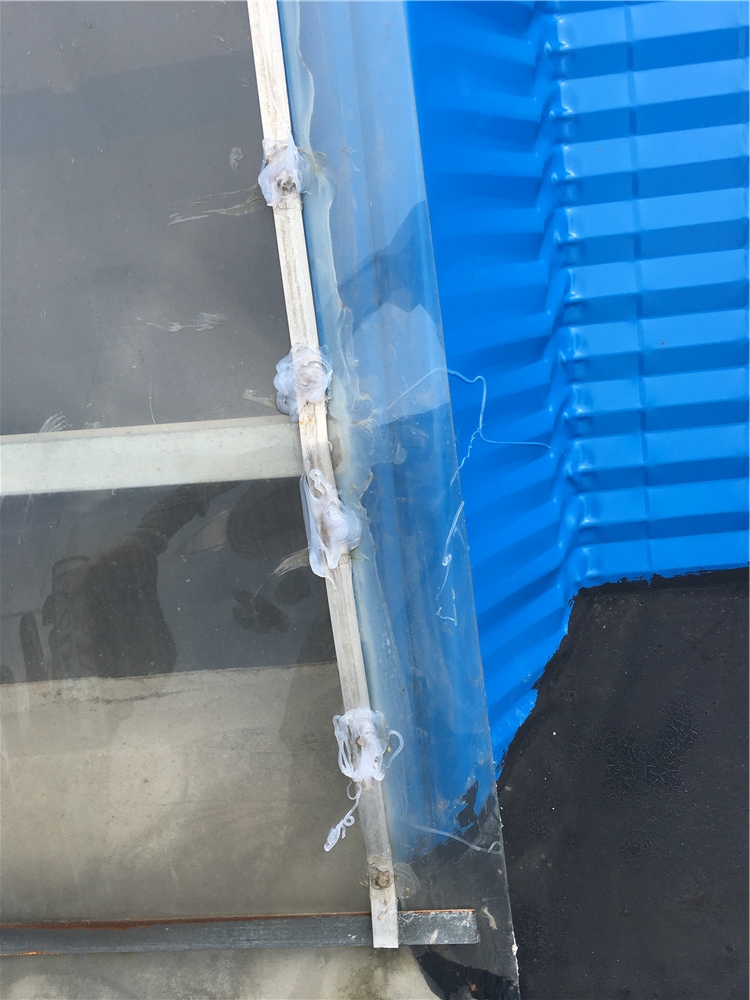

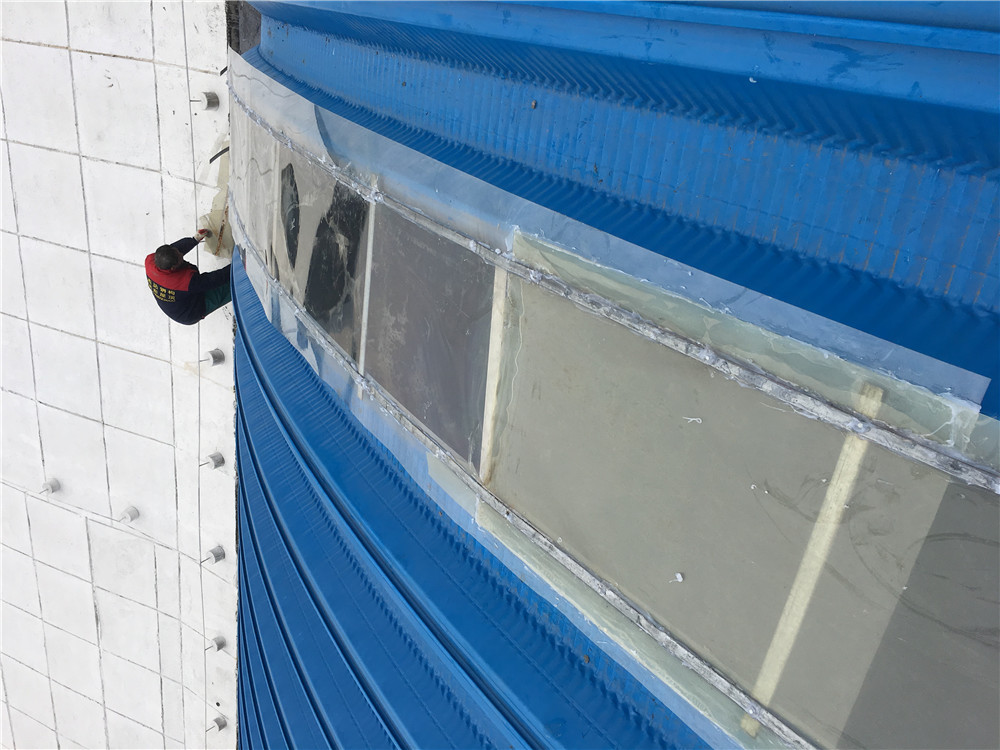

5.下列图片为杰达钢构在福建三明永安粮食储备库内部安装的仓间罩棚，这次施工使用的是PC耐力板，厚度是2.5mm，我们的施工人员对所有采光带下方与拱形屋顶连接的地方补打玻璃胶。

下图中施工人员为杰达钢构的多年老员工周益順同志，从杰达建厂至今一直勤勤恳恳来上班，兢兢业业做贡献。

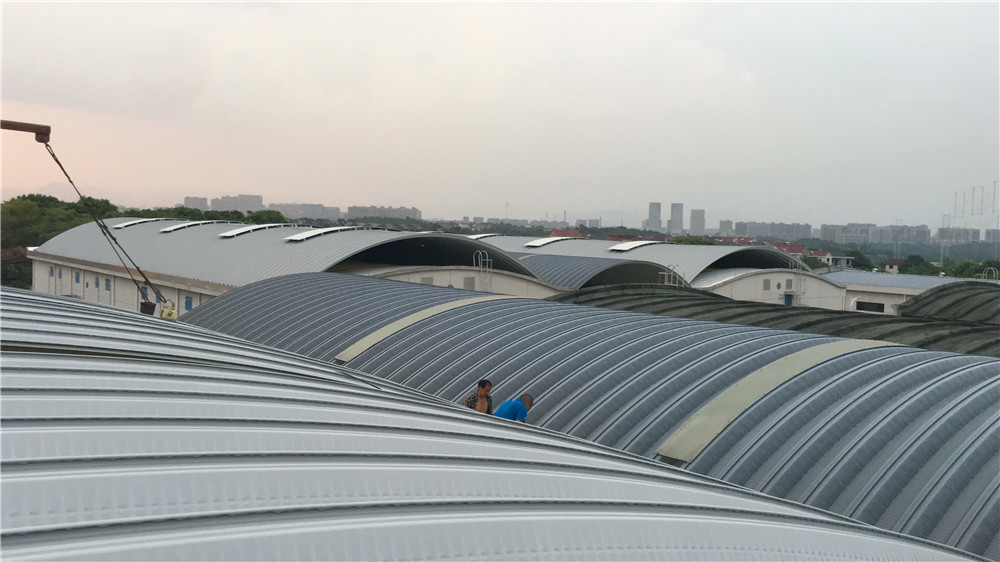

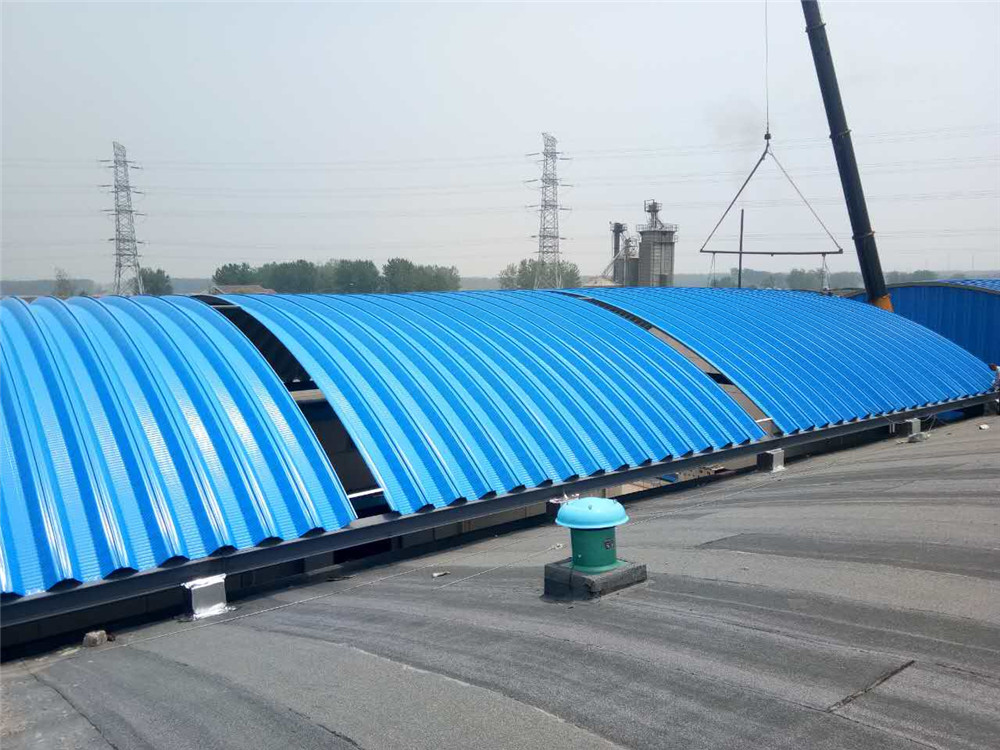

6.下图为杰达钢构在浙江金华兰溪储备库施工15栋仓间罩棚安装的PC耐力板，该耐力板价格约为85元每米，非常坚实。

在工程质量检测的时候，监理同志模拟自然灾害，使用弹弓+钢柱对采光带发起射击，未曾击穿。

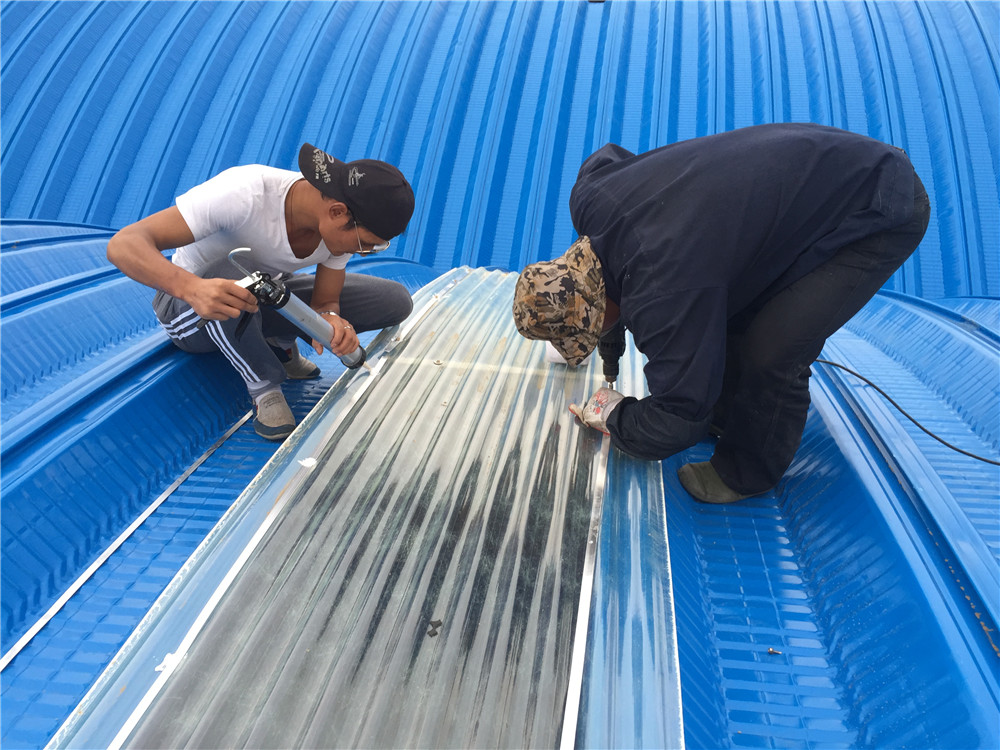

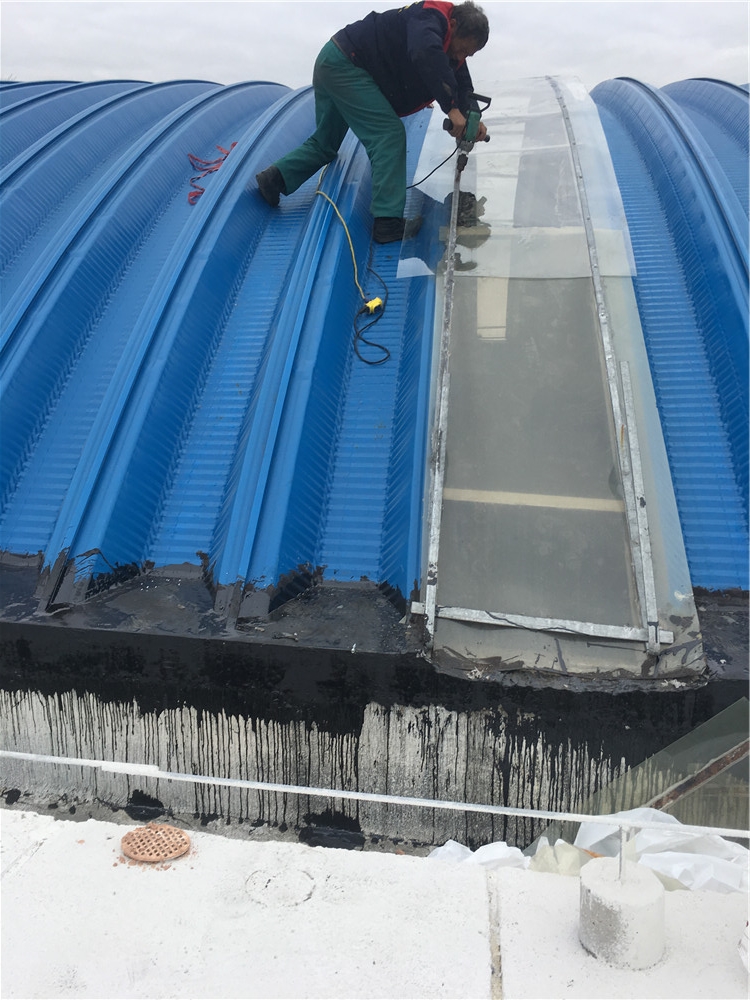

7.下图为杰达钢构毕占营同志带领团队在山东滨州魏桥染印厂施工的29米跨度的拱形屋顶中安装的约18米长的采光带，施工难度巨大。

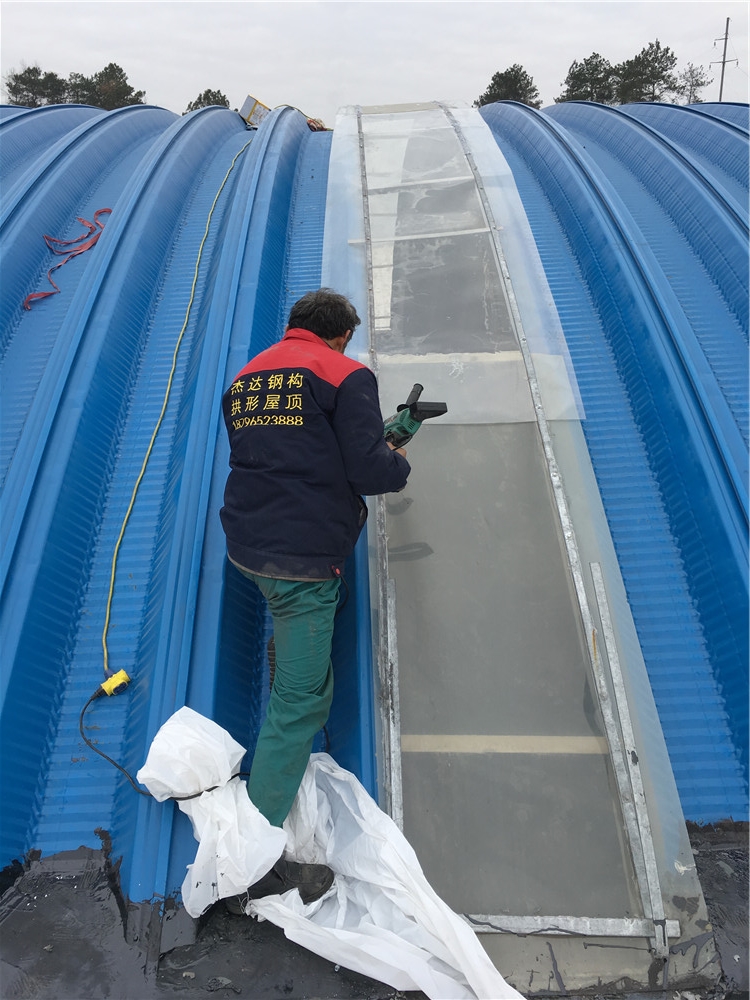

8.下图为杰达钢构胡达洋经理在安徽合肥睿拓物流园施工的24米跨物流园区过道罩棚，我们对旧有屋顶进行维护保养，安装新的PC耐力板。

施工人员为张虎同志，施工时认真仔细，该名施工人员也是具有多年施工经验的老同志了。图中看上去安装位置很高，实际离地只有1.3m，倾斜角度不足120度，为摆拍。请大家不要指责他未能佩戴安全帽了。已为他专门进行了安全教育培训了。

9.下图为杰达钢构在湖北宜昌弘毅钢构分厂施工的24米跨度的拱形屋顶工程。厂区拱形屋顶造型各异，有通长的有中空的，使用的是甲方自备的PC耐力板，厚度为2.2mm

10.下图为杰达钢构在云南昭通红塔集团烟厂小区施工队车棚拱形屋顶，在其上安装了短小精干的PC耐力板，经过十几年风吹雨打而未曾损坏。
