福建16米跨拱形屋顶仓间罩棚施工图

拱形屋顶厂家 2022-06-07 15:28:52 图纸图集 3186 ℃ 0 评论

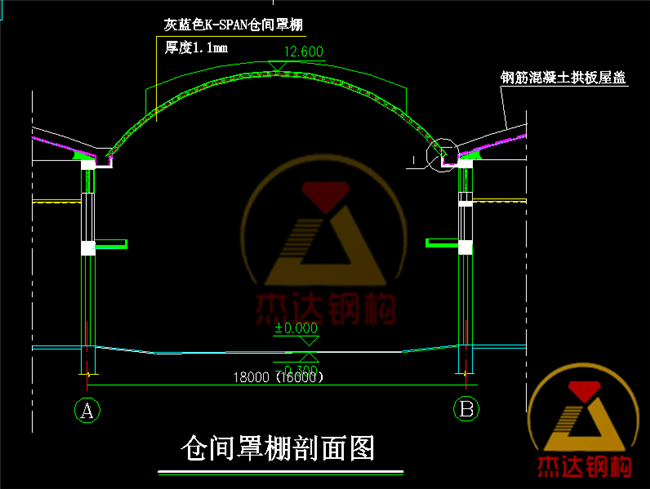

图纸中所述工地位于福建省长乐直属库内,拱形屋顶的跨度是18米,厚度是1.1mm,颜色为灰蓝色。

图中仓间罩棚工程已由江苏杰达钢结构工程有限公司施工,并于2016年竣工。

图纸代码

本份图纸的代码为:罩棚\福建 长乐 16m

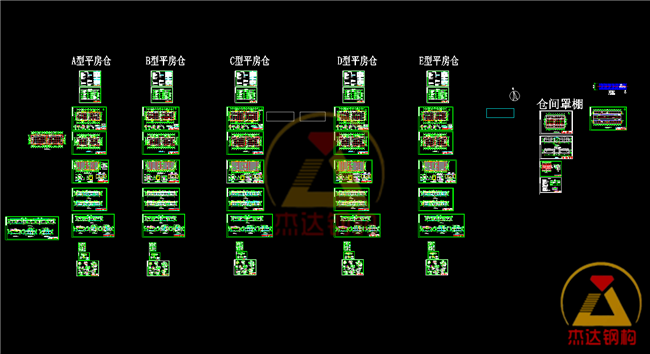

图纸总览

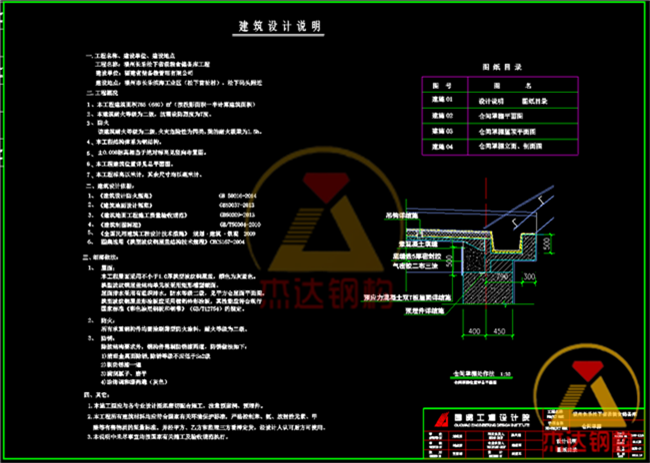

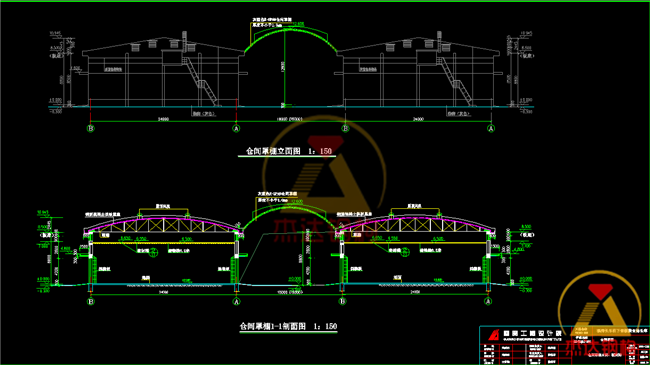

本拱形屋顶图纸为福建长乐16米跨仓间罩棚5栋的拱形屋顶结构详图,下为设计说明:

一.工程名称、建设单位、建设地点

工程名称:福州长乐松下省级粮食储备库工程

建设单位:福建省储备粮管理有限公司

建设地点:福州市长乐滨海工业区(松下首祉村),松下码头附近

二.工程概况

1、本工程建筑面积765(680)㎡(按投影面积一半计算建筑面积)

2、本建筑耐火等级为二级,抗震设防烈度为7度。

3、该建筑耐火等级为二级,火灾危险性为丙类,防火梁的耐火极限为1.5h。

4本工程结构体系为钢结构。

50.000标高相当于绝对标高见竖向布置图。

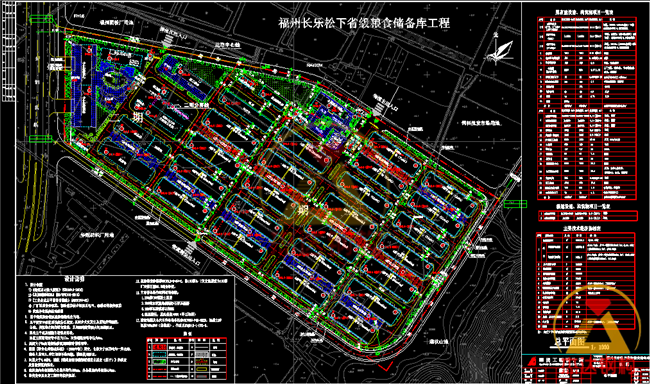

6、本工程建筑位置详见总平面图。

7、本工程标高以米计,其余尺寸均以毫米计。

二、建筑设计依据:

1、GB50016-2014《建筑设计防火规范》

2、GB50037-2013《建筑地面设计规范》

3、GB50209-2013《建筑地面工程施工质量验收规范》

4、GB/T50004-2010《建筑制图标准》

5、2009景观建筑《全国民用建筑工程设计技术措施》规划

6、图集选用《拱型波纹钢屋盖结构技术规程》CECS167-2004

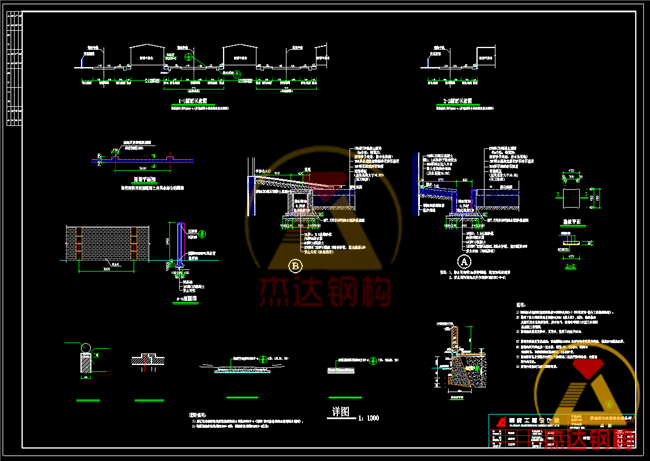

三、细部做法:

1、屋面:

本工程屋面采用不小于1.0厚拱型波纹钢屋盖,颜色为灰蓝色。拱型波纹钢屋盖结构单元板采用矩形槽型截面。

拱形屋顶排水采用有组织排水,防水等级二级,见平方仓屋面平面图。

拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板,其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

2、防火:所有承重钢构件均需涂刷薄型防火涂料,耐火等级为二级。

3、 防锈:

除按结构要求外,钢构件需刷防锈漆两道,防锈做法如下:

1)清理金属面除锈,除锈等级不应低于Sa2级

2)刷防锈漆一遍

3)满刮腻子、磨平

4)涂饰调和漆两遍(灰色)

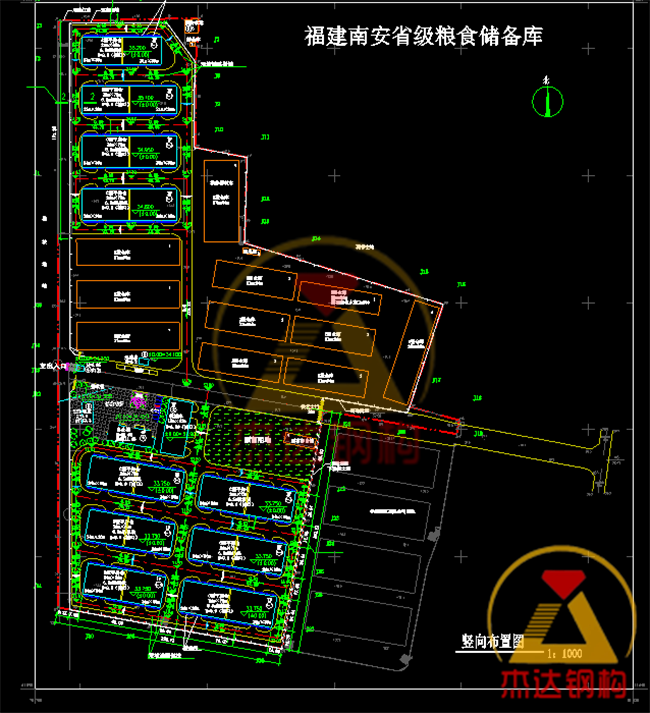

下图为福建南安省级粮食储备库平面布置图

四、其它:

1.本施工图应与各专业设计图纸密切配合施工,注意预留洞、预埋件。

2.本工程所有建筑材料均应符合国家有关环境保护标准,严格控制苯、氨、放射性元素、甲

醛等有害物质的限量标准。并经甲方、乙方和监理三方看样定货,经设计人认可后方可使用。

3.本说明中未尽事宜均按国家有关施工及验收规范执行。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
