江苏镇江18米跨拱形波纹钢屋盖CAD图纸

拱形屋顶厂家 2018-07-14 16:51:03 图纸图集 4610 ℃ 0 评论

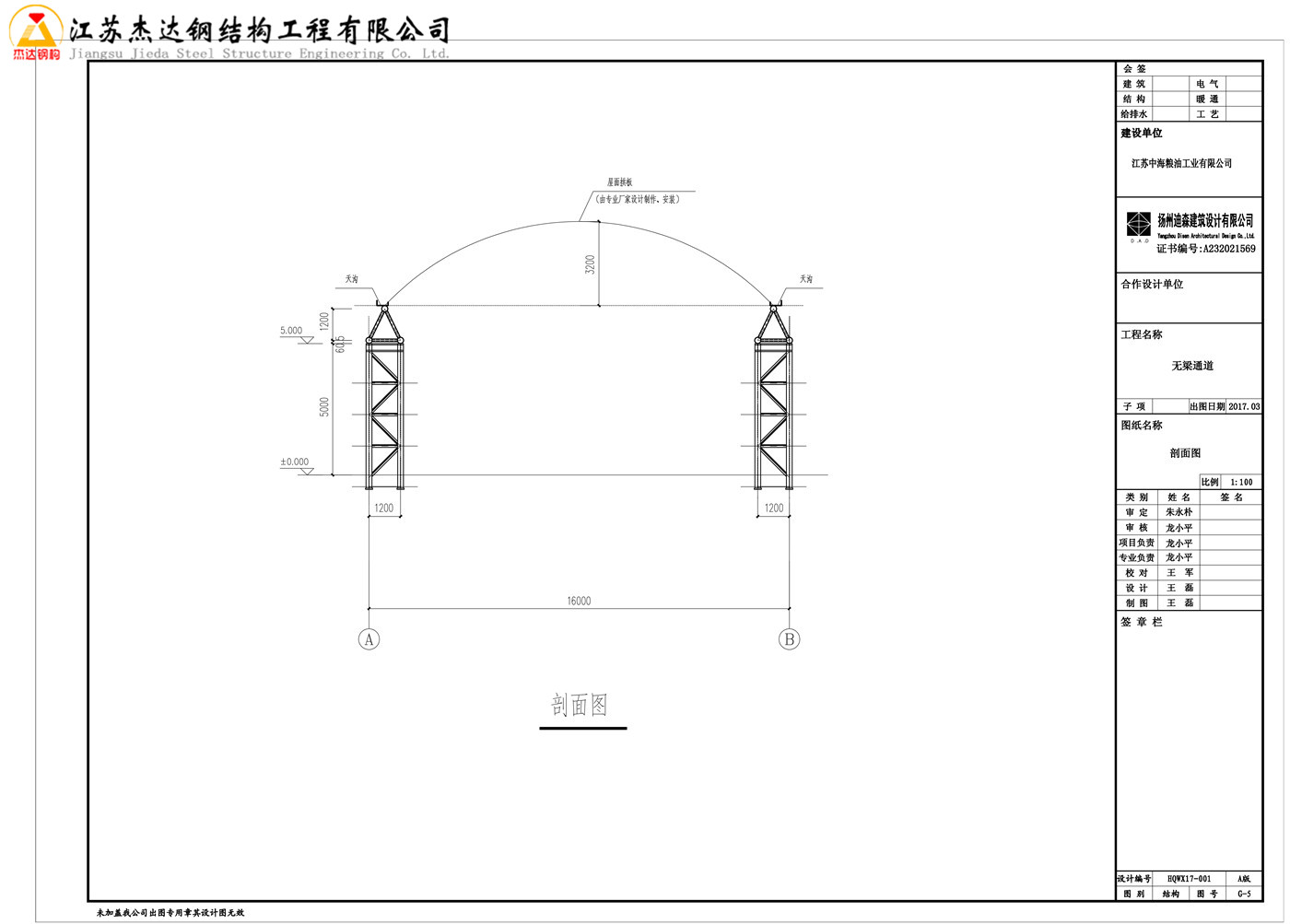

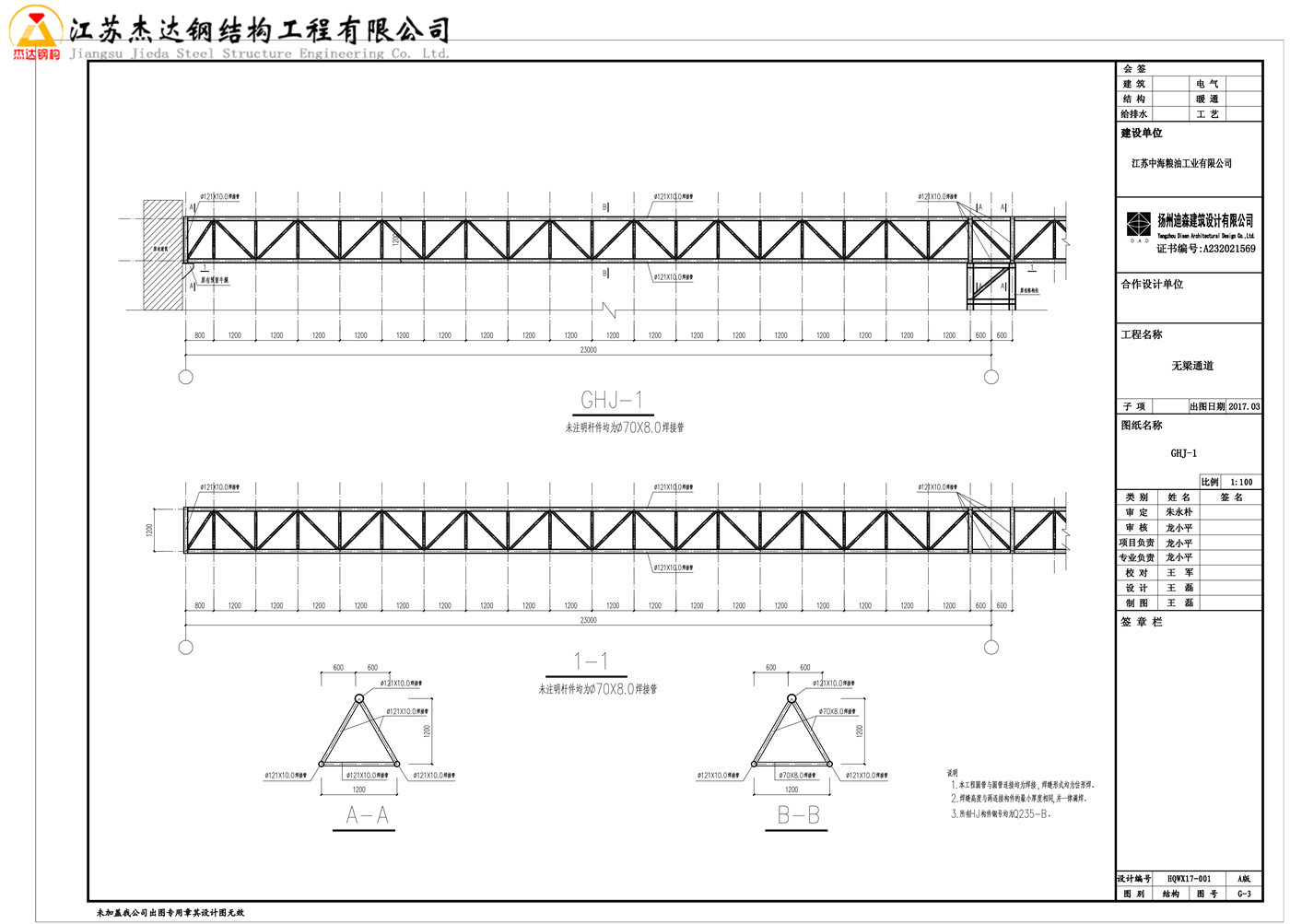

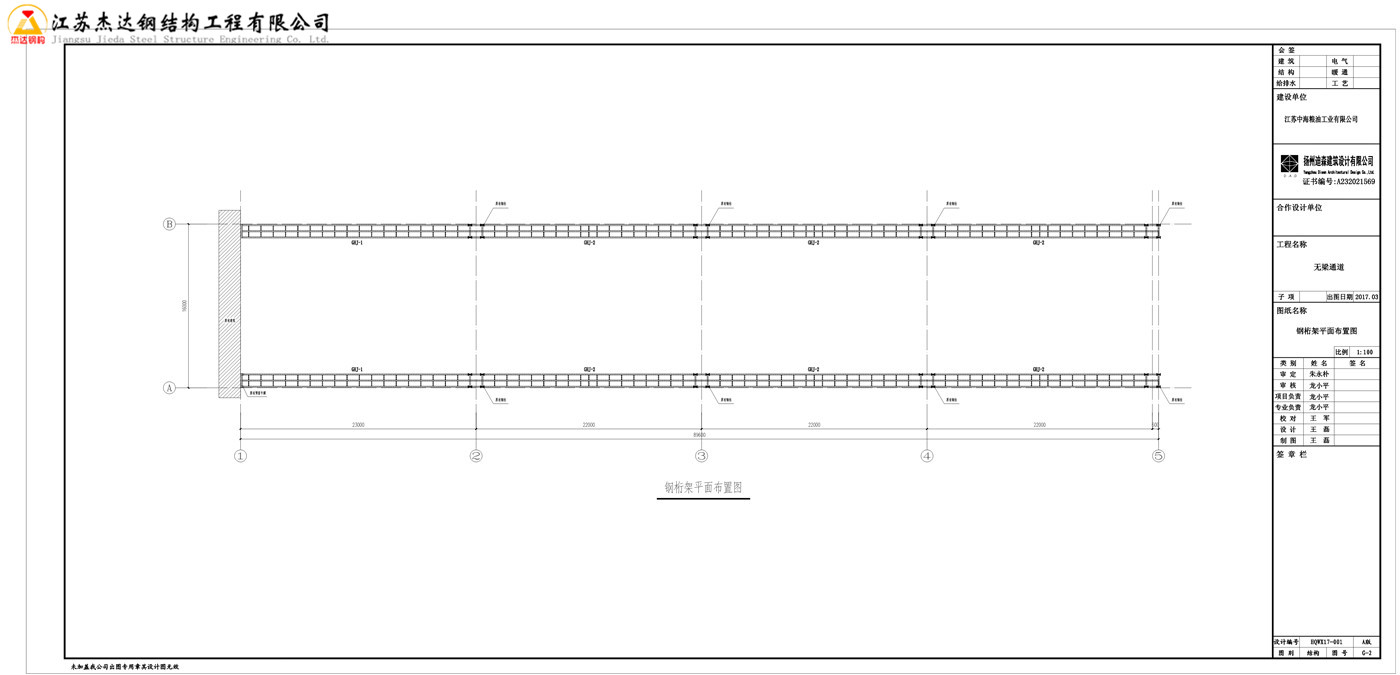

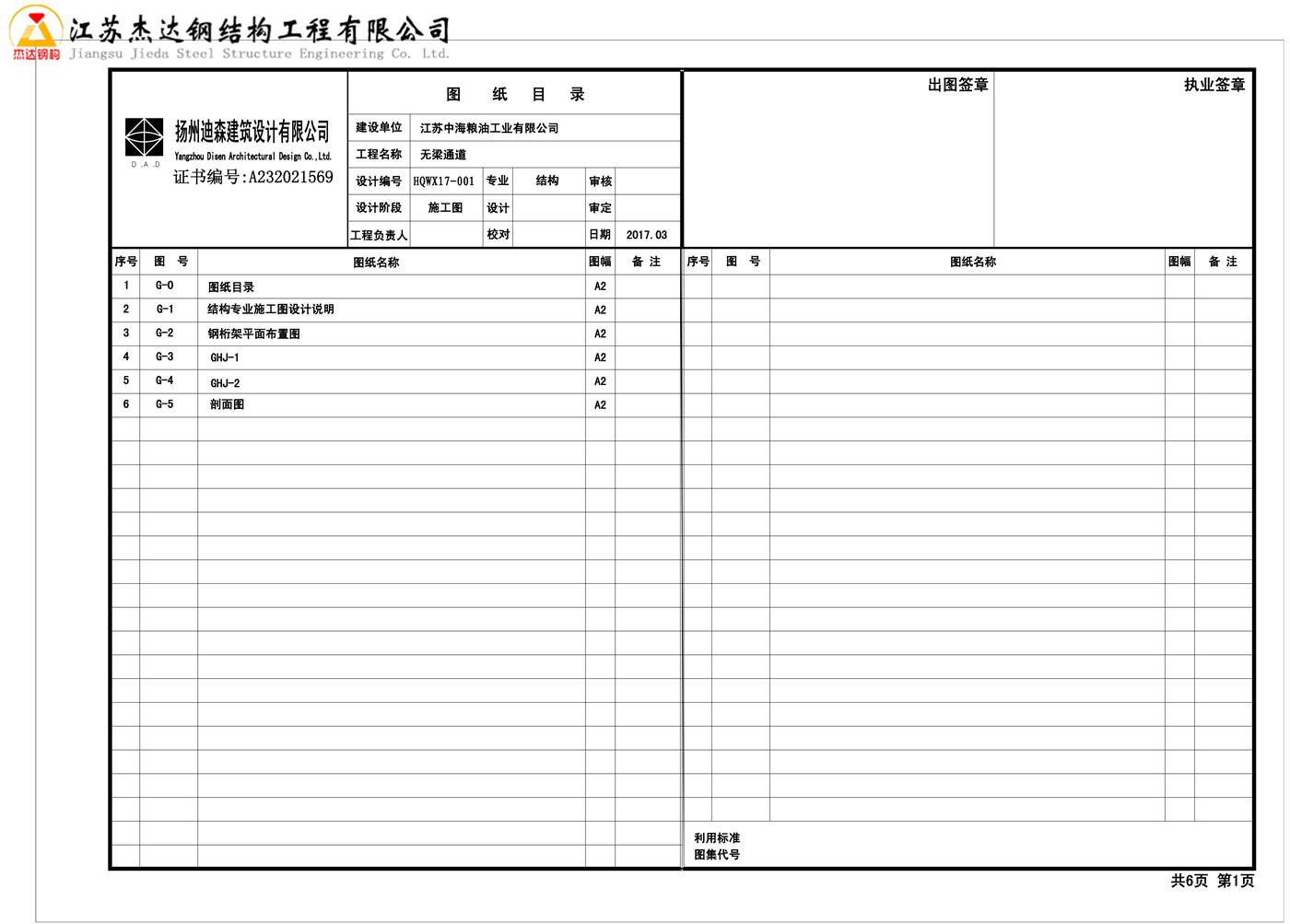

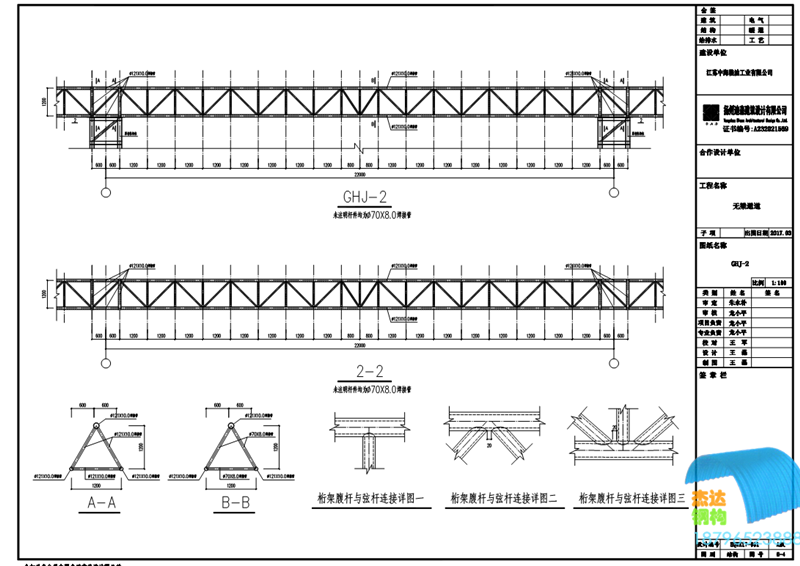

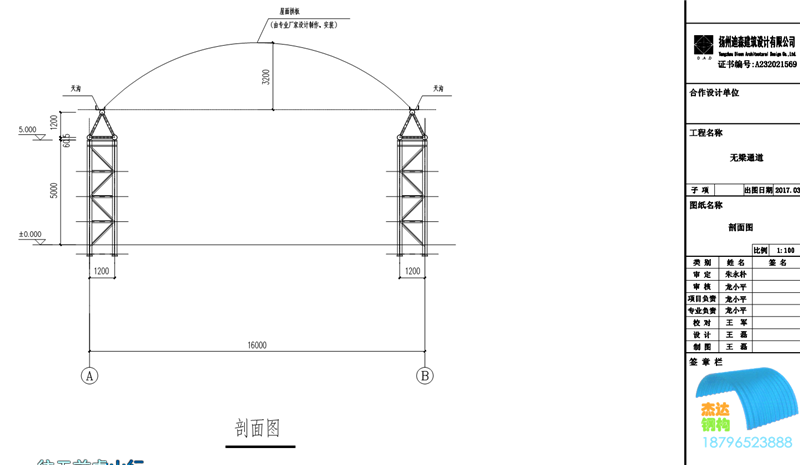

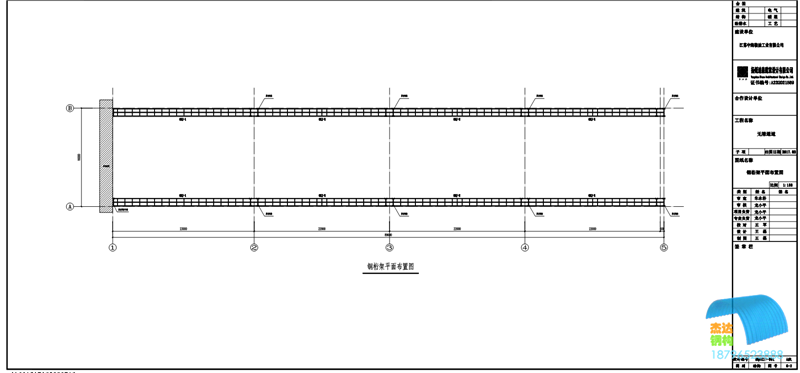

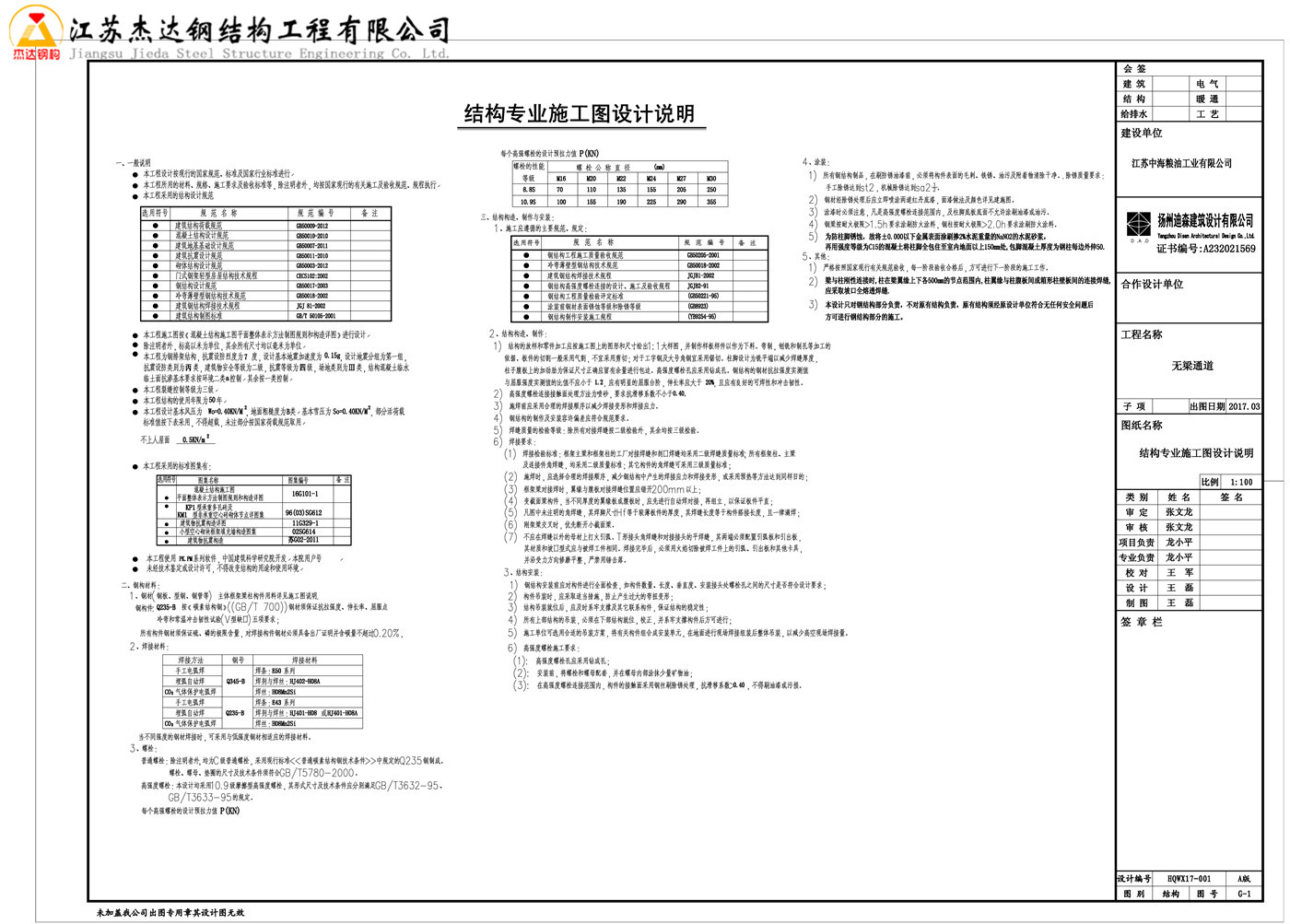

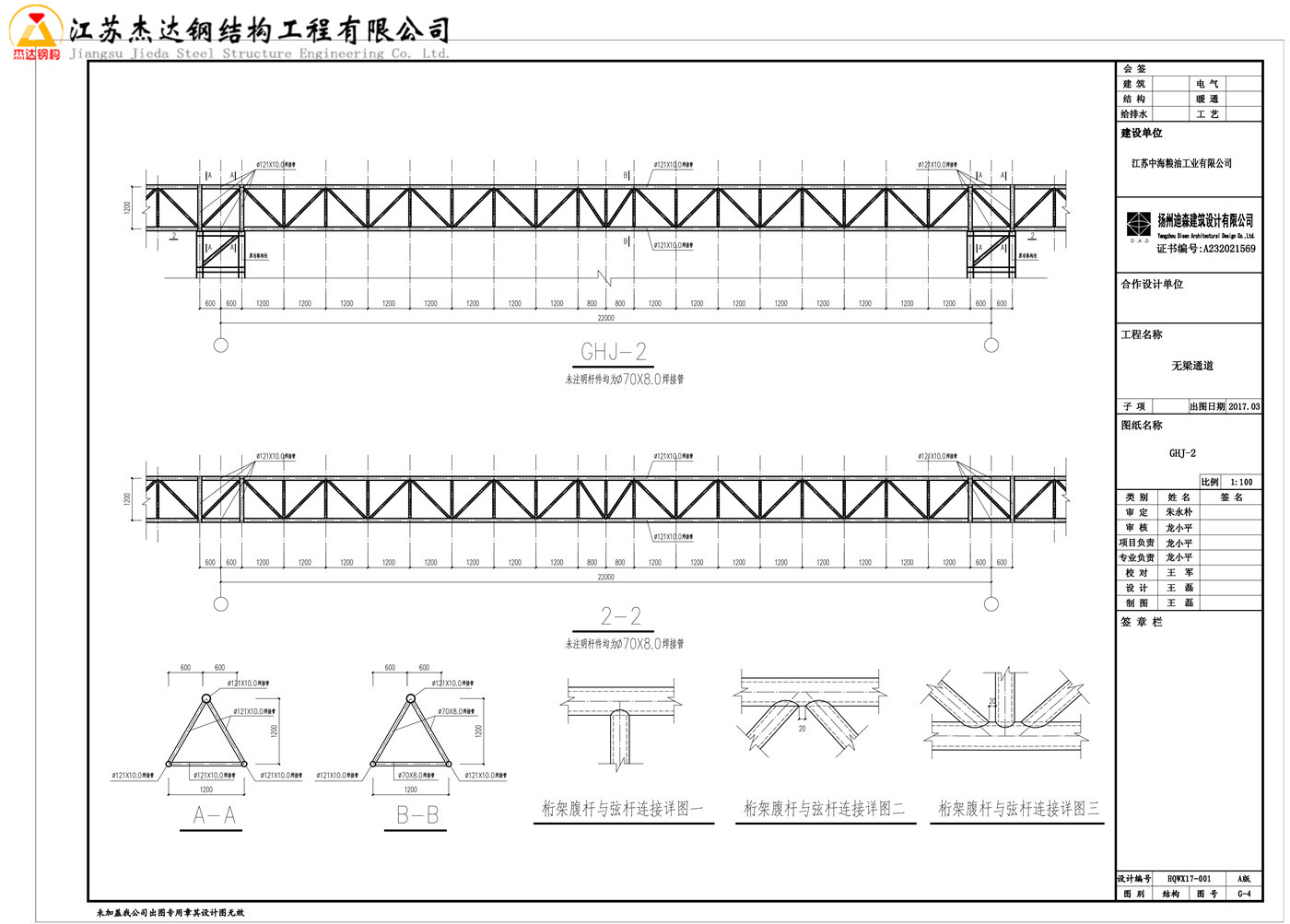

该图纸为杰达钢构施工的拱形波纹钢屋盖,工地位于江苏省镇江市扬中某粮油公司内,跨度为18米,板厚1.0mm,具体的施工图片您可以参考《镇江扬中中海粮油金属拱形波纹钢屋盖》,下列图片为该仓间罩棚项目的图纸。

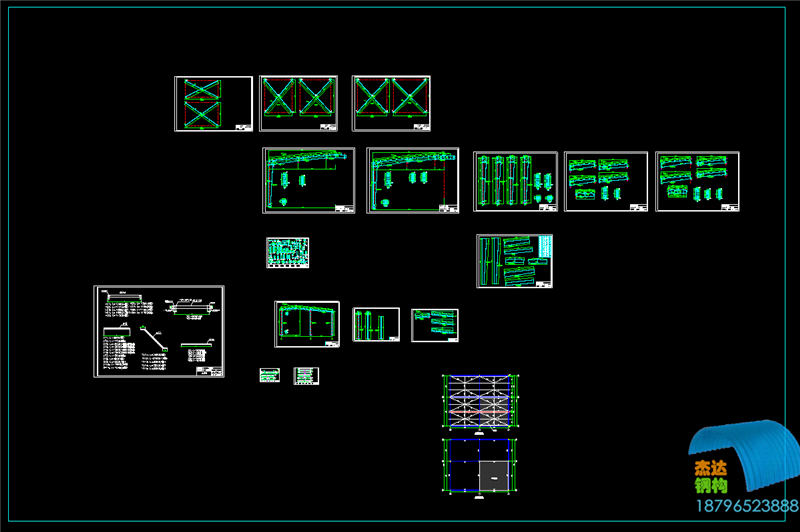

拱形屋顶PDF图纸:

上图中所需拱形波纹钢屋盖的材料为:

LT1{\fSimSun|b0|i0|c134|p2;:}L=600(4{\fSimSun|b0|i0|c134|p2;根)}

LT2{\fSimSun|b0|i0|c134|p2;:}L=1150(8{\fSimSun|b0|i0|c134|p2;根)}

LT3{\fSimSun|b0|i0|c134|p2;:}L=1200(24{\fSimSun|b0|i0|c134|p2;根)}

{\fSimSun|b0|i0|c134|p2;双拉条}

LT4{\fSimSun|b0|i0|c134|p2;:}L=1250(96{\fSimSun|b0|i0|c134|p2;根)}

{\fSimSun|b0|i0|c134|p2;双拉条}

LT5{\fSimSun|b0|i0|c134|p2;:}L=1350(16{\fSimSun|b0|i0|c134|p2;根)}

{\fSimSun|b0|i0|c134|p2;双拉条}

LT6{\fSimSun|b0|i0|c134|p2;:}L=1150(32{\fSimSun|b0|i0|c134|p2;根)}

{\fSimSun|b0|i0|c134|p2;双拉条}

LT7{\fSimSun|b0|i0|c134|p2;:}L=1560(8{\fSimSun|b0|i0|c134|p2;根)}

LT8{\fSimSun|b0|i0|c134|p2;:}L=400(1{\fSimSun|b0|i0|c134|p2;根)}

LT9{\fSimSun|b0|i0|c134|p2;:}L=1500(2{\fSimSun|b0|i0|c134|p2;根)}

LT10{\fSimSun|b0|i0|c134|p2;:}L=1670(26{\fSimSun|b0|i0|c134|p2;根)}

LT11{\fSimSun|b0|i0|c134|p2;:}L=1540(6{\fSimSun|b0|i0|c134|p2;根)}

原拱形屋顶图中说明:

2.结构构造、制作:

1)结构的放样和零件加工应按施工图上的图形和尺寸绘出1:1大样图,并制作样板样件以作为下料。弯制,创铣和制孔等加工的

依据。板件的切割-般采用气割,不宜采用剪切;对于工字钢及大号角钢宜采用锯切。柱脚设计为铣平端以减少焊缝厚度,柱子腹板上的加劲肋为保证尺寸正确应留有余量进行包边。高强度螺栓孔应采用钻成孔。钢结构的钢材抗拉强度实测值与屈服强度实测值的比值不应小于1.

2)应有明显的屈服台阶,伸长率应大于20%,且应有良好的可焊性和冲击韧性.2)高强度螺栓连接接触面处理方法为喷砂,要求抗滑移系数不小于0.40.

3)施焊前应采用合理的焊接顺序以减少焊接变形和焊接应力。

4)钢结构的制作及安装容许偏差应符合规范要求。

5)焊缝质量的检验等级:除所有对接焊缝按二级检验外,其余均按三级检验。

6)焊接要求:

(1)焊接检验标准:框架主梁和框架柱的工厂对接焊缝和剖口焊缝均采用二级焊缝质量标准;所有框架柱、主梁    及连接件角焊缝,均采用二级质量标准;其它构件的角焊缝可采用三级质量标准;

(2)施焊时,应选择合理的焊接顺序,减少钢结构中产生的焊接应力和焊接变形,或采用预热等方法达到同样目的;(3)框架梁对接焊时,翼缘与腹板对接焊缝位置应错开200mm以上;

(4)变截面梁构件,当不同厚度的翼缘板或腹板时,应先进行自动焊对接,再组立,以保证板件平直;

(5)凡图中未注明的角焊缝,其焊脚尺寸Hf等于较薄板件的厚度,其焊缝长度等于构件搭接长度,且一律满焊;(6)刚架梁交叉时,优先断开小截面梁,

(7)不应在焊缝以外的母材上打火引弧。T形接头角焊缝和对接接头的平焊缝,其两端必须配置引弧板和引出板,

其材质和坡口型式应与被焊工件相同。焊接完毕后,必须用火焰切除被焊工件上的引弧、引出板和其他卡具,并沿受力方向修磨平整,严禁用锤击落。了.结构安装:

1)钢结构安装前应对构件进行全面检查,如构件数量、长度、垂直度、安装接头处螺栓孔之间的尺寸是否符合设计要求;

2)构件吊装时,应采取适当措施,防止产生过大的弯扭变形;

3)结构吊装就位后,应及时系牢支撑及其它联系构件,保证结构的稳定性;

4)所有上部结构的吊装,必须在下部结构就位,校正,并系牢支撑构件后方可进行;

5)施工单位可选用合适的吊装方案,将有关构件组合成安装单元,在地面进行现场焊接组装后整体吊装,以减少高空现场焊接量.6)高强度螺栓施工要求:

(1):高强度螺栓孔应采用钻成孔;

(2):安装前,将螺栓和螺母配套,并在螺母内部涂抹少量矿物油;

(3):在高强度螺栓连接范围内,构件的接触面采用钢丝刷除锈处理,抗滑移系数>0.40,不得刷油漆或污损。

4.涂装:

1)所有钢结构制品,在刷防锈油漆前,必须将构件表面的毛刺、铁锈、油污及附着物清除干净。.除锈质量要求:    手工除锈达到st2,机械除锈达到sa2士.    钢材经除锈处理后应立即喷涂两道红丹底漆,面漆做法及颜色详见建施图。    了)涂漆时必须注意,凡是高强度螺栓连接范围内,及柱脚底板底面不允许涂刷油漆或油污。

4)钢梁按耐火极限>1.5h要求涂刷防火涂料,钢柱按耐火极限>2.Oh要求涂刷防火涂料。5)为防柱脚锈蚀,故将士0.000以下金属表面涂刷掺2%水泥重量的NaN02的水泥砂浆,    再用强度等级为C15的混凝士将柱脚全包住至室内地面以上150m处,包脚混凝士厚度为钢柱每边外伸50.


5.其他:

1)严格按照国家现行有关规范验收,每一阶段验收合格后,方可进行下一阶段的施工工作。

2)梁与柱刚性连接时,柱在梁翼缘上下各500m的节点范围内,柱翼缘与柱腹板间或箱形柱壁板间的连接焊缝, 应采取坡口全熔透焊缝

3)本设计只对钢结构部分负责,不对原有结构负责,原有结构须经原设计单位符合无任何安全问题后 方可进行钢结构部分的施工。

友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
