山东潍坊K-SPAN拱型波纹钢屋盖CAD图纸

拱形屋顶厂家 2017-11-22 17:31:08 图纸图集 2907 ℃ 0 评论

杰达钢构一句话总结：

本工程跨度18米，位于山东省潍坊市滨海开发区内，工程名称为：中央储备粮潍坊直属库合资建仓项目

拱形屋顶CAD图纸：

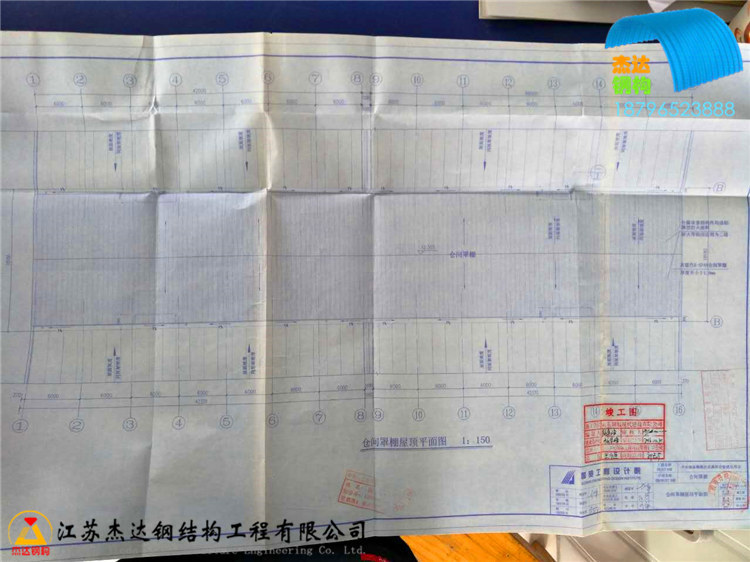

下图为灰色K-SPAN仓间罩棚拱形屋顶图纸，显示板材厚度为1.0mm；

下图说明K-SPAN拱形屋面位于中央储备粮潍坊直属库内。

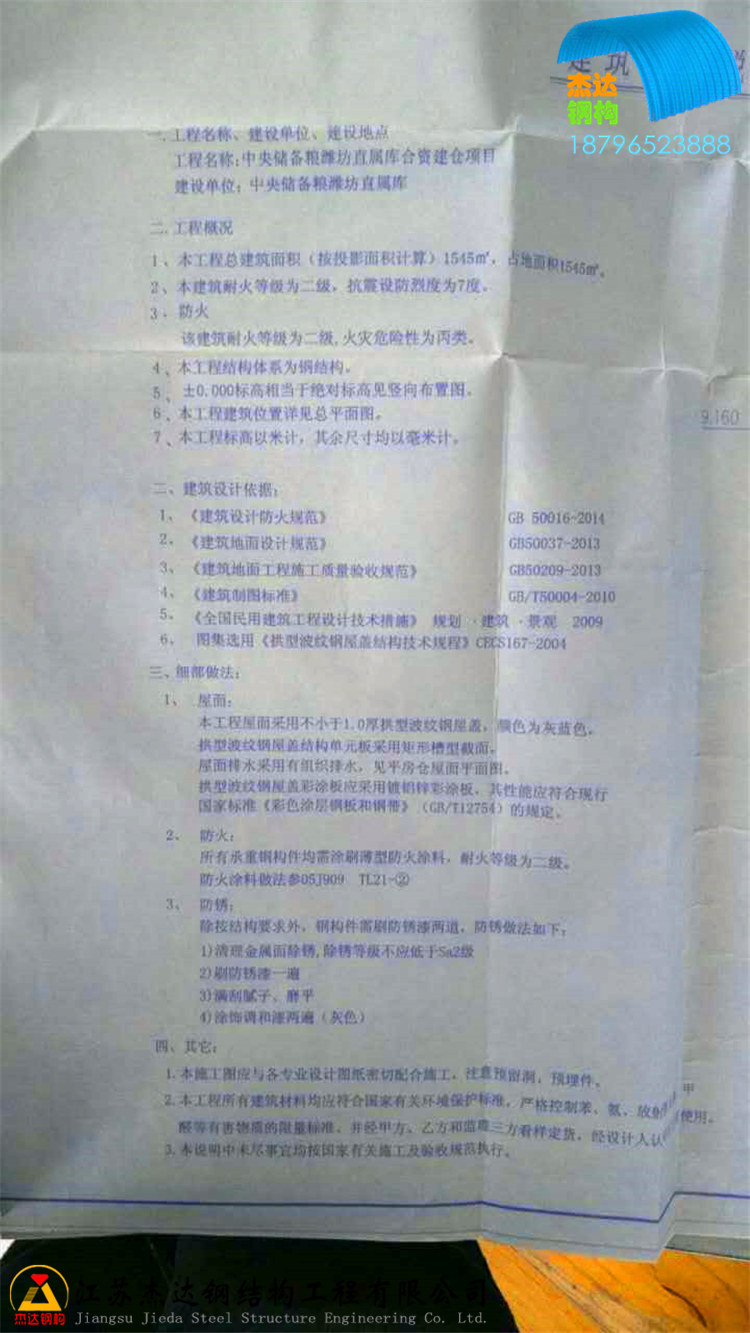

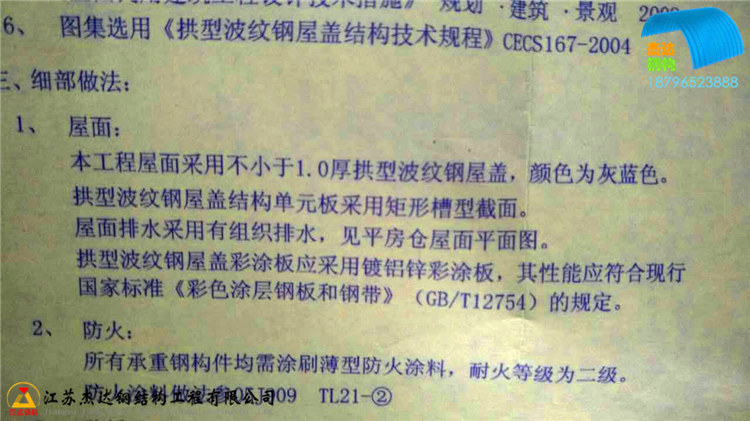

下图为拱形屋顶细部做法说明，说明了本工程屋面采用厚度不小于1.0mm厚度的拱形波纹钢屋盖，颜色为灰蓝色。拱形波纹钢屋盖结构单元板采用矩形槽型截面。屋面排水采用有组织排水，见平房仓屋面平面图。

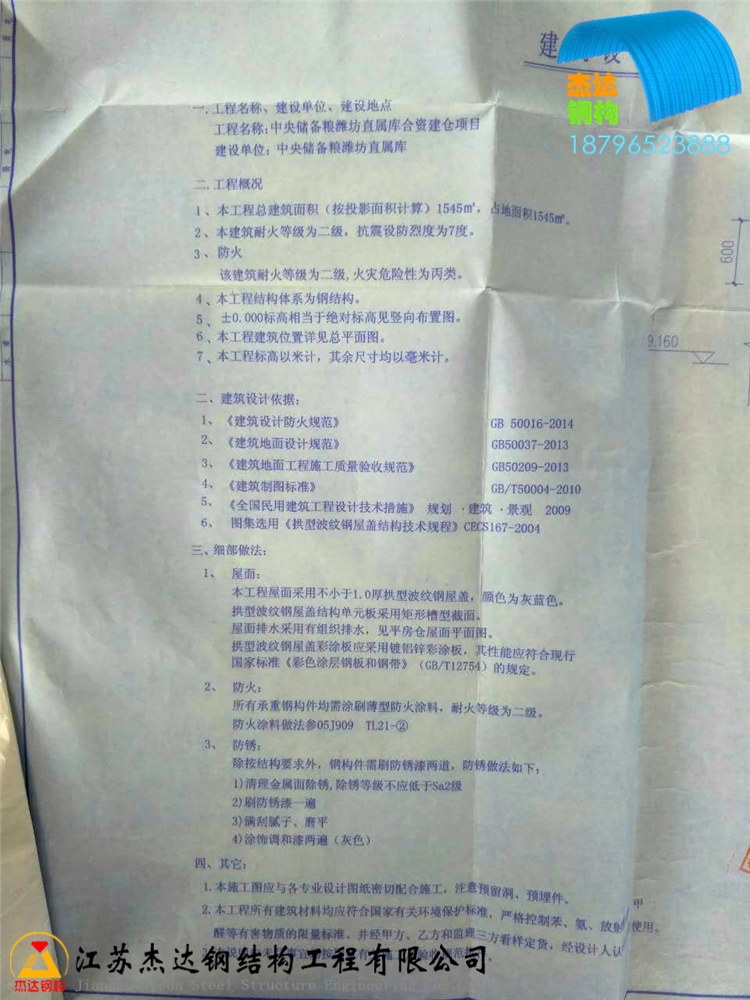

原仓间罩棚图中说明：

    本工程屋面采用不小于1.0厚拱型波纹钢屋盖，颜色为灰蓝色。
    拱型波纹钢屋盖结构单元板采用矩形槽型截面。
    屋面排水采用有组织择水，见平房仓屋面平面图。
    拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板，其性能应符合现行
    国家标准《彩色涂层钢板和钢带》的规定。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
