福建宁德仓间罩棚屋顶图纸

图纸代码

本份图纸的代码为：罩棚\福建 宁德 18m x 84m~114m

图纸总览

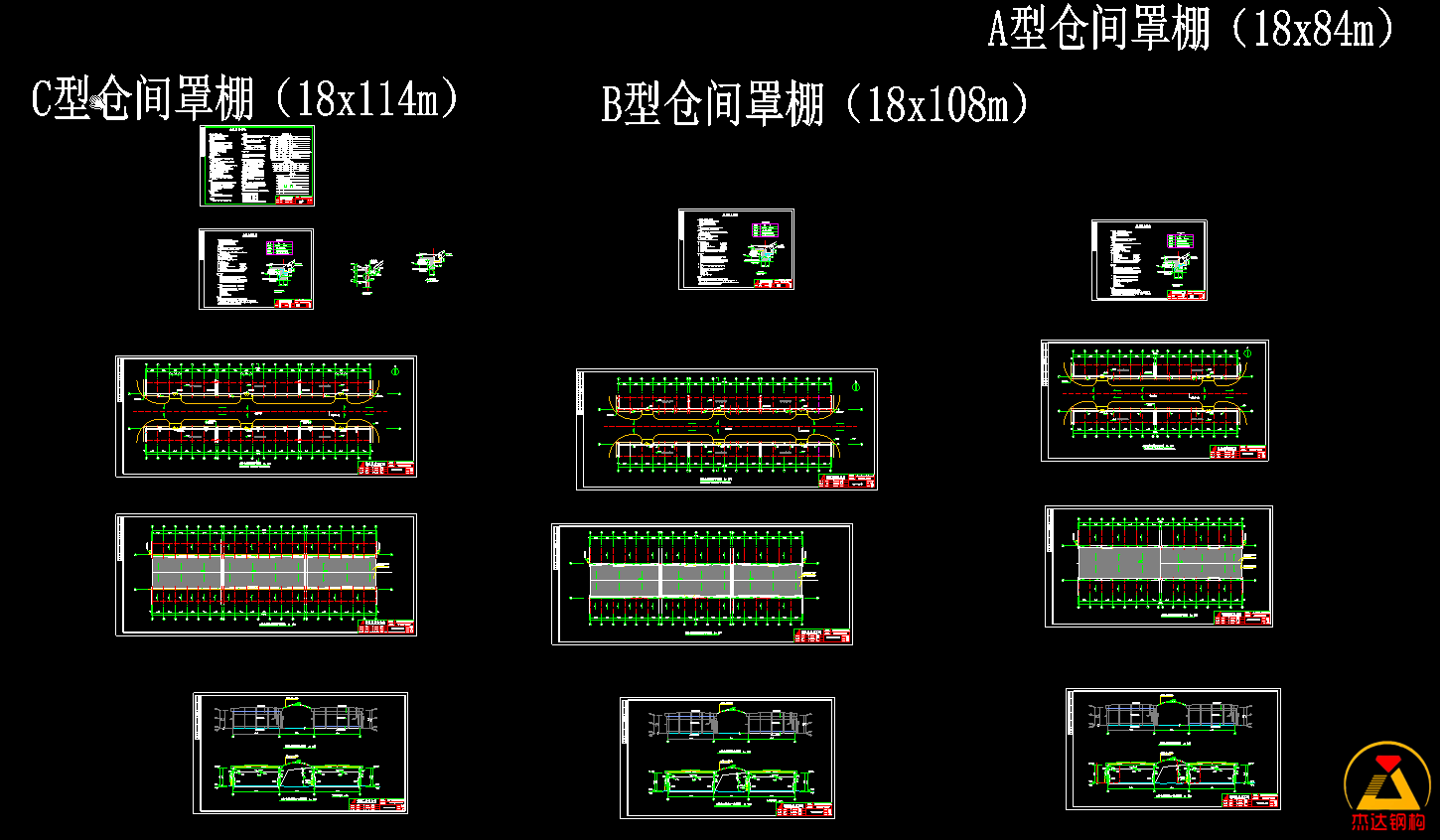

下面是本份拱形屋顶图纸的总览图：

图纸详情

一、工程名称、建设单位、建设地点

工程名称福建宁德国家粮食储各库迁建工程

建设单位福建宁德田家粮食储备库

建设地点福建省宁德镇蕉城区七都馍

二、平房仓间罩棚概况名

·建筑耐火等级二级

·建筑面积2799m，储存物品的火灾危险住装粮高度两类轴线长度116.16m 单仓容量(以50kg/计13600t建筑高度9.30m (室外地坪至星架下皮)建赏层歌及使用性质: 单层粮食储各仓库设计使用 年展 50年建筑抗晨设防烈度6破

三、是英说勇

1.本建筑在总平面中位量及室内地坏的绝对高程见总平面国，宝 内 引 地 高差300m

2.图中所注标商除士OO标高外均为结构标高建填税刷层另行增加外境材料为烧结普通砖

3.室外钢梯、屋而检修梯选自全国通用建筑标准图集8J401<翎梯>;

4.门窗洞口阳角部位均做水泥砂棠包角做成四亚角

5.凡按工艺粮信测捡、通风要求所预留的洞孔及预埋套嘴施工时应对照其相应施工图进行留洞或预埋}

6.平面图中设备洞口定位均以洞口中心线定位

7.梁、板、柱表面尺寸详结施图

8.图上所注尺对除标高以为单位外其余均以m为单位

9 设计中未详之处应按相关田家现行规葱和标准结合实际传况进行施工。

四门窗

    门采平开密闭门内设成品挡粮门挡粮门应能承受粮食的侧压力。首做两层内层为钢丝网防省密外层为电动保温密闭窗窗外层采用06m再彩色钢板，内包50一厍阻燃型挤塑聚苯板框扇之间采用优质密封条密封聚苯板表观密度30kg/"门窗应能承受550怕的压力

五.建觉工程防水防测

1星面防水

    平房仓屋面防水等级为I级防术村料选用33.0享AP改性沥肯欧水凿村(聚酌胎》屈面排水平房仓屋面采用有组织排水形式，详见屋项平面国。

 七。仓房密闭措施

1.气密:根据《粮食平房仓设计规范6B50320-2001) 要求整仓气密性应满足仓内气压从500Pa阵至250Pa压力半衰期不小于40秒

2 为方便工艺作业时嵌固塑料薄麒在下述部位设置塑料密封槽: 堆粮线以上501m (即7.05 7.15) 处沿墙四周窗内侧四周距窗洞边蒙100m处; 轴流风机孔肉侧四周100m处挡粮门与外门之间审外门100m处的墙、项地一周。塑料密封梢采用06塑料膨胀管(中街200m)固定在培身的底层抹灰面上，然后再做面层粉刷转角处的密封槽应弧形过渡

3.通风口:地上笼通风洞及轴流风机洞气密性处理见详图。

4环流熏蒸孔熏蒸检测孔、粮请检测进线孔的预坦均采用带真环的穿墙套管应按详图要求作好预埋和嵌填

5.应按设计要求作好屋面板板链、屋面板与墙体连接处墙与地面连接处的密闭施工

6.门、挡粮门、保温密闭窗、通风机接口等应由专业生产厂家供货

八施工阳合

1.士建、通风、熏蒸、电气、粮情测控各专业的施工应密切配合，作好预留洞孔及预埋件的埋设工作，应避免后凿补做:

2.钢梯、

    门窗等与建筑安装工程相关的施工预埋应按选用的相应图集或供货厂商的相关要求施工

九

消防仓房每个大门设3其磷酸铍盐干粉灭火慕，每具灭火器充装量为5Kg。

十

本工程采用的规范、标准的名称和标号

《粮食平房仓设计规范》(CB50320-2014)

《建筑设计防火规范(GB50016-2014)

《星面工程技术规范(CB50345-2012)

(建筑地面设计规范(CB50037-2013)(工程建设标准强制性条文(房屋建筑部分) )(2013年版)
