YT6118型拱形屋顶图纸

杰达钢构一句话总结：

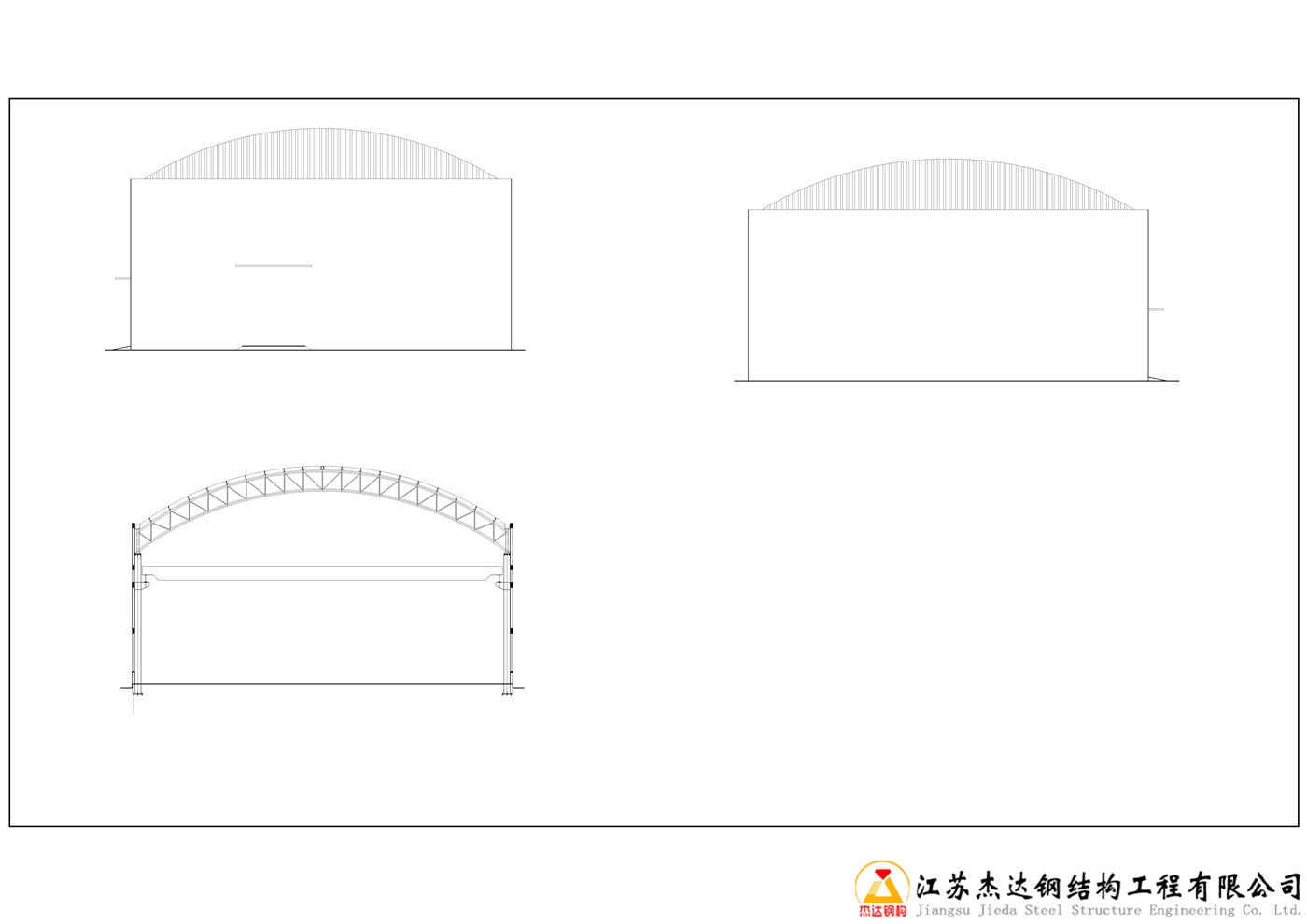

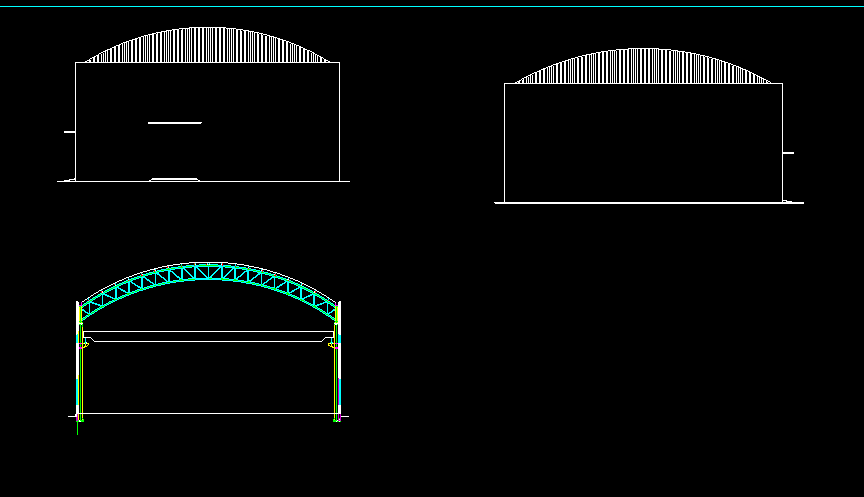

    该图中所示拱形屋顶有梁和檩条，型号为YT6118型，跨度不详，檐口高度为12.5米

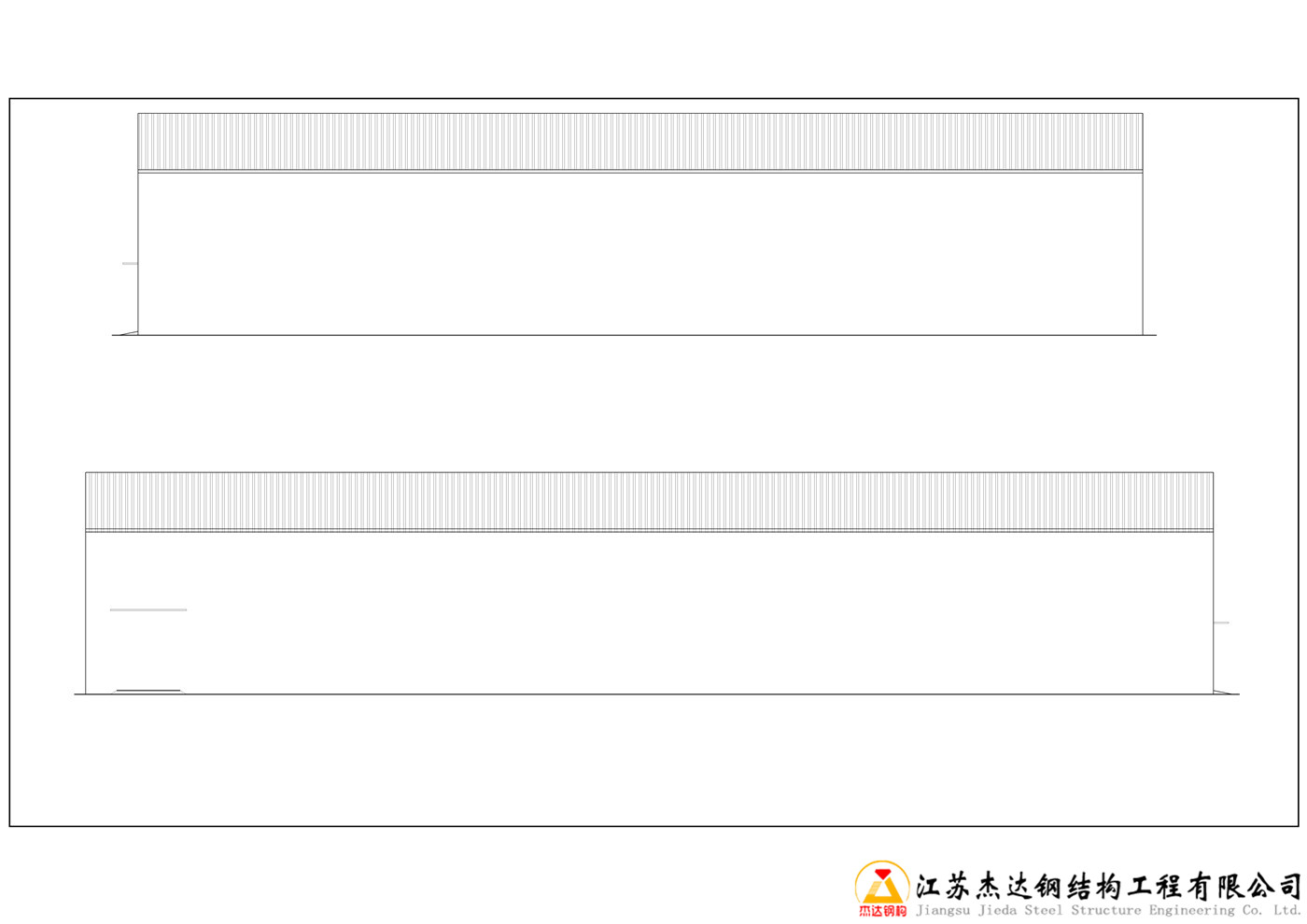

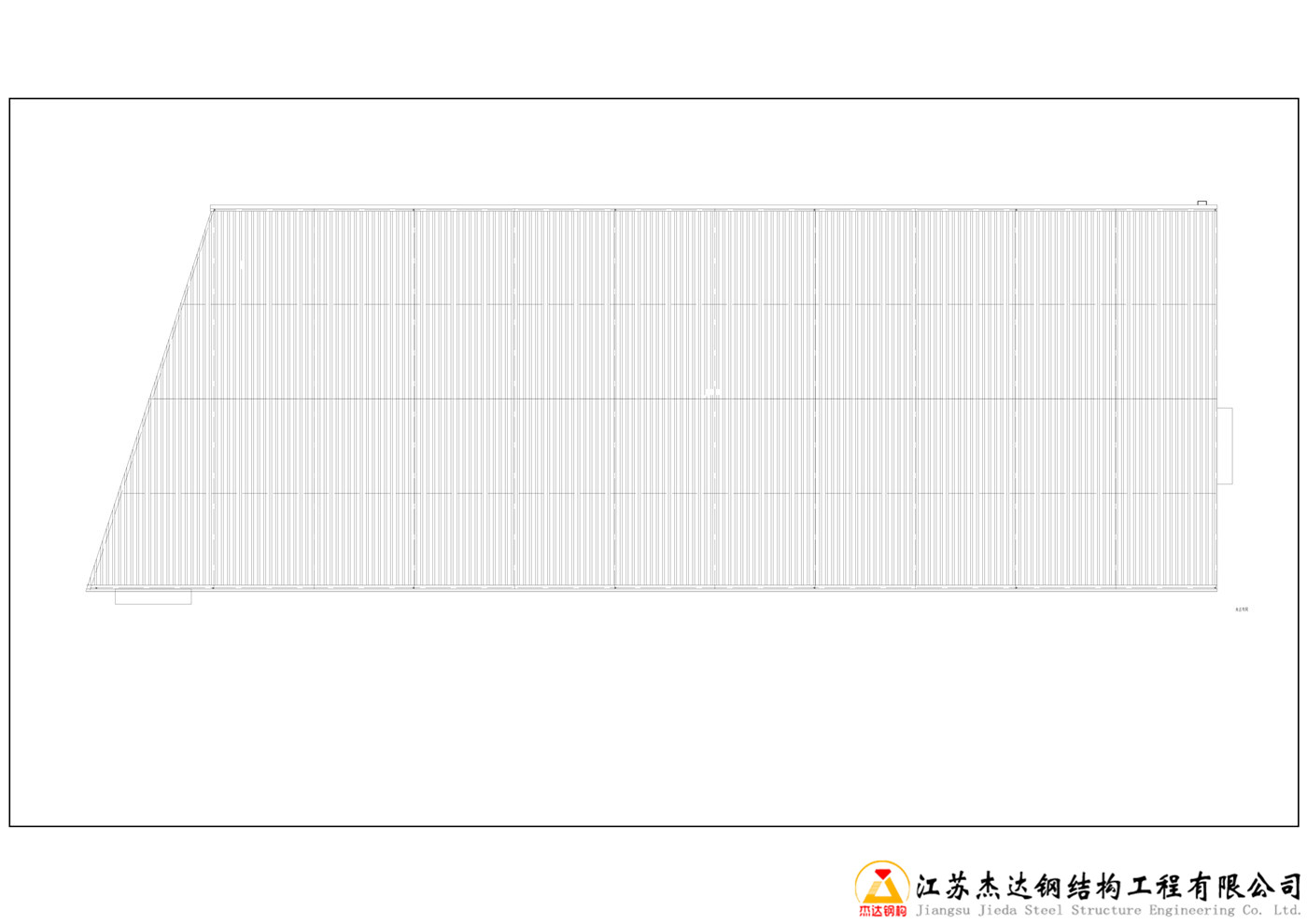

拱形屋顶PDF图纸：

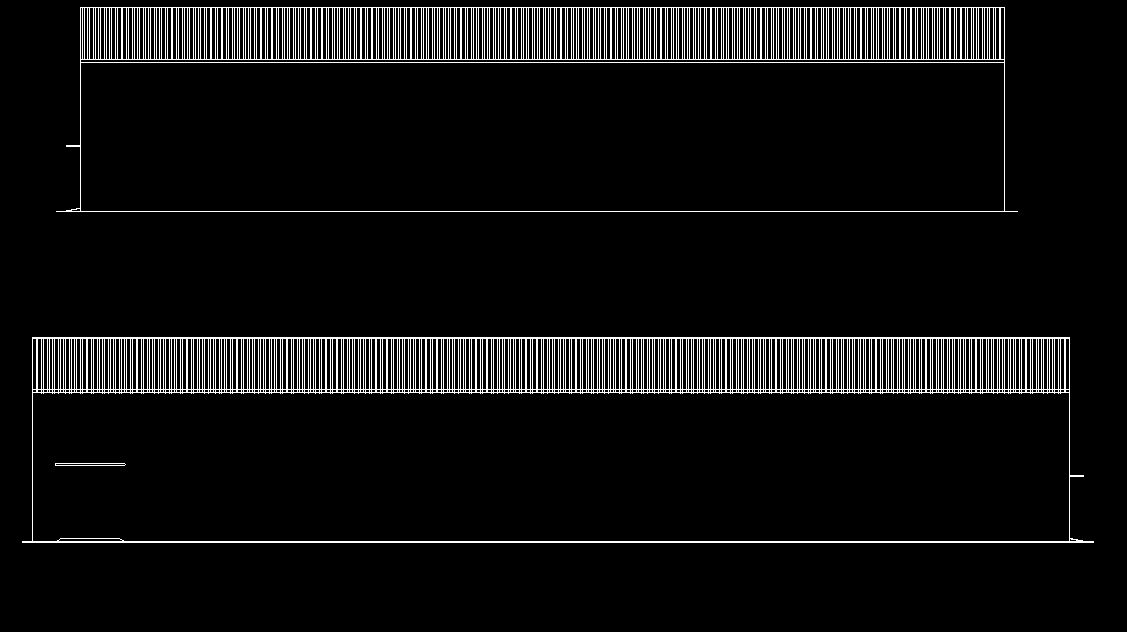

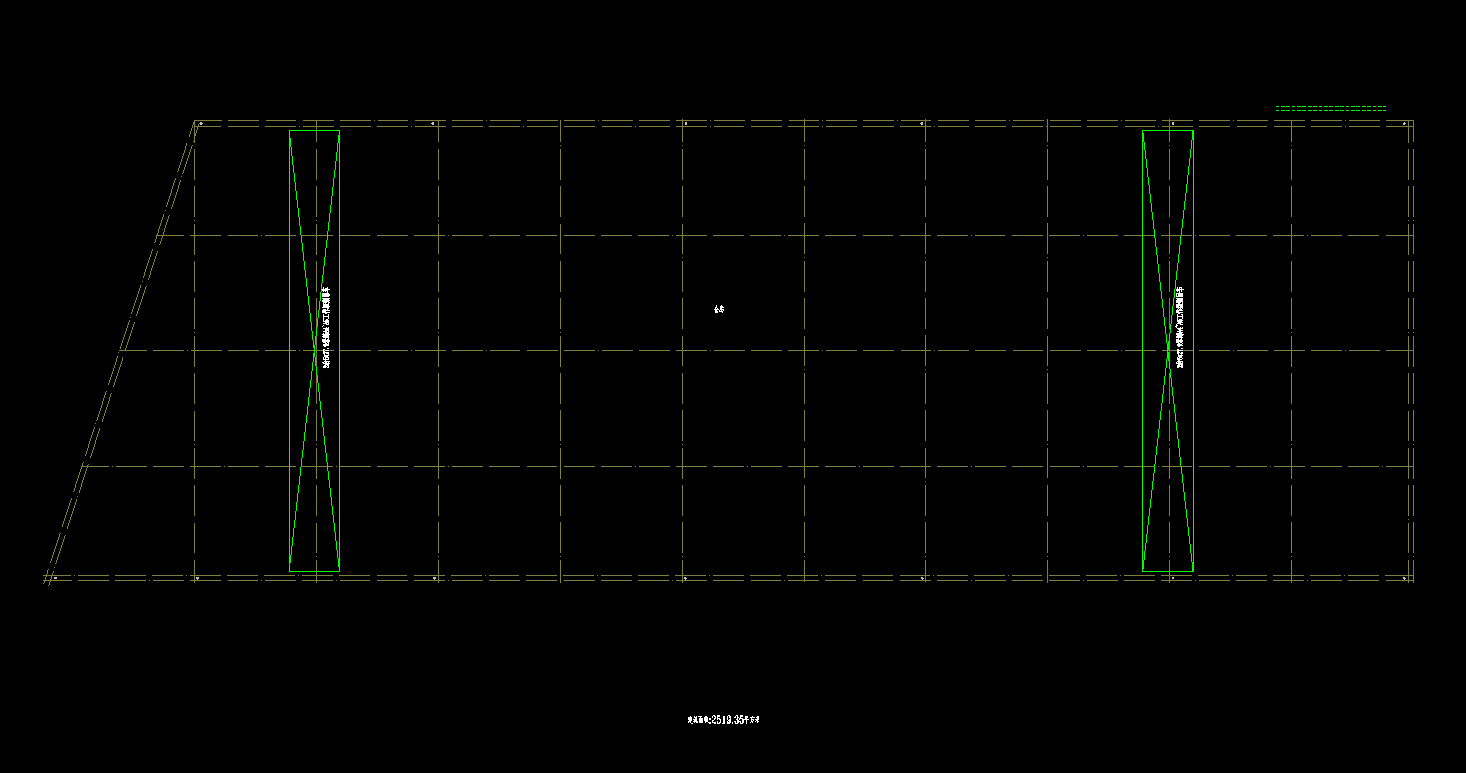

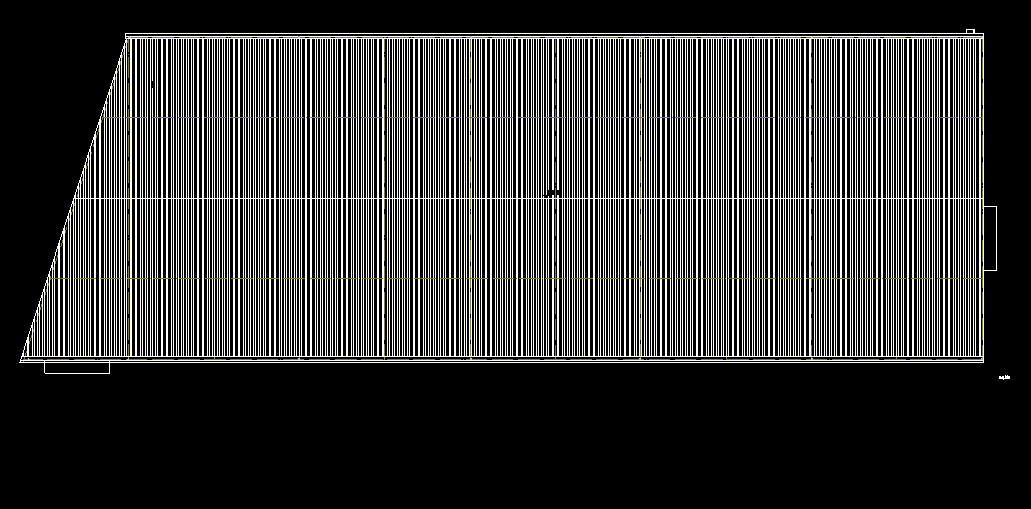

拱形屋顶CAD图纸：

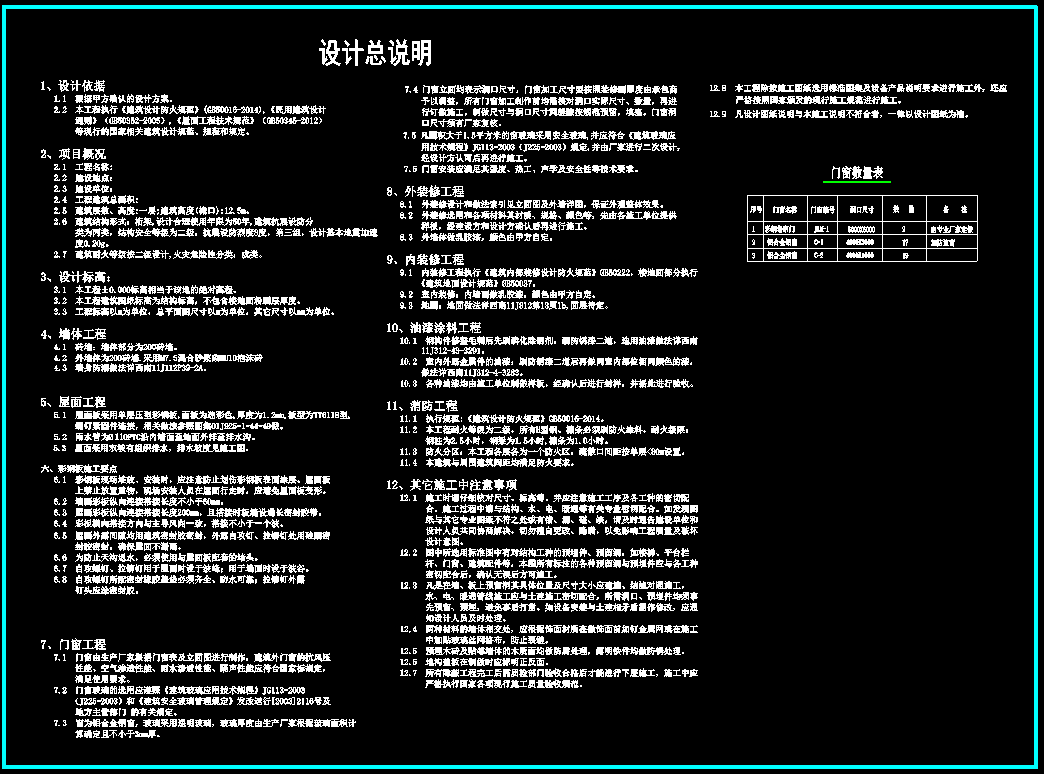

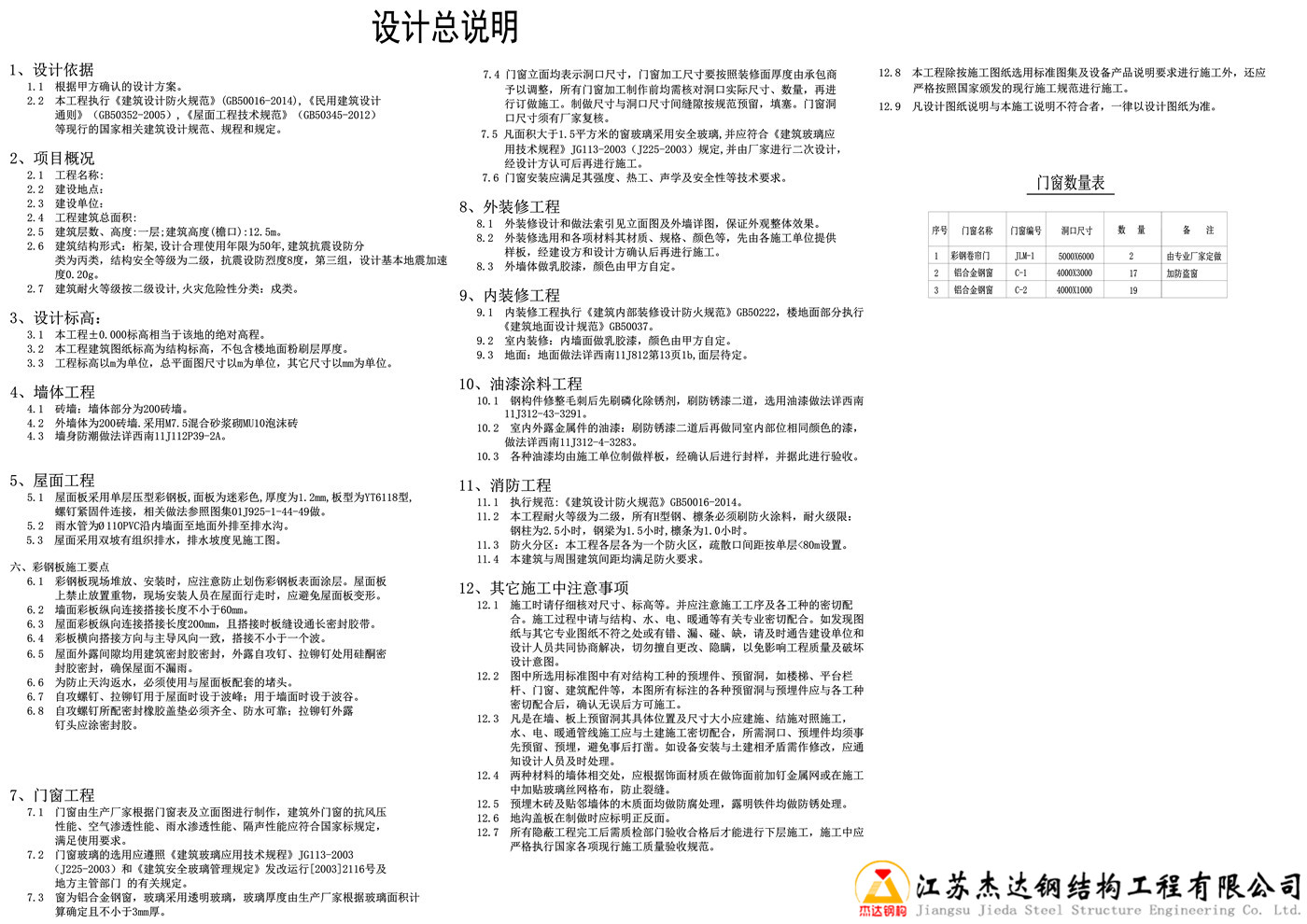

原仓间罩棚图中说明：

1、拱形屋顶图纸设计依据

   1.1  根据甲方确认的设计方案。

   2.2  本工程执行《建筑设计防火规范》(GB50016-2014),《民用建筑设计通则》（GB50352-2005）,《屋面工程技术规范》（GB50345-2012）等现行的国家相关建筑设计规范、规程和规定。

2、拱形屋顶项目概况

   2.1  工程名称:

   2.2  建设地点：

   2.3  建设单位：

   2.4  工程建筑总面积:

   2.5  建筑层数、高度:一层;建筑高度(檐口):12.5m。

   2.6  建筑结构形式：桁架,设计合理使用年限为50年,建筑抗震设防分类为丙类，结构安全等级为二级，抗震设防烈度8度，第三组，设计基本地震加速度0.20g。

   2.7  建筑耐火等级按二级设计,火灾危险性分类：戍类。

3、拱形屋顶设计标高：

   3.1  本工程±0.000标高相当于该地的绝对高程。

   3.2  本工程建筑图纸标高为结构标高，不包含楼地面粉刷层厚度。

   3.3  工程标高以m为单位，总平面图尺寸以m为单位，其它尺寸以mm为单位。

4、拱形屋顶墙体工程

   4.1  砖墙：墙体部分为200砖墙。

   4.2  外墙体为200砖墙.采用M7.5混合砂浆砌MU10泡沫砖

   4.3  墙身防潮做法详西南11J112P39-2A。

5、屋面工程

   5.1  屋面板采用单层压型彩钢板,面板为迷彩色,厚度为1.2mm,板型为YT6118型,螺钉紧固件连接，相关做法参照图集01J925-1-44-49做110PVC沿内墙面至地面外排至排水沟。

   5.2  雨水管为

   5.3  屋面采用双坡有组织排水，排水坡度见施工图。

6、彩钢板施工要点

   6.1  彩钢板现场堆放、安装时，应注意防止划伤彩钢板表面涂层。屋面板上禁止放置重物，现场安装人员在屋面行走时，应避免屋面板变形。

   6.2  墙面彩板纵向连接搭接长度不小于60mm。

   6.3  屋面彩板纵向连接搭接长度200mm，且搭接时板缝设通长密封胶带。

   6.4  彩板横向搭接方向与主导风向一致，搭接不小于一个波。

   6.5  屋面外露间隙均用建筑密封胶密封，外露自攻钉、拉铆钉处用硅酮密封胶密封，确保屋面不漏雨。

   6.6  为防止天沟返水，必须使用与屋面板配套的堵头。

   6.7  自攻螺钉、拉铆钉用于屋面时设于波峰；用于墙面时设于波谷。

   6.8  自攻螺钉所配密封橡胶盖垫必须齐全、防水可靠；拉铆钉外露钉头应涂密封胶。

7、门窗工程

   7.1  门窗由生产厂家根据门窗表及立面图进行制作，建筑外门窗的抗风压 性能、空气渗透性能、雨水渗透性能、隔声性能应符合国家标规定，满足使用要求。

   7.2  门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JG113-2003（J225-2003）和《建筑安全玻璃管理规定》发改运行[2003]2116号及地方主管部门 的有关规定。

   7.3  窗为铝合金钢窗，玻璃采用逶明玻璃，玻璃厚度由生产厂家根据玻璃面积计算确定且不小于3mm厚。

7.4 门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包商予以调整，所有门窗加工制作前均需核对洞口实际尺寸、数量，再进行订做施工。制做尺寸与洞口尺寸间缝隙按规范预留，填塞。门窗洞口尺寸须有厂家复核。

7.5 凡面积大于1.5平方米的窗玻璃采用安全玻璃,并应符合《建筑玻璃应用技术规程》JG113-2003（J225-2003）规定,并由厂家进行二次设计经设计方认可后再进行施工。

    7.6 门窗安装应满足其强度、热工、声学及安全性等技术要求。

8、外装修工程

   8.1  外装修设计和做法索引见立面图及外墙详图，保证外观整体效果。

   8.2  外装修选用和各项材料其材质、规格、颜色等，先由各施工单位提供样板，经建设方和设计方确认后再进行施工。

   8.3  外墙体做乳胶漆，颜色由甲方自定。

9、内装修工程

   9.1  内装修工程执行《建筑内部装修设计防火规范》GB50222，楼地面部分执行《建筑地面设计规范》GB50037。

   9.2  室内装修：内墙面做乳胶漆，颜色由甲方自定。

   9.3  地面：地面做法详西南11J812第13页1b,面层待定。

10、油漆涂料工程

   10.1  钢构件修整毛刺后先刷磷化除锈剂，刷防锈漆二道，选用油漆做法详西南11J312-43-3291。

   10.2  室内外露金属件的油漆：刷防锈漆二道后再做同室内部位相同颜色的漆，做法详西南11J312-4-3283。

   10.3  各种油漆均由施工单位制做样板，经确认后进行封样，并据此进行验收。

11、消防工程

   11.1  执行规范:《建筑设计防火规范》GB50016-2014。

   11.2  本工程耐火等级为二级，所有H型钢、檩条必须刷防火涂料，耐火级限：钢柱为2.5小时，钢梁为1.5小时,檩条为1.0小时。

   11.3  防火分区：本工程各层各为一个防火区，疏散口间距按单层<80m设置。

   11.4  本建筑与周围建筑间距均满足防火要求。

12、其它施工中注意事项

   12.1  施工时请仔细核对尺寸、标高等。并应注意施工工序及各工种的密切配合。施工过程中请与结构、水、电、暖通等有关专业密切配合。如发现图纸与其它专业图纸不符之处或有错、漏、碰、缺，请及时通告建设单位和设计人员共同协商解决，切勿擅自更改、隐瞒，以免影响工程质量及破坏设计意图。

   12.2  图中所选用标准图中有对结构工种的预埋件、预留洞，如楼梯、平台栏杆、门窗、建筑配件等，本图所有标注的各种预留洞与预埋件应与各工种密切配合后，确认无误后方可施工。

   12.3  凡是在墙、板上预留洞其具体位置及尺寸大小应建施、结施对照施工，水、电、暖通管线施工应与土建施工密切配合，所需洞口、预埋件均须事先预留、预埋，避免事后打凿。如设备安装与土建相矛盾需作修改，应通知设计人员及时处理。

   12.4  两种材料的墙体相交处，应根据饰面材质在做饰面前加钉金属网或在施工中加贴玻璃丝网格布，防止裂缝。

   12.5  预埋木砖及贴邻墙体的木质面均做防腐处理，露明铁件均做防锈处理。

   12.6  地沟盖板在制做时应标明正反面。

   12.7  所有隐蔽工程完工后需质检部门验收合格后才能进行下层施工，施工中应严格执行国家各项现行施工质量验收规范。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
