广东惠州车库拱形波纹钢屋盖结构图

拱形屋顶厂家 2017-11-29 17:23:43 图纸图集 3016 ℃ 0 评论

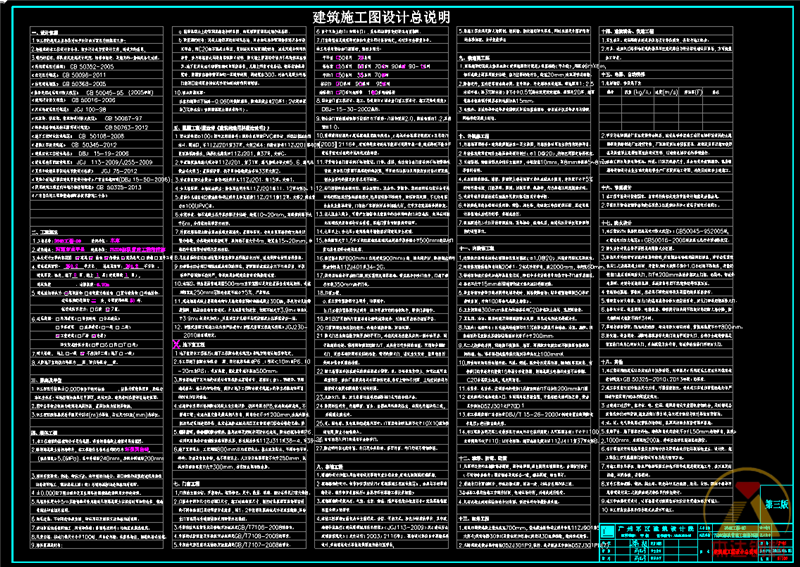

原拱形波纹钢屋盖图中说明：

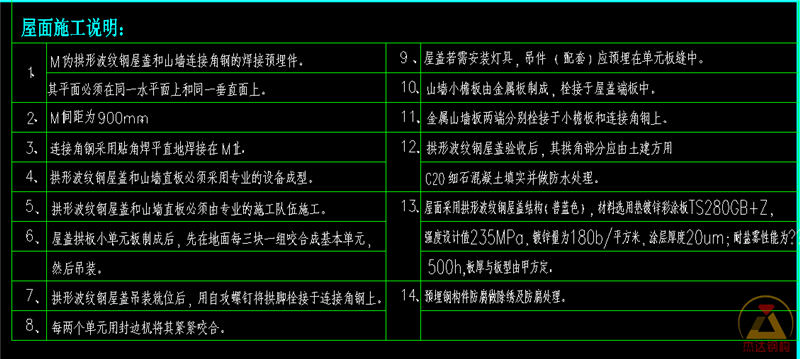

屋面施工说明：

1、M1为拱形波纹钢屋盖和山墙连接角钢的焊接预埋件。

2、M1间距为900mm。

3、其平面必须在同一水平面上和同一垂直面上。

4、连接角钢采用贴角焊平直地焊接在

5、拱形波纹钢屋盖和山墙直板必须采用专业的设备成型。

6、拱形波纹钢屋盖和山墙直板必须由专业的施工队伍施工。

7、屋盖拱板小单元板制成后，先在地面每三块一组咬合成基本单元，然后吊装。

8、拱形波纹钢屋盖吊装就位后，用自攻螺钉将拱脚栓接于连接角钢上。每两个单元用封边机将其紧紧咬合。

9、屋盖若需安装灯具，吊件（配套）应预埋在单元板缝中。

10、山墙小檐板由金属板制成，栓接于屋盖端板中。

11、金属山墙板两端分别栓接于小檐板和连接角钢上。

12、拱形波纹钢屋盖验收后，其拱角部分应由土建方用

13、细石混凝土C20填实并做防水处理。屋面采用拱形波纹钢屋盖结构（普蓝色），材料选用热镀锌彩涂板TS280GB+Z，

14、板厚与板型由甲方定。预埋钢构件防腐做除绣及防腐处理。

拱形屋顶PDF图纸：

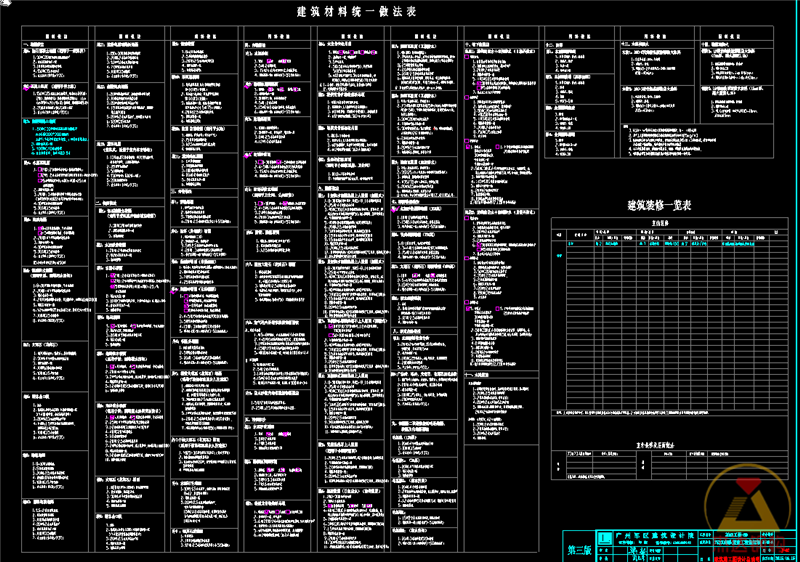

拱形屋顶CAD图纸：

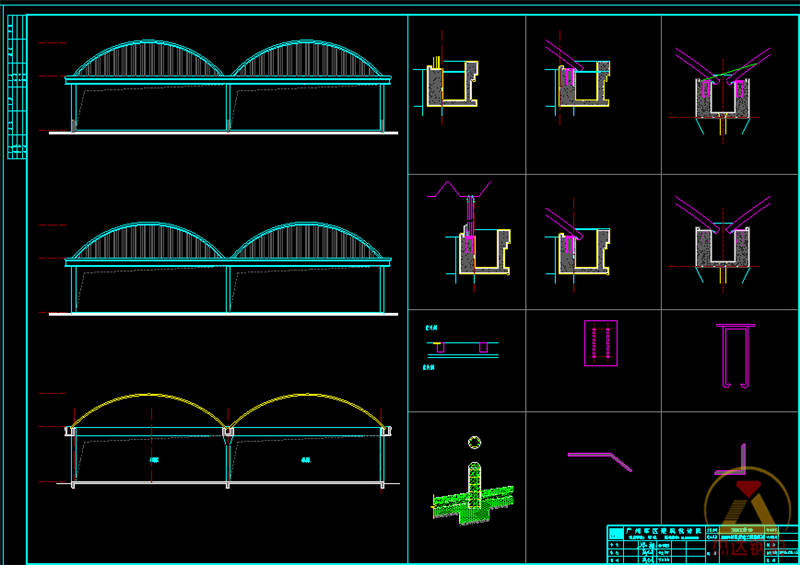

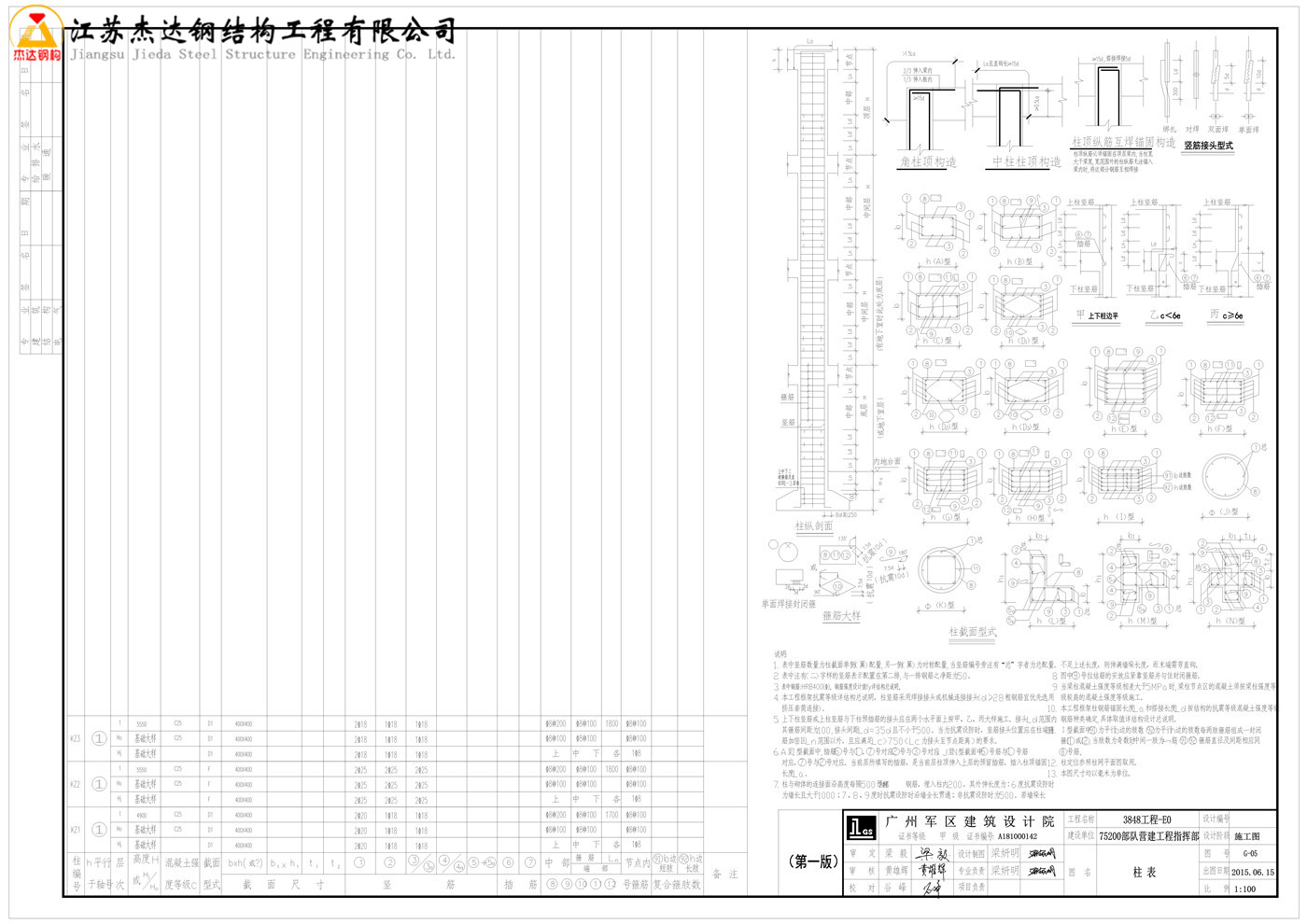

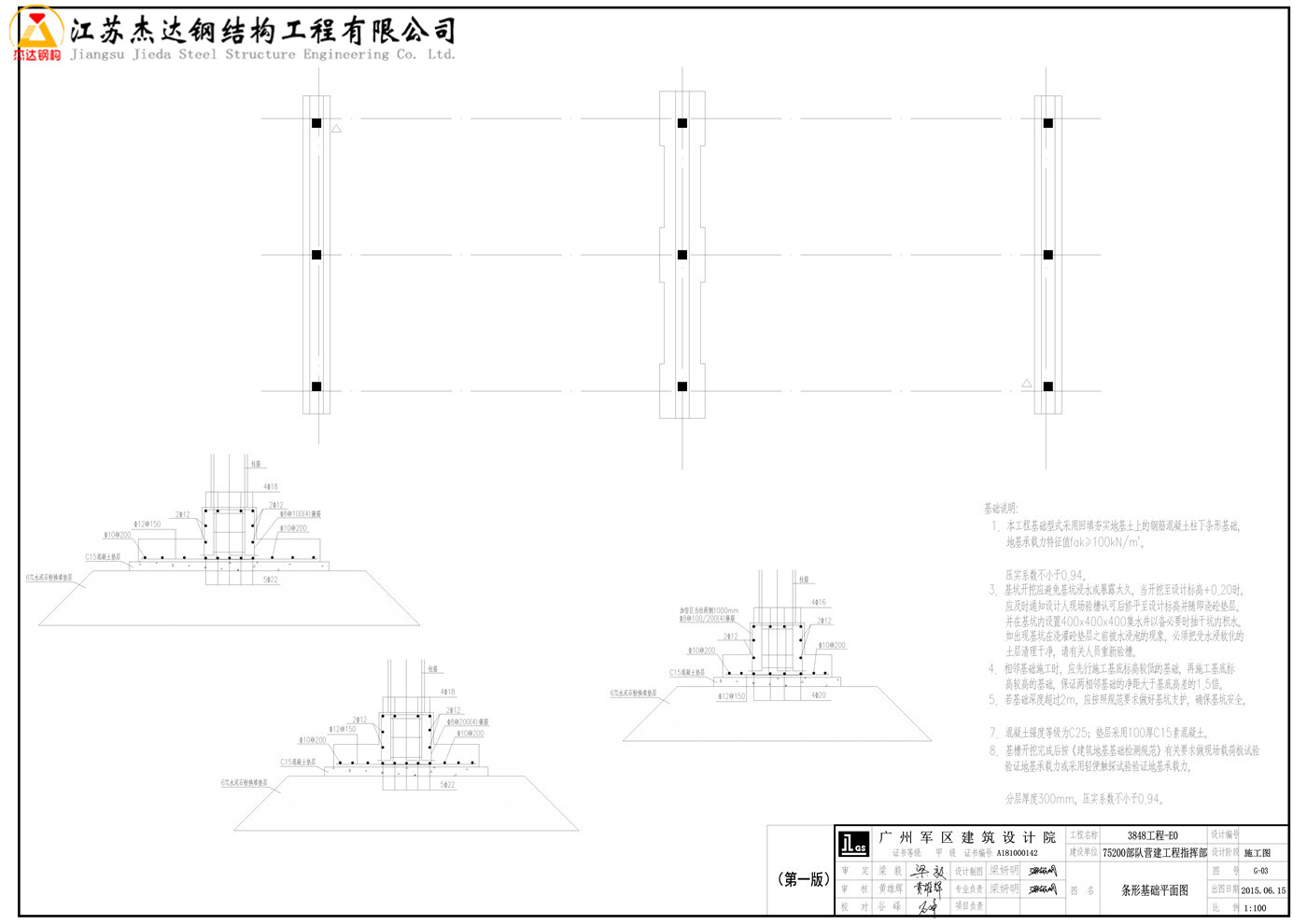

下图是某车库拱形屋顶图纸，该车库拱形屋顶的跨度是12米，山墙亦是使用波纹板压型而成。

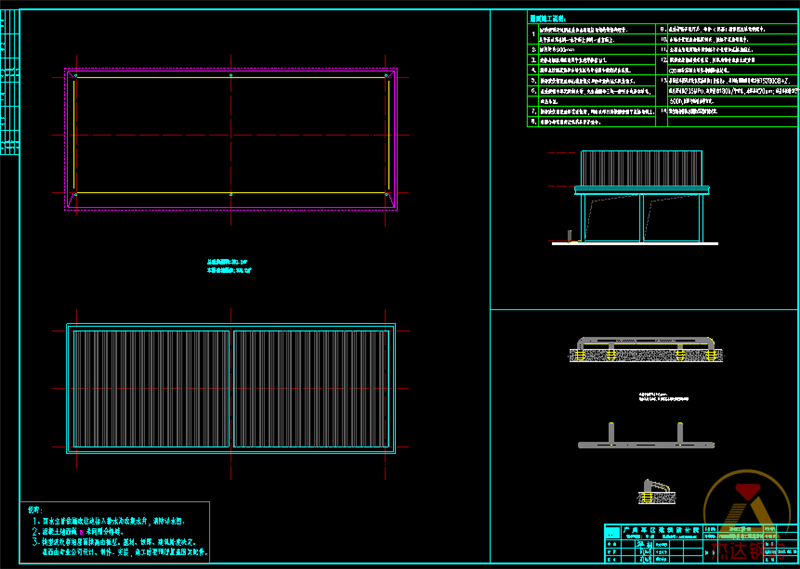

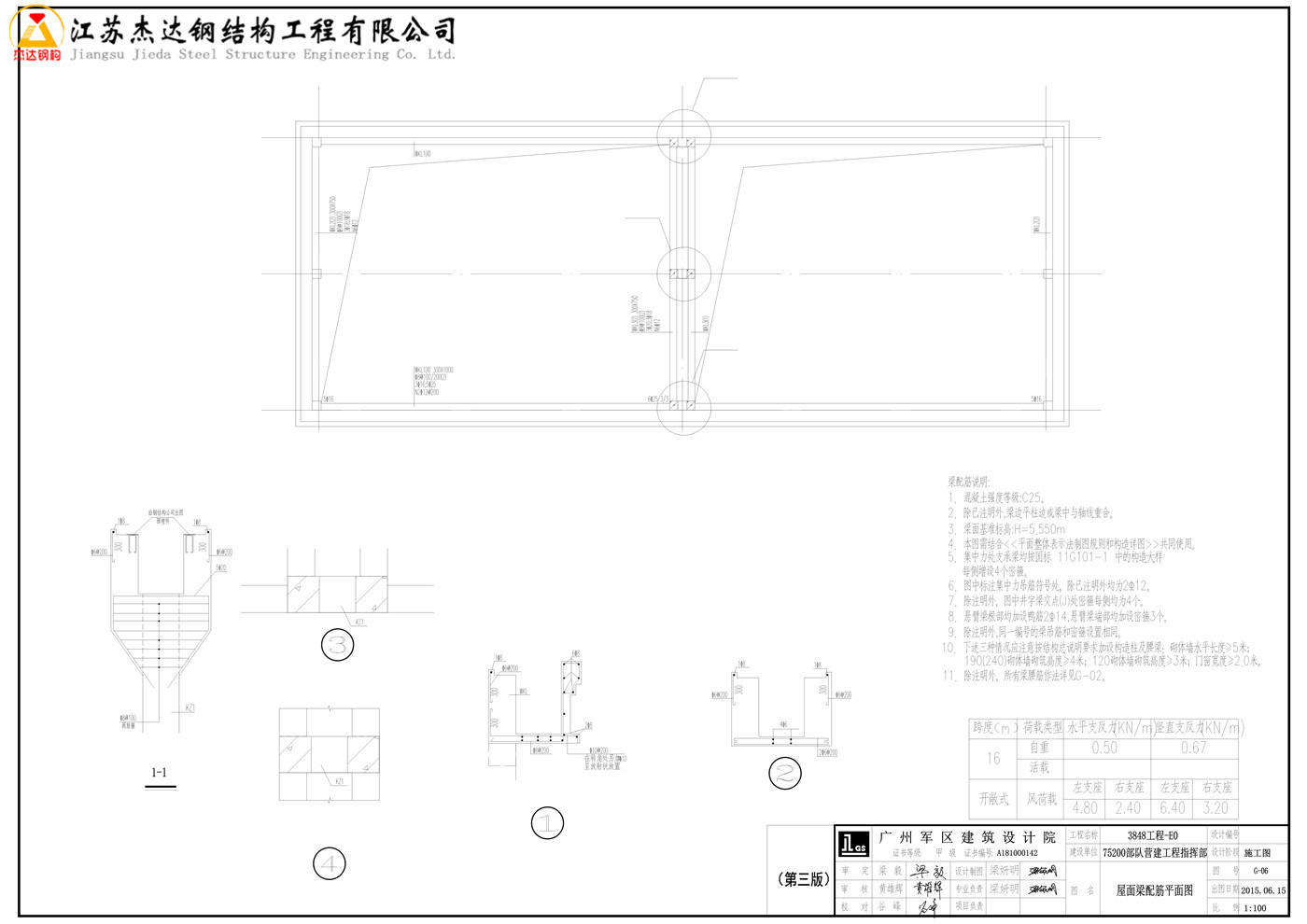

下图是拱形波纹钢屋盖平面布置图，可以看到该拱形屋顶的车库单一的面积是很小的。
