杰达钢构一句话总结:
图中所示拱形屋顶位于河北省秦皇岛市昌黎县,跨度为29米整,长度为70米,彩板拱形屋顶型号为1.0mm厚度的MMR-238型压型波纹板,两侧需要安装920型彩钢瓦山墙,下部结构为砖混结构。

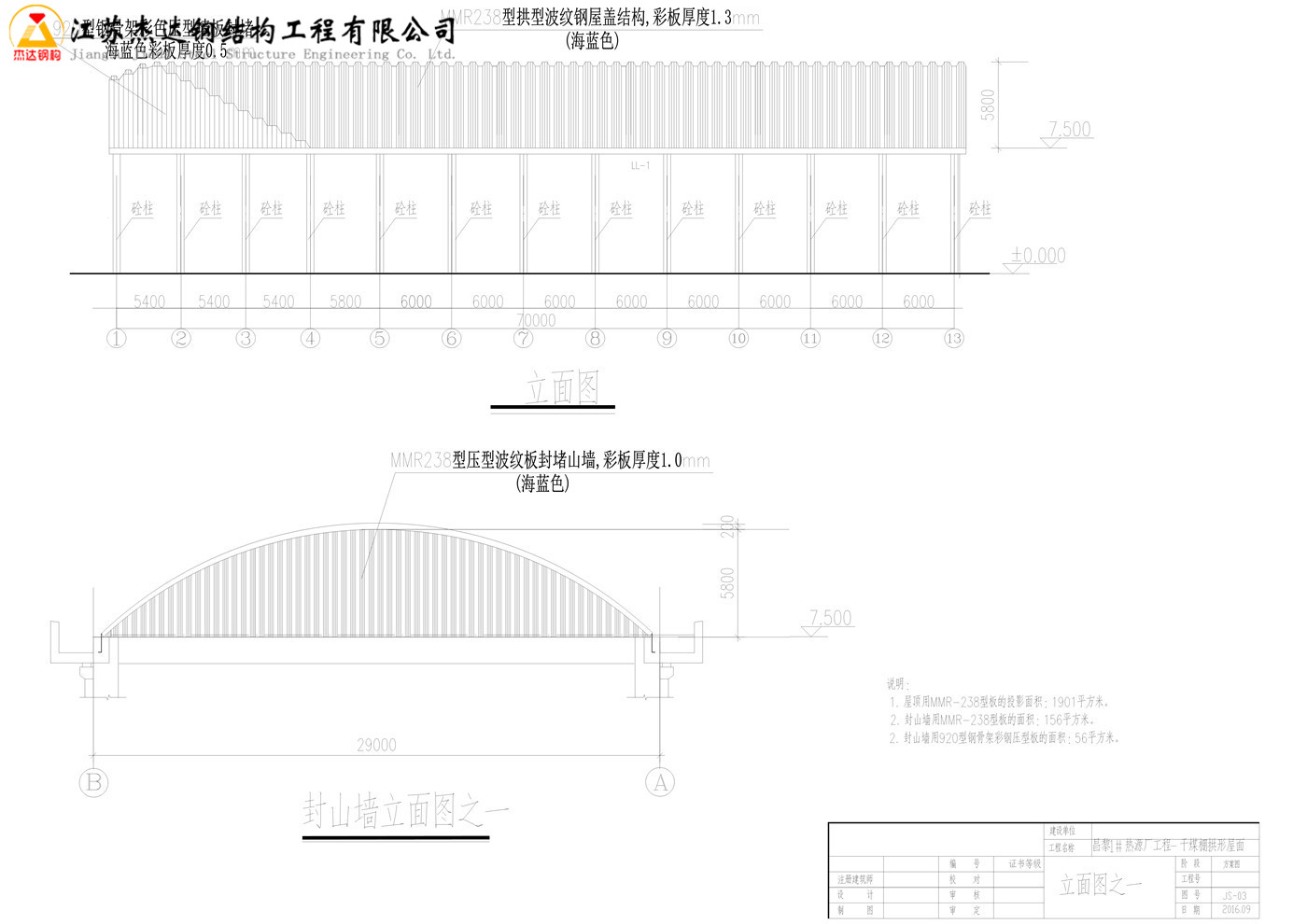

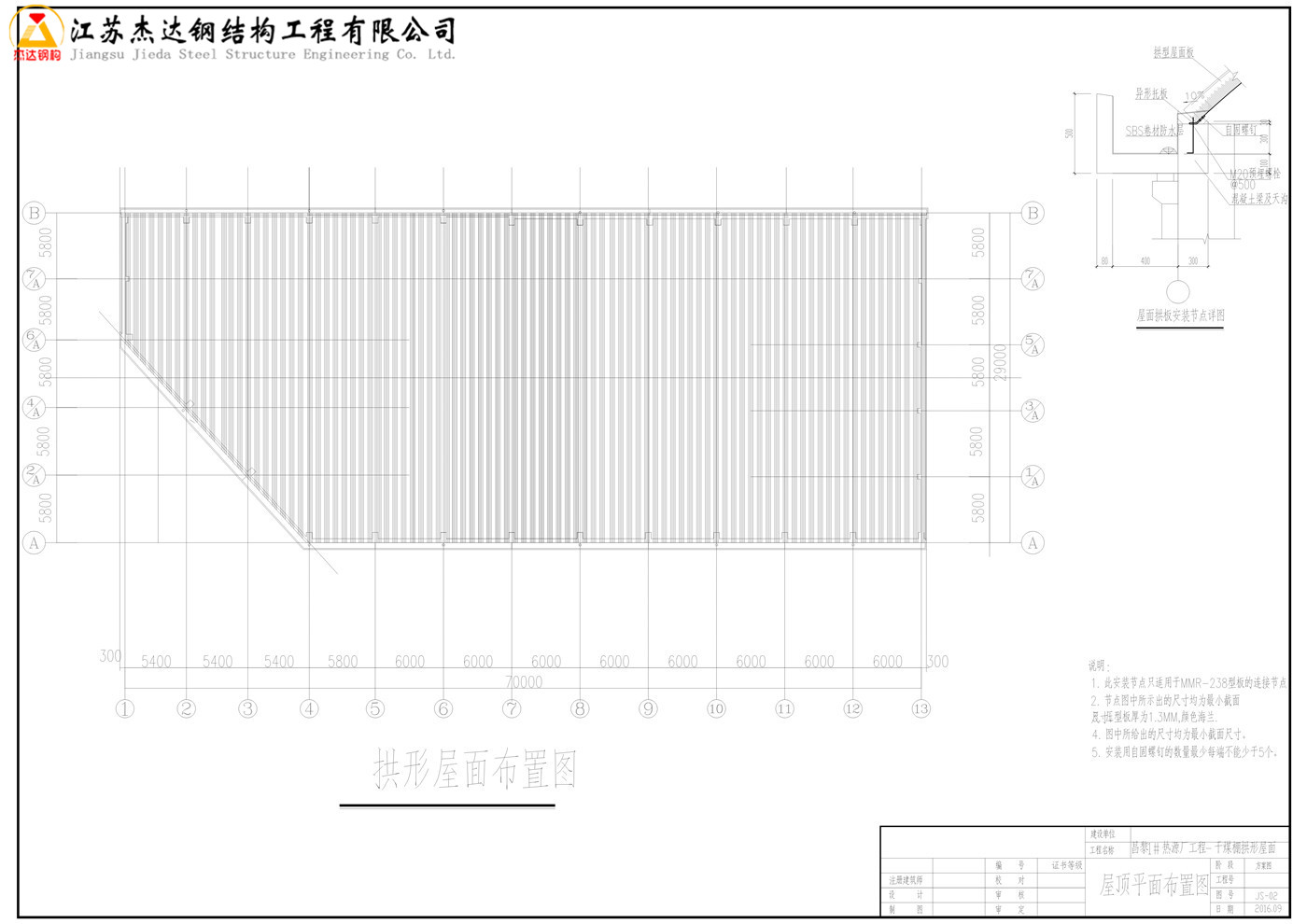

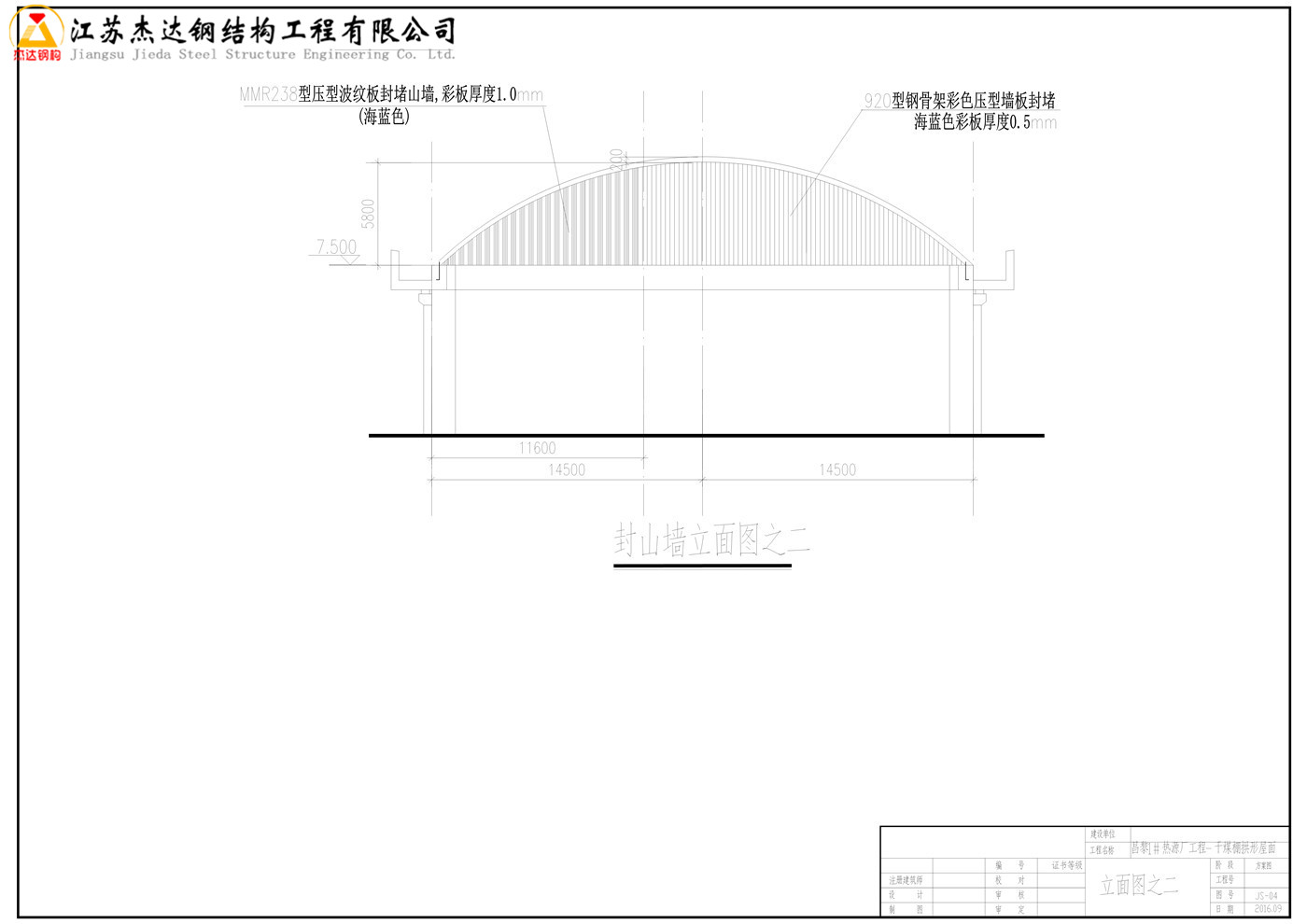

拱形屋顶PDF图纸:

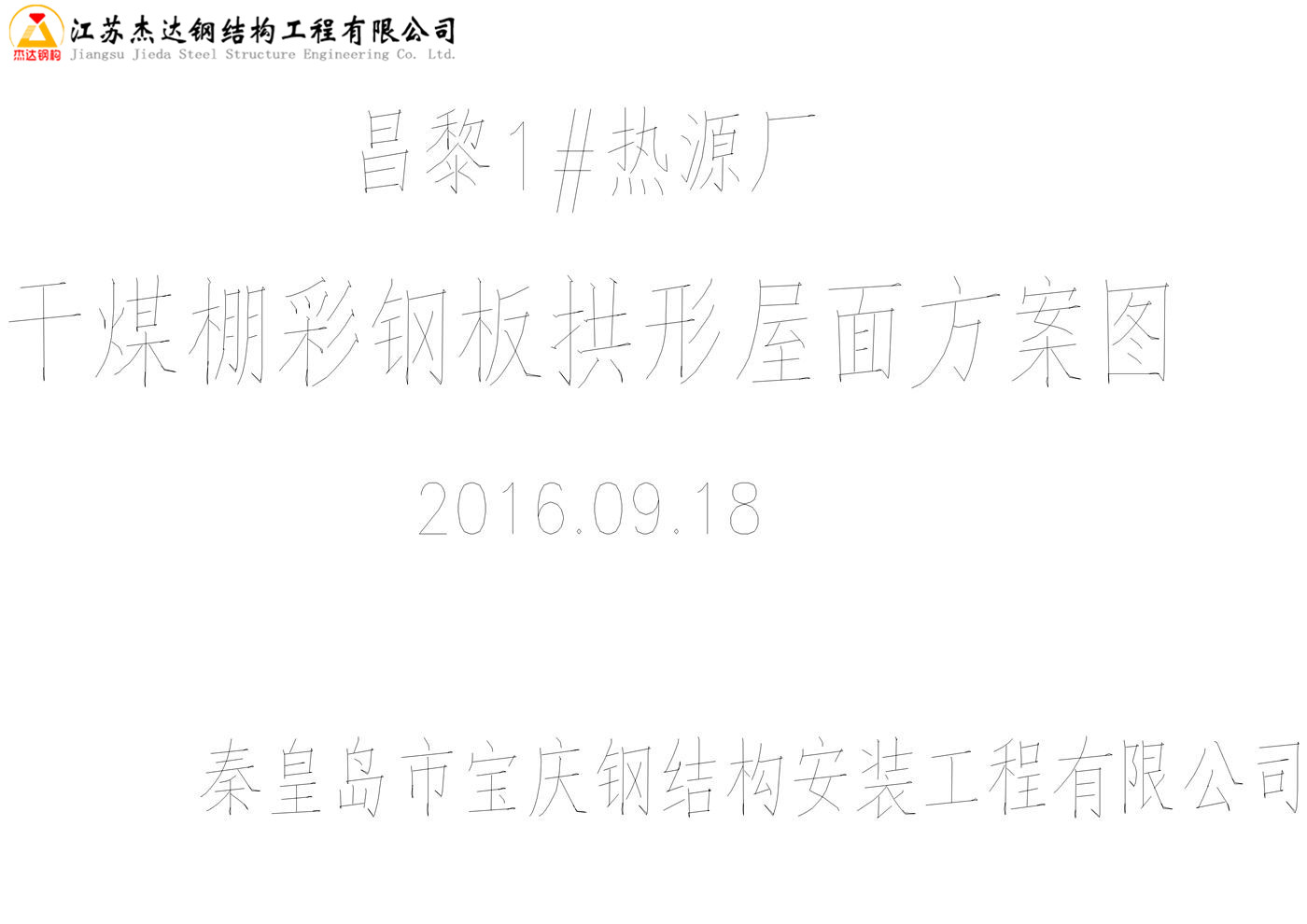

下图是河北秦皇岛昌黎热源厂干煤棚彩钢板拱形屋面方案图

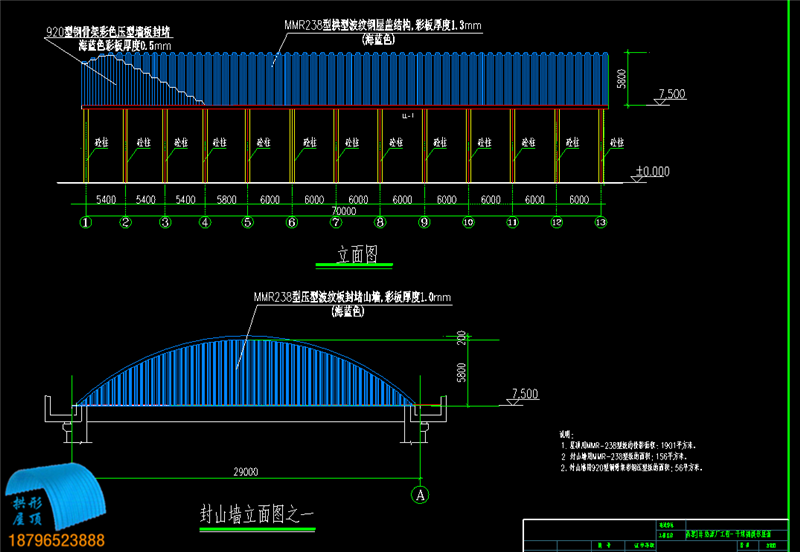

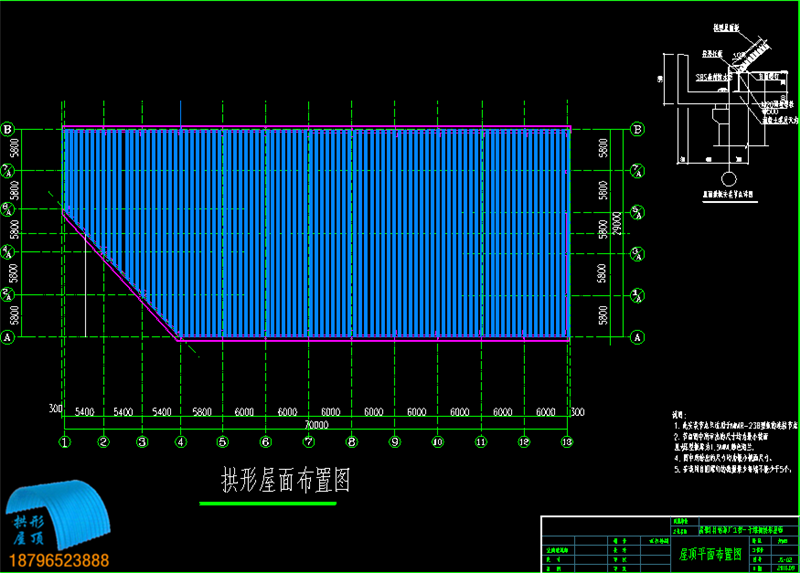

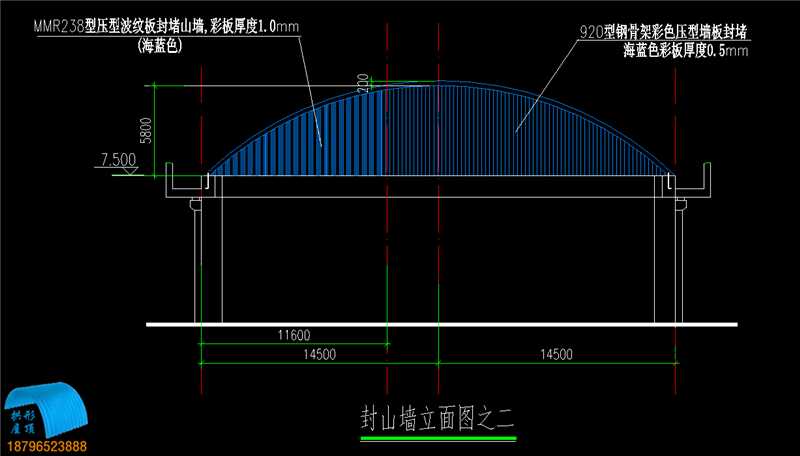

拱形屋顶CAD图纸:

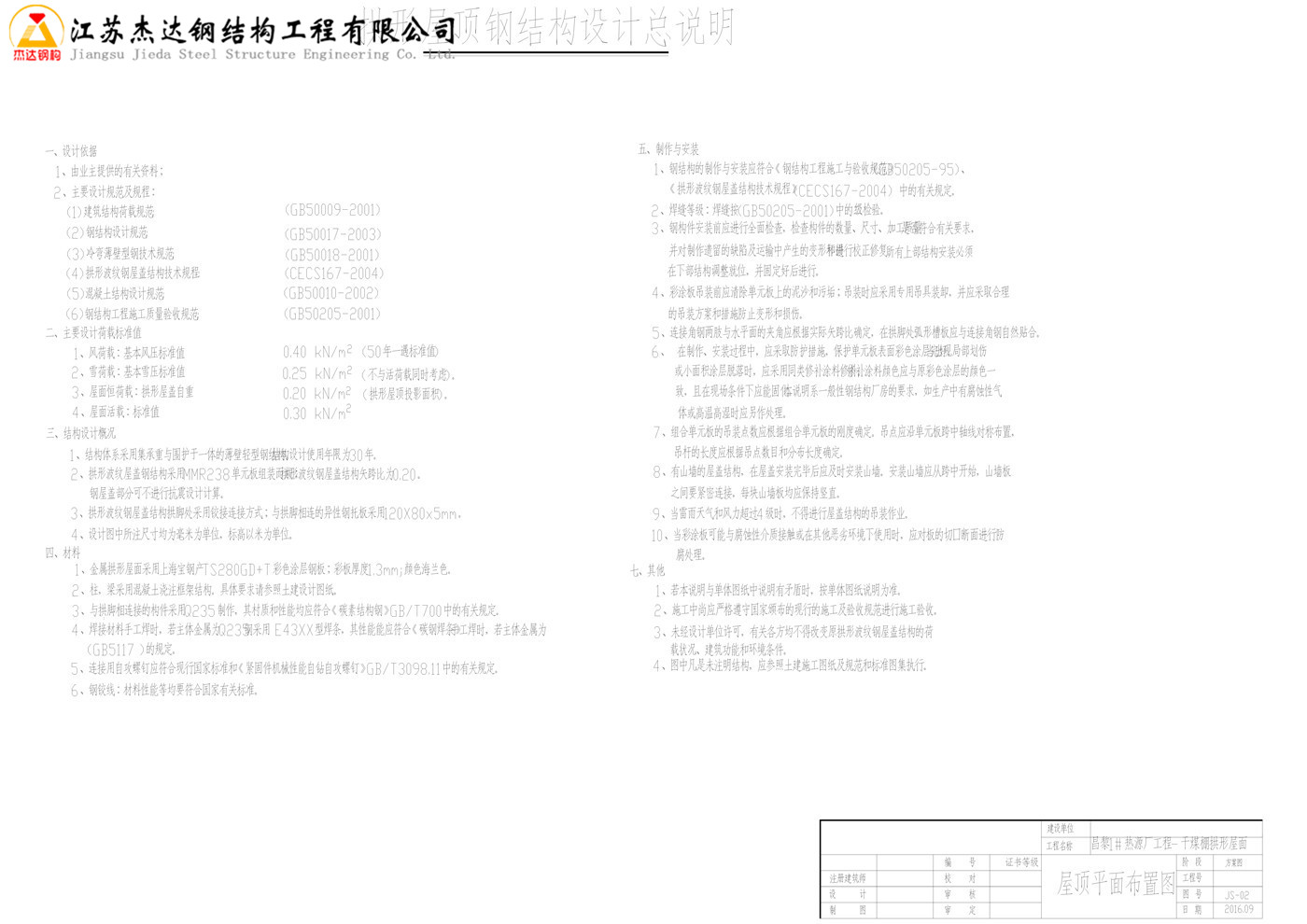

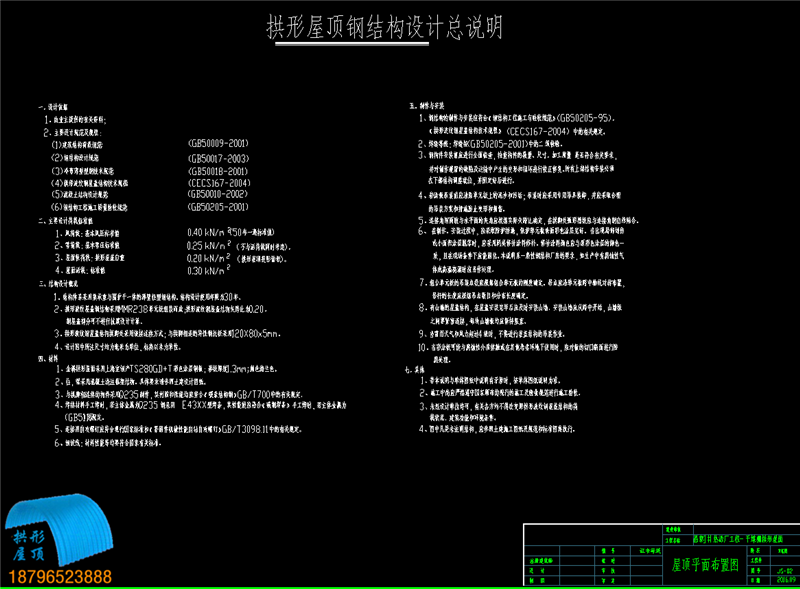

原拱形屋顶图中说明:
拱形屋顶结构设计概况
拱形波纹钢屋盖的结构设计使用年限为30年。
1、结构体系采用集承重与围护于一体的薄壁轻型钢结构。
2、拱形波纹屋盖钢结构采用MMR238单元板组装而成;
拱形波纹钢屋盖结构矢跨比为0.20。
钢屋盖部分可不进行抗震设计计算。
3、拱形波纹钢屋盖结构拱脚处采用铰接连接方式;与拱脚相连的异性钢托板采用120X80x5mm。
4、设计图中所注尺寸均为毫米为单位,标高以米为单位。
四、材料
1、金属拱形屋面采用上海宝钢产TS280GD+T彩色涂层钢板;彩板厚度1.3mm;颜色海兰色。
2、柱,梁采用混凝土浇注框架结构。具体要求请参照土建设计图纸。
3、与拱脚相连接的构件采用Q235制作,其村质和性能均应符合《碳素结构钢》GB/T700中的有关规定。
型焊条,其性能能应符合《碳钢焊条》
4、焊接材料手工焊时,若主体金属为Q235钢采用手工焊时,若主体金属为(GB5117)的规定。
5、连接用自攻螺钉应符合现行国家标准和《紧固件机械性能自钻自攻螺钉》GB/T3098.11中的有关规定。
6、钢铰线:材料性能等均要符合国家有关标准。
五、制作与安装
1、钢结构的制作与安装应符合《钢结构工程施工与验收规范》
(GB50205-95)、
(CECS167-2004)《拱形波纹钢屋盖结构技术规程》
中的有关规定。级检验。
2、焊缝等级:焊缝按(GB50205-2001)中的二
3、钢构件安装前应进行全面检查,检查构件的数量、尺寸、加工质量是否符合有关要求,所有上部结构安装必须并对制作遗留的缺陷及运输中产生的变形和损坏进行校正修复。在下部结构调整就位,并固定好后进行。
4、彩涂板吊装前应清除单元板上的泥沙和污垢;吊装时应采用专用吊具装卸,并应采取合理的吊装方案和措施防止变形和损伤。
5、连接角钢两肢与水平面的夹角应根据实际矢跨比确定,在拱脚处弧形槽板应与连接角钢自然贴合。当出现局部划伤
6、在制作、安装过程中,应采取防护措施,保护单元板表面彩色涂层完好。或小面积涂层脱落时,应采用同类修补涂料修补。修补涂料颜色应与原彩色涂层的颜色一本说明系一般性钢结构厂房的要求,如生产中有腐蚀性气致,且在现场条件下应能固化。体或高温高湿时应另作处理。
7、组合单元板的吊装点数应根据组合单元板的刚度确定。吊点应沿单元板跨中轴线对称布置,
吊杆的长度应根据吊点数目和分布长度确定。
8、有山墙的屋盖结构,在屋盖安装完毕后应及时安装山墙。安装山墙应从跨中开始,山墙板
之间要紧密连接,每块山墙板均应保持竖直。
9、当雷雨天气和风力超过4级时,不得进行屋盖结构的吊装作业。
10、当彩涂板可能与腐蚀性介质接触或在其他恶劣环境下使用时,应对板的切口断面进行防
腐处理。
七、其他
1、若本说明与单体图纸中说明有矛盾时,按单体图纸说明为准。
2、施工中尚应严格遵守国家颁布的现行的施工及验收规范进行施工验收。
3、未经设计单位许可,有关各方均不得改变原拱形波纹钢屋盖结构的荷载状况、建筑功能和环境条件。
4、图中凡是未注明结构,应参照土建施工图纸及规范和标准图集执行。
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
