山东临沂30m跨拱形屋顶煤棚图纸

拱形屋顶厂家 2018-02-13 17:46:36 图纸图集 6130 ℃ 0 评论

本图纸为山东临沂的拱形屋顶煤棚图纸，跨度为30米长，长度为80米长，一共两联跨。本工程为临沂新程金锣肉制品有限公司热电厂千煤棚扩建工程占地面积4249m2

本工程采用拱形波纹屋盖板，型号为1.35厚TSTE280镀锌板( 双面220克如右图所示）

钢丝绳、卡具及连接件组成。起了.本工程吊装中吊具主要由吊杆重设备的选择主要由吊装构件的尺寸和吊装高度控制。一般采用汽车式起重机。起吊过程中，屋盖单元板组由水平放置状态转向垂直状态

金属拱形波纹屋面山墙板的安装屋面山墙根据设计一般采用屋面直板封堵，应该计算出每条山墙板留出连接余量。与屋面曲板连接端，要用等离子的长度，放出大样切割机减掉助板，割出封舌。封舌与屋面曲板用拉铆钉连接; 下端仍以自攻螺钉与连接角钢连接固定。山墙板安装完成后，应该在山墙外侧增加一到两榀单元板作为檐板

拱脚节点的防腐和防水处理金属拱形波纹屋面拱脚节点的防水一般由构造解决。防腐的处理可根据防腐的具体工艺要求采取相应的防府措施。我们可以根据具体工程的防腐防水要求进行设计和施工。

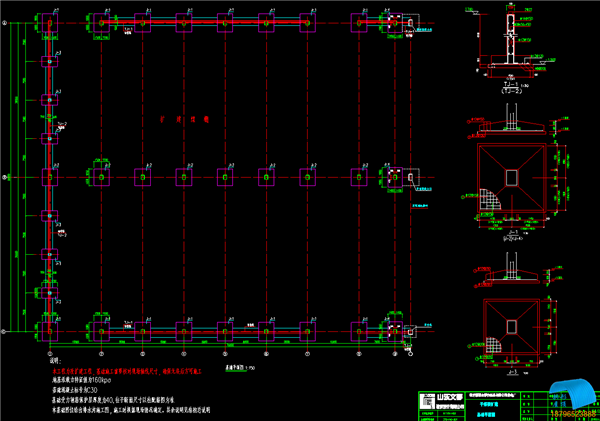

山东临沂30m跨拱形屋顶煤棚CAD图纸详细解说

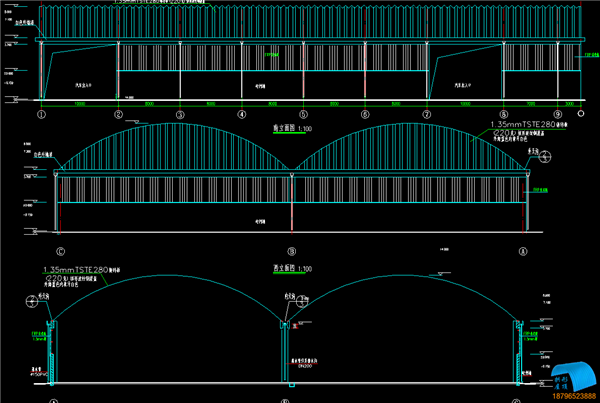

1.下图是拱形屋顶结构的立面图，可以看到拱形屋顶一共为两连跨，需要做30米的山墙一道；

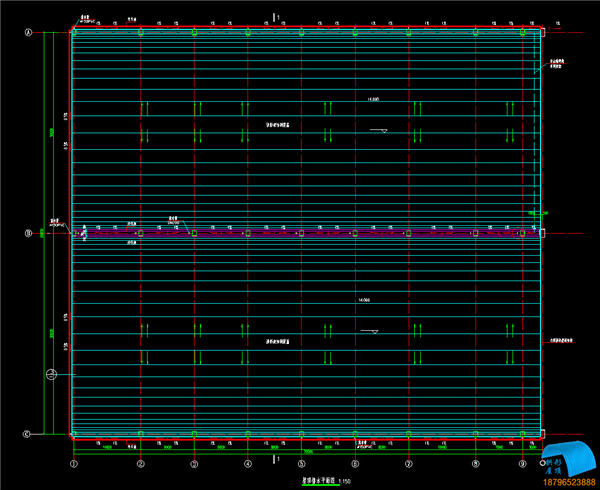

2.这是拱形屋顶结构的俯视图，可以看到这是两两跨的拱形屋顶工程，公用一道天沟；

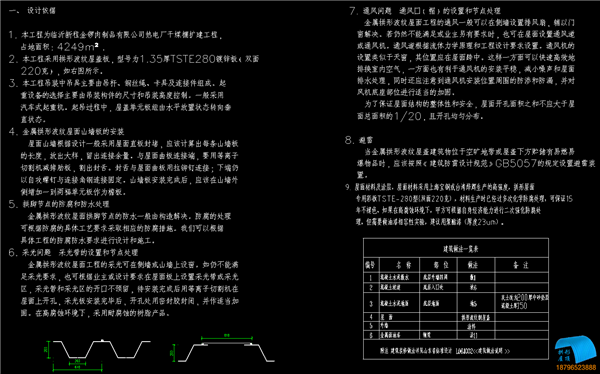

3.下图是30米跨的拱形屋顶的设计说明文件；

采光带的设置和节点处理采光问题
金属拱形波纹屋面工程的采光可在侧墙或山墙上设窗。如仍不能满足采光要求，也可根据业主或设计要求在屋面板上设置采光带或采光采光带和采光区的开口不预留，待安装完成后用等离子切割机在屋面上开孔，采光板安装完毕后，开孔处用密封胶封闭，并作适当加固。在高腐蚀环境下，采用耐腐蚀的树脂产品。
