山东30米连跨煤棚拱形波纹钢屋盖图纸

拱形屋顶厂家 2018-04-26 08:15:37 图纸图集 4709 ℃ 0 评论

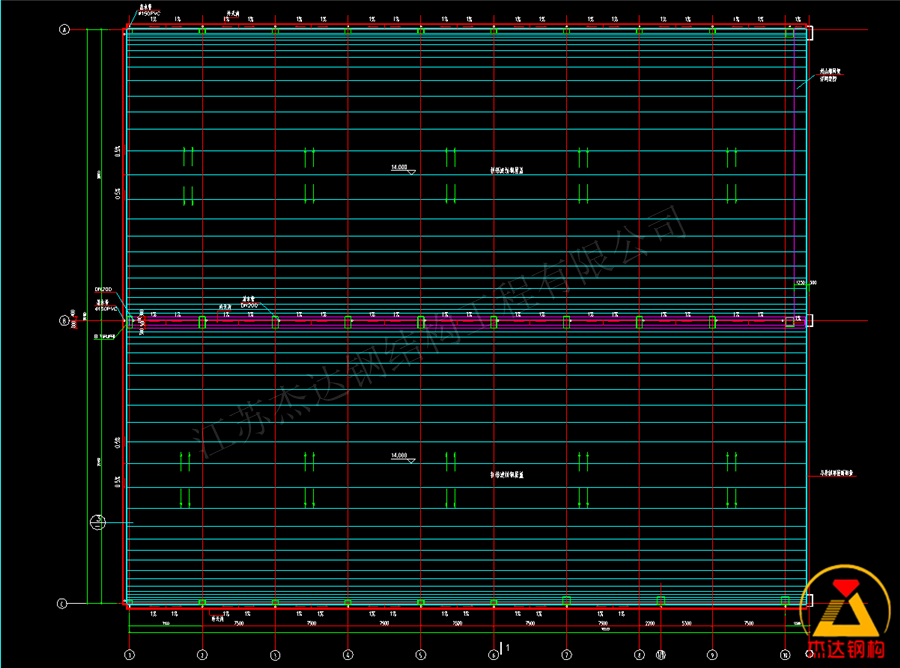

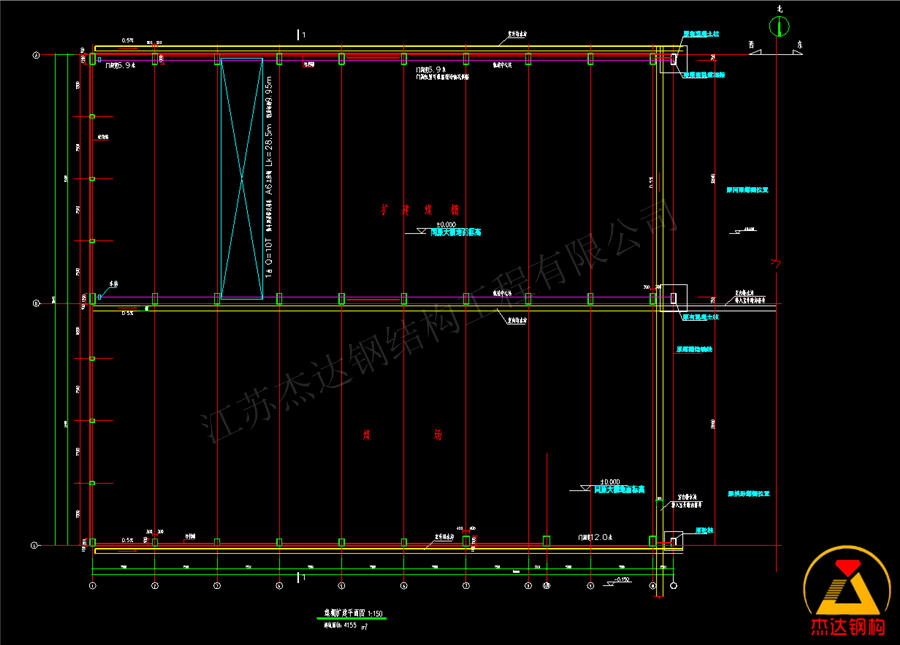

该拱形波纹钢屋盖工程为砖混结构，跨度为30米跨连跨，需要做山墙及采光带，下为拱形屋顶俯视图：

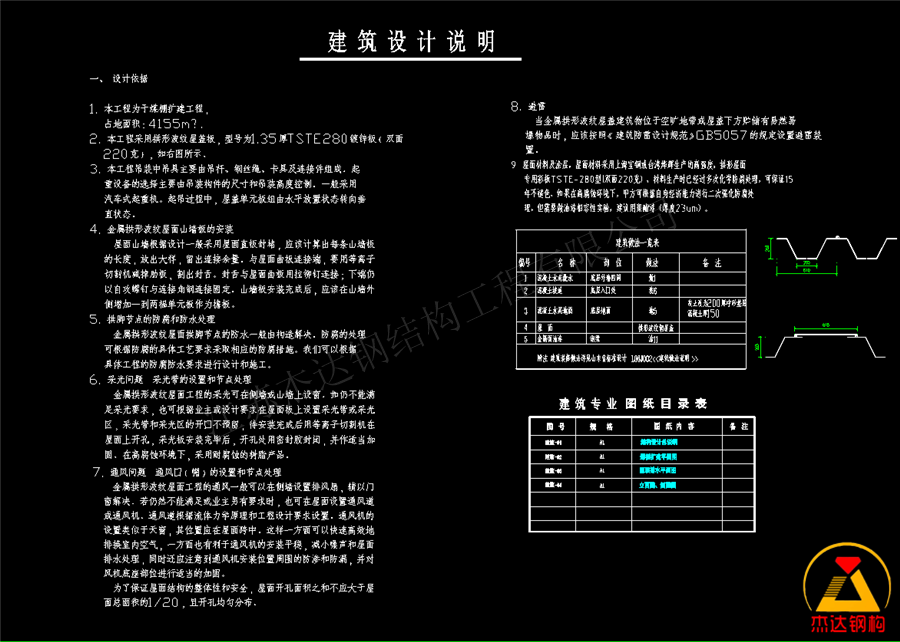

建筑设计说明：

　　1.本工程为干煤棚扩建工程，占地面积：4155m

　　2.本工程采用拱形波纹屋盖板，型号为1.35厚TSTE280镀锌板（双面220克），如右图所示。

　　3.本工程吊装中吊具主要由吊杆、钢丝绳、卡具及连接件组成。起重设备的选择主要由吊装构件的尺寸和吊装高度控制。一般采用汽车式起重机。起吊过程中，屋盖单元板组由水平放置状态转向垂直状态。

　　4.金属拱形波纹屋面山墙板的安装

　　屋面山墙根据设计一般采用屋面直板封堵，应该计算出每条山墙板的长度，放出大样，留出连接余量。与屋面曲板连接端，要用等离子切割机减掉肋板，割出封舌。封舌与屋面曲板用拉铆钉连接；下端仍以自攻螺钉与连接角钢连接固定。山墙板安装完成后，应该在山墙外侧增加一到两榀单元板作为檐板。

　　5.拱脚节点的防腐和防水处理

　　金属拱形波纹屋面拱脚节点的防水一般由构造解决。防腐的处理可根据防腐的具体工艺要求采取相应的防腐措施。我们可以根据具体工程的防腐防水要求进行设计和施工。

　　6.采光问题

　　采光带的设置和节点处理

　　金属拱形波纹屋面工程的采光可在侧墙或山墙上设窗。如仍不能满足采光要求，也可根据业主或设计要求在屋面板上设置采光带或采光区，采光带和采光区的开口不预留，待安装完成后用等离子切割机在屋面上开孔，采光板安装完毕后，开孔处用密封胶封闭，并作适当加固。在高腐蚀环境下，采用耐腐蚀的树脂产品。

　　7.通风问题

　　通风口（帽）的设置和节点处理金属拱形波纹屋面工程的通风一般可以在侧墙设置排风扇，辅以门窗解决。若仍然不能满足或业主另有要求时，也可在屋面设置通风道或通风机。通风道根据流体力学原理和工程设计要求设置。通风机的设置类似于天窗，其位置应在屋面跨中。这样一方面可以快速高效地排换室内空气，一方面也有利于通风机的安装平稳，减小噪声和屋面排水处理，同时还应注意到通风机安装位置周围的防渗和防漏，并对风机底座部位进行适当的加固。为了保证屋面结构的整体性和安全，屋面开孔面积之和不应大于屋面总面积的1/20，且开孔均匀分布。8.避雷

　　当金属拱形波纹屋盖建筑物位于空旷地带或屋盖下方贮储有易燃易爆物品时，应该按照《建筑防雷设计规范》GB5057的规定设置避雷装置。

　　9.屋面材料及涂层

　　屋面材料采用上海宝钢或台湾烨辉生产的高强度，拱形屋面专用彩板TSTE-280型(双面220克），材料生产时已经过多次化学防腐处理，可保证15年不褪色，如果在高腐蚀环境下，甲方可根据自身经济能力进行二次强化防腐处理，但需要做油漆相容性实验，建议用聚酯漆（厚度23um）。

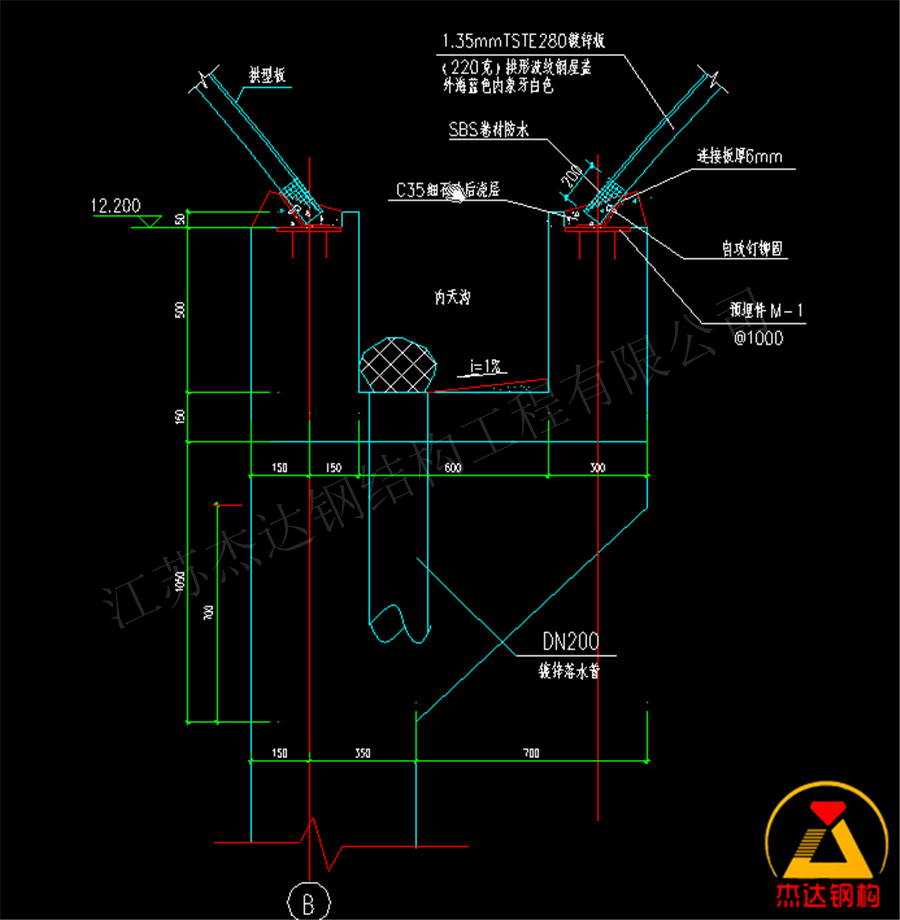

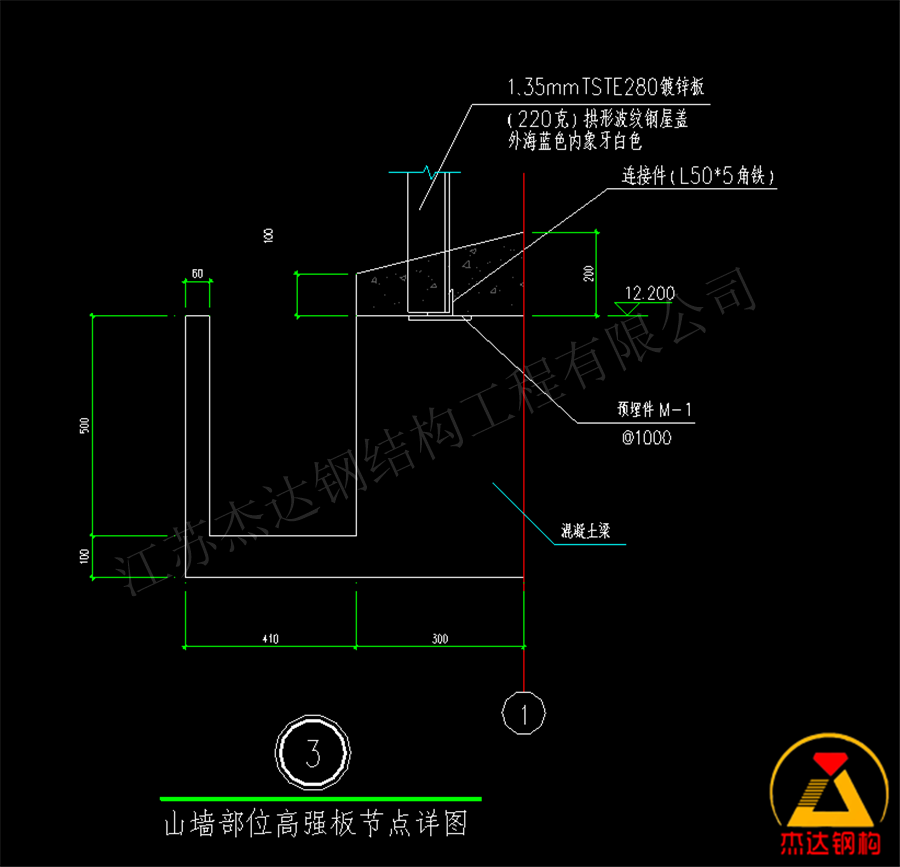

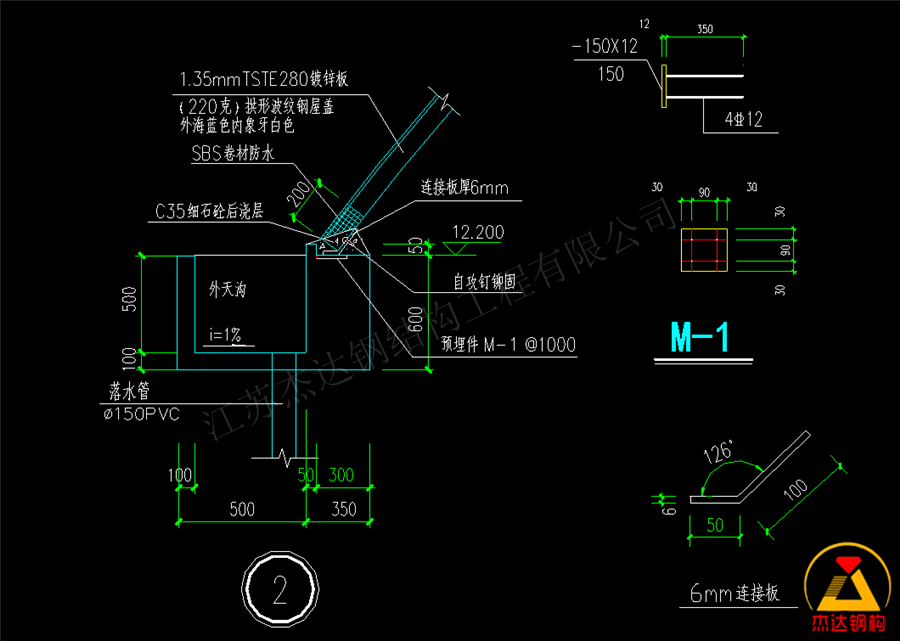

拱形波纹钢屋盖结构节点设计详图：
