福建三明永安17米跨仓间罩棚图纸

杰达钢构一句话总结：

    该仓间罩棚工程位于福建三明永安，跨度17米，长度85.5米，每12米一道采光带。檐口高度为9.3米。

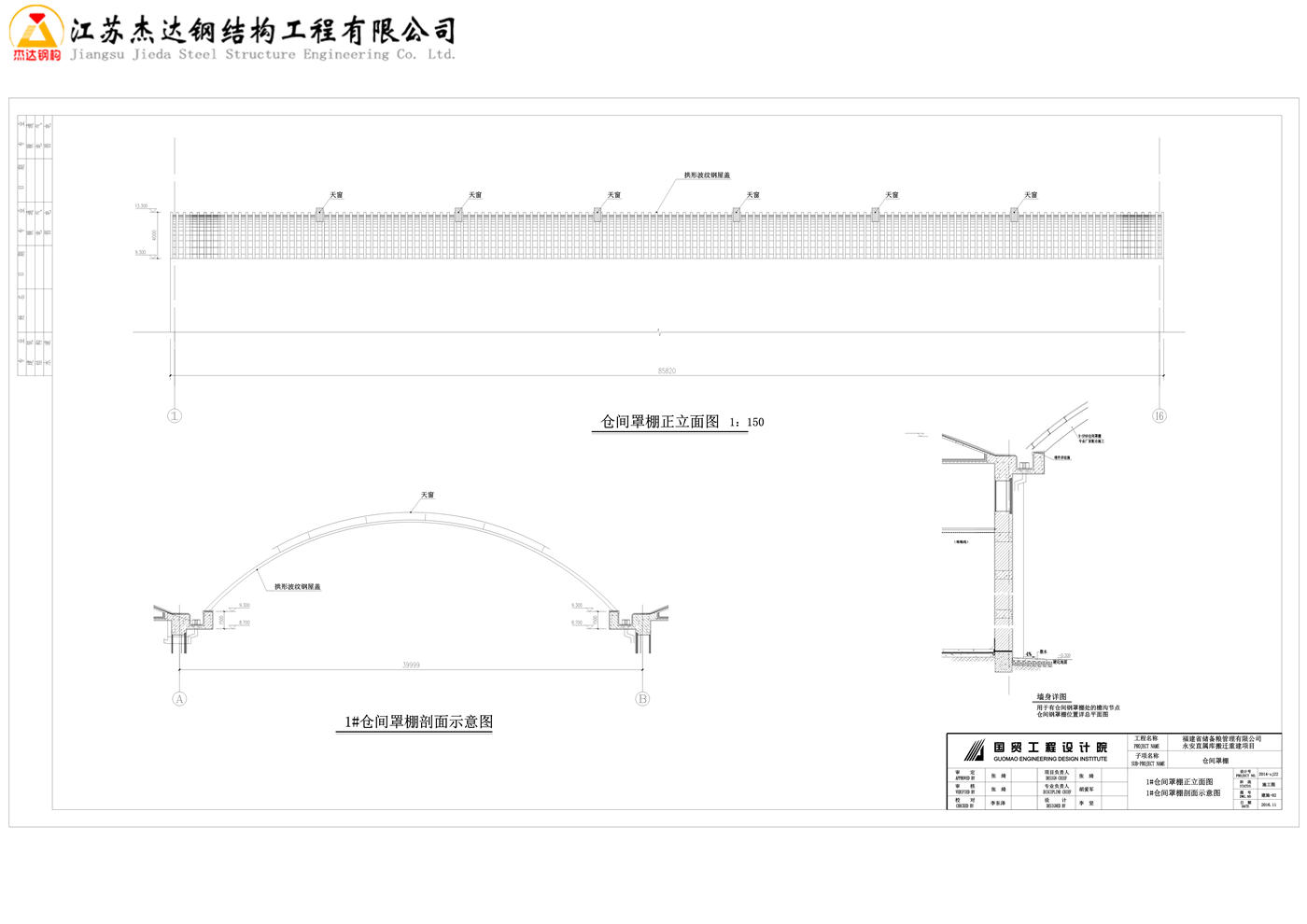

拱形屋顶CAD图纸：

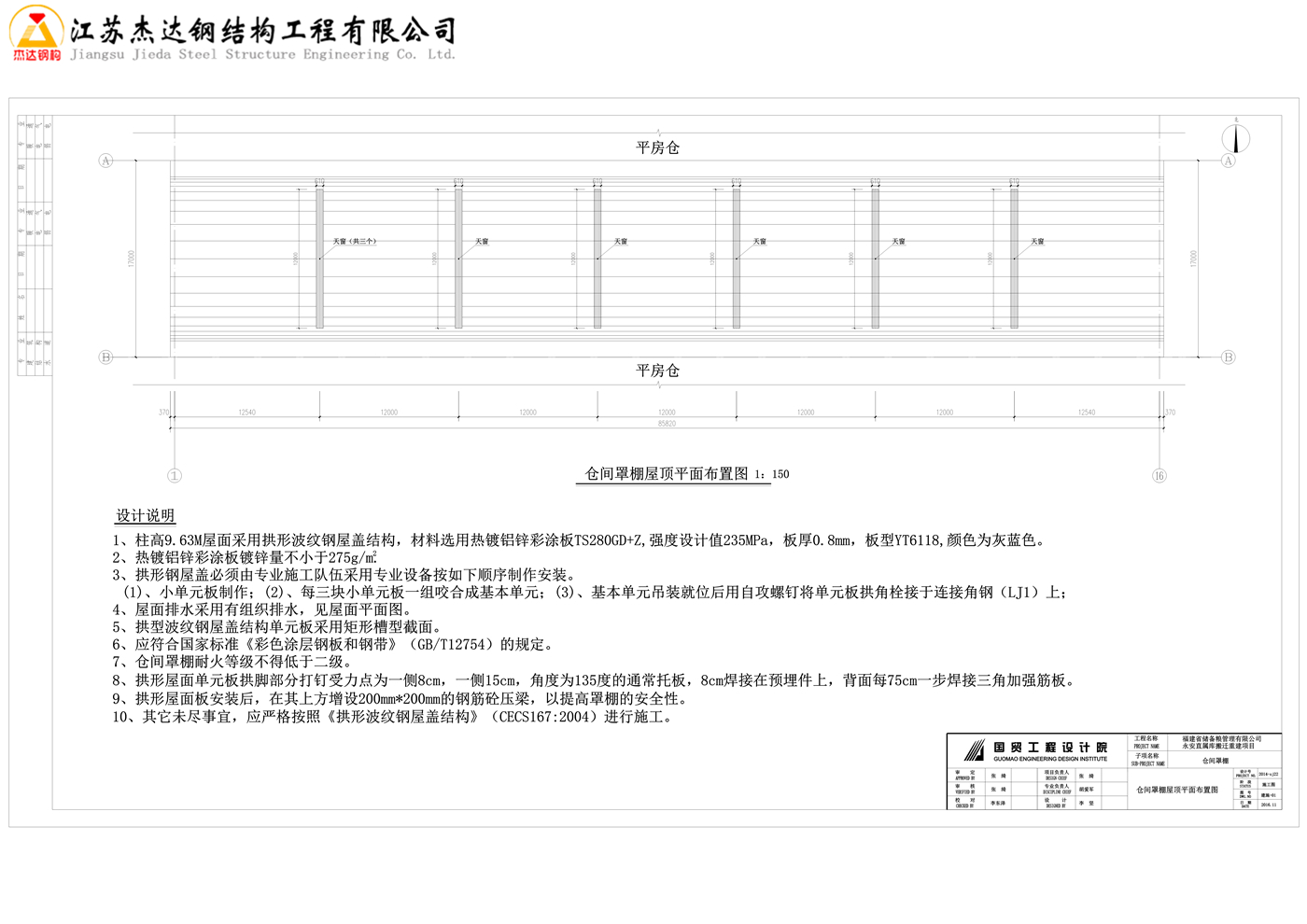

原仓间罩棚图中说明：

设计说明
1、柱高9.63M屋面采用拱形波纹钢屋盖结构，材料选用热镀铝锌彩涂板TS280GD+Z,强度设计值235MPa，板厚0.8mm，板型YT6118,颜色为灰蓝色。
2、热镀铝锌彩涂板镀锌量不小于275g/m.
3、拱形钢屋盖必须由专业施工队伍采用专业设备按如下顺序制作安装。
(1)、小单元板制作；(2)、每三块小单元板一组咬合成基本单元；(3)、基本单元吊装就位后用自攻螺钉将单元板拱角栓接于连接角钢（LJ1）上；
4、屋面排水采用有组织排水，见屋面平面图。
5、拱型波纹钢屋盖结构单元板采用矩形槽型截面。
6、应符合国家标准《彩色涂层钢板和钢带》（GB/T12754）的规定。
7、仓间罩棚耐火等级不得低于二级。
8、拱形屋面单元板拱脚部分打钉受力点为一侧8cm，一侧15cm，角度为135度的通常托板，8cm焊接在预埋件上，背面每75cm一步焊接三角加强筋板。
9、拱形屋面板安装后，在其上方增设200mm*200mm的钢筋砼压梁，以提高罩棚的安全性。
10、其它未尽事宜，应严格按照《拱形波纹钢屋盖结构》（CECS167:2004）进行施工。

友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
