广西南宁18米跨拱形屋顶图集

杰达钢构一句话总结：

    该拱形屋顶位于散装平房仓之间，一栋跨度为18米，长度为45米，另一栋跨度15米，长度为60米，板厚1.0mm。。拱形屋顶最高点位11.75米，功能为粮库之间的仓间罩棚。

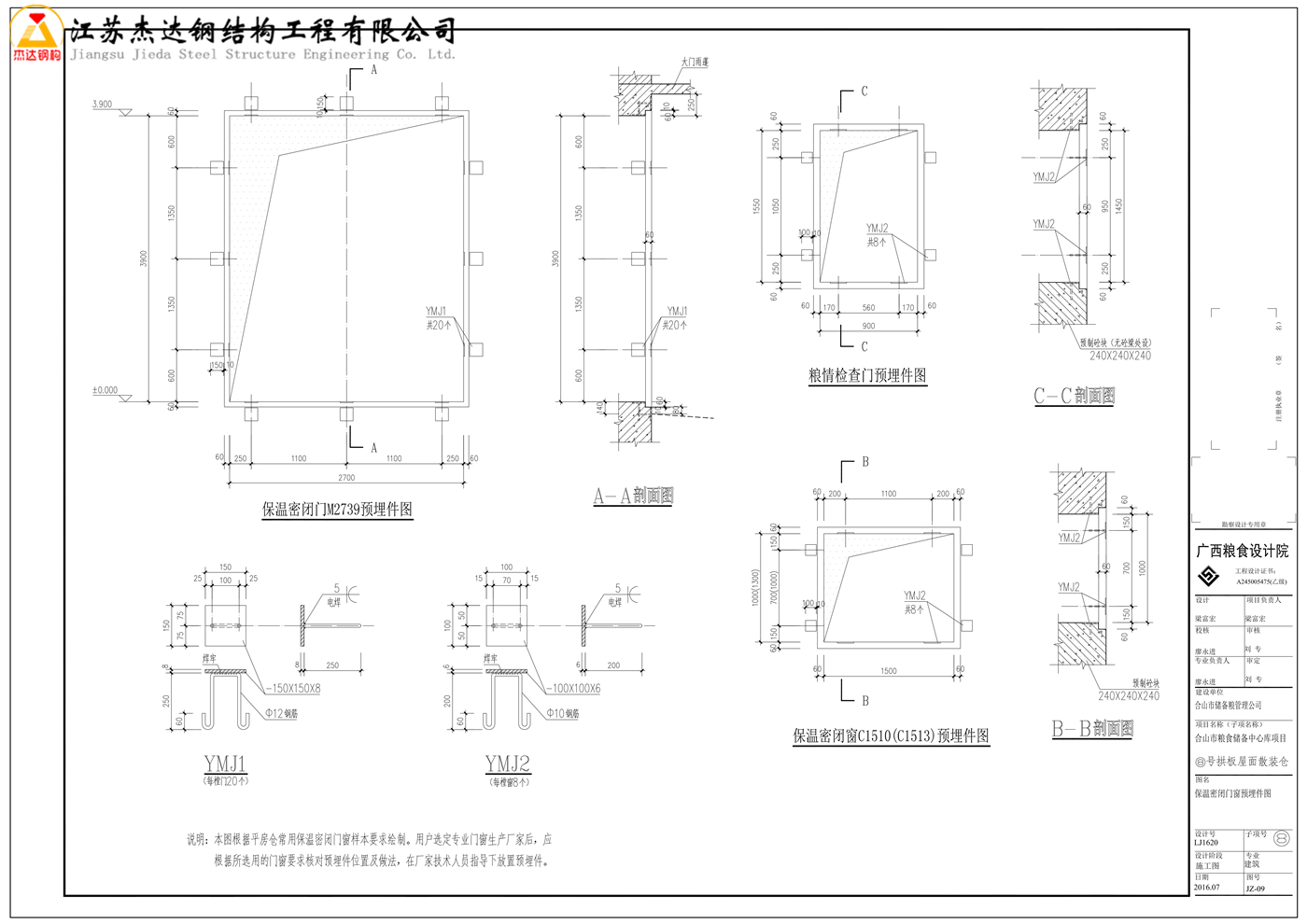

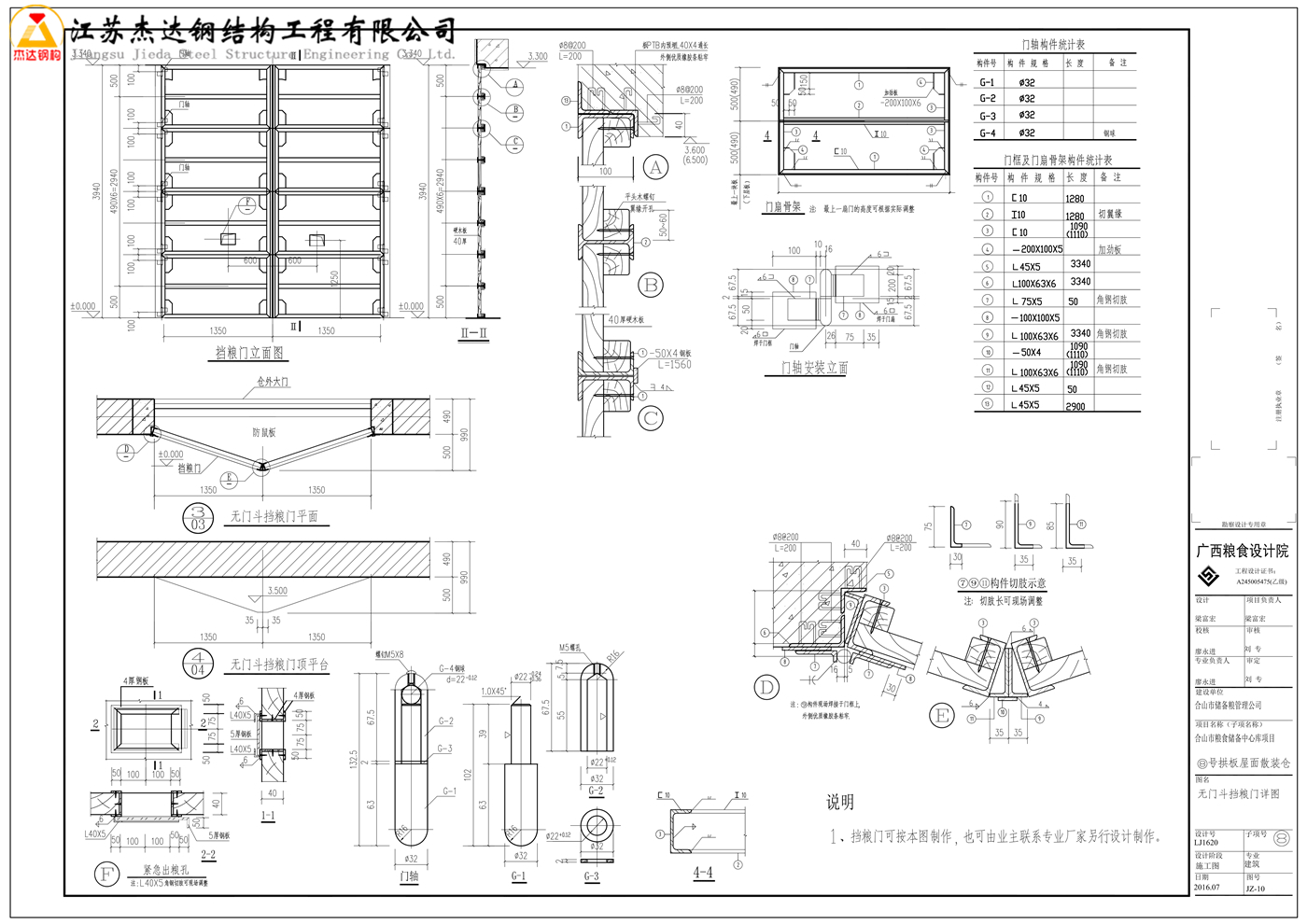

拱形屋顶CAD图纸：

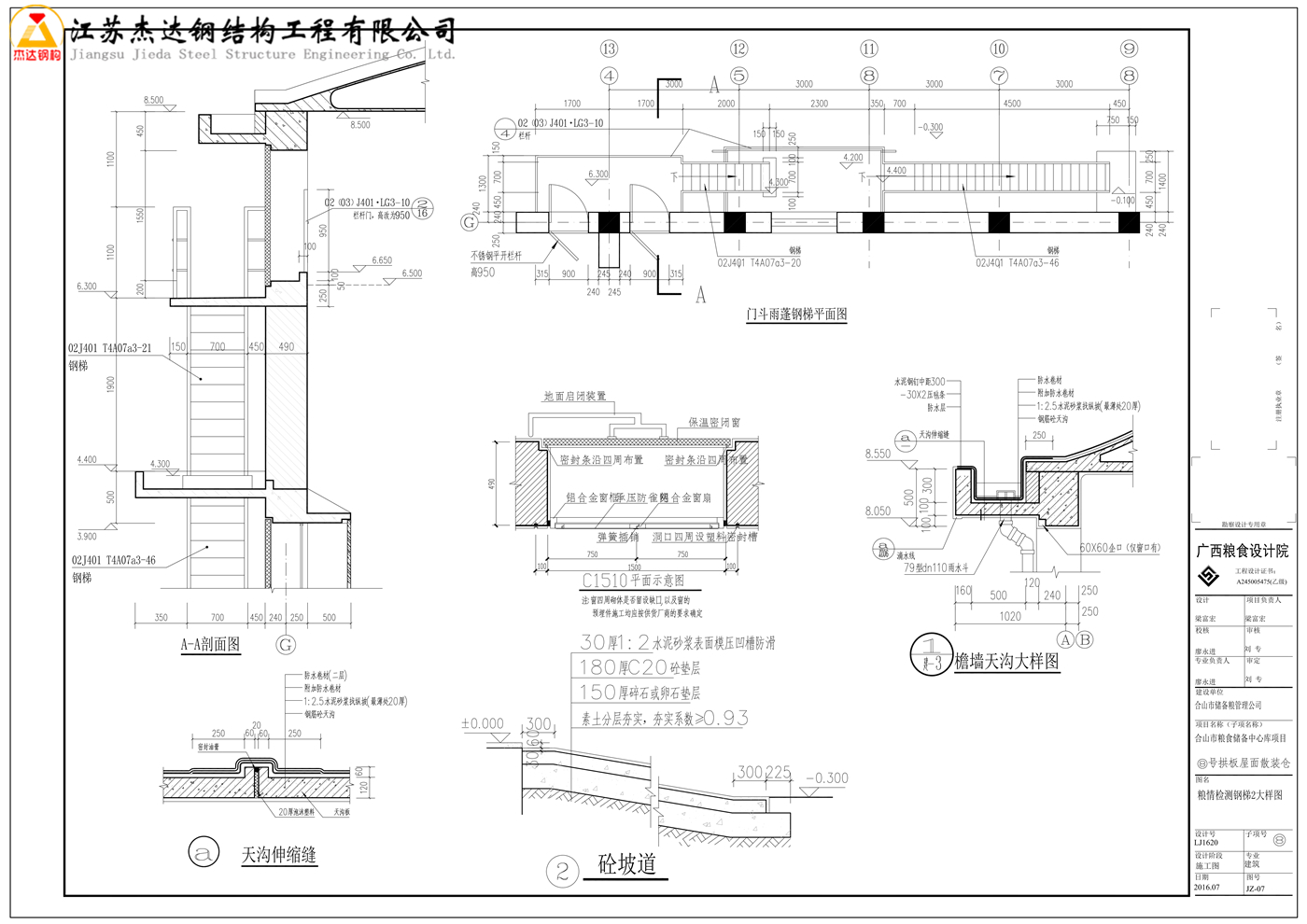

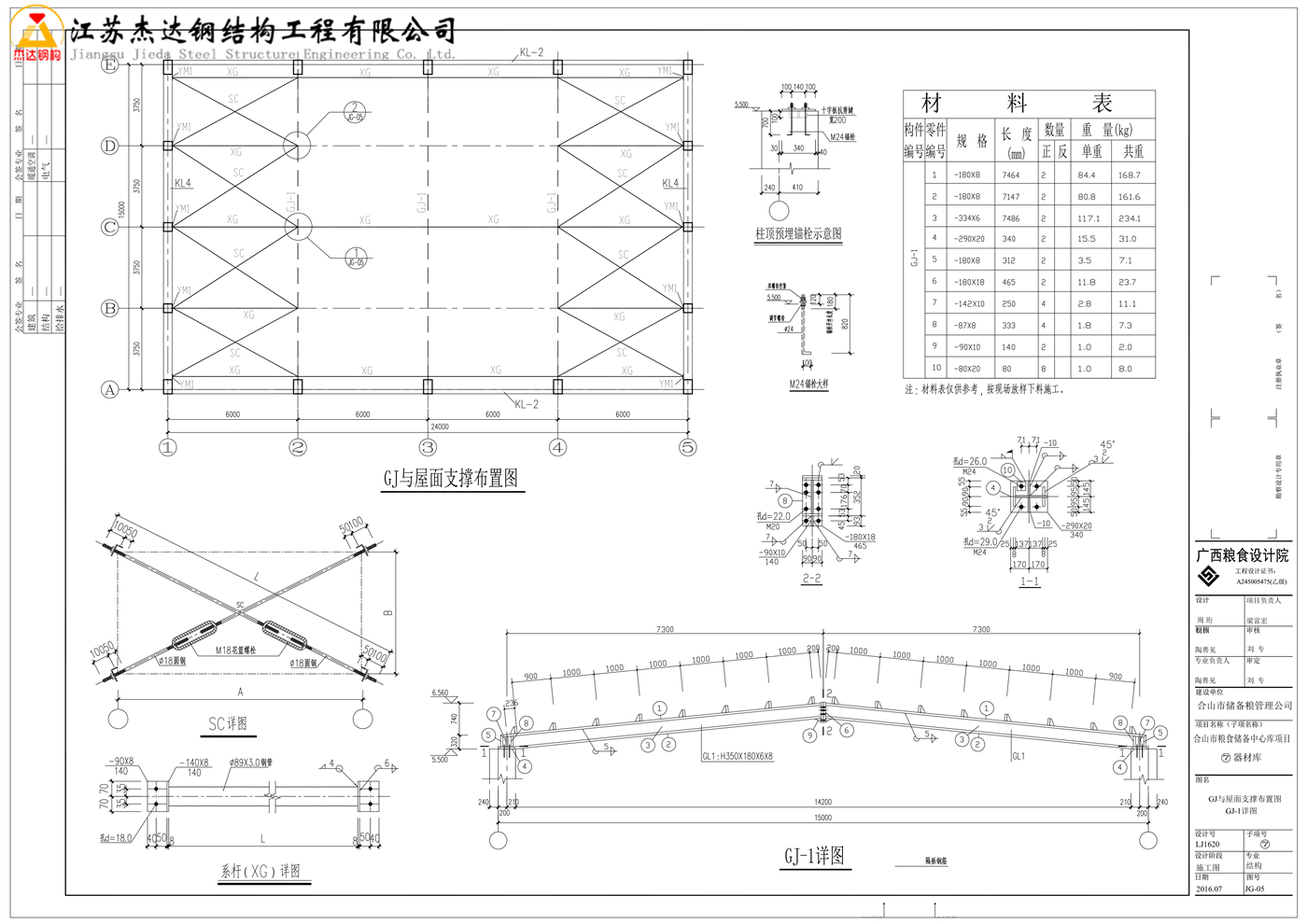

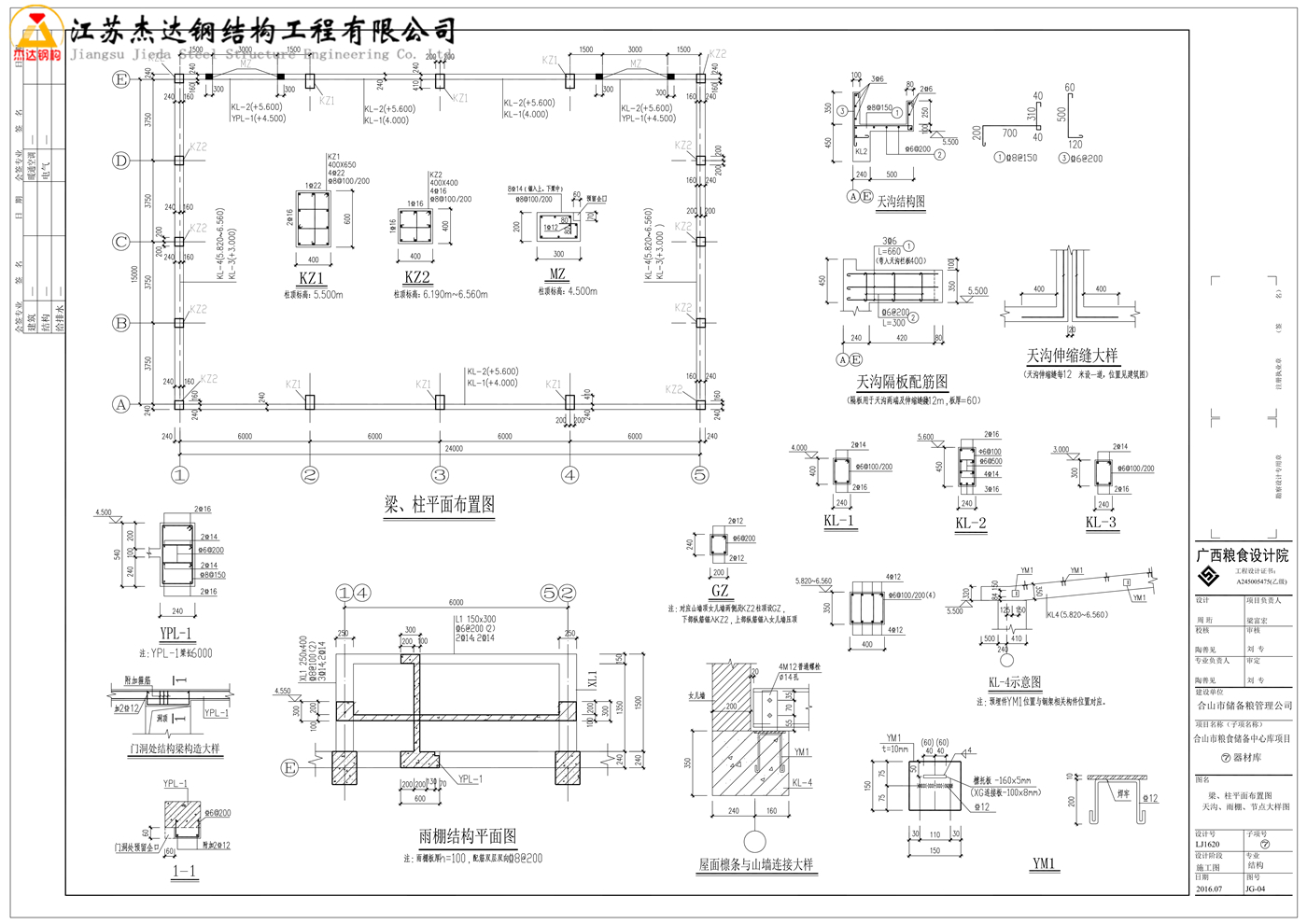

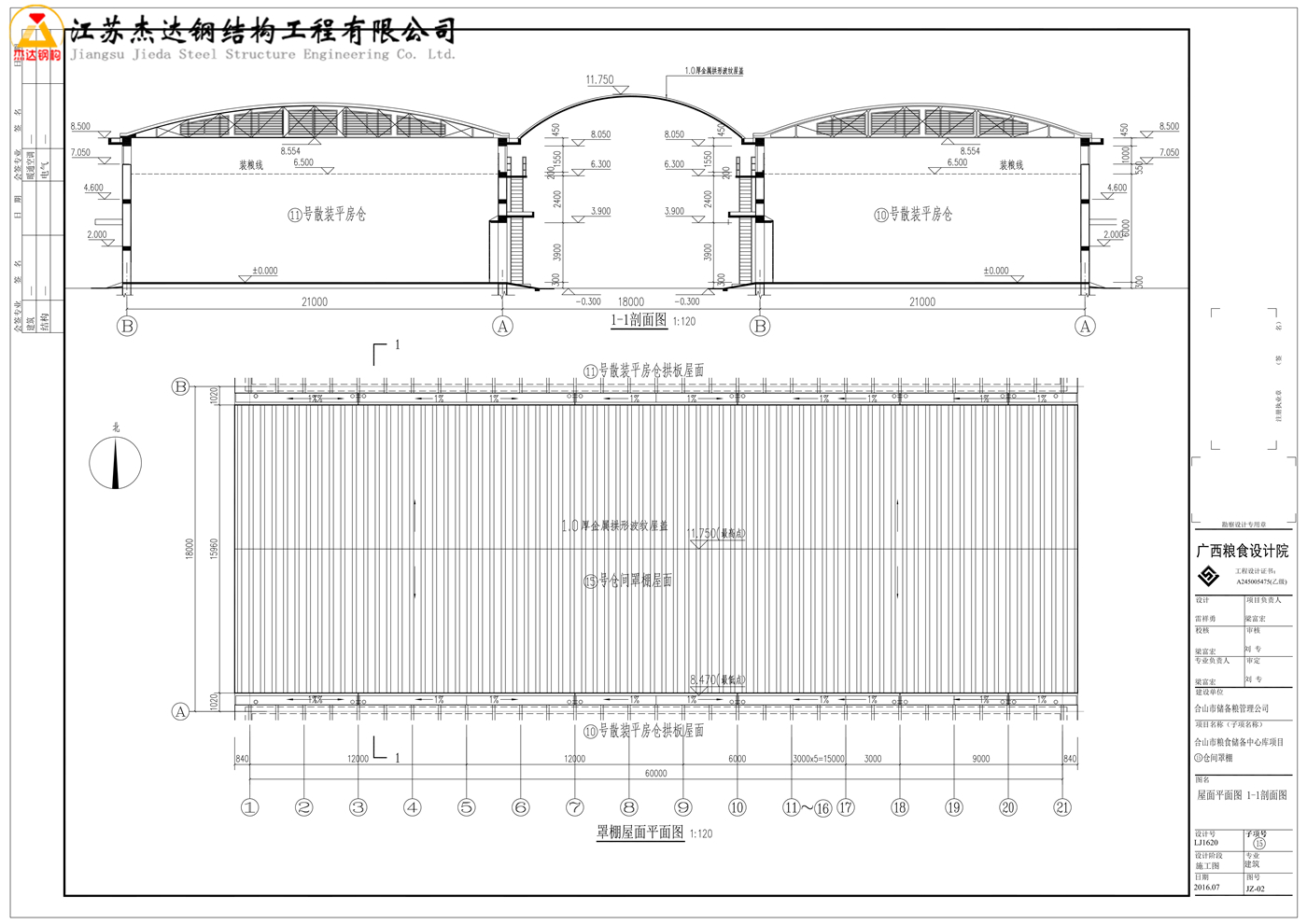

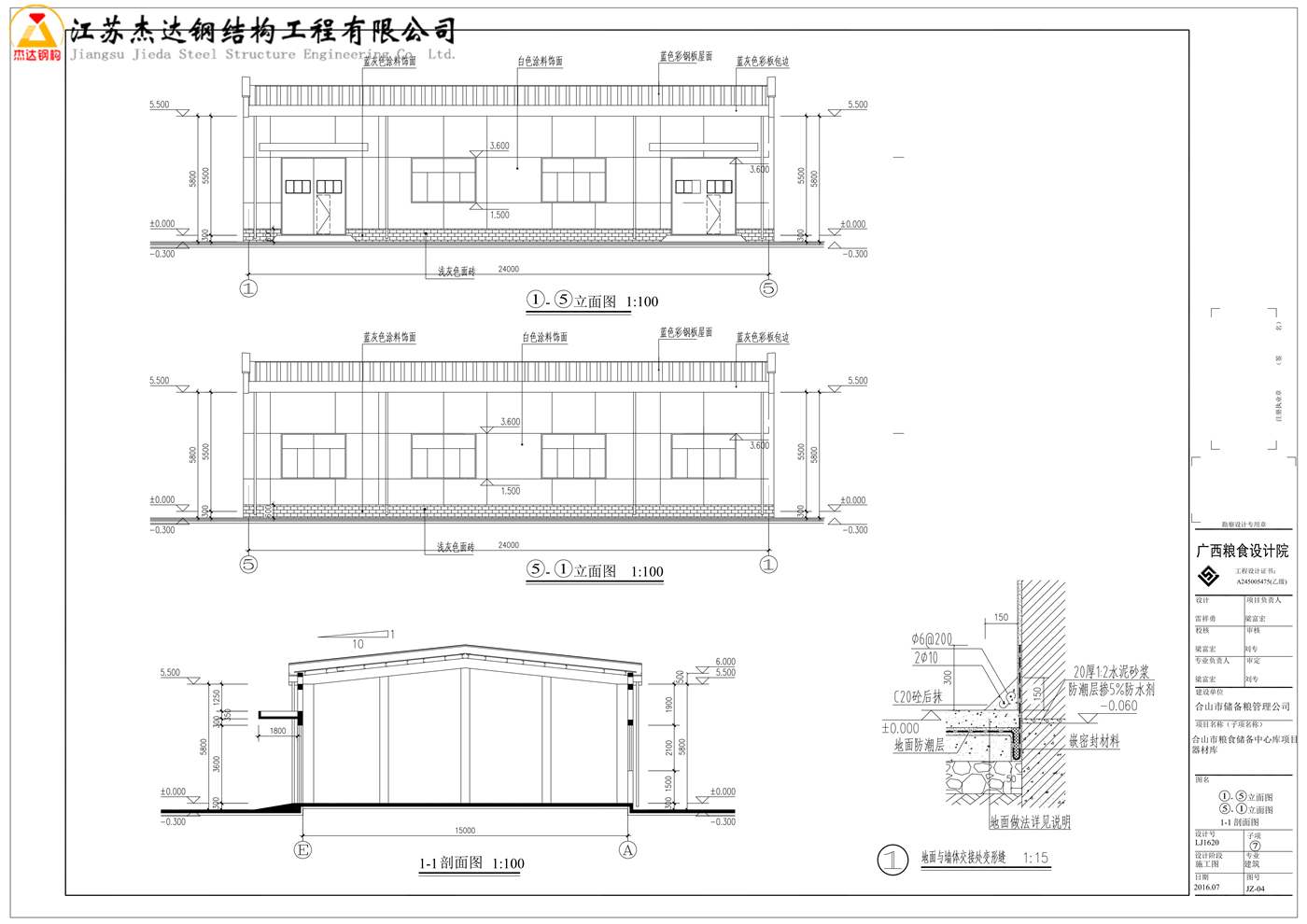

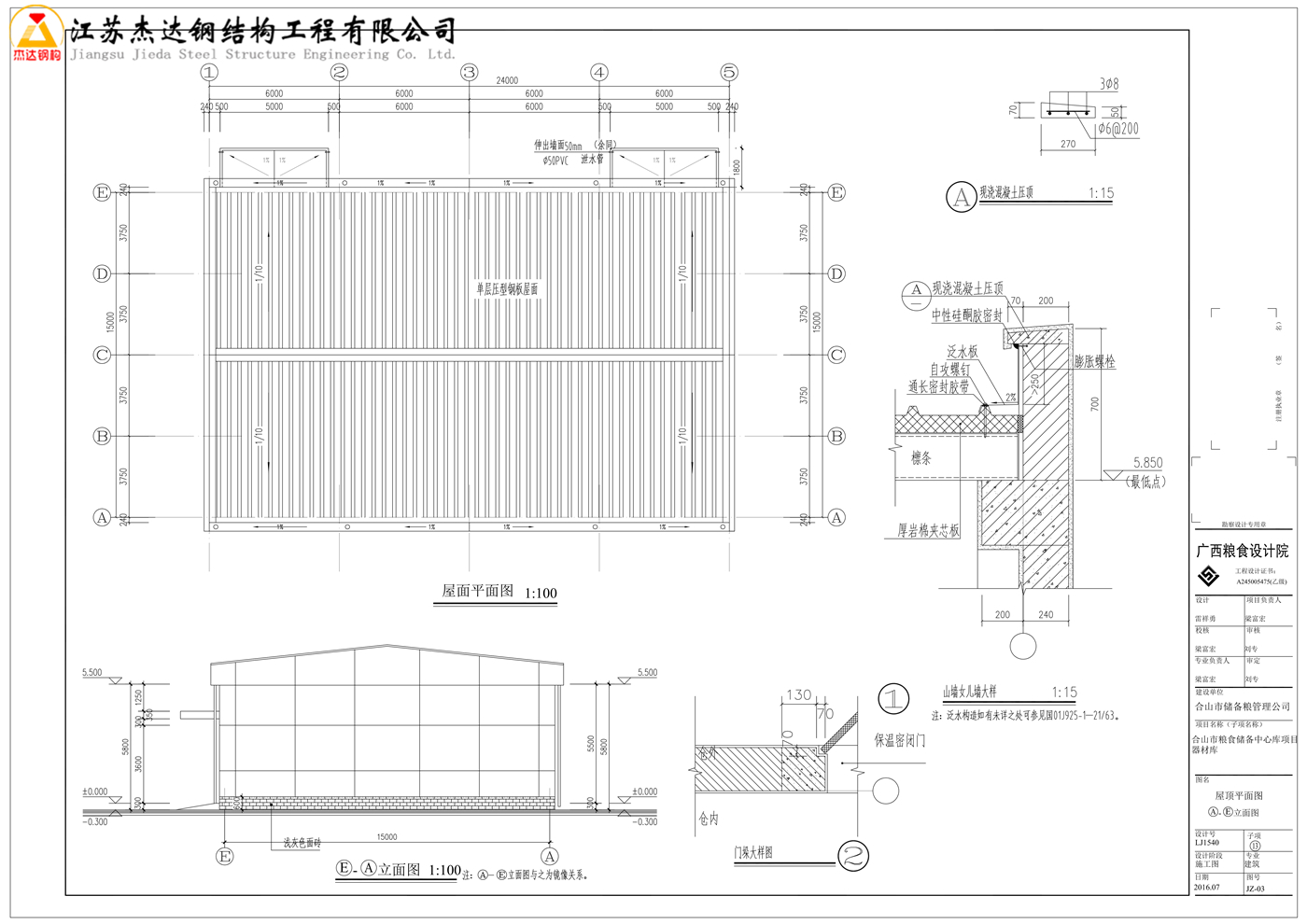

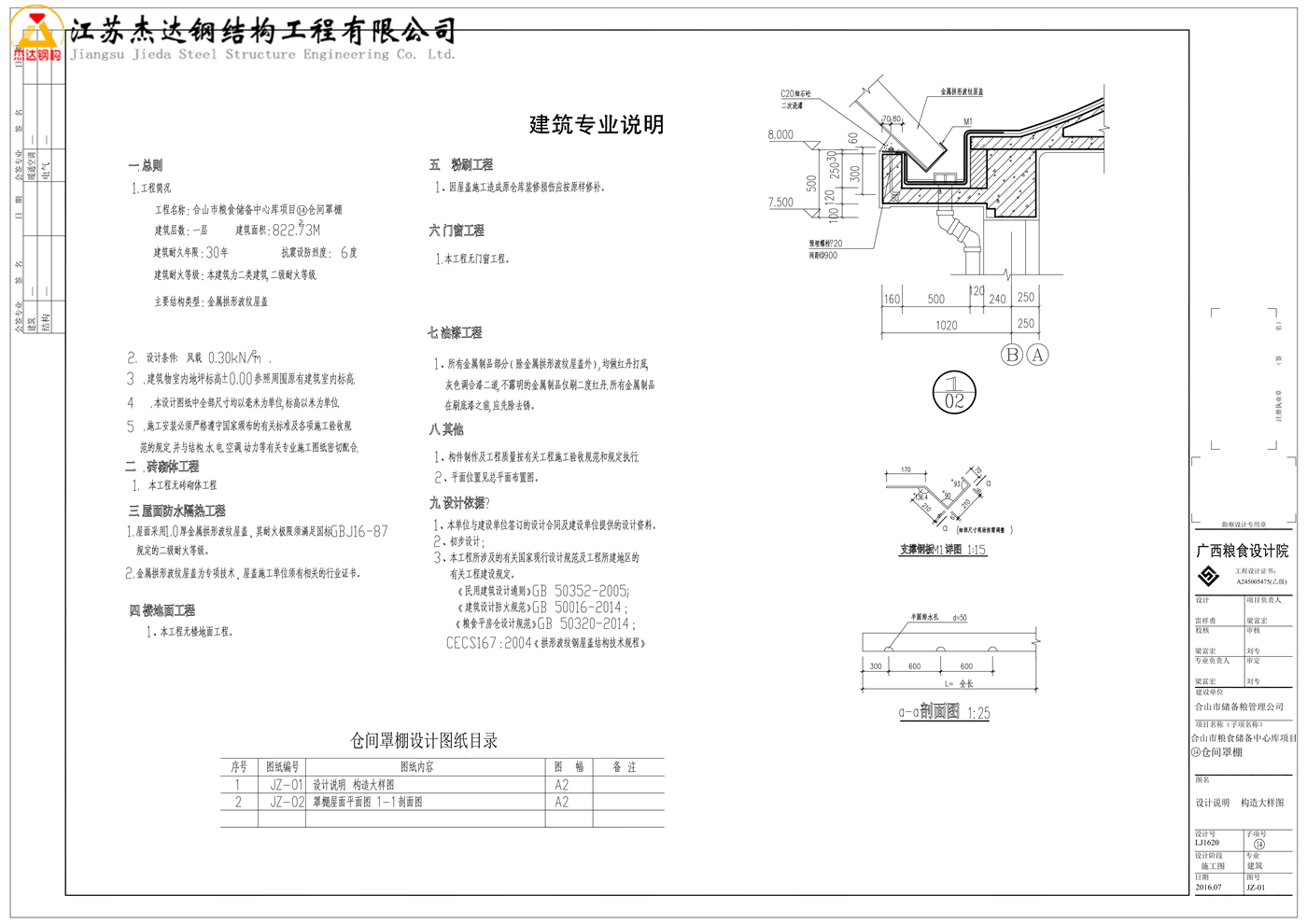

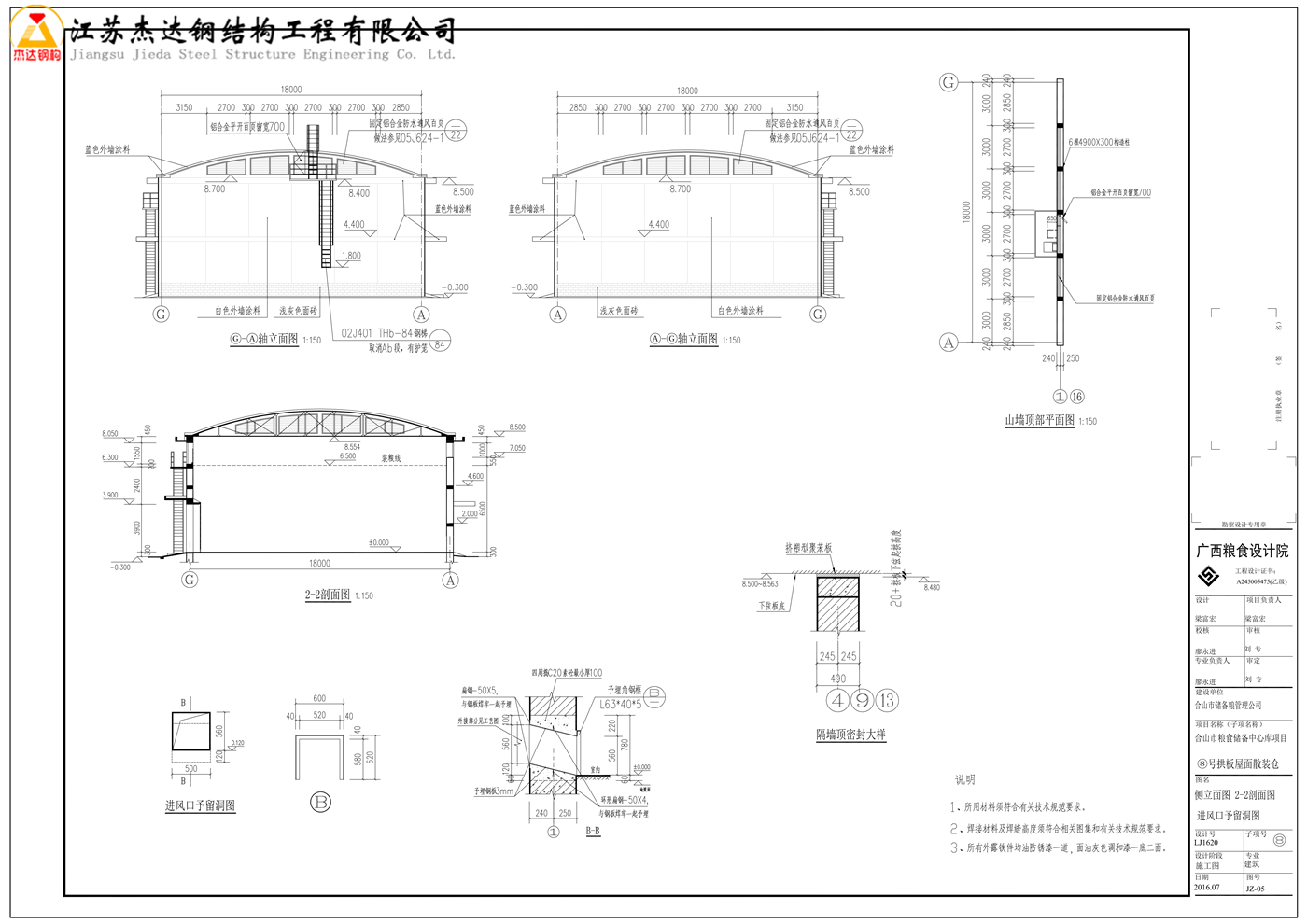

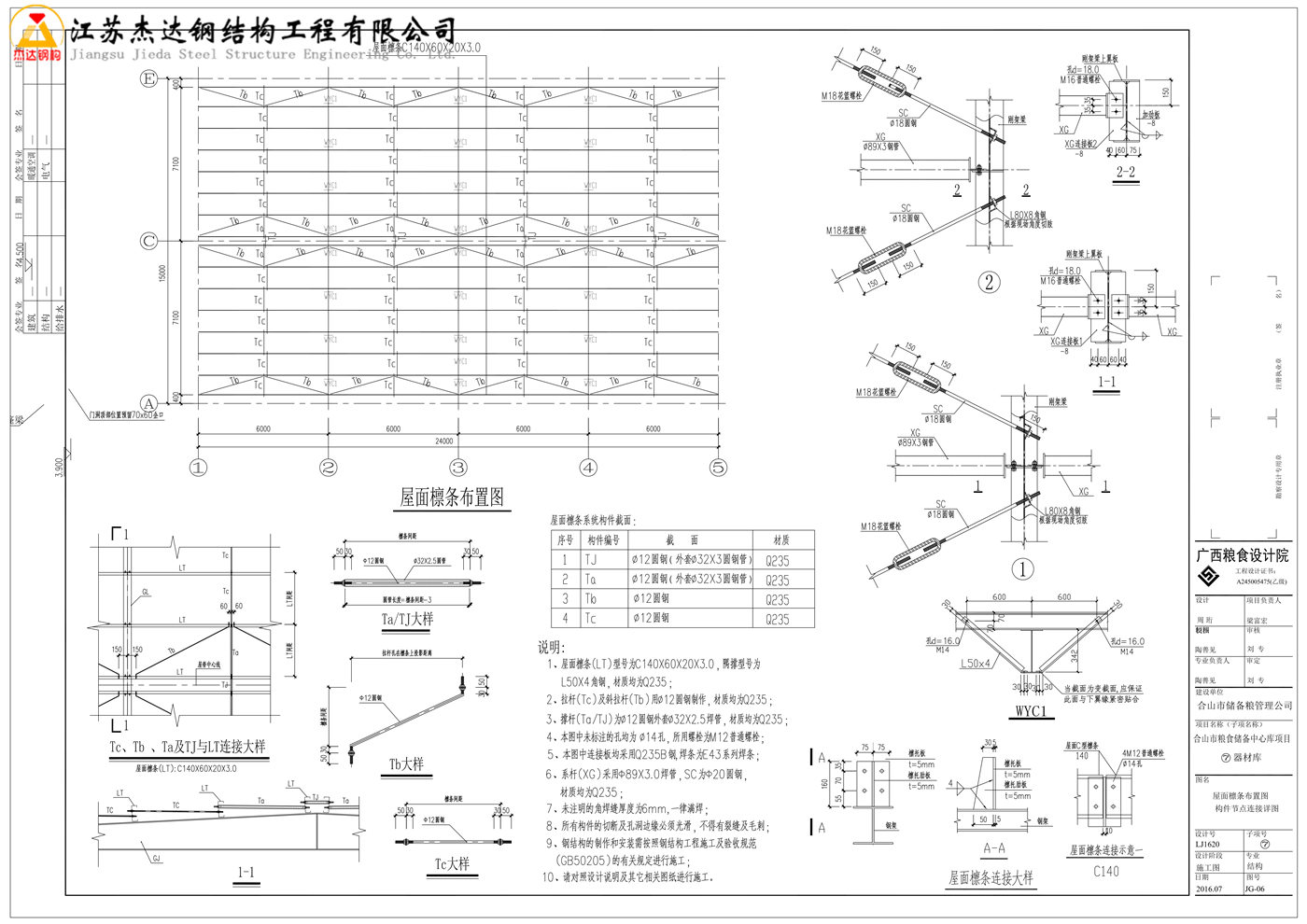

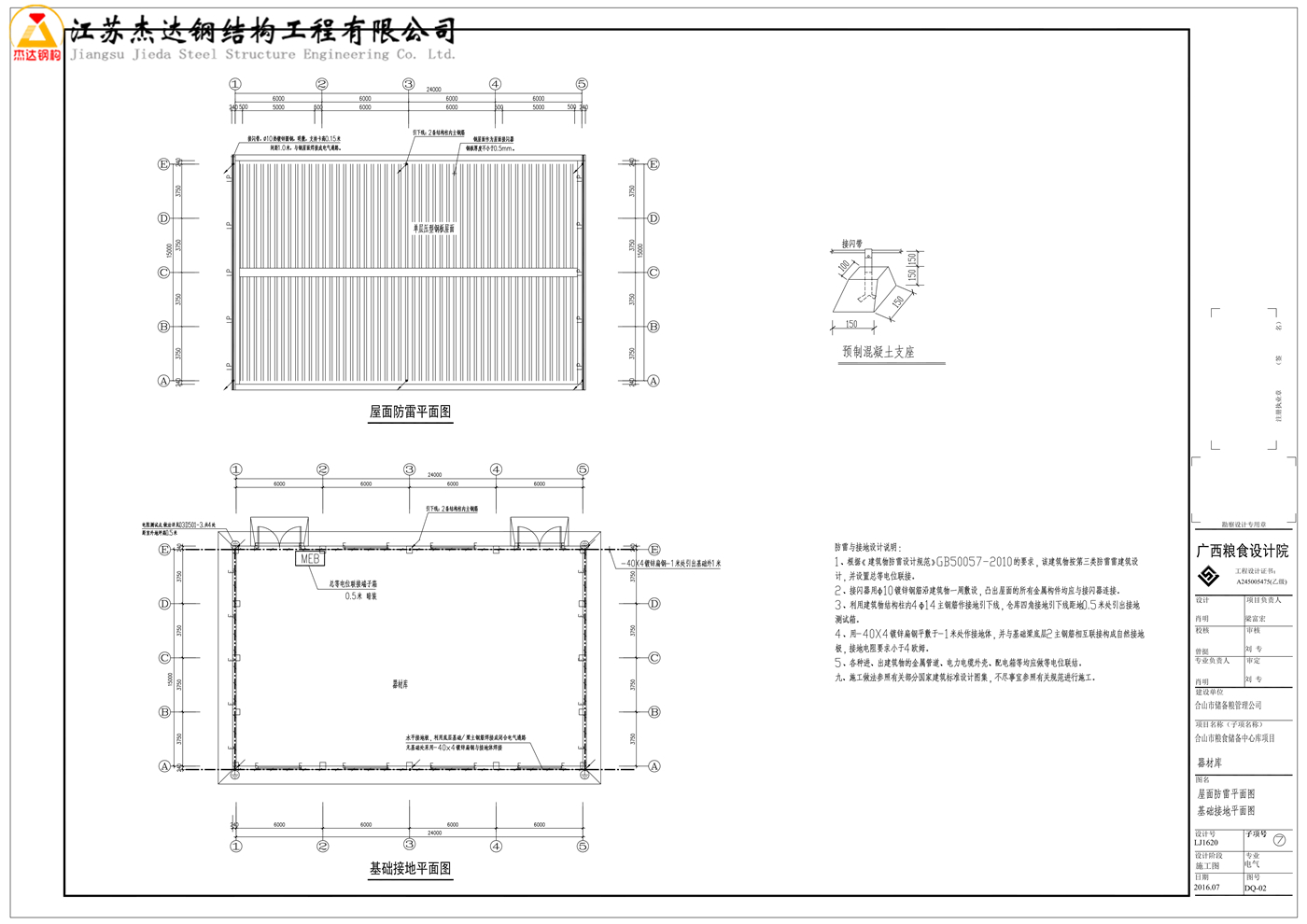

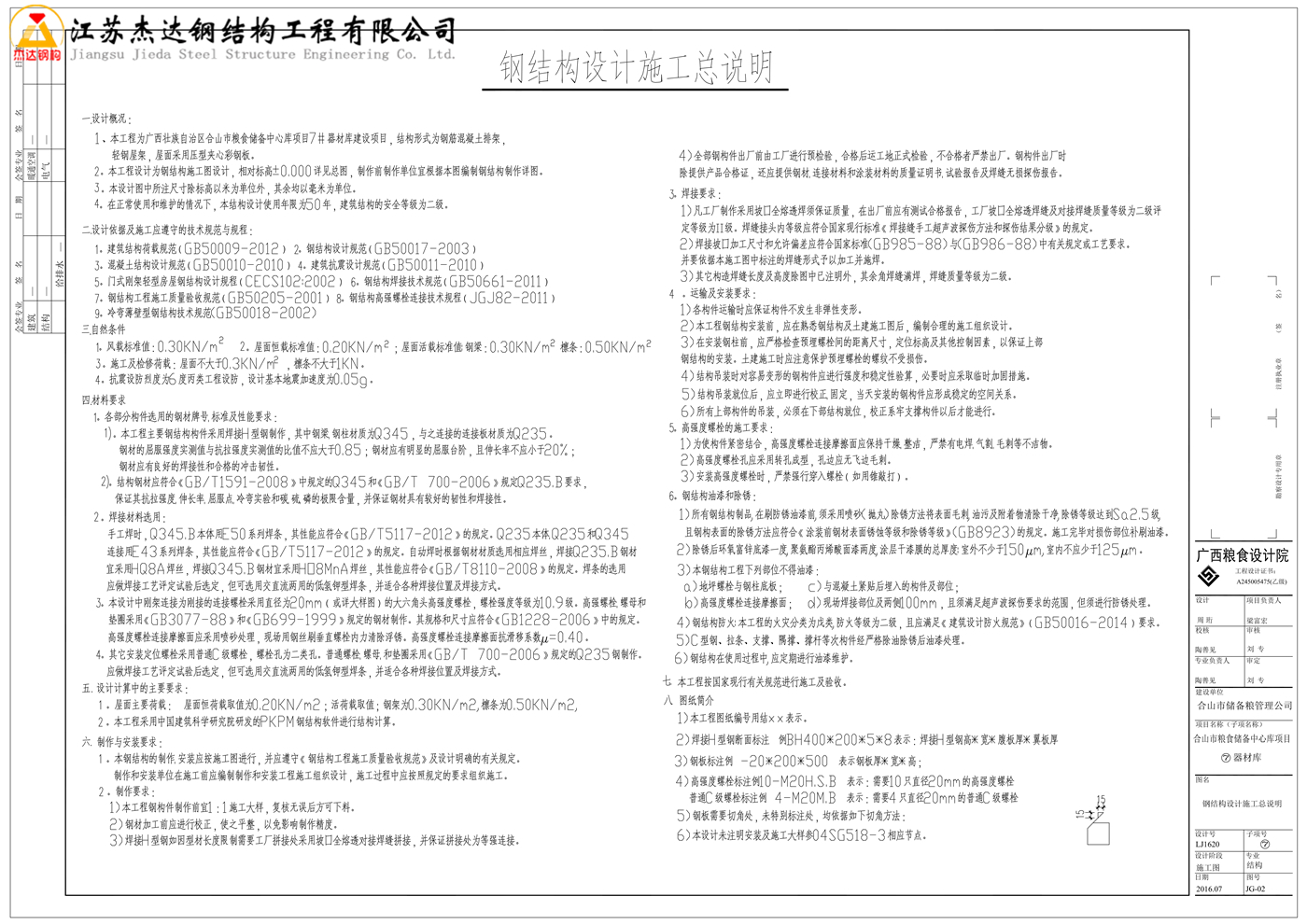

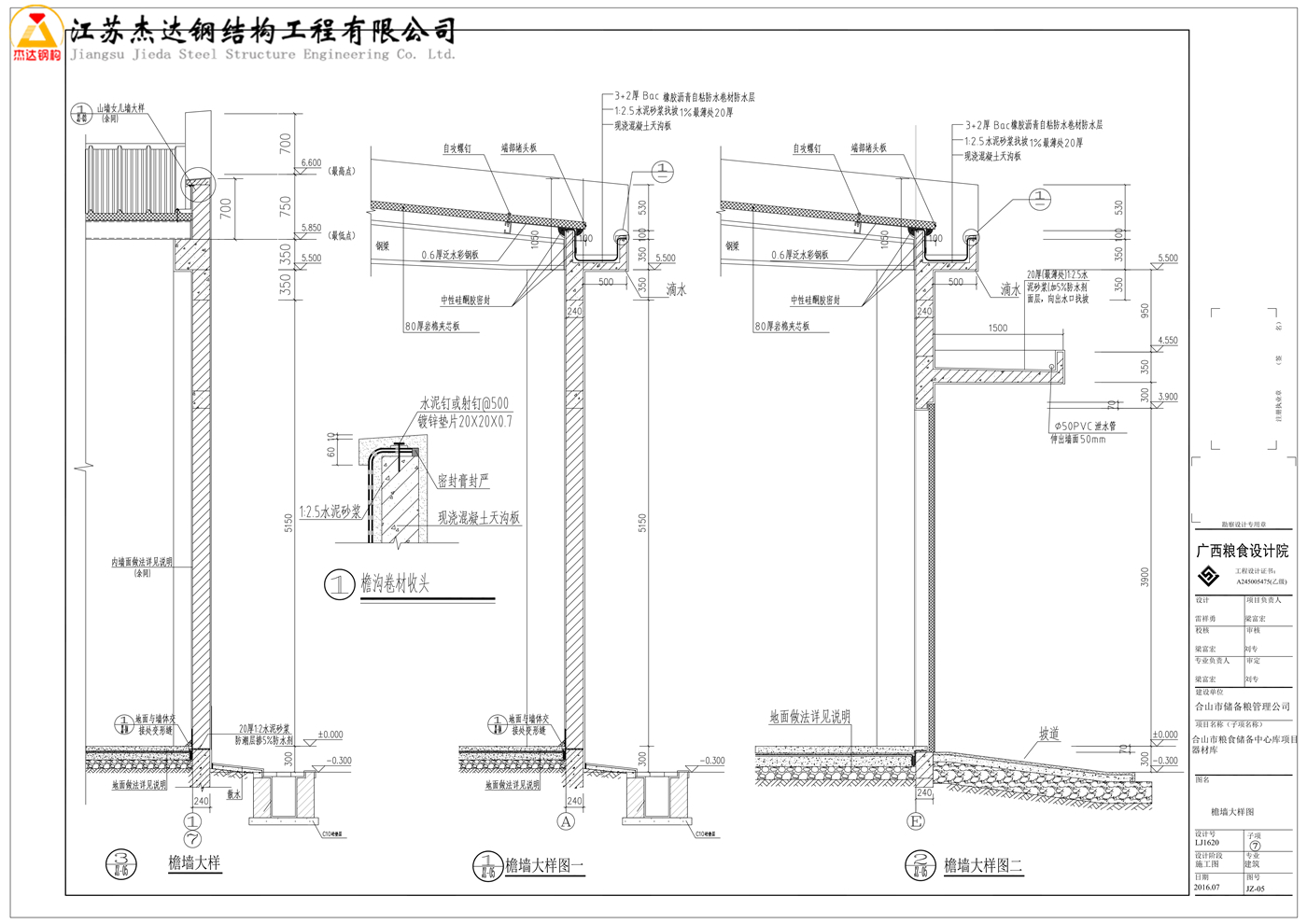

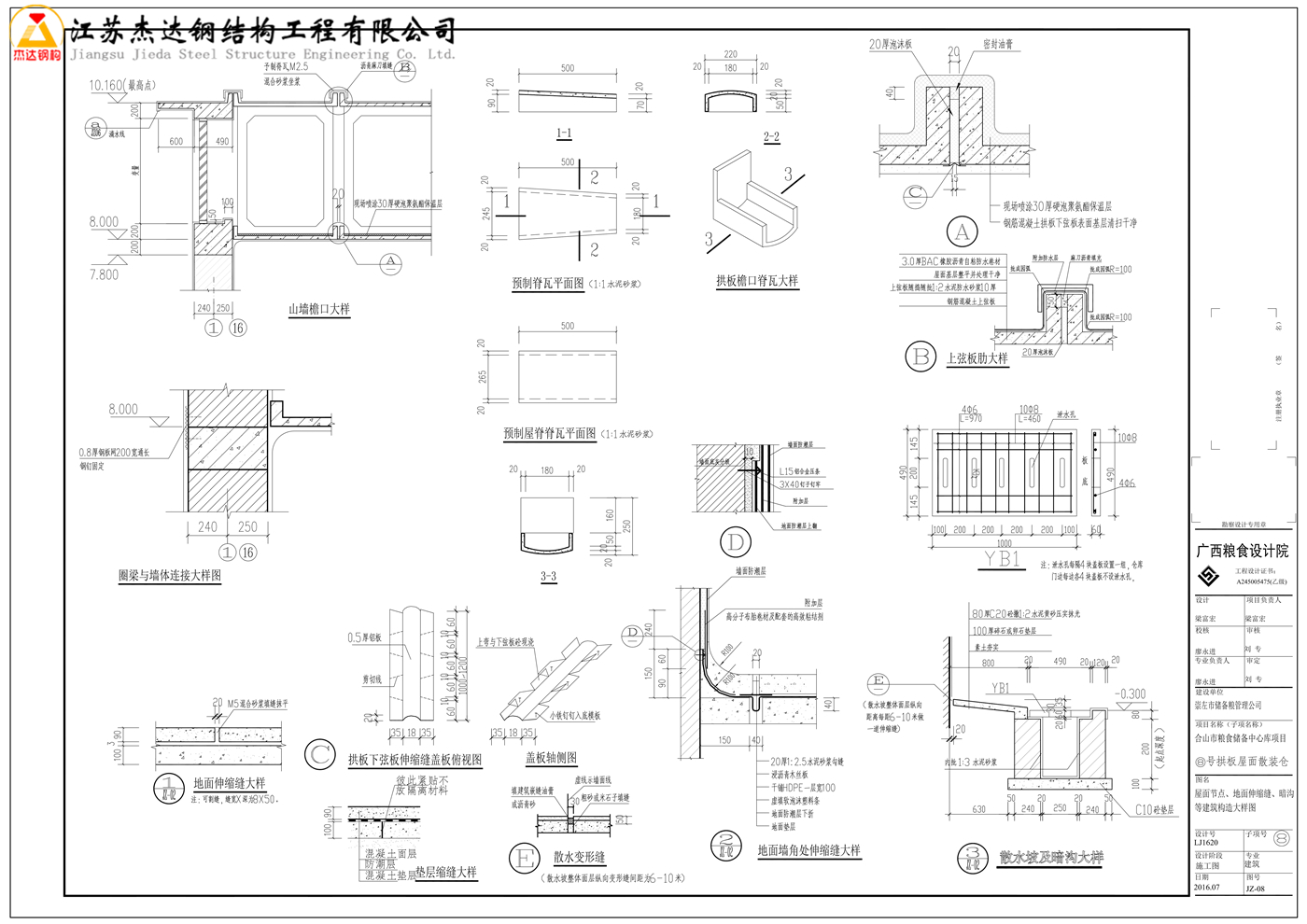

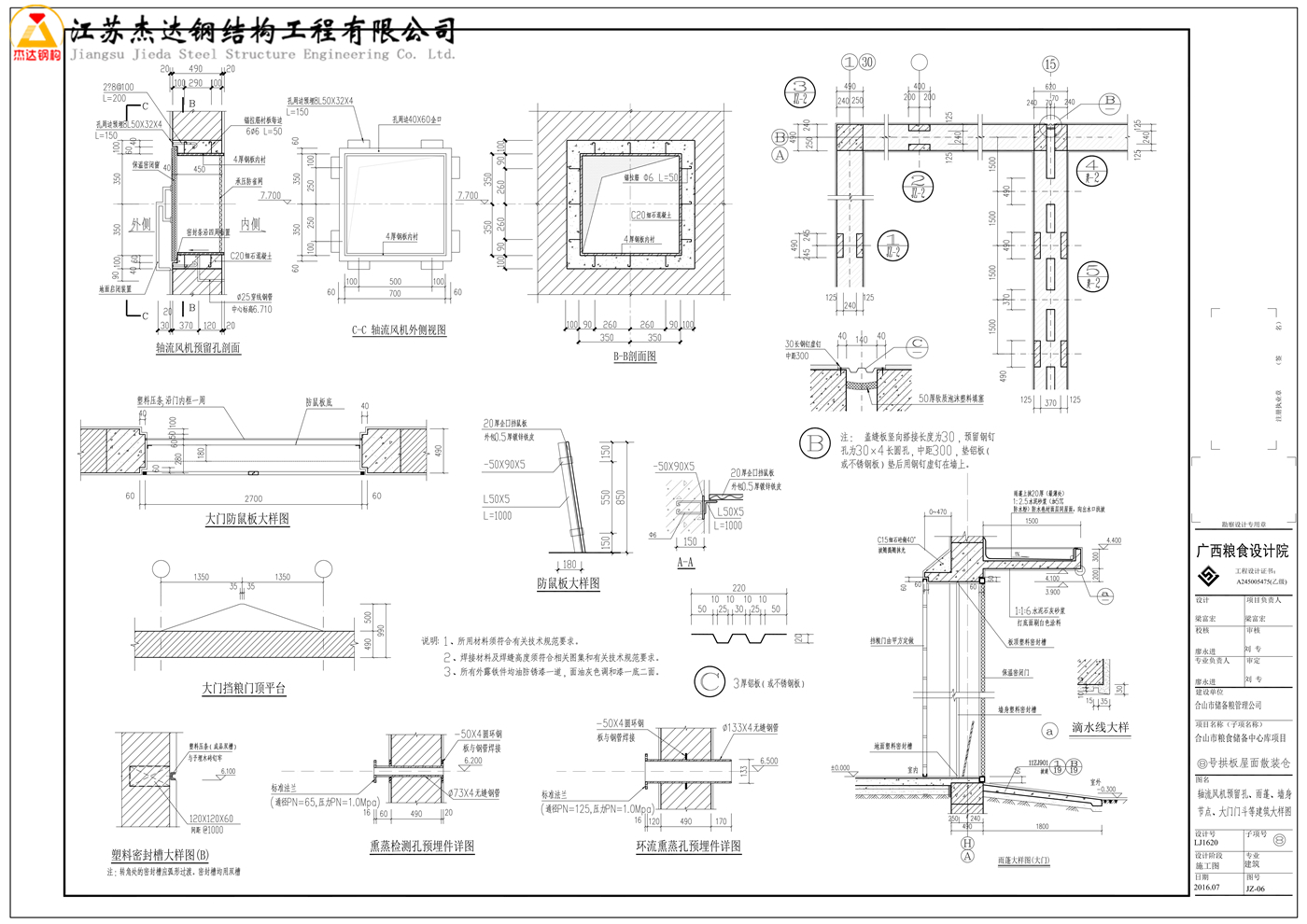

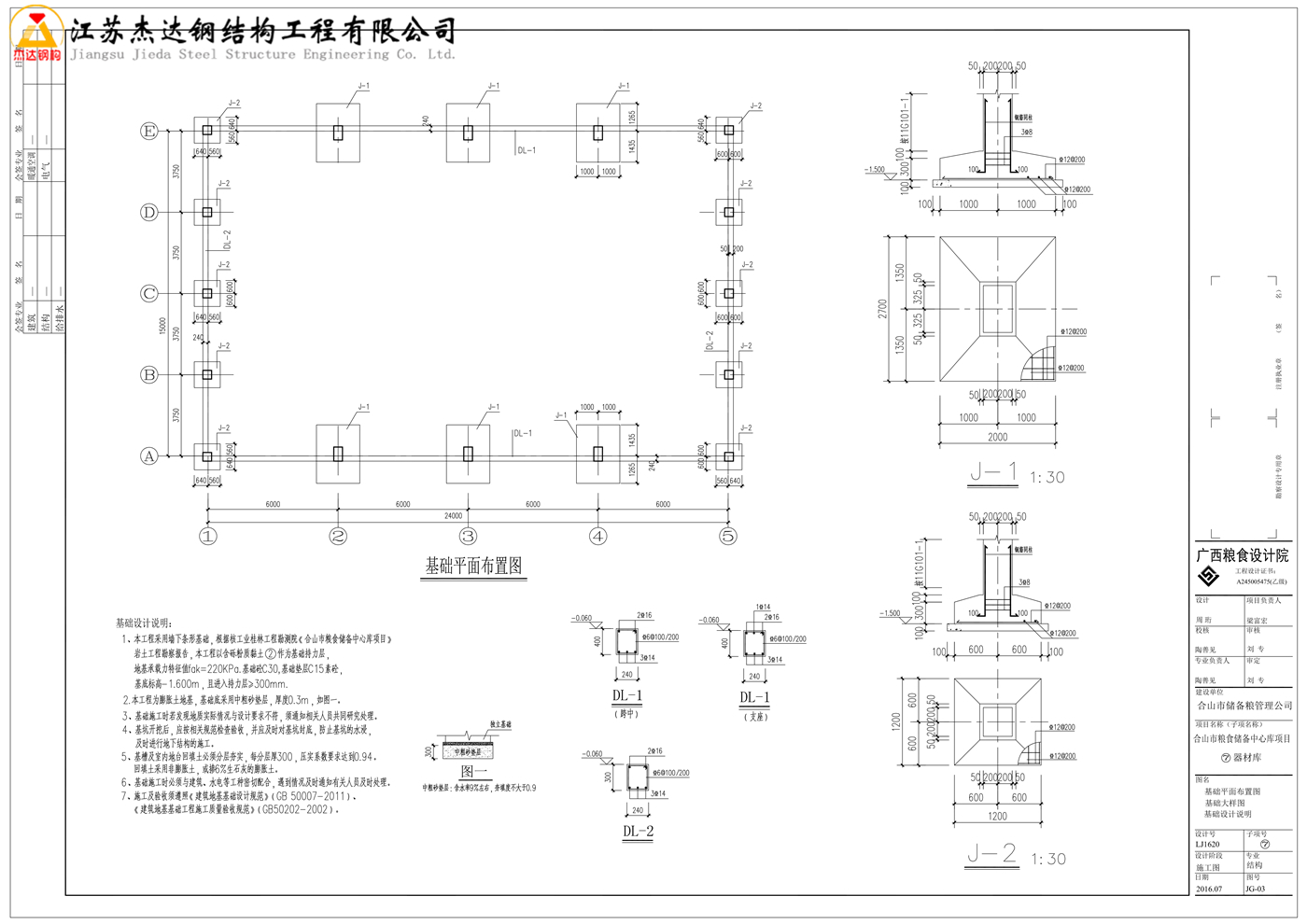

1.拱形屋顶仓间罩棚详图

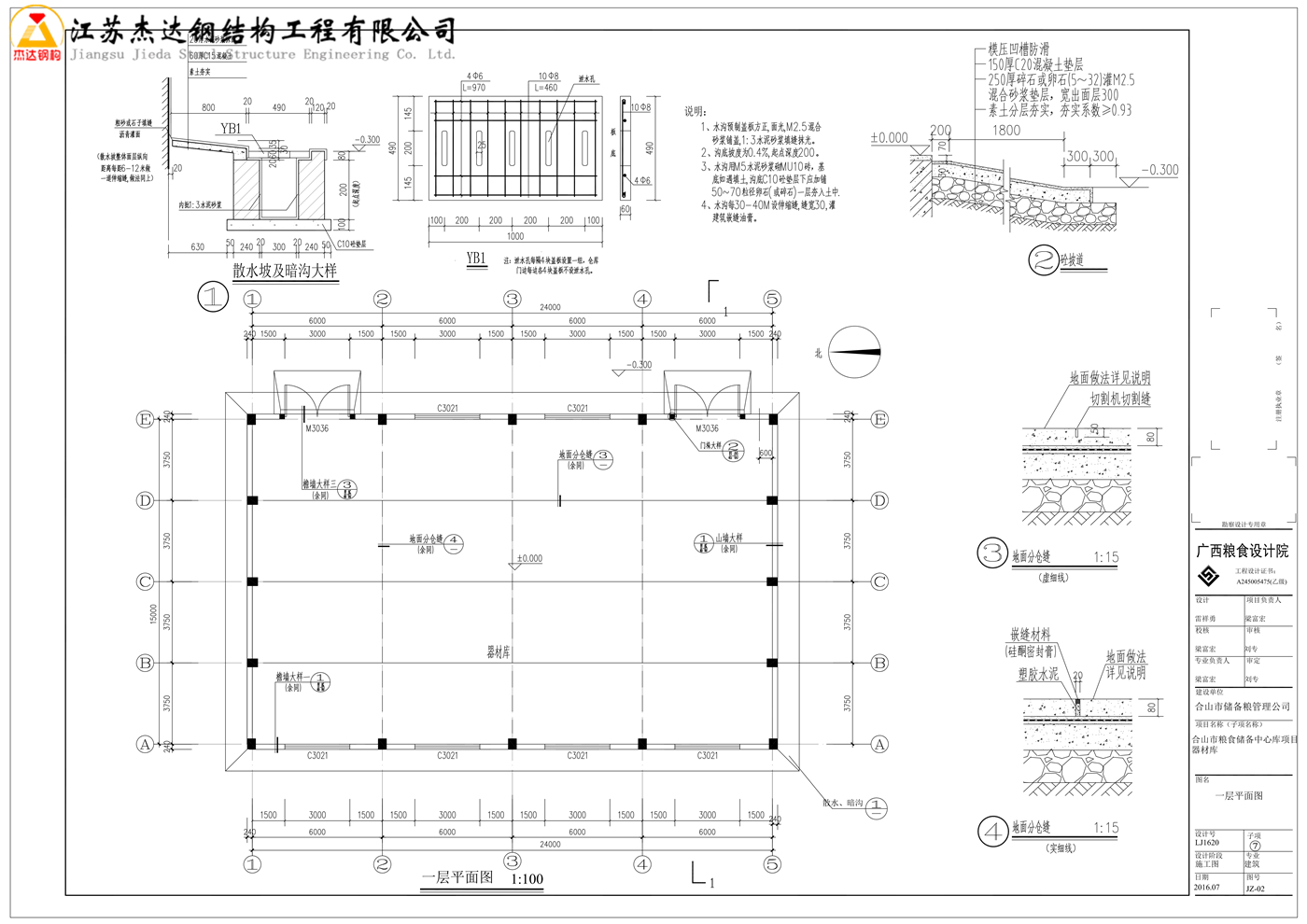

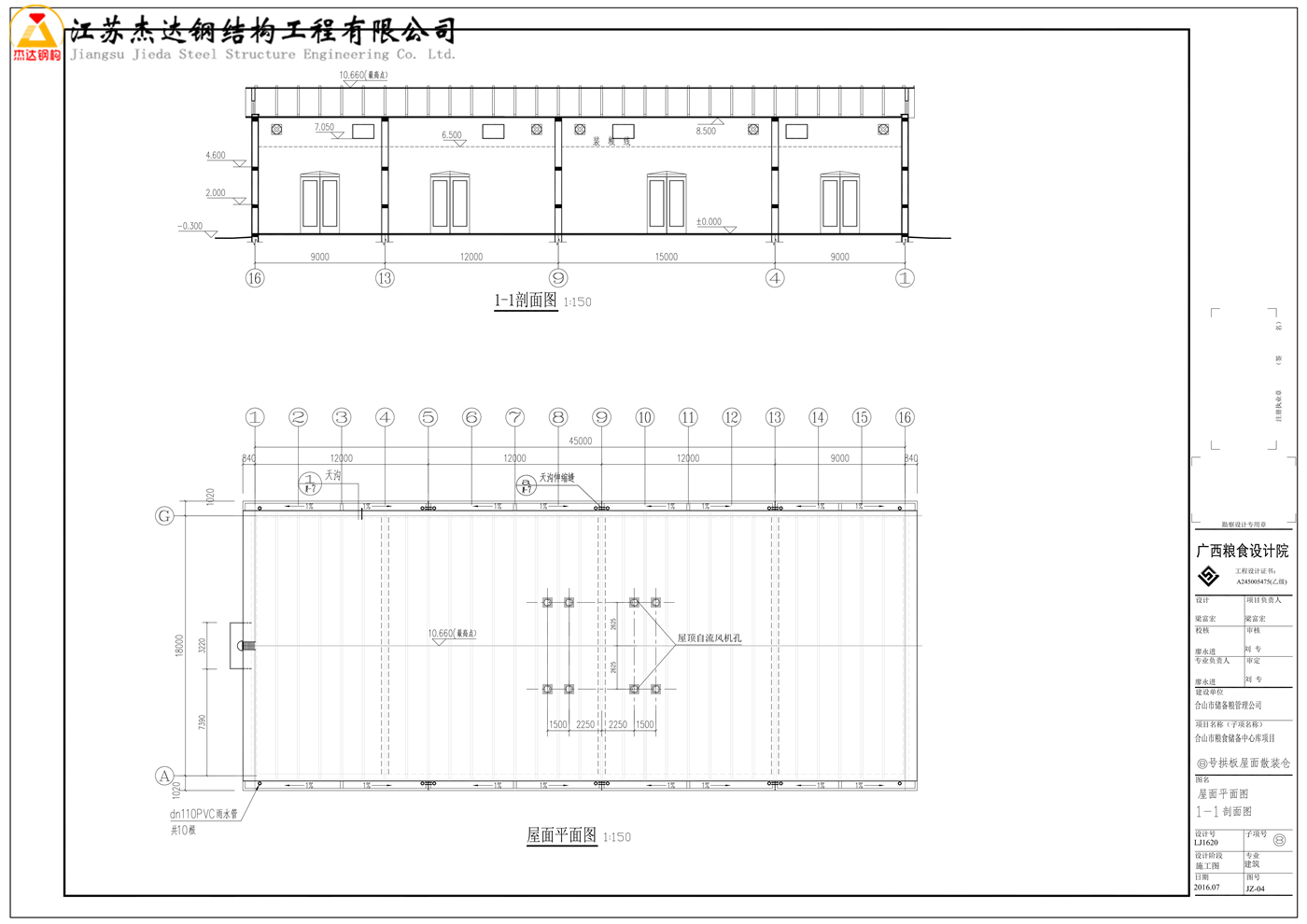

2.粮食储备库器材库图纸

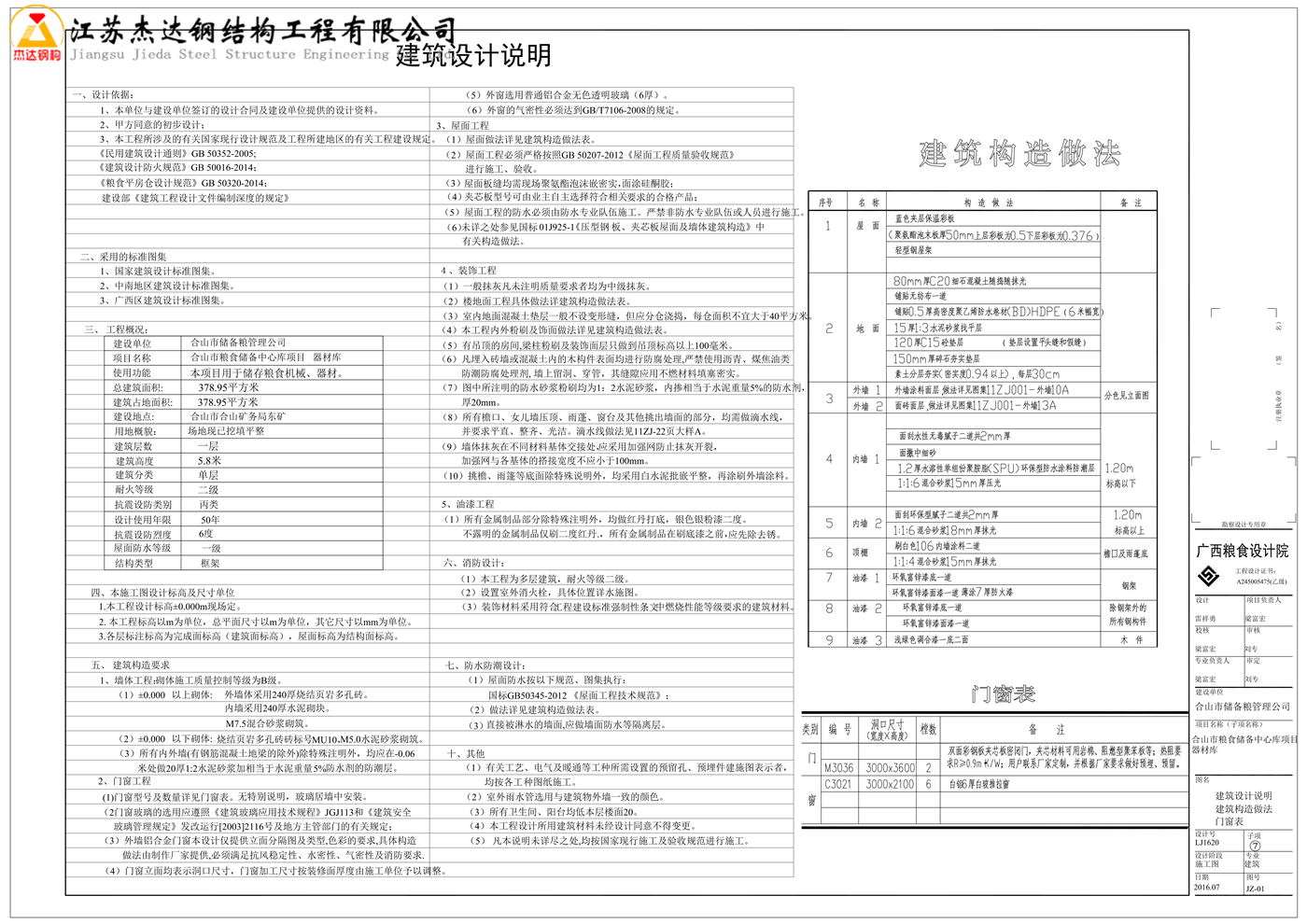

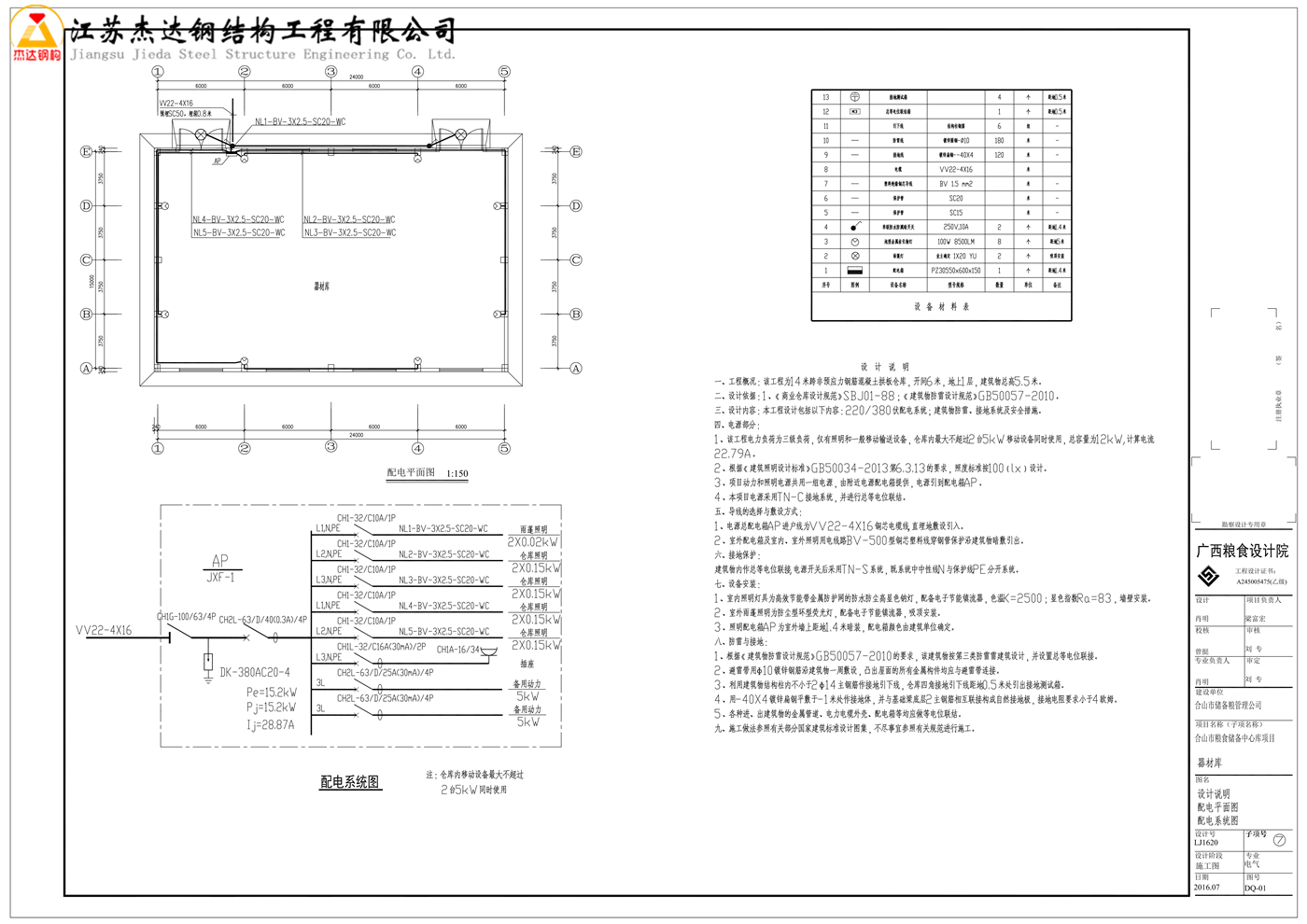

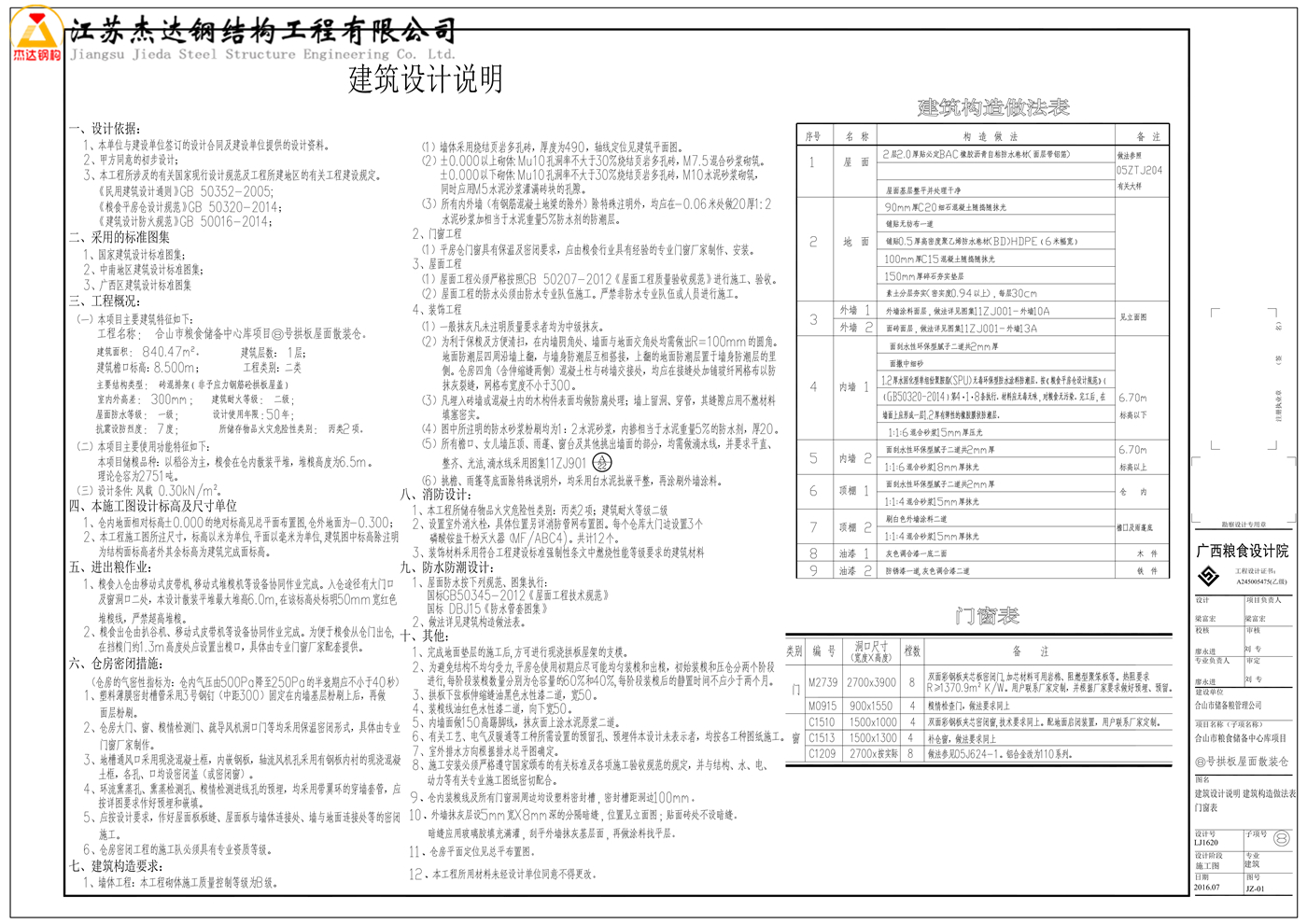

3.其余非拱形屋顶粮库建筑图

原仓间罩棚图中说明：

一.工程名称、建设单位、建设地点
工程名称：福建南安省级粮食储备库工程
建设单位：福建省储备粮管理有限公司
建设地点：福建省南安市官桥镇
二.平房仓概况
名称:21m跨钢筋混凝土拱板屋盖平房仓（A型平房仓）1338㎡金属拱形波纹屋盖
一总则
1.工程简况
工程名称:合山市粮食储备中心库项日〇仓间單棚建筑层数:一层建筑面积:822,g3M
建筑耐久年限:30年
建筑耐火等级:本建筑为二类建筑二级耐火等级,
主要结构类型:金属拱形波i交屋盖
2.设计条件风载0,30kN/t,,3,建筑物室内地i平标高±0,00参照周国原有建筑室内标高,
,本设计图纸中全部尺寸均以毫米为单1j标高以米为单位
施工安装必须严格連守国家颁布的有关标准及各项施工验收规
范的规定并与结构,水电,空调,动力等有关专业施工图纸密切配合,二,砖m工程
1,本工程无砖砌体工程
三屋面防水隔热工程
1.屋面采用1,0厚金属拱形波纹屋盖,其耐火极限须满足国本tBJ16-87
规定的二级耐火等级。
2.金属拱形波纹屋盖为专项技术,屋盖施工单位须有相关的行业证书。
建筑高度：9.0m（室外地坪至檐口高度）
建筑层数及使用性质：单层粮食储备仓
设计使用年限：50年。
建筑抗震设防烈度：7度。
三.建筑说明
1.本建筑在总平面中位置及室内地坪的绝对高程见总平面图，
2.室内外地坪高差300mm另行增加；外墙采用烧结实心砖（页岩砖或粉煤灰砖）；
3.铝合金防雨百叶窗选自05J624-1《百叶窗（一）》

粮食储备库建筑部分说明：

设计依据:

本单位与建设单位签订的设计合同及建设单位提供的设计资料。2、甲方同意的初步设计;了,本工程所涉及的有关国家现行设计规范及工程所建地区的有关工程建设规定。
《民用建筑设计通则)GB50352-2005;《粮食平房仓设计规范》GB50320-2014;《建筑设计防火规范)GB50016-2014;、采用的标准图集1.国家建筑设计标准图集;2、中南地区建筑设计标准图集;了、广西区建筑设计标准图集三、

工程概况:
(-)本项目主要建筑特征如下:
工程名称:合山市粮食储备中心库项目目号拱板屋面散装仓。建筑面积:840.47m2.建筑层数:1层;建筑橹口标商:8.500m;工程类别:二类主要结构类型:砖瀧排架(要予应力钢箱砼供板屋盖)室内外高差:300mm;建筑耐火等级:二级;屋面防水等级:一般;设计使用年限:50年;
抗震设防烈度:7度;所储存物品火灾危险性类别:两类妃页。(二)本项目主要使用功能特征如下:本项目储粮品种:以着谷为主，粮食在仓内散装平堆，堆粮高度为6.5m.理论仓容为2751吨。
(3)设计条件风载0.30kN/m.四、本施工图设计标高及尺寸单位
1.仓内地面相对标高士0.000的绝对标高见总平面有置图,仓外地面为-0.300;2、本工程施工图所注尺寸,标高以米为单位平面以毫米为单位建筑图中标高除注明为结构面标高者外其余标高为建筑完成面标高。五、进出粮作业:
1.粮食入仓由移动式皮带机移动式堆粮机等设备协同作业完成。入仓途径有大门口及窗洞口二处，本设计散装平堆最大堆高6.0m,在该标高处标明50mm宽红色堆粮线，严禁超高堆粮。
2、粮食出仓由扒谷机、移动式皮带机等设备协同作业完成。为便于粮食从会门出仓，在挡粮门约13m高度处应设置出粮口，具体由专业门窗厂家配套提供。六、仓房密闭措施:(仓房的气密性指标为:仓内气压B500Pa降至250Pa的半衰期应不小于40秒)1.塑料薄膜密封槽管采用3号钢钉(中距300)固定在内墙基层粉刷上后，再做面层粉刷。
2、仓房大门、窗、粮情检测门、疏导风机洞口门等均采用保温密闭形式,具体由专业门窗厂家制作。了、地槽通风口采用现浇混凝土框，内嵌钢板，轴流风机孔采用有钢板内村的现浇混凝土框，各孔。口均设密闭盖(或密闭窗)。
4、环流熏蒸孔。熏蒸检测孔。粮情检测进线孔的预理，均采用带翼环的穿墙套管，应按详图要求作好预理和嵌填。
5.应按设计要求，作好屋面板板缝、屋面板与墙体连接处，墙与地面连接处等的密闭施工.
6、仓房密闭工程的施工队必须具有专业资质等级。七、建筑构造要求:
1,墙体工程:本工程砌体施工质量控制等级为B级。
(1)墙体采用烧结页岩多孔砖，厚度为490，轴线定位见建筑平面图。
(2)10.000以上动体Mu10孔洞率不大于30%烧结页岩多孔砖。M7.5混合砂浆砌筑。士0.000以下砌体Mu10孔洞率不大于30%烧结页岩多孔砖，M10本泥砂浆砌筑，同时应用M5水泥沙浆灌满砖块的孔隙。
(3)所有内外墙(有钢筋混凝土地梁的除外)除特殊注明外，均应在-0.06米处做20厚1:2水泥砂浆加相当于水泥重量5%防水剂的防潮层。2、门窗工程
(1)平房仓门窗具有保温及密闭要求，应由粮食行业具有经验的专业门窗厂家制作、安装。了.屋面工程
(1)屋面工程必须严格按照CB50207-2012《屋面工程质量验收规范》进行施工、验收。<(2)屋面工程的防水必须由防本专业队伍施工。严禁非防水专业队伍或人员进行施工。4,装饰工程
(1)一般抹灰凡未注明质量要求者均为中级抹灰。
(2)为利于保粮及方便清扫，在内墙阴角处,墙面与地面交角处均需做出R=100mm的圈角。地面防潮层四周沿墙上翻，与墙身防潮层互相搭接，上翻的地面防潮层置于墙身防潮层的里侧。仓房四角(合伸缩缝两侧)混凝士柱与砖墙交接处，为应在接缝处加铺玻纤网格布以防抹灰裂缝，网格布宽度不小于300.
(3)凡埋入砖墙或混凝士内的木构件表面均做防腐处理;墙上留洞、穿管，其缝腺应用不愿材料填塞密实。
(4)图中所注明的防水砂浆粉刷均为:2水泥砂梁，内掺相当于水泥重量5%的防水剂。早20。(5)所有檐口、女儿墙压顶、雨蓬、窗台及其他挑出墙面的部分，均需做滴水线，并要求平直、整齐、光法,浦水线采用图集11ZJ901
(6)挑糖、雨篷等底面除特殊说明外，均采用白水泥批嵌平整，再涂刷外墙涂料。消防设计:
本工程所储存物品火灾危险性类别:丙类2项;建筑耐火等级二级
2.设置室外消火栓，具体位置另详消防管网布置图。每个仓库大门边设置3个磷酸铵盐干粉灭火器OMF/ABC4).共计12个。
了、装饰材料采用符合工程建设标准强制性条文中燃烧性鴕等级要求的建筑材料防水防潮设计:屋面防水按下列规范、图集执行:
国标CB50345-2012《屋面工程技术规范》国标DBJ15《防水管套图集)2、做法详见建筑构造做法表。

其他:
1,完成地面垫层的施工后,方可进行现浇拱板屋架的支模。
2.为避免结构不均匀受力平房仓使用初期应尽可能均与装机和出粮，初始装粮和压仓分两个阶段进行，每阶段装粮数量分别为仓容量的60%和40%,每阶段装粮后的静置时间不应少于两个月。了、拱板下弦板伸縮縫油黑色水性漆二道，宽50.4.装粮线油红色水性漆二道，向下宽50.
5.内墙面做150高踢脚线，抹灰西上涂水泥原染二道。
6、有关工艺电气及暖通等工种所需设置的预留孔预理件本设计未表示者，均按各工种图级施工7.室外排水方向根据排水总平图确定。
8、施工安装必须严格遵守国家颁布的有关标准及各项施工验收规范的规定。并与结构、水、电、动力等有关专业施工图纸密切配合。
9.仓内装核线及所有门窗洞周边均设塑料密封槽,密封槽距涧边100mm。
10.外墙抹灰层设5mm宽X8mm深的分隔暗缝,位置见立面图;贴面砖处不设暗缝。暗縫应用玻璃胶填充满灌,刮平外墙抹灰基层面，再做涂料找平层。11.仓房平面定位见总平布置图。
12.本工程所用材料未经设计单位同意不得更改。
