浙江杭州建德14米跨拱形屋顶图纸

拱形屋顶厂家 2018-07-11 10:59:59 图纸图集 2537 ℃ 0 评论

杰达钢构一句话总结：

该拱形屋顶工程位于浙江省杭州市建德市粮食储备库内，跨度14米，分为两栋，其中一栋航都50米，另外一栋长度48米，使用上海宝钢铁青灰色彩涂卷制作安装。

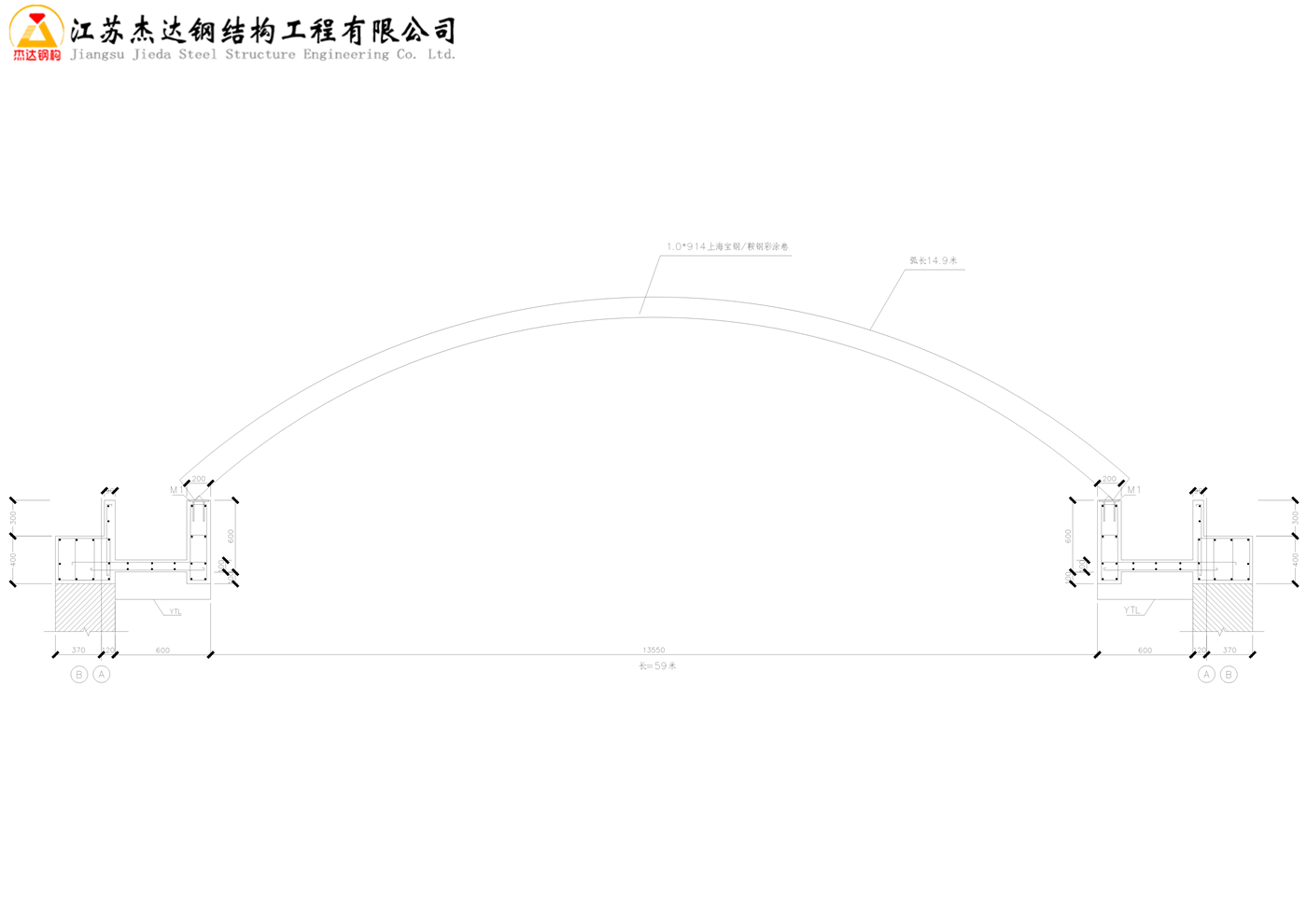

拱形屋顶CAD图纸：

原仓间罩棚图中说明：

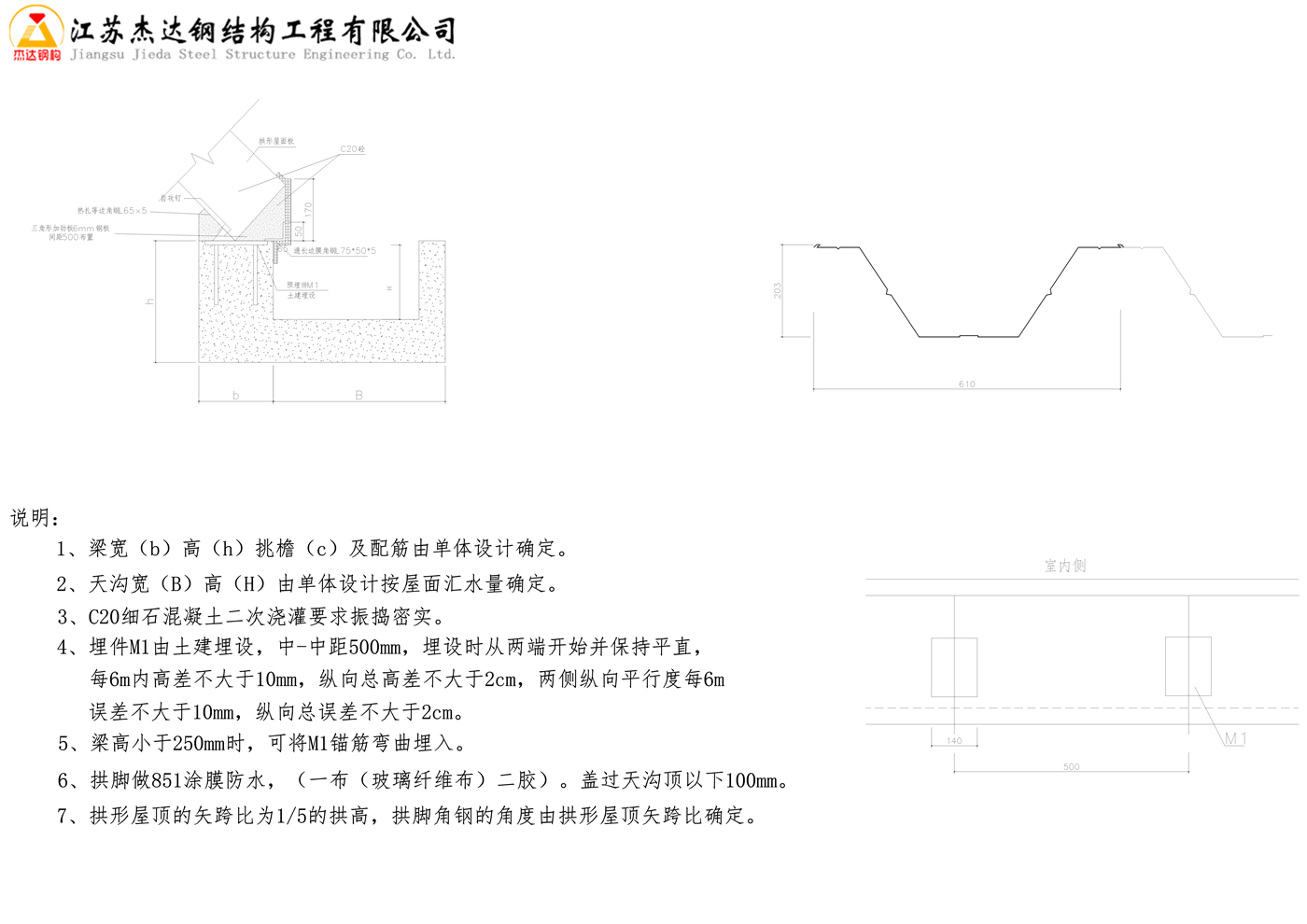

拱形屋顶说明：

1、梁宽（b）高（h）挑檐（c）及配筋由单体设计确定。

2、天沟宽（B）高（H）由单体设计按屋面汇水量确定。

3、C20细石混凝土二次浇灌要求振捣密实。

4、埋件M1由土建埋设，中-中距500mm，埋设时从两端开始并保持平直，

每6m内高差不大于10mm，纵向总高差不大于2cm，两侧纵向平行度每6m

误差不大于10mm，纵向总误差不大于2cm。

5、梁高小于250mm时，可将M1锚筋弯曲埋入。

6、拱脚做851涂膜防水，（一布（玻璃纤维布）二胶）。盖过天沟顶以下100mm。

7、拱形屋顶的矢跨比为1/5的拱高，拱脚角钢的角度由拱形屋顶矢跨比确定。
