这是杰达钢构2018年在杭州建德某粮食储备安装拱形屋顶的使用，在施工前，应业主要求，制作了这一份金属拱形波纹钢屋盖结构的设计报告，为结构的计算书。
本份计算书的出具时间为2018年4月24日，下面由杰达钢构技术员吴仕宽分享一下该拱形波纹钢屋盖计算书的详细内容。

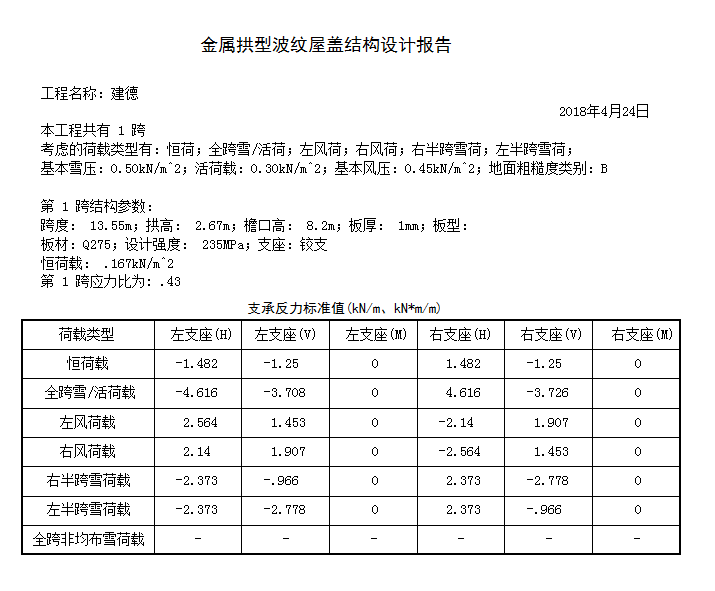

详细拱形屋顶工程计算书
2018年4月24日
设计主要依据:
1、《建筑结构荷载规范》(GB 50009-2001);
2、《建筑抗震设计规范》(GB 50011-2001);
3、《钢结构设计规范》(GBJ 17-88);
4、《冷弯薄壁型钢结构技术规范》(GBJ 17-87);
5、《拱型波纹钢屋盖结构技术规程》(CECS:XXXXX);
工程概况:
---------
本工程共有 1 跨
考虑的荷载类型有：恒荷；全跨雪/活荷；左风荷；右风荷；右半跨雪荷；左半跨雪荷；
基本雪压：0.50kN/m^2；活荷载：0.30kN/m^2；基本风压：0.45kN/m^2；地面粗糙度类别：B
第 1 跨结构参数：
跨度： 13.55m；拱高： 2.67m；檐口高： 8.2m；板厚： 1mm；板型：
板材：Q275；设计强度： 235MPa；支座：铰支
恒荷载： .167kN/m^2
计算结果：
--------
结构: 1
工况：1.2恒载
-------------
最大应力比为:0.03
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 2.324 -0.088 0.001 -2.291 0.124 -0.027
02 2.293 -0.067 0.027 -2.260 0.105 -0.049
03 2.262 -0.048 0.049 -2.231 0.087 -0.066
04 2.232 -0.031 0.066 -2.201 0.070 -0.079
05 2.202 -0.015 0.079 -2.173 0.056 -0.087
06 2.173 -0.001 0.087 -2.145 0.042 -0.093
07 2.145 0.012 0.093 -2.117 0.030 -0.095
08 2.117 0.023 0.095 -2.091 0.019 -0.095
09 2.090 0.033 0.095 -2.065 0.010 -0.092
10 2.064 0.042 0.092 -2.040 0.002 -0.087
11 2.039 0.049 0.087 -2.016 -0.005 -0.080
12 2.015 0.056 0.080 -1.993 -0.011 -0.072
13 1.992 0.061 0.072 -1.971 -0.016 -0.062
14 1.970 0.065 0.062 -1.950 -0.019 -0.052
15 1.949 0.068 0.052 -1.930 -0.022 -0.040
16 1.928 0.070 0.040 -1.911 -0.023 -0.029
17 1.910 0.071 0.029 -1.893 -0.024 -0.017
18 1.892 0.071 0.017 -1.876 -0.024 -0.005
19 1.875 0.070 0.005 -1.861 -0.023 0.007
20 1.860 0.069 -0.007 -1.847 -0.021 0.018
21 1.846 0.067 -0.018 -1.834 -0.018 0.029
22 1.833 0.064 -0.029 -1.822 -0.016 0.038
23 1.821 0.061 -0.038 -1.812 -0.012 0.048
24 1.811 0.057 -0.048 -1.803 -0.008 0.056
25 1.802 0.053 -0.056 -1.796 -0.004 0.063
26 1.795 0.049 -0.063 -1.789 0.001 0.069
27 1.789 0.044 -0.069 -1.784 0.006 0.074
28 1.784 0.038 -0.074 -1.781 0.011 0.077
29 1.781 0.033 -0.077 -1.779 0.017 0.079
30 1.779 0.028 -0.079 -1.778 0.022 0.080
31 1.778 0.022 -0.080 -1.779 0.028 0.079
32 1.779 0.017 -0.079 -1.781 0.033 0.077
33 1.781 0.011 -0.077 -1.784 0.038 0.074
34 1.784 0.006 -0.074 -1.789 0.044 0.069
35 1.789 0.001 -0.069 -1.795 0.049 0.063
36 1.796 -0.004 -0.063 -1.802 0.053 0.056
37 1.803 -0.008 -0.056 -1.811 0.057 0.048
38 1.812 -0.012 -0.048 -1.821 0.061 0.038
39 1.822 -0.016 -0.038 -1.833 0.064 0.029
40 1.834 -0.018 -0.029 -1.846 0.067 0.018
41 1.847 -0.021 -0.018 -1.860 0.069 0.007
42 1.861 -0.023 -0.007 -1.875 0.070 -0.005
43 1.876 -0.024 0.005 -1.892 0.071 -0.017
44 1.893 -0.024 0.017 -1.910 0.071 -0.029
45 1.911 -0.023 0.029 -1.928 0.070 -0.040
46 1.930 -0.022 0.040 -1.949 0.068 -0.052
47 1.950 -0.019 0.052 -1.970 0.065 -0.062
48 1.971 -0.016 0.062 -1.992 0.061 -0.072
49 1.993 -0.011 0.072 -2.015 0.056 -0.080
50 2.016 -0.005 0.080 -2.039 0.049 -0.087
51 2.040 0.002 0.087 -2.064 0.042 -0.092
52 2.065 0.010 0.092 -2.090 0.033 -0.095
53 2.091 0.019 0.095 -2.117 0.023 -0.095
54 2.117 0.030 0.095 -2.145 0.012 -0.093
55 2.145 0.042 0.093 -2.173 -0.001 -0.087
56 2.173 0.056 0.087 -2.202 -0.015 -0.079
57 2.201 0.070 0.079 -2.232 -0.031 -0.066
58 2.231 0.087 0.066 -2.262 -0.048 -0.049
59 2.260 0.105 0.049 -2.293 -0.067 -0.027
60 2.291 0.124 0.027 -2.324 -0.088 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0002
02 -0.033 0.030 0.0002
03 -0.063 0.059 0.0002
04 -0.090 0.086 0.0001
05 -0.112 0.109 0.0001
06 -0.130 0.127 0.0001
07 -0.143 0.140 0.0001
08 -0.151 0.146 0.000
09 -0.154 0.145 0.000
10 -0.153 0.137 0.000
11 -0.148 0.122 -0.0001
12 -0.141 0.100 -0.0001
13 -0.130 0.072 -0.0001
14 -0.117 0.038 -0.0002
15 -0.103 -0.002 -0.0002
16 -0.089 -0.046 -0.0002
17 -0.074 -0.093 -0.0002
18 -0.059 -0.143 -0.0002
19 -0.046 -0.195 -0.0002
20 -0.033 -0.248 -0.0002
21 -0.022 -0.300 -0.0002
22 -0.013 -0.351 -0.0002
23 -0.005 -0.399 -0.0002
24 0.000 -0.444 -0.0002
25 0.004 -0.486 -0.0002
26 0.006 -0.522 -0.0001
27 0.007 -0.552 -0.0001
28 0.006 -0.577 -0.0001
29 0.005 -0.594 -0.0001
30 0.002 -0.605 0.000
31 -0.001 -0.609 0.000
32 -0.003 -0.605 0.000
33 -0.006 -0.594 0.0001
34 -0.007 -0.577 0.0001
35 -0.008 -0.552 0.0001
36 -0.007 -0.522 0.0001
37 -0.005 -0.486 0.0002
38 -0.001 -0.444 0.0002
39 0.004 -0.399 0.0002
40 0.012 -0.351 0.0002
41 0.021 -0.300 0.0002
42 0.032 -0.248 0.0002
43 0.045 -0.195 0.0002
44 0.058 -0.143 0.0002
45 0.073 -0.093 0.0002
46 0.088 -0.046 0.0002
47 0.102 -0.002 0.0002
48 0.116 0.038 0.0002
49 0.129 0.072 0.0001
50 0.140 0.100 0.0001
51 0.147 0.122 0.0001
52 0.152 0.137 0.000
53 0.153 0.145 0.000
54 0.150 0.146 0.000
55 0.142 0.140 -0.0001
56 0.129 0.127 -0.0001
57 0.111 0.109 -0.0001
58 0.089 0.086 -0.0001
59 0.062 0.059 -0.0002
60 0.032 0.030 -0.0002
61 0.000 0.000 -0.0002
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.778 -1.500 -0.001 1.778 -1.500 0.001
工况：1.2恒荷载+1.4活/雪荷载
---------------------------
最大应力比为:0.15
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 10.568 -0.631 0.001 -10.534 0.668 -0.162
02 10.454 -0.512 0.162 -10.421 0.550 -0.294
03 10.339 -0.402 0.295 -10.307 0.441 -0.399
04 10.223 -0.300 0.399 -10.192 0.340 -0.479
05 10.106 -0.207 0.479 -10.077 0.247 -0.535
06 9.990 -0.122 0.535 -9.962 0.162 -0.571
07 9.875 -0.044 0.571 -9.847 0.086 -0.587
08 9.761 0.025 0.587 -9.734 0.018 -0.586
09 9.648 0.086 0.586 -9.622 -0.043 -0.570
10 9.537 0.140 0.570 -9.512 -0.096 -0.541
11 9.428 0.186 0.541 -9.405 -0.142 -0.500
12 9.322 0.225 0.500 -9.300 -0.180 -0.450
13 9.220 0.257 0.450 -9.198 -0.211 -0.391
14 9.120 0.282 0.391 -9.100 -0.236 -0.327
15 9.025 0.301 0.327 -9.006 -0.254 -0.258
16 8.933 0.313 0.258 -8.916 -0.266 -0.186
17 8.847 0.320 0.186 -8.830 -0.273 -0.112
18 8.765 0.321 0.112 -8.749 -0.274 -0.038
19 8.688 0.317 0.038 -8.674 -0.269 0.035
20 8.616 0.308 -0.035 -8.603 -0.260 0.106
21 8.550 0.295 -0.106 -8.539 -0.247 0.173
22 8.491 0.278 -0.173 -8.480 -0.229 0.236
23 8.437 0.257 -0.236 -8.427 -0.208 0.294
24 8.389 0.233 -0.294 -8.381 -0.183 0.346
25 8.348 0.206 -0.346 -8.341 -0.156 0.391
26 8.313 0.176 -0.391 -8.307 -0.126 0.428
27 8.285 0.145 -0.428 -8.280 -0.095 0.458
28 8.264 0.112 -0.458 -8.260 -0.062 0.480
29 8.249 0.077 -0.480 -8.247 -0.027 0.493
30 8.242 0.043 -0.493 -8.241 0.007 0.497
31 8.241 0.007 -0.497 -8.242 0.043 0.493
32 8.247 -0.027 -0.493 -8.249 0.077 0.480
33 8.260 -0.062 -0.480 -8.264 0.112 0.458
34 8.280 -0.095 -0.458 -8.285 0.145 0.428
35 8.307 -0.126 -0.428 -8.313 0.176 0.391
36 8.341 -0.156 -0.391 -8.348 0.206 0.346
37 8.381 -0.183 -0.346 -8.389 0.233 0.294
38 8.427 -0.208 -0.294 -8.437 0.257 0.236
39 8.480 -0.229 -0.236 -8.491 0.278 0.173
40 8.539 -0.247 -0.173 -8.550 0.295 0.106
41 8.603 -0.260 -0.106 -8.616 0.308 0.035
42 8.674 -0.269 -0.035 -8.688 0.317 -0.038
43 8.749 -0.274 0.038 -8.765 0.321 -0.112
44 8.830 -0.273 0.112 -8.847 0.320 -0.186
45 8.916 -0.266 0.186 -8.933 0.313 -0.258
46 9.006 -0.254 0.258 -9.025 0.301 -0.327
47 9.100 -0.236 0.327 -9.120 0.282 -0.391
48 9.198 -0.211 0.391 -9.220 0.257 -0.450
49 9.300 -0.180 0.450 -9.322 0.225 -0.500
50 9.405 -0.142 0.500 -9.428 0.186 -0.541
51 9.512 -0.096 0.541 -9.537 0.140 -0.570
52 9.622 -0.043 0.570 -9.648 0.086 -0.586
53 9.734 0.018 0.586 -9.761 0.025 -0.587
54 9.847 0.086 0.587 -9.875 -0.044 -0.571
55 9.962 0.162 0.571 -9.990 -0.122 -0.535
56 10.077 0.247 0.535 -10.106 -0.207 -0.479
57 10.192 0.340 0.479 -10.223 -0.300 -0.399
58 10.307 0.441 0.399 -10.339 -0.402 -0.295
59 10.421 0.550 0.294 -10.454 -0.512 -0.162
60 10.534 0.668 0.162 -10.568 -0.631 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0012
02 -0.209 0.204 0.0012
03 -0.402 0.402 0.0011
04 -0.574 0.586 0.0009
05 -0.719 0.746 0.0008
06 -0.835 0.875 0.0006
07 -0.920 0.969 0.0004
08 -0.975 1.023 0.0002
09 -0.999 1.034 0.000
10 -0.997 1.001 -0.0002
11 -0.971 0.923 -0.0004
12 -0.923 0.803 -0.0006
13 -0.859 0.641 -0.0008
14 -0.782 0.442 -0.0009
15 -0.695 0.209 -0.0011
16 -0.603 -0.053 -0.0012
17 -0.510 -0.339 -0.0012
18 -0.418 -0.643 -0.0013
19 -0.330 -0.958 -0.0013
20 -0.250 -1.278 -0.0013
21 -0.178 -1.598 -0.0013
22 -0.116 -1.909 -0.0013
23 -0.065 -2.207 -0.0012
24 -0.026 -2.486 -0.0011
25 0.002 -2.739 -0.001
26 0.020 -2.962 -0.0008
27 0.028 -3.151 -0.0007
28 0.029 -3.302 -0.0005
29 0.023 -3.412 -0.0004
30 0.012 -3.479 -0.0002
31 -0.001 -3.501 0.000
32 -0.013 -3.479 0.0002
33 -0.024 -3.412 0.0004
34 -0.030 -3.302 0.0005
35 -0.029 -3.151 0.0007
36 -0.021 -2.962 0.0008
37 -0.003 -2.739 0.001
38 0.025 -2.486 0.0011
39 0.064 -2.207 0.0012
40 0.115 -1.909 0.0013
41 0.177 -1.598 0.0013
42 0.249 -1.278 0.0013
43 0.329 -0.958 0.0013
44 0.417 -0.643 0.0013
45 0.509 -0.339 0.0012
46 0.602 -0.053 0.0012
47 0.694 0.209 0.0011
48 0.781 0.442 0.0009
49 0.858 0.641 0.0008
50 0.922 0.803 0.0006
51 0.970 0.923 0.0004
52 0.996 1.001 0.0002
53 0.998 1.034 0.000
54 0.974 1.023 -0.0002
55 0.919 0.969 -0.0004
56 0.834 0.875 -0.0006
57 0.718 0.746 -0.0008
58 0.573 0.586 -0.0009
59 0.401 0.402 -0.0011
60 0.208 0.204 -0.0012
61 0.000 0.000 -0.0012
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-8.240 -6.691 -0.001 8.240 -6.716 0.001
工况：1.0恒荷载+1.4左风荷载
--------------------------
最大应力比为:0.19
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 -2.087 0.839 0.001 2.115 -0.812 0.204
02 -2.135 0.759 -0.204 2.162 -0.731 0.389
03 -2.179 0.676 -0.389 2.206 -0.648 0.554
04 -2.221 0.593 -0.554 2.247 -0.563 0.697
05 -2.260 0.507 -0.697 2.285 -0.477 0.820
06 -2.297 0.420 -0.820 2.320 -0.390 0.920
07 -2.329 0.331 -0.920 2.353 -0.300 0.999
08 -2.359 0.241 -0.999 2.382 -0.210 1.055
09 -2.386 0.150 -1.055 2.407 -0.118 1.088
10 -2.410 0.058 -1.088 2.430 -0.025 1.098
11 -2.430 -0.036 -1.098 2.450 0.069 1.086
12 -2.447 -0.130 -1.086 2.466 0.163 1.049
13 -2.461 -0.225 -1.049 2.478 0.259 0.989
14 -2.471 -0.321 -0.989 2.488 0.356 0.905
15 -2.478 -0.418 -0.905 2.494 0.453 0.797
16 -2.482 -0.515 -0.797 2.497 0.429 0.680
17 -2.485 -0.491 -0.680 2.499 0.405 0.568
18 -2.488 -0.467 -0.568 2.501 0.382 0.463
19 -2.491 -0.444 -0.463 2.502 0.359 0.363
20 -2.493 -0.421 -0.363 2.503 0.336 0.269
21 -2.494 -0.399 -0.269 2.504 0.314 0.181
22 -2.495 -0.377 -0.181 2.504 0.292 0.097
23 -2.496 -0.355 -0.097 2.504 0.270 0.020
24 -2.496 -0.333 -0.020 2.503 0.249 -0.052
25 -2.496 -0.311 0.052 2.502 0.227 -0.119
26 -2.495 -0.290 0.119 2.500 0.206 -0.181
27 -2.494 -0.269 0.181 2.498 0.185 -0.237
28 -2.492 -0.247 0.237 2.495 0.164 -0.288
29 -2.490 -0.226 0.288 2.492 0.142 -0.334
30 -2.487 -0.205 0.334 2.488 0.121 -0.374
31 -2.484 -0.183 0.374 2.483 0.100 -0.410
32 -2.480 -0.162 0.410 2.479 0.078 -0.439
33 -2.476 -0.140 0.439 2.473 0.056 -0.464
34 -2.471 -0.118 0.464 2.467 0.035 -0.483
35 -2.466 -0.096 0.483 2.461 0.012 -0.496
36 -2.460 -0.074 0.496 2.454 -0.010 -0.504
37 -2.454 -0.051 0.504 2.447 -0.033 -0.507
38 -2.447 -0.029 0.507 2.439 -0.056 -0.503
39 -2.440 -0.005 0.503 2.431 -0.079 -0.494
40 -2.432 0.018 0.494 2.423 -0.103 -0.479
41 -2.424 0.043 0.479 2.414 -0.128 -0.458
42 -2.416 0.067 0.458 2.404 -0.152 -0.431
43 -2.407 0.092 0.431 2.394 -0.178 -0.397
44 -2.398 0.118 0.397 2.384 -0.204 -0.357
45 -2.389 0.144 0.357 2.374 -0.230 -0.311
46 -2.379 0.171 0.311 2.363 -0.211 -0.264
47 -2.368 0.151 0.264 2.351 -0.192 -0.221
48 -2.355 0.133 0.221 2.337 -0.173 -0.183
49 -2.341 0.115 0.183 2.322 -0.156 -0.149
50 -2.326 0.098 0.149 2.306 -0.139 -0.120
51 -2.309 0.081 0.120 2.288 -0.123 -0.095
52 -2.291 0.066 0.095 2.269 -0.109 -0.073
53 -2.271 0.052 0.073 2.249 -0.095 -0.055
54 -2.251 0.038 0.055 2.228 -0.082 -0.040
55 -2.229 0.026 0.040 2.205 -0.071 -0.028
56 -2.206 0.015 0.028 2.181 -0.060 -0.018
57 -2.182 0.006 0.018 2.156 -0.051 -0.011
58 -2.157 -0.003 0.011 2.131 -0.043 -0.006
59 -2.131 -0.010 0.006 2.104 -0.037 -0.003
60 -2.104 -0.016 0.003 2.076 -0.031 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.0034
02 0.564 -0.616 -0.0033
03 1.102 -1.233 -0.0032
04 1.602 -1.835 -0.0031
05 2.056 -2.411 -0.0028
06 2.459 -2.948 -0.0026
07 2.806 -3.435 -0.0022
08 3.095 -3.862 -0.0019
09 3.326 -4.220 -0.0015
10 3.499 -4.504 -0.0011
11 3.618 -4.706 -0.0007
12 3.685 -4.825 -0.0004
13 3.706 -4.858 0.000
14 3.686 -4.807 0.0004
15 3.633 -4.674 0.0007
16 3.551 -4.466 0.0011
17 3.450 -4.188 0.0013
18 3.336 -3.851 0.0015
19 3.214 -3.463 0.0017
20 3.091 -3.031 0.0019
21 2.970 -2.566 0.002
22 2.855 -2.074 0.0021
23 2.748 -1.564 0.0021
24 2.653 -1.043 0.0021
25 2.571 -0.518 0.0021
26 2.503 0.005 0.0021
27 2.449 0.518 0.002
28 2.409 1.016 0.002
29 2.383 1.493 0.0019
30 2.370 1.945 0.0018
31 2.368 2.367 0.0016
32 2.377 2.755 0.0015
33 2.394 3.106 0.0013
34 2.418 3.418 0.0012
35 2.445 3.687 0.001
36 2.474 3.912 0.0008
37 2.503 4.092 0.0006
38 2.529 4.226 0.0005
39 2.550 4.315 0.0003
40 2.564 4.359 0.0001
41 2.568 4.360 -0.0001
42 2.561 4.319 -0.0003
43 2.541 4.239 -0.0004
44 2.507 4.123 -0.0006
45 2.459 3.973 -0.0007
46 2.395 3.795 -0.0008
47 2.316 3.593 -0.0009
48 2.223 3.371 -0.001
49 2.116 3.133 -0.0011
50 1.995 2.884 -0.0011
51 1.862 2.625 -0.0012
52 1.717 2.361 -0.0012
53 1.561 2.093 -0.0013
54 1.395 1.823 -0.0013
55 1.220 1.553 -0.0013
56 1.035 1.285 -0.0013
57 0.843 1.019 -0.0013
58 0.642 0.758 -0.0013
59 0.435 0.500 -0.0013
60 0.220 0.247 -0.0013
61 0.000 0.000 -0.0013
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
2.108 0.784 -0.001 -1.514 1.420 0.001
工况：1.2恒荷载+1.26（左风荷载+活/雪荷载）
----------------------------------------
最大应力比为:0.12
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 6.122 0.244 0.001 -6.088 -0.210 0.053
02 5.997 0.265 -0.053 -5.964 -0.231 0.112
03 5.873 0.278 -0.112 -5.841 -0.243 0.175
04 5.750 0.283 -0.175 -5.719 -0.247 0.239
05 5.630 0.280 -0.239 -5.600 -0.243 0.303
06 5.512 0.269 -0.303 -5.483 -0.232 0.365
07 5.397 0.251 -0.365 -5.369 -0.212 0.422
08 5.285 0.225 -0.422 -5.258 -0.186 0.473
09 5.177 0.191 -0.473 -5.151 -0.152 0.516
10 5.073 0.151 -0.516 -5.048 -0.110 0.549
11 4.973 0.103 -0.549 -4.949 -0.062 0.570
12 4.878 0.049 -0.570 -4.856 -0.008 0.578
13 4.788 -0.011 -0.578 -4.767 0.053 0.571
14 4.704 -0.077 -0.571 -4.684 0.120 0.548
15 4.625 -0.149 -0.548 -4.606 0.192 0.507
16 4.553 -0.227 -0.507 -4.535 0.161 0.460
17 4.484 -0.200 -0.460 -4.468 0.134 0.420
18 4.419 -0.178 -0.420 -4.404 0.113 0.385
19 4.359 -0.160 -0.385 -4.344 0.095 0.355
20 4.302 -0.147 -0.355 -4.289 0.082 0.327
21 4.251 -0.137 -0.327 -4.239 0.073 0.303
22 4.204 -0.131 -0.303 -4.194 0.067 0.279
23 4.162 -0.128 -0.279 -4.153 0.064 0.257
24 4.126 -0.128 -0.257 -4.118 0.064 0.234
25 4.095 -0.130 -0.234 -4.088 0.066 0.210
26 4.069 -0.134 -0.210 -4.064 0.071 0.185
27 4.049 -0.140 -0.185 -4.045 0.077 0.159
28 4.035 -0.147 -0.159 -4.031 0.084 0.131
29 4.026 -0.155 -0.131 -4.024 0.092 0.100
30 4.023 -0.164 -0.100 -4.022 0.101 0.067
31 4.026 -0.173 -0.067 -4.026 0.110 0.032
32 4.034 -0.181 -0.032 -4.036 0.118 -0.005
33 4.049 -0.189 0.005 -4.052 0.126 -0.045
34 4.069 -0.196 0.045 -4.073 0.133 -0.086
35 4.094 -0.201 0.086 -4.100 0.138 -0.129
36 4.126 -0.205 0.129 -4.132 0.142 -0.173
37 4.162 -0.206 0.173 -4.170 0.143 -0.217
38 4.204 -0.205 0.217 -4.214 0.141 -0.262
39 4.251 -0.201 0.262 -4.262 0.137 -0.305
40 4.304 -0.193 0.305 -4.315 0.129 -0.346
41 4.361 -0.182 0.346 -4.374 0.118 -0.385
42 4.422 -0.167 0.385 -4.436 0.102 -0.420
43 4.488 -0.148 0.419 -4.504 0.083 -0.450
44 4.558 -0.124 0.450 -4.575 0.058 -0.474
45 4.632 -0.095 0.474 -4.650 0.029 -0.490
46 4.710 -0.061 0.490 -4.729 0.037 -0.504
47 4.792 -0.064 0.504 -4.812 0.039 -0.518
48 4.878 -0.061 0.518 -4.899 0.036 -0.531
49 4.968 -0.052 0.531 -4.990 0.026 -0.542
50 5.061 -0.036 0.541 -5.084 0.010 -0.548
51 5.157 -0.014 0.548 -5.182 -0.012 -0.549
52 5.256 0.014 0.549 -5.282 -0.042 -0.542
53 5.357 0.050 0.542 -5.384 -0.078 -0.526
54 5.461 0.093 0.526 -5.488 -0.121 -0.499
55 5.565 0.143 0.499 -5.594 -0.172 -0.460
56 5.671 0.200 0.460 -5.701 -0.230 -0.405
57 5.778 0.265 0.405 -5.809 -0.296 -0.334
58 5.885 0.337 0.334 -5.917 -0.369 -0.244
59 5.992 0.418 0.244 -6.024 -0.450 -0.134
60 6.098 0.506 0.134 -6.131 -0.539 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.0021
02 0.342 -0.391 -0.0021
03 0.671 -0.786 -0.0021
04 0.984 -1.180 -0.002
05 1.276 -1.570 -0.0019
06 1.546 -1.948 -0.0018
07 1.790 -2.310 -0.0017
08 2.007 -2.650 -0.0015
09 2.194 -2.962 -0.0014
10 2.352 -3.242 -0.0012
11 2.479 -3.484 -0.001
12 2.577 -3.685 -0.0008
13 2.647 -3.842 -0.0006
14 2.691 -3.953 -0.0004
15 2.711 -4.018 -0.0002
16 2.711 -4.038 0.000
17 2.695 -4.014 0.0002
18 2.665 -3.951 0.0004
19 2.626 -3.851 0.0005
20 2.579 -3.718 0.0006
21 2.527 -3.552 0.0008
22 2.473 -3.357 0.0009
23 2.418 -3.135 0.001
24 2.365 -2.887 0.0011
25 2.314 -2.615 0.0012
26 2.267 -2.323 0.0012
27 2.225 -2.011 0.0013
28 2.190 -1.683 0.0014
29 2.162 -1.340 0.0014
30 2.142 -0.987 0.0014
31 2.132 -0.625 0.0015
32 2.130 -0.257 0.0015
33 2.137 0.112 0.0015
34 2.154 0.479 0.0015
35 2.179 0.841 0.0014
36 2.213 1.194 0.0014
37 2.253 1.533 0.0013
38 2.300 1.855 0.0013
39 2.350 2.157 0.0012
40 2.403 2.433 0.0011
41 2.456 2.681 0.001
42 2.507 2.898 0.0008
43 2.554 3.080 0.0007
44 2.594 3.225 0.0005
45 2.623 3.331 0.0004
46 2.641 3.397 0.0002
47 2.643 3.423 0.000
48 2.628 3.407 -0.0002
49 2.593 3.350 -0.0004
50 2.535 3.253 -0.0006
51 2.453 3.114 -0.0007
52 2.343 2.936 -0.0009
53 2.204 2.720 -0.0011
54 2.035 2.466 -0.0013
55 1.833 2.179 -0.0015
56 1.599 1.862 -0.0017
57 1.333 1.518 -0.0018
58 1.036 1.153 -0.002
59 0.712 0.774 -0.0021
60 0.364 0.386 -0.0021
61 0.000 0.000 -0.0021
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-4.363 -4.341 -0.001 4.898 -3.792 0.001
工况：1.2恒荷载+1.26（左风荷载+右半跨雪荷载）
------------------------------------------
最大应力比为:0.42
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 3.271 1.309 0.001 -3.237 -1.276 0.329
02 3.120 1.259 -0.329 -3.087 -1.225 0.646
03 2.972 1.200 -0.646 -2.940 -1.164 0.948
04 2.828 1.132 -0.948 -2.797 -1.096 1.234
05 2.687 1.055 -1.234 -2.657 -1.019 1.500
06 2.550 0.971 -1.500 -2.522 -0.933 1.745
07 2.419 0.878 -1.745 -2.391 -0.839 1.967
08 2.292 0.777 -1.967 -2.265 -0.738 2.163
09 2.171 0.668 -2.163 -2.145 -0.629 2.332
10 2.056 0.552 -2.332 -2.031 -0.512 2.471
11 1.947 0.429 -2.471 -1.924 -0.388 2.579
12 1.845 0.300 -2.579 -1.823 -0.258 2.655
13 1.750 0.163 -2.655 -1.729 -0.121 2.695
14 1.662 0.021 -2.695 -1.642 0.022 2.699
15 1.582 -0.127 -2.699 -1.563 0.170 2.666
16 1.510 -0.281 -2.666 -1.492 0.215 2.607
17 1.444 -0.330 -2.607 -1.427 0.265 2.534
18 1.383 -0.384 -2.534 -1.368 0.319 2.447
19 1.328 -0.442 -2.447 -1.314 0.377 2.344
20 1.280 -0.505 -2.344 -1.267 0.440 2.225
21 1.239 -0.570 -2.225 -1.227 0.506 2.088
22 1.204 -0.639 -2.088 -1.193 0.576 1.933
23 1.176 -0.711 -1.933 -1.166 0.648 1.758
24 1.155 -0.786 -1.758 -1.147 0.722 1.563
25 1.141 -0.862 -1.563 -1.134 0.799 1.348
26 1.134 -0.940 -1.348 -1.129 0.877 1.112
27 1.135 -1.019 -1.112 -1.131 0.956 0.856
28 1.144 -1.099 -0.856 -1.141 1.036 0.577
29 1.160 -1.179 -0.577 -1.158 1.116 0.278
30 1.183 -1.259 -0.278 -1.183 1.196 -0.043
31 1.215 -1.339 0.043 -1.215 1.276 -0.385
32 1.247 -1.245 0.385 -1.249 1.182 -0.703
33 1.278 -1.151 0.703 -1.281 1.088 -0.996
34 1.308 -1.055 0.996 -1.312 0.993 -1.264
35 1.337 -0.959 1.264 -1.342 0.896 -1.507
36 1.364 -0.862 1.507 -1.371 0.799 -1.725
37 1.391 -0.765 1.725 -1.399 0.701 -1.918
38 1.416 -0.666 1.918 -1.425 0.602 -2.085
39 1.440 -0.567 2.085 -1.450 0.503 -2.226
40 1.462 -0.466 2.226 -1.474 0.402 -2.341
41 1.484 -0.365 2.341 -1.497 0.301 -2.429
42 1.504 -0.263 2.429 -1.518 0.198 -2.491
43 1.523 -0.160 2.491 -1.538 0.095 -2.527
44 1.540 -0.057 2.527 -1.556 -0.009 -2.535
45 1.556 0.048 2.535 -1.573 -0.114 -2.516
46 1.570 0.153 2.516 -1.589 -0.177 -2.475
47 1.584 0.217 2.475 -1.604 -0.242 -2.417
48 1.598 0.282 2.417 -1.619 -0.307 -2.341
49 1.611 0.348 2.341 -1.633 -0.373 -2.248
50 1.623 0.414 2.248 -1.646 -0.440 -2.137
51 1.635 0.481 2.137 -1.659 -0.508 -2.008
52 1.646 0.550 2.008 -1.672 -0.577 -1.861
53 1.657 0.619 1.861 -1.684 -0.647 -1.696
54 1.667 0.689 1.696 -1.695 -0.718 -1.511
55 1.676 0.760 1.511 -1.705 -0.790 -1.308
56 1.685 0.832 1.308 -1.714 -0.862 -1.086
57 1.692 0.905 1.086 -1.723 -0.936 -0.844
58 1.699 0.979 0.844 -1.731 -1.011 -0.583
59 1.705 1.054 0.583 -1.738 -1.086 -0.302
60 1.710 1.129 0.302 -1.744 -1.163 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0048
02 -0.805 0.879 0.0048
03 -1.581 1.772 0.0047
04 -2.324 2.671 0.0046
05 -3.027 3.568 0.0045
06 -3.688 4.454 0.0044
07 -4.302 5.322 0.0042
08 -4.865 6.163 0.004
09 -5.376 6.968 0.0037
10 -5.833 7.727 0.0034
11 -6.233 8.433 0.0031
12 -6.576 9.075 0.0028
13 -6.863 9.643 0.0024
14 -7.092 10.128 0.0019
15 -7.267 10.520 0.0015
16 -7.387 10.808 0.001
17 -7.455 10.982 0.0005
18 -7.476 11.033 -0.0001
19 -7.452 10.953 -0.0006
20 -7.391 10.738 -0.0012
21 -7.298 10.384 -0.0018
22 -7.181 9.893 -0.0023
23 -7.048 9.266 -0.0028
24 -6.906 8.508 -0.0034
25 -6.764 7.626 -0.0038
26 -6.628 6.630 -0.0043
27 -6.506 5.533 -0.0046
28 -6.404 4.348 -0.0049
29 -6.327 3.094 -0.0052
30 -6.280 1.789 -0.0053
31 -6.265 0.455 -0.0054
32 -6.284 -0.884 -0.0054
33 -6.335 -2.207 -0.0053
34 -6.418 -3.493 -0.0051
35 -6.528 -4.724 -0.0048
36 -6.661 -5.883 -0.0045
37 -6.811 -6.957 -0.0042
38 -6.973 -7.933 -0.0038
39 -7.140 -8.800 -0.0033
40 -7.304 -9.549 -0.0028
41 -7.458 -10.175 -0.0023
42 -7.593 -10.672 -0.0018
43 -7.704 -11.038 -0.0013
44 -7.781 -11.270 -0.0007
45 -7.819 -11.369 -0.0001
46 -7.809 -11.336 0.0004
47 -7.746 -11.174 0.001
48 -7.623 -10.888 0.0015
49 -7.436 -10.482 0.0021
50 -7.182 -9.965 0.0026
51 -6.856 -9.345 0.0031
52 -6.459 -8.633 0.0035
53 -5.989 -7.839 0.0039
54 -5.449 -6.976 0.0043
55 -4.839 -6.054 0.0046
56 -4.164 -5.088 0.0049
57 -3.428 -4.088 0.0051
58 -2.636 -3.068 0.0053
59 -1.796 -2.039 0.0054
60 -0.915 -1.013 0.0055
61 0.000 0.000 0.0055
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.538 -0.886 -0.001 2.072 -2.597 0.001
工况：1.0恒荷载+1.4右风荷载
--------------------------
最大应力比为:0.19
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 -2.076 -0.031 0.001 2.104 -0.016 -0.003
02 -2.104 -0.037 0.003 2.131 -0.010 -0.006
03 -2.131 -0.043 0.006 2.157 -0.003 -0.011
04 -2.156 -0.051 0.011 2.182 0.006 -0.018
05 -2.181 -0.060 0.018 2.206 0.015 -0.028
06 -2.205 -0.071 0.028 2.229 0.026 -0.040
07 -2.228 -0.082 0.040 2.251 0.038 -0.055
08 -2.249 -0.095 0.055 2.271 0.052 -0.073
09 -2.269 -0.109 0.073 2.291 0.066 -0.095
10 -2.288 -0.123 0.095 2.309 0.081 -0.120
11 -2.306 -0.139 0.120 2.326 0.098 -0.149
12 -2.322 -0.156 0.149 2.341 0.115 -0.183
13 -2.337 -0.173 0.183 2.355 0.133 -0.221
14 -2.351 -0.192 0.221 2.368 0.151 -0.264
15 -2.363 -0.211 0.264 2.379 0.171 -0.311
16 -2.374 -0.230 0.311 2.389 0.144 -0.357
17 -2.384 -0.204 0.357 2.398 0.118 -0.397
18 -2.394 -0.178 0.397 2.407 0.092 -0.431
19 -2.404 -0.152 0.431 2.416 0.067 -0.458
20 -2.414 -0.128 0.458 2.424 0.043 -0.479
21 -2.423 -0.103 0.479 2.432 0.018 -0.494
22 -2.431 -0.079 0.494 2.440 -0.005 -0.503
23 -2.439 -0.056 0.503 2.447 -0.029 -0.507
24 -2.447 -0.033 0.507 2.454 -0.051 -0.504
25 -2.454 -0.010 0.504 2.460 -0.074 -0.496
26 -2.461 0.012 0.496 2.466 -0.096 -0.483
27 -2.467 0.035 0.483 2.471 -0.118 -0.464
28 -2.473 0.056 0.464 2.476 -0.140 -0.439
29 -2.479 0.078 0.439 2.480 -0.162 -0.410
30 -2.483 0.100 0.410 2.484 -0.183 -0.374
31 -2.488 0.121 0.374 2.487 -0.205 -0.334
32 -2.492 0.142 0.334 2.490 -0.226 -0.288
33 -2.495 0.164 0.288 2.492 -0.247 -0.237
34 -2.498 0.185 0.237 2.494 -0.269 -0.181
35 -2.500 0.206 0.181 2.495 -0.290 -0.119
36 -2.502 0.227 0.119 2.496 -0.311 -0.052
37 -2.503 0.249 0.052 2.496 -0.333 0.020
38 -2.504 0.270 -0.020 2.496 -0.355 0.097
39 -2.504 0.292 -0.097 2.495 -0.377 0.181
40 -2.504 0.314 -0.181 2.494 -0.399 0.269
41 -2.503 0.336 -0.269 2.493 -0.421 0.363
42 -2.502 0.359 -0.363 2.491 -0.444 0.463
43 -2.501 0.382 -0.463 2.488 -0.467 0.568
44 -2.499 0.405 -0.568 2.485 -0.491 0.680
45 -2.497 0.429 -0.680 2.482 -0.515 0.797
46 -2.494 0.453 -0.797 2.478 -0.418 0.905
47 -2.488 0.356 -0.905 2.471 -0.321 0.989
48 -2.478 0.259 -0.989 2.461 -0.225 1.049
49 -2.466 0.163 -1.049 2.447 -0.130 1.086
50 -2.450 0.069 -1.086 2.430 -0.036 1.098
51 -2.430 -0.025 -1.098 2.410 0.058 1.088
52 -2.407 -0.118 -1.088 2.386 0.150 1.055
53 -2.382 -0.210 -1.055 2.359 0.241 0.999
54 -2.353 -0.300 -0.999 2.329 0.331 0.920
55 -2.320 -0.390 -0.920 2.297 0.420 0.820
56 -2.285 -0.477 -0.820 2.260 0.507 0.697
57 -2.247 -0.563 -0.697 2.221 0.593 0.554
58 -2.206 -0.648 -0.554 2.179 0.676 0.389
59 -2.162 -0.731 -0.389 2.135 0.759 0.204
60 -2.115 -0.812 -0.204 2.087 0.839 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0013
02 -0.221 0.247 0.0013
03 -0.436 0.500 0.0013
04 -0.643 0.758 0.0013
05 -0.844 1.019 0.0013
06 -1.036 1.285 0.0013
07 -1.221 1.553 0.0013
08 -1.396 1.823 0.0013
09 -1.562 2.093 0.0013
10 -1.718 2.361 0.0012
11 -1.863 2.625 0.0012
12 -1.996 2.884 0.0011
13 -2.117 3.133 0.0011
14 -2.224 3.371 0.001
15 -2.317 3.593 0.0009
16 -2.396 3.795 0.0008
17 -2.460 3.973 0.0007
18 -2.508 4.123 0.0006
19 -2.542 4.239 0.0004
20 -2.562 4.319 0.0003
21 -2.569 4.360 0.0001
22 -2.565 4.359 -0.0001
23 -2.551 4.315 -0.0003
24 -2.530 4.226 -0.0005
25 -2.504 4.092 -0.0006
26 -2.475 3.912 -0.0008
27 -2.446 3.687 -0.001
28 -2.419 3.418 -0.0012
29 -2.395 3.106 -0.0013
30 -2.378 2.755 -0.0015
31 -2.369 2.367 -0.0016
32 -2.371 1.945 -0.0018
33 -2.384 1.493 -0.0019
34 -2.410 1.016 -0.002
35 -2.450 0.518 -0.002
36 -2.504 0.005 -0.0021
37 -2.572 -0.518 -0.0021
38 -2.654 -1.043 -0.0021
39 -2.749 -1.564 -0.0021
40 -2.856 -2.074 -0.0021
41 -2.971 -2.566 -0.002
42 -3.092 -3.031 -0.0019
43 -3.215 -3.463 -0.0017
44 -3.337 -3.851 -0.0015
45 -3.451 -4.188 -0.0013
46 -3.552 -4.466 -0.0011
47 -3.634 -4.674 -0.0007
48 -3.687 -4.807 -0.0004
49 -3.707 -4.858 0.000
50 -3.686 -4.825 0.0004
51 -3.619 -4.706 0.0007
52 -3.500 -4.504 0.0011
53 -3.327 -4.220 0.0015
54 -3.096 -3.862 0.0019
55 -2.807 -3.435 0.0022
56 -2.460 -2.948 0.0026
57 -2.057 -2.411 0.0028
58 -1.603 -1.835 0.0031
59 -1.103 -1.233 0.0032
60 -0.565 -0.616 0.0033
61 0.000 0.000 0.0034
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
1.514 1.420 -0.001 -2.108 0.784 0.001
工况：1.2恒荷载+1.4右半跨雪荷载
-----------------------------
最大应力比为:0.43
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 5.692 -1.324 0.001 -5.658 1.361 -0.353
02 5.691 -1.219 0.353 -5.658 1.257 -0.677
03 5.688 -1.115 0.677 -5.656 1.153 -0.974
04 5.683 -1.011 0.975 -5.652 1.051 -1.245
05 5.677 -0.909 1.245 -5.647 0.949 -1.489
06 5.669 -0.808 1.489 -5.640 0.848 -1.707
07 5.660 -0.707 1.707 -5.632 0.749 -1.898
08 5.649 -0.607 1.898 -5.622 0.650 -2.063
09 5.637 -0.509 2.063 -5.611 0.552 -2.203
10 5.623 -0.411 2.203 -5.599 0.455 -2.317
11 5.608 -0.314 2.317 -5.585 0.359 -2.406
12 5.592 -0.219 2.406 -5.570 0.264 -2.470
13 5.575 -0.124 2.470 -5.553 0.169 -2.509
14 5.556 -0.030 2.509 -5.536 0.076 -2.524
15 5.536 0.062 2.524 -5.517 -0.016 -2.514
16 5.515 0.154 2.514 -5.497 -0.108 -2.480
17 5.493 0.245 2.480 -5.476 -0.198 -2.422
18 5.470 0.335 2.422 -5.454 -0.287 -2.341
19 5.445 0.424 2.341 -5.431 -0.376 -2.237
20 5.420 0.512 2.237 -5.407 -0.463 -2.109
21 5.394 0.598 2.109 -5.382 -0.550 -1.958
22 5.366 0.684 1.958 -5.356 -0.635 -1.785
23 5.338 0.769 1.785 -5.329 -0.720 -1.590
24 5.309 0.853 1.590 -5.301 -0.804 -1.372
25 5.279 0.936 1.372 -5.273 -0.887 -1.133
26 5.249 1.019 1.133 -5.243 -0.969 -0.872
27 5.217 1.100 0.872 -5.213 -1.050 -0.589
28 5.185 1.180 0.589 -5.182 -1.130 -0.286
29 5.152 1.260 0.286 -5.150 -1.210 0.039
30 5.118 1.338 -0.039 -5.117 -1.288 0.384
31 5.086 1.224 -0.384 -5.087 -1.174 0.700
32 5.063 1.110 -0.700 -5.065 -1.060 0.985
33 5.049 0.996 -0.985 -5.052 -0.946 1.241
34 5.043 0.882 -1.241 -5.048 -0.832 1.467
35 5.047 0.769 -1.467 -5.052 -0.719 1.663
36 5.059 0.658 -1.663 -5.065 -0.608 1.830
37 5.079 0.548 -1.830 -5.087 -0.499 1.968
38 5.108 0.441 -1.968 -5.118 -0.392 2.078
39 5.146 0.336 -2.078 -5.157 -0.287 2.160
40 5.192 0.235 -2.160 -5.203 -0.186 2.216
41 5.245 0.138 -2.216 -5.258 -0.089 2.247
42 5.307 0.044 -2.247 -5.321 0.004 2.252
43 5.376 -0.044 -2.252 -5.391 0.092 2.235
44 5.452 -0.128 -2.235 -5.468 0.175 2.196
45 5.535 -0.206 -2.196 -5.552 0.253 2.136
46 5.624 -0.279 -2.136 -5.643 0.325 2.057
47 5.720 -0.345 -2.057 -5.740 0.391 1.961
48 5.822 -0.405 -1.961 -5.844 0.450 1.849
49 5.930 -0.458 -1.849 -5.952 0.503 1.723
50 6.043 -0.504 -1.723 -6.066 0.548 1.585
51 6.160 -0.542 -1.585 -6.185 0.586 1.437
52 6.283 -0.573 -1.437 -6.308 0.616 1.280
53 6.409 -0.596 -1.280 -6.435 0.638 1.118
54 6.538 -0.611 -1.118 -6.566 0.652 0.952
55 6.671 -0.617 -0.952 -6.700 0.658 0.784
56 6.807 -0.614 -0.784 -6.836 0.654 0.617
57 6.944 -0.603 -0.617 -6.975 0.643 0.452
58 7.084 -0.583 -0.452 -7.116 0.622 0.293
59 7.225 -0.554 -0.293 -7.257 0.592 0.141
60 7.366 -0.516 -0.141 -7.400 0.553 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0088
02 -1.483 1.615 0.0088
03 -2.904 3.245 0.0086
04 -4.249 4.865 0.0083
05 -5.501 6.454 0.0079
06 -6.651 7.989 0.0075
07 -7.689 9.449 0.0069
08 -8.610 10.815 0.0063
09 -9.411 12.067 0.0056
10 -10.091 13.188 0.0049
11 -10.651 14.164 0.0041
12 -11.094 14.980 0.0033
13 -11.425 15.625 0.0025
14 -11.652 16.088 0.0016
15 -11.781 16.362 0.0008
16 -11.823 16.441 -0.0001
17 -11.787 16.323 -0.0009
18 -11.685 16.006 -0.0018
19 -11.528 15.491 -0.0026
20 -11.327 14.783 -0.0033
21 -11.095 13.887 -0.0041
22 -10.843 12.813 -0.0048
23 -10.583 11.571 -0.0054
24 -10.327 10.175 -0.006
25 -10.083 8.640 -0.0065
26 -9.862 6.985 -0.0069
27 -9.672 5.231 -0.0073
28 -9.520 3.399 -0.0075
29 -9.410 1.515 -0.0077
30 -9.346 -0.394 -0.0077
31 -9.330 -2.301 -0.0076
32 -9.362 -4.175 -0.0074
33 -9.438 -5.988 -0.0072
34 -9.554 -7.715 -0.0068
35 -9.704 -9.334 -0.0063
36 -9.881 -10.826 -0.0058
37 -10.075 -12.173 -0.0052
38 -10.278 -13.361 -0.0045
39 -10.480 -14.381 -0.0038
40 -10.670 -15.223 -0.0031
41 -10.839 -15.883 -0.0024
42 -10.975 -16.356 -0.0016
43 -11.068 -16.644 -0.0008
44 -11.111 -16.748 -0.0001
45 -11.094 -16.673 0.0007
46 -11.008 -16.424 0.0014
47 -10.849 -16.010 0.0021
48 -10.609 -15.441 0.0028
49 -10.285 -14.728 0.0035
50 -9.874 -13.884 0.0041
51 -9.374 -12.921 0.0046
52 -8.784 -11.854 0.0052
53 -8.106 -10.698 0.0056
54 -7.341 -9.469 0.006
55 -6.494 -8.179 0.0064
56 -5.569 -6.846 0.0067
57 -4.571 -5.483 0.0069
58 -3.508 -4.105 0.0071
59 -2.386 -2.723 0.0072
60 -1.214 -1.352 0.0073
61 0.000 0.000 0.0073
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-5.101 -2.852 -0.001 5.101 -5.389 0.001
工况：1.2恒荷载+1.4左半跨雪荷载
-----------------------------
最大应力比为:0.43
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 7.400 0.553 0.001 -7.366 -0.516 0.141
02 7.257 0.592 -0.141 -7.225 -0.554 0.293
03 7.116 0.622 -0.293 -7.084 -0.583 0.452
04 6.975 0.643 -0.452 -6.944 -0.603 0.617
05 6.836 0.654 -0.617 -6.807 -0.614 0.784
06 6.700 0.658 -0.784 -6.671 -0.617 0.952
07 6.566 0.652 -0.952 -6.538 -0.611 1.118
08 6.435 0.638 -1.118 -6.409 -0.596 1.280
09 6.308 0.616 -1.280 -6.283 -0.573 1.437
10 6.185 0.586 -1.437 -6.160 -0.542 1.585
11 6.066 0.548 -1.585 -6.043 -0.504 1.723
12 5.952 0.503 -1.723 -5.930 -0.458 1.849
13 5.844 0.450 -1.849 -5.822 -0.405 1.961
14 5.740 0.391 -1.961 -5.720 -0.345 2.057
15 5.643 0.325 -2.057 -5.624 -0.279 2.136
16 5.552 0.253 -2.136 -5.535 -0.206 2.196
17 5.468 0.175 -2.196 -5.452 -0.128 2.235
18 5.391 0.092 -2.235 -5.376 -0.044 2.252
19 5.321 0.004 -2.252 -5.307 0.044 2.247
20 5.258 -0.089 -2.247 -5.245 0.138 2.216
21 5.203 -0.186 -2.216 -5.192 0.235 2.160
22 5.157 -0.287 -2.160 -5.146 0.336 2.078
23 5.118 -0.392 -2.078 -5.108 0.441 1.968
24 5.087 -0.499 -1.968 -5.079 0.548 1.830
25 5.065 -0.608 -1.830 -5.059 0.658 1.663
26 5.052 -0.719 -1.663 -5.047 0.769 1.467
27 5.048 -0.832 -1.467 -5.043 0.882 1.241
28 5.052 -0.946 -1.241 -5.049 0.996 0.985
29 5.065 -1.060 -0.985 -5.063 1.110 0.700
30 5.087 -1.174 -0.700 -5.086 1.224 0.384
31 5.117 -1.288 -0.384 -5.118 1.338 0.039
32 5.150 -1.210 -0.039 -5.152 1.260 -0.286
33 5.182 -1.130 0.286 -5.185 1.180 -0.589
34 5.213 -1.050 0.589 -5.217 1.100 -0.872
35 5.243 -0.969 0.872 -5.249 1.019 -1.133
36 5.273 -0.887 1.133 -5.279 0.936 -1.372
37 5.301 -0.804 1.372 -5.309 0.853 -1.590
38 5.329 -0.720 1.590 -5.338 0.769 -1.785
39 5.356 -0.635 1.785 -5.366 0.684 -1.958
40 5.382 -0.550 1.958 -5.394 0.598 -2.109
41 5.407 -0.463 2.109 -5.420 0.512 -2.237
42 5.431 -0.376 2.237 -5.445 0.424 -2.341
43 5.454 -0.287 2.341 -5.470 0.335 -2.422
44 5.476 -0.198 2.422 -5.493 0.245 -2.480
45 5.497 -0.108 2.480 -5.515 0.154 -2.514
46 5.517 -0.016 2.514 -5.536 0.062 -2.524
47 5.536 0.076 2.524 -5.556 -0.030 -2.509
48 5.553 0.169 2.509 -5.575 -0.124 -2.470
49 5.570 0.264 2.470 -5.592 -0.219 -2.406
50 5.585 0.359 2.406 -5.608 -0.314 -2.317
51 5.599 0.455 2.317 -5.623 -0.411 -2.203
52 5.611 0.552 2.203 -5.637 -0.509 -2.063
53 5.622 0.650 2.063 -5.649 -0.607 -1.898
54 5.632 0.749 1.898 -5.660 -0.707 -1.707
55 5.640 0.848 1.707 -5.669 -0.808 -1.489
56 5.647 0.949 1.489 -5.677 -0.909 -1.245
57 5.652 1.051 1.245 -5.683 -1.011 -0.975
58 5.656 1.153 0.974 -5.688 -1.115 -0.677
59 5.658 1.257 0.677 -5.691 -1.219 -0.353
60 5.658 1.361 0.353 -5.692 -1.324 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.0073
02 1.213 -1.352 -0.0073
03 2.385 -2.723 -0.0072
04 3.507 -4.105 -0.0071
05 4.570 -5.483 -0.0069
06 5.568 -6.846 -0.0067
07 6.493 -8.179 -0.0064
08 7.340 -9.469 -0.006
09 8.105 -10.698 -0.0056
10 8.783 -11.854 -0.0052
11 9.373 -12.921 -0.0046
12 9.873 -13.884 -0.0041
13 10.284 -14.728 -0.0035
14 10.608 -15.441 -0.0028
15 10.848 -16.010 -0.0021
16 11.007 -16.424 -0.0014
17 11.093 -16.673 -0.0007
18 11.110 -16.748 0.0001
19 11.067 -16.644 0.0008
20 10.974 -16.356 0.0016
21 10.838 -15.883 0.0024
22 10.669 -15.223 0.0031
23 10.479 -14.381 0.0038
24 10.277 -13.361 0.0045
25 10.074 -12.173 0.0052
26 9.880 -10.826 0.0058
27 9.703 -9.334 0.0063
28 9.553 -7.715 0.0068
29 9.437 -5.988 0.0071
30 9.361 -4.175 0.0074
31 9.329 -2.301 0.0076
32 9.345 -0.394 0.0077
33 9.409 1.515 0.0077
34 9.519 3.399 0.0075
35 9.671 5.231 0.0073
36 9.861 6.985 0.0069
37 10.082 8.640 0.0065
38 10.326 10.175 0.006
39 10.582 11.571 0.0054
40 10.842 12.813 0.0048
41 11.094 13.887 0.0041
42 11.326 14.783 0.0033
43 11.527 15.491 0.0026
44 11.684 16.006 0.0018
45 11.786 16.323 0.0009
46 11.822 16.441 0.0001
47 11.780 16.362 -0.0008
48 11.651 16.088 -0.0016
49 11.424 15.625 -0.0025
50 11.093 14.980 -0.0033
51 10.650 14.164 -0.0041
52 10.090 13.188 -0.0049
53 9.410 12.067 -0.0056
54 8.609 10.815 -0.0063
55 7.688 9.449 -0.0069
56 6.650 7.989 -0.0075
57 5.500 6.454 -0.0079
58 4.248 4.865 -0.0083
59 2.903 3.245 -0.0086
60 1.482 1.615 -0.0088
61 0.000 0.000 -0.0088
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-5.101 -5.389 -0.001 5.101 -2.852 0.001
工况：1.2恒荷载+1.26（右风荷载+活/雪荷载）
----------------------------------------
最大应力比为:0.12
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 6.131 -0.539 0.001 -6.098 0.506 -0.134
02 6.024 -0.450 0.134 -5.992 0.418 -0.244
03 5.917 -0.369 0.244 -5.885 0.337 -0.334
04 5.809 -0.296 0.334 -5.778 0.265 -0.405
05 5.701 -0.230 0.405 -5.671 0.200 -0.460
06 5.594 -0.172 0.460 -5.565 0.143 -0.499
07 5.488 -0.121 0.499 -5.461 0.093 -0.526
08 5.384 -0.078 0.526 -5.357 0.050 -0.542
09 5.282 -0.042 0.542 -5.256 0.014 -0.549
10 5.182 -0.012 0.549 -5.157 -0.014 -0.548
11 5.084 0.010 0.548 -5.061 -0.036 -0.541
12 4.990 0.026 0.542 -4.968 -0.052 -0.531
13 4.899 0.036 0.531 -4.878 -0.061 -0.518
14 4.812 0.039 0.518 -4.792 -0.064 -0.504
15 4.729 0.037 0.504 -4.710 -0.061 -0.490
16 4.650 0.029 0.490 -4.632 -0.095 -0.474
17 4.575 0.058 0.474 -4.558 -0.124 -0.450
18 4.504 0.083 0.450 -4.488 -0.148 -0.419
19 4.436 0.102 0.420 -4.422 -0.167 -0.385
20 4.374 0.118 0.385 -4.361 -0.182 -0.346
21 4.315 0.129 0.346 -4.304 -0.193 -0.305
22 4.262 0.137 0.305 -4.251 -0.201 -0.262
23 4.214 0.141 0.262 -4.204 -0.205 -0.217
24 4.170 0.143 0.217 -4.162 -0.206 -0.173
25 4.132 0.142 0.173 -4.126 -0.205 -0.129
26 4.100 0.138 0.129 -4.094 -0.201 -0.086
27 4.073 0.133 0.086 -4.069 -0.196 -0.045
28 4.052 0.126 0.045 -4.049 -0.189 -0.005
29 4.036 0.118 0.005 -4.034 -0.181 0.032
30 4.026 0.110 -0.032 -4.026 -0.173 0.067
31 4.022 0.101 -0.067 -4.023 -0.164 0.100
32 4.024 0.092 -0.100 -4.026 -0.155 0.131
33 4.031 0.084 -0.131 -4.035 -0.147 0.159
34 4.045 0.077 -0.159 -4.049 -0.140 0.185
35 4.064 0.071 -0.185 -4.069 -0.134 0.210
36 4.088 0.066 -0.210 -4.095 -0.130 0.234
37 4.118 0.064 -0.234 -4.126 -0.128 0.257
38 4.153 0.064 -0.257 -4.162 -0.128 0.279
39 4.194 0.067 -0.279 -4.204 -0.131 0.303
40 4.239 0.073 -0.303 -4.251 -0.137 0.327
41 4.289 0.082 -0.327 -4.302 -0.147 0.355
42 4.344 0.095 -0.355 -4.359 -0.160 0.385
43 4.404 0.113 -0.385 -4.419 -0.178 0.420
44 4.468 0.134 -0.420 -4.484 -0.200 0.460
45 4.535 0.161 -0.460 -4.553 -0.227 0.507
46 4.606 0.192 -0.507 -4.625 -0.149 0.548
47 4.684 0.120 -0.548 -4.704 -0.077 0.571
48 4.767 0.053 -0.571 -4.788 -0.011 0.578
49 4.856 -0.008 -0.578 -4.878 0.049 0.570
50 4.949 -0.062 -0.570 -4.973 0.103 0.549
51 5.048 -0.110 -0.549 -5.073 0.151 0.516
52 5.151 -0.152 -0.516 -5.177 0.191 0.473
53 5.258 -0.186 -0.473 -5.285 0.225 0.422
54 5.369 -0.212 -0.422 -5.397 0.251 0.365
55 5.483 -0.232 -0.365 -5.512 0.269 0.303
56 5.600 -0.243 -0.303 -5.630 0.280 0.239
57 5.719 -0.247 -0.239 -5.750 0.283 0.175
58 5.841 -0.243 -0.175 -5.873 0.278 0.112
59 5.964 -0.231 -0.112 -5.997 0.265 0.053
60 6.088 -0.210 -0.053 -6.122 0.244 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 0.0021
02 -0.365 0.386 0.0021
03 -0.713 0.774 0.0021
04 -1.037 1.153 0.002
05 -1.334 1.518 0.0018
06 -1.600 1.862 0.0017
07 -1.834 2.179 0.0015
08 -2.036 2.466 0.0013
09 -2.205 2.720 0.0011
10 -2.344 2.936 0.0009
11 -2.454 3.114 0.0007
12 -2.536 3.253 0.0006
13 -2.594 3.350 0.0004
14 -2.629 3.407 0.0002
15 -2.644 3.423 0.000
16 -2.642 3.397 -0.0002
17 -2.624 3.331 -0.0004
18 -2.595 3.225 -0.0005
19 -2.555 3.080 -0.0007
20 -2.508 2.898 -0.0008
21 -2.457 2.681 -0.001
22 -2.404 2.433 -0.0011
23 -2.351 2.157 -0.0012
24 -2.301 1.855 -0.0013
25 -2.254 1.533 -0.0013
26 -2.214 1.194 -0.0014
27 -2.180 0.841 -0.0014
28 -2.155 0.479 -0.0015
29 -2.138 0.112 -0.0015
30 -2.131 -0.257 -0.0015
31 -2.133 -0.625 -0.0015
32 -2.143 -0.987 -0.0014
33 -2.163 -1.340 -0.0014
34 -2.191 -1.683 -0.0014
35 -2.226 -2.011 -0.0013
36 -2.268 -2.323 -0.0012
37 -2.315 -2.615 -0.0012
38 -2.366 -2.887 -0.0011
39 -2.419 -3.135 -0.001
40 -2.474 -3.357 -0.0009
41 -2.528 -3.552 -0.0008
42 -2.580 -3.718 -0.0006
43 -2.627 -3.851 -0.0005
44 -2.666 -3.951 -0.0004
45 -2.696 -4.014 -0.0002
46 -2.712 -4.038 0.000
47 -2.712 -4.018 0.0002
48 -2.692 -3.953 0.0004
49 -2.648 -3.842 0.0006
50 -2.578 -3.685 0.0008
51 -2.480 -3.484 0.001
52 -2.353 -3.242 0.0012
53 -2.195 -2.962 0.0014
54 -2.008 -2.650 0.0015
55 -1.791 -2.310 0.0017
56 -1.547 -1.948 0.0018
57 -1.277 -1.570 0.0019
58 -0.985 -1.180 0.002
59 -0.672 -0.786 0.0021
60 -0.343 -0.391 0.0021
61 0.000 0.000 0.0021
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-4.898 -3.768 -0.001 4.363 -4.364 0.001
工况：1.2恒荷载+1.26（右风荷载+左半跨雪荷载）
-------------------------------------------
最大应力比为:0.27
单元内力(Kn/m, Kn*m/m)：
单元编号 轴力(左) 剪力(左) 弯矩(左) 轴力(右) 剪力(右) 弯矩(右)
01 3.281 0.526 0.001 -3.247 -0.560 0.141
02 3.148 0.543 -0.141 -3.115 -0.576 0.288
03 3.016 0.552 -0.288 -2.984 -0.584 0.437
04 2.886 0.553 -0.437 -2.855 -0.584 0.586
05 2.758 0.545 -0.586 -2.728 -0.575 0.733
06 2.633 0.529 -0.733 -2.604 -0.559 0.876
07 2.510 0.505 -0.876 -2.483 -0.534 1.012
08 2.391 0.474 -1.012 -2.365 -0.502 1.141
09 2.276 0.435 -1.141 -2.250 -0.463 1.259
10 2.165 0.389 -1.259 -2.141 -0.416 1.366
11 2.059 0.336 -1.366 -2.035 -0.362 1.459
12 1.957 0.276 -1.458 -1.935 -0.302 1.536
13 1.861 0.210 -1.536 -1.840 -0.235 1.596
14 1.770 0.137 -1.596 -1.750 -0.162 1.637
15 1.686 0.059 -1.637 -1.667 -0.083 1.657
16 1.607 -0.025 -1.657 -1.589 -0.041 1.662
17 1.534 -0.072 -1.662 -1.518 0.006 1.653
18 1.467 -0.123 -1.653 -1.452 0.058 1.631
19 1.406 -0.180 -1.631 -1.392 0.115 1.594
20 1.351 -0.240 -1.594 -1.338 0.176 1.540
21 1.303 -0.304 -1.540 -1.291 0.240 1.470
22 1.261 -0.372 -1.470 -1.251 0.308 1.381
23 1.227 -0.442 -1.381 -1.217 0.379 1.274
24 1.199 -0.515 -1.274 -1.191 0.452 1.147
25 1.178 -0.591 -1.147 -1.172 0.528 1.001
26 1.165 -0.668 -1.001 -1.160 0.605 0.833
27 1.159 -0.746 -0.833 -1.155 0.683 0.646
28 1.161 -0.826 -0.646 -1.158 0.763 0.437
29 1.170 -0.905 -0.437 -1.168 0.843 0.207
30 1.187 -0.985 -0.207 -1.186 0.923 -0.044
31 1.211 -1.065 0.044 -1.212 1.002 -0.317
32 1.236 -0.971 0.317 -1.238 0.909 -0.565
33 1.261 -0.877 0.565 -1.264 0.815 -0.788
34 1.284 -0.783 0.788 -1.288 0.720 -0.987
35 1.306 -0.687 0.987 -1.311 0.624 -1.162
36 1.327 -0.591 1.162 -1.333 0.528 -1.311
37 1.346 -0.494 1.311 -1.354 0.431 -1.435
38 1.365 -0.397 1.435 -1.374 0.333 -1.535
39 1.382 -0.299 1.535 -1.392 0.235 -1.608
40 1.398 -0.200 1.608 -1.410 0.136 -1.656
41 1.413 -0.101 1.656 -1.426 0.036 -1.679
42 1.426 -0.001 1.679 -1.440 -0.064 -1.675
43 1.438 0.100 1.675 -1.454 -0.165 -1.645
44 1.449 0.202 1.645 -1.466 -0.267 -1.589
45 1.458 0.304 1.589 -1.476 -0.370 -1.506
46 1.466 0.407 1.506 -1.485 -0.364 -1.410
47 1.476 0.401 1.410 -1.496 -0.358 -1.315
48 1.486 0.396 1.315 -1.508 -0.354 -1.220
49 1.498 0.391 1.220 -1.521 -0.350 -1.124
50 1.511 0.388 1.124 -1.535 -0.347 -1.029
51 1.526 0.385 1.029 -1.550 -0.345 -0.933
52 1.541 0.384 0.933 -1.567 -0.344 -0.836
53 1.558 0.383 0.836 -1.584 -0.344 -0.738
54 1.575 0.384 0.738 -1.603 -0.346 -0.639
55 1.594 0.386 0.639 -1.623 -0.348 -0.538
56 1.613 0.389 0.538 -1.643 -0.352 -0.436
57 1.634 0.393 0.436 -1.665 -0.357 -0.331
58 1.655 0.398 0.331 -1.687 -0.363 -0.224
59 1.677 0.405 0.224 -1.710 -0.371 -0.114
60 1.700 0.413 0.114 -1.734 -0.380 -0.001
节点位移（mm)：
节点号 水平位移 竖直位移 转角
01 0.000 0.000 -0.0055
02 0.914 -1.013 -0.0055
03 1.795 -2.039 -0.0054
04 2.635 -3.068 -0.0053
05 3.427 -4.088 -0.0051
06 4.163 -5.088 -0.0049
07 4.838 -6.054 -0.0046
08 5.448 -6.976 -0.0043
09 5.988 -7.839 -0.0039
10 6.458 -8.633 -0.0035
11 6.855 -9.345 -0.0031
12 7.181 -9.965 -0.0026
13 7.435 -10.482 -0.0021
14 7.622 -10.888 -0.0015
15 7.745 -11.174 -0.001
16 7.808 -11.336 -0.0004
17 7.818 -11.369 0.0001
18 7.780 -11.270 0.0007
19 7.703 -11.038 0.0013
20 7.592 -10.672 0.0018
21 7.457 -10.175 0.0023
22 7.303 -9.549 0.0028
23 7.139 -8.800 0.0033
24 6.972 -7.933 0.0038
25 6.810 -6.957 0.0042
26 6.660 -5.883 0.0045
27 6.527 -4.724 0.0048
28 6.417 -3.493 0.0051
29 6.334 -2.207 0.0053
30 6.283 -0.884 0.0054
31 6.264 0.455 0.0054
32 6.279 1.789 0.0053
33 6.326 3.094 0.0052
34 6.403 4.348 0.0049
35 6.505 5.533 0.0046
36 6.627 6.630 0.0043
37 6.763 7.626 0.0038
38 6.905 8.508 0.0034
39 7.047 9.266 0.0028
40 7.180 9.893 0.0023
41 7.297 10.384 0.0018
42 7.390 10.738 0.0012
43 7.451 10.953 0.0006
44 7.475 11.033 0.0001
45 7.454 10.982 -0.0005
46 7.386 10.808 -0.001
47 7.266 10.520 -0.0015
48 7.091 10.128 -0.0019
49 6.862 9.643 -0.0024
50 6.575 9.075 -0.0028
51 6.232 8.433 -0.0031
52 5.832 7.727 -0.0034
53 5.375 6.968 -0.0037
54 4.864 6.163 -0.004
55 4.301 5.322 -0.0042
56 3.687 4.454 -0.0044
57 3.026 3.568 -0.0045
58 2.323 2.671 -0.0046
59 1.580 1.772 -0.0047
60 0.804 0.879 -0.0048
61 0.000 0.000 -0.0048
支承反力(Kn/m, Kn*m/m)：
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.072 -2.597 -0.001 1.538 -0.886 0.001
支承反力标准值(Kn/m, Kn*m/m)
---------------------------
恒荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-1.482 -1.250 -0.001 1.482 -1.250 0.001
全跨雪荷载/活荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-4.616 -3.708 0.000 4.616 -3.726 0.000
左风荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.564 -1.453 0.000 2.140 -1.907 0.000
右半跨雪荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.373 -0.966 0.000 2.373 -2.778 0.000
右风荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
2.140 1.907 0.000 -2.564 1.453 0.000
左半跨雪荷载:
结构: 1
水平反力(左) 竖直反力(左) 弯矩(左) 水平反力(右) 竖直反力(右) 弯矩(右)
-2.373 -2.778 0.000 2.373 -0.966 0.000
- 上一篇： 浙江杭州建德14米跨拱形屋顶图纸
- 下一篇： 浙江杭州建德拱形屋顶工程案例
 |
|
猜你喜欢
- 2022-08-10 拱型波纹钢屋盖结构水平推力及竖向反力的计算方式
- 2022-08-10 邢台某砂石料厂拱形屋顶计算书的错误纠正
- 2022-07-22 拱形波纹钢屋盖支承反力验算计算书
- 2022-07-20 新疆38米跨落地拱形波纹钢屋盖计算书
- 2022-07-19 重庆某水泥厂拱形波纹钢屋盖结构计算书
- 2022-07-19 新疆阿勒泰26.2米跨牛棚拱形波纹钢屋盖计算书
- 2022-07-19 MIC-240型拱型波纹屋盖计算书
- 2022-07-19 粮食储备库21米跨拱形波纹钢屋盖计算书
- 2022-07-19 拱形波纹钢屋盖的剪力图及设计验算结论
- 2022-07-19 拱形波纹钢屋盖支座反力及位移图
- 12-24临澧县水电站隧道金属拱形屋顶吊装工程全景解析
- 12-23临湘工地金属拱形屋顶安装螺丝作业全景展现
- 12-22临泽县粮库仓间金属拱形屋盖安装工地实录与观察
- 12-21临沧县粮库金属拱形屋盖安装工地记录与进展分析
- 12-20临武县金属拱形屋顶安装现场打螺丝的高效作业揭秘
- 12-19临安粮库工地金属拱形屋盖安装全记录与施工亮点分析
- 12-18丰泽区金属拱形屋顶施工现场打螺丝的技术与经验分享
- 12-17中山区粮库工地金属拱形屋盖安装全记录与进展分析
- 70483℃拱形屋顶企业站及产品SEO优化宝典
- 67132℃金属拱型波纹屋盖结构简化设计方法的深入研究与分析
- 61568℃如何进行金属拱形波纹屋盖的承载力验算？
- 55257℃如何选择合适的材料以确拱形波纹钢屋盖的强度和耐久性？
- 52998℃机库拱形屋顶在不同功能需求下的设计方案
- 51050℃拱形屋顶推广信息发布指南
- 48155℃拱形屋顶彩涂板材料的发展新动向
- 33553℃七星区金属拱形屋盖安装工地螺丝施工过程揭秘
- 28734℃山东潍坊十甲农贸市场拱形屋顶工程
- 27831℃江西省九江市粮库拱形屋顶工程施工案例
- 27723℃福建光泽直属库K-SPAN仓间罩棚施工案例
- 27966℃江苏淮安盱眙三河农场仓间罩棚工程
- 28342℃徐州睢宁粮管所拱形屋顶仓间罩棚
- 30568℃贵州龙里粮库双层拱形屋顶工程
- 30204℃河南周口沈丘中储粮拱形屋顶罩棚
- 28122℃浙江舟山粮库拱形仓间罩棚
- 联系我们
-
- 联系人：张凯（经理）
- 手机号码：18796523888
- 手机号码：18811000665
- 邮箱：79588724@qq.com
- 名称：江苏杰达钢结构工程有限公司
- 地址：江苏省盐城市建湖县经济开发区886号
- 文章归档
-
- 2024年12月 (17)
- 2024年11月 (3)
- 2024年3月 (3)
- 2023年7月 (2)
- 2023年6月 (1)
- 2023年5月 (20)
- 2023年4月 (188)
- 2023年3月 (140)
- 2022年8月 (9)
- 2022年7月 (16)
- 2022年6月 (58)
- 2021年11月 (16)
- 2021年10月 (2)
- 2021年4月 (4)
- 2020年11月 (14)
- 2020年8月 (1)
- 2020年7月 (19)
- 2020年6月 (2)
- 2020年5月 (22)
- 2020年2月 (12)
- 2020年1月 (14)
- 2019年12月 (22)
- 2019年11月 (23)
- 2019年10月 (5)
- 2019年9月 (27)
- 2019年8月 (33)
- 2019年7月 (34)
- 2019年6月 (14)
- 2019年5月 (14)
- 2019年4月 (10)
- 2019年3月 (13)
- 2019年2月 (7)
- 2019年1月 (1)
- 2018年11月 (7)
- 2018年10月 (10)
- 2018年9月 (12)
- 2018年8月 (3)
- 2018年7月 (46)
- 2018年6月 (2)
- 2018年5月 (10)
- 2018年4月 (8)
- 2018年3月 (6)
- 2018年2月 (8)
- 2018年1月 (3)
- 2017年12月 (4)
- 2017年11月 (21)
- 2017年10月 (14)
- 2017年9月 (2)
- 2017年8月 (1)
- 2017年6月 (13)
- 2017年5月 (6)
- 2017年4月 (9)
- 2017年3月 (9)
- 2017年2月 (50)
- 2017年1月 (1)
- 2016年11月 (1)
- 2016年10月 (4)
- 2016年8月 (2)
- 2016年6月 (6)
- 2016年5月 (13)
- 2016年4月 (4)
- 2016年3月 (1)
- 2016年2月 (5)
- 2016年1月 (7)
- 2015年12月 (82)
- 2015年10月 (2)
- 2015年7月 (1)
- 2014年11月 (1)
- 2014年9月 (1)
- 2014年8月 (1)
- 2013年6月 (1)
- 标签列表
- 最新留言
-
- 站点信息
-
- 文章总数:1127
- 页面总数:1
- 分类总数:10
- 标签总数:185
- 评论总数:0
- 浏览总数:3484128
